1.1 名稱：薩科微SL3763三節鋰電池充電方案

1.2 應用：備用電池應用，手持設備，便攜式工業和醫療儀器，電動工具，獨立電池充電器

2.對三節鋰電池完整的充電管理，充電電流可達4A，過壓保護

2.1 自動再充電

充電結束以后，如果輸入電源和電池仍然連接在充電器上，由于電池自放電或者負載的原因，電池電壓逐漸下降，當電池電壓降低到恒壓充電電壓的95.5%時，SL3763自動進入充電狀態，開始新的充電周期，這樣可以保證電池的飽滿度保持在80%以上。

當電池沒有連接到充電器上時，SL3763將輸出電容作為電池充電到恒壓充電電壓或略高后，進入充電結束狀態，由于BAT管腳的工作電流對輸出電容的放電效應，BAT管腳的電壓將慢慢下降到再充電閾值，SL3763再次進入充電狀態，充電器將在充電狀態和充電結束狀態之間循環，這樣在BAT管腳形成一個鋸齒狀波形，同時輸出脈沖信號表示沒有安裝電池。最好不要在充電器運行時將電池接入充電器，否則充電器可能處于不確定狀態，也可能在短時間內向電池灌入較大電流。

2.2 睡眠模式電池電流

當輸入電壓掉電或者輸入電壓低于電池電壓時，SL3763進入睡眠模式，流入BAT管腳和CSP管腳的電流，大約為9uA(VBAT＝12V)

3.薩科微品牌在太陽能充電照明中的應用，提供了一套完整解決方案。包括用于電壓、電流的采樣，恒流源組成的放大器、多節薩科微鋰電池充電管理、薩科微多款MOS管驅動和薩科微光電晶體管等產品。

4.薩科微 SL3763 在3節鋰電池充電管理的典型應用

圖1

d5f2b7ef-2b70-46fb-8da4-786529d5fd90

圖5

4.1應用原理：

利用薩科微SL3763鋰電池充電管理芯片把太陽能外部輸入的電能存儲到鋰電池里面，實現了白天和黑夜自動切換，組成一個小夜燈的驅動模塊。U8為薩科微光電晶體管（SLPT0805AC）在太陽光下強光照射會導通，自動關閉5V電源，這樣的話，薩科微SL348XT5運放同相端無法采集到電壓去驅動薩科微SL3400MOS管，燈板就關閉了。白天時候由太陽能給鋰電池充電，在夜間光線比較暗的時候U8截止5VCC打開，此時由鋰電池給燈板J2供電。

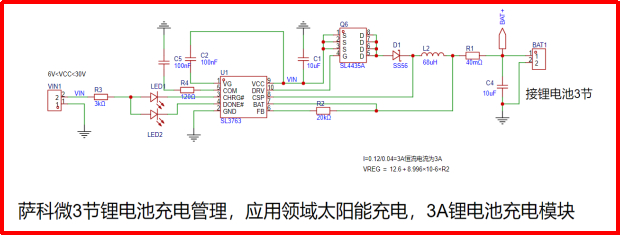

4.2圖1為薩科微鋰電池充電芯片，用戶可以按照規格書來設計恒流充電電流大小。R1為充電電阻40MR充電電流為3A(120MV/40MR),薩科微SL4435是P溝道MOS管在4.5V柵極電壓時候內阻只有30mΩ，耐壓30V最大電流10A非常適合做高邊開關。SS56也是采用薩科微肖特基二極管整流電流5A反向耐壓60V非常適合低壓應用場景。

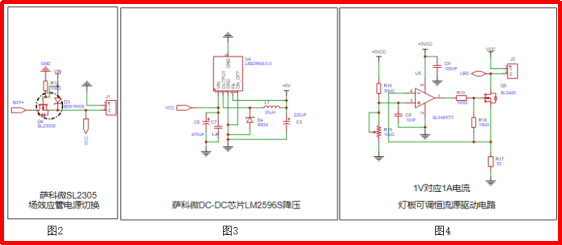

4.3圖2采用薩科微MOS管SL2305S最大電流4A典型值在柵極4.5V驅動信號時候小于45mΩ，SOT23封裝，此處做開關應用非常適合，內阻非常小，同時該電路實現了電源切換

4.4圖3采用薩科LM2596S-5.0是固定5V輸出DC-DC電源管理降壓芯片，輸入電壓5-30V外圍電路非常少，用戶按照規格書即可搭建電路。

4.5圖4為燈板驅動電路，電路采用了薩科微SL348XT5運算放大器，該運放是一款軌到軌輸入輸出，低壓擺率，非常適合信號采集和信號放大的應用場景。該運放最大輸出電流40mA這里直接驅動薩科微SL3400mos管，組成了一個恒流源電路，通過調節R19電阻大小可以改變燈的亮度。薩科微mos管SL3400最大耐壓30V電流5.8A封裝為SOT-23，VGS開啟電壓0.9V非常適合低壓驅動應用場景，比如PWM應用，電源管理，負載開關。

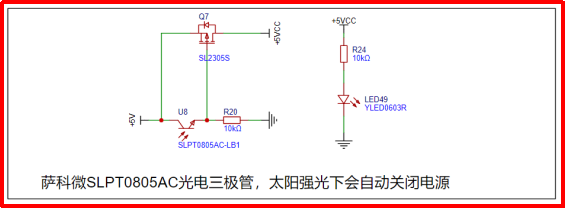

4.6圖5在強光下薩科微SLPT0805AC-LB1光晶體三極管導通，Q7截止，實現了白天日照時候自動關閉太陽能燈板。

該電路關鍵器件用到薩科微SLPT0805AC-LB1，它是一款紅外LED高靈敏度的光敏傳感器，貼片式外型封裝, 體積小巧，高可靠性，既節能又環保，應用領域廣。適用于各類光控照明產品：如小夜燈等

5.下圖是薩科微鋰電池芯片SL3763充電DEMO板

5.1 薩科微應用給工程師幾點建議：

良好的PCB設計對于保證SL3763正常工作，降低電磁輻射和提高轉換效率非常重要。針對圖1中的電路，設計PCB時需要考慮下面幾點：

(1)輸入濾波電容正極要靠近P溝道MOS場效應晶體管的源極； (2) 二極管D1須靠近電感，電流檢測電阻須靠近電感； (3) 輸出電容須靠近電流檢測電阻； (4) 輸入濾波電容，P溝道MOS場效應晶體管，二極管D1，電感，電流檢測電阻和輸出濾波電容的引線要盡量短； (5) 在SL3763的GND管腳和COM管腳的回路補償元件的接地端要單獨接到系統地，這樣可以避免開關噪聲影響回路的穩定性。輸入電容的接地端，二極管D2的正極和輸出電容的接地端要先接到同一塊銅皮再返回系統地。此點對保證SL3763正常工作非常重要。 (6) 電流檢測電阻R1的放置方向要保證從芯片的CSP管腳和BAT管腳到R1的連線比較短。CSP管腳和BAT管腳到R1的連線要在同一層次上，而且距離要盡可能小。為了保證充電電流檢測精度，CSP管腳和BAT管腳要直接連接到電流檢測電阻上。

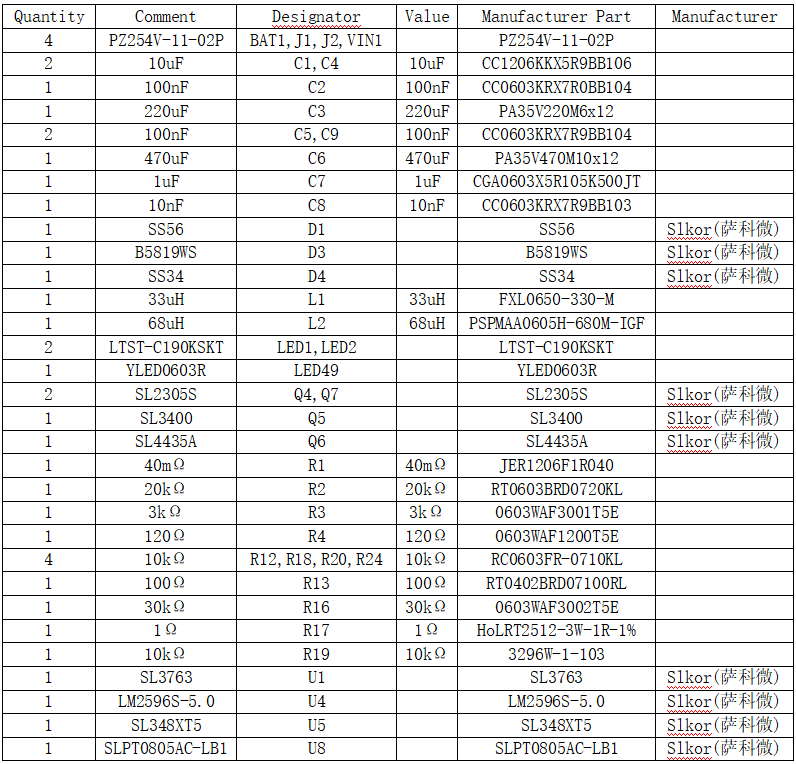

6.薩科微SL3763充電DEMO板BOM表信息如下:

655523be-574a-475b-998a-7e655d35d97b

薩科微（www.jj-led.cn）半導體為了終端客戶、代理商方便使用“slkor”品牌的新產品，加強對客戶的配套技術服務，推出對應使用的DEMO板，歡迎大家聯系薩科微客部服謝小姐（0755-8304 4319）免費領??！
