DIY高手教你打造超酷電腦監控副屏！

硬禾學堂|Hard grace|

2024-11-15 11:33:28 591

歷經四個月的Fastbond第三季活動現已圓滿結束，項目審核結果已郵件告知大家，感謝硬禾小伙伴們的踴躍參與，帶來了超多精彩項目，期待接下來的獎勵返還。

今年FastBond3活動小伙伴們又提供了不少新創意，硬件上不止有強大的功能，還有精美的外觀，妥妥的產品級設計。這個由【pomin】帶來的一線通高刷監控副屏設計便讓人眼前一亮，是一款高刷新率、高自由度、具有觸摸功能、低成本、易操作的監控小屏。

完整項目報告已經上傳至電子森林：

https://www.eetree.cn/project/3544

一

背景介紹

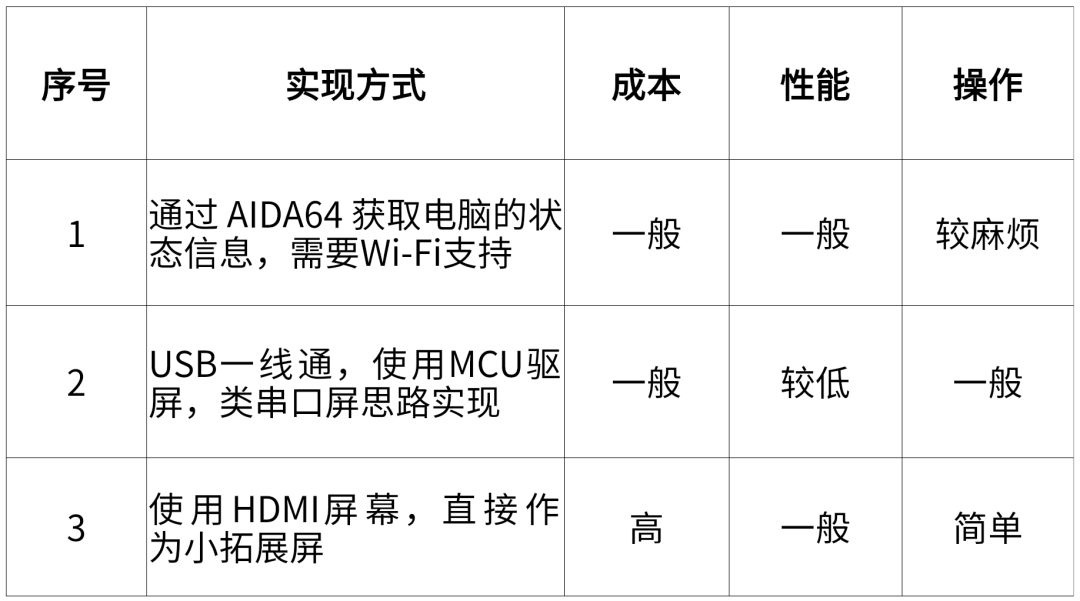

如今電腦配件廠商都在推出一些帶屏外設，主要面向給極客玩家、DIY 玩家，裝扮自己的電腦主機和桌面，置于顯示屏下方的小監控屏就是其中很受歡迎的一類產品。如今市場上的“監控小屏”類外設當前主要有以下三種方案：

經過比較不難發現以上三種方案均有一定缺點，針對上述問題，本創意*提出了如下方案：

使用 USB HS 轉 SPI、I2C、UART專用芯片搭配 IO 拓展芯片實現高速驅屏、電容觸摸。
使用 I2C 環境傳感器獲取當前室內溫濕度，可拓展工作臺溫濕度監控等功能。
直接使用電腦運行 LVGL，無 Flash 限制！無 RAM 限制！搭配 LVGL 設計器實現炫酷界面！
通過 WMI 等方式直接讀取電腦狀態，無需反復配網、配置，直接運行 exe 完成操作。

依靠上述方案實現了一個低成本、高性能、易操作的監控小屏項。項目具體實現過程請大家接著往下看。

二

硬件設計

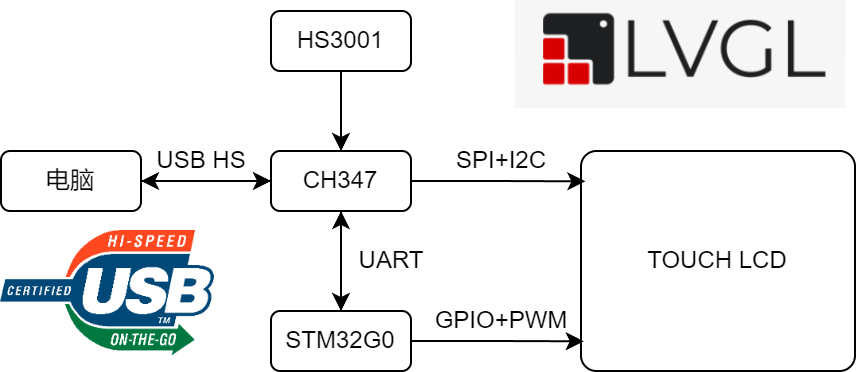

首先一起來看看該項目實現的框圖設計吧！

方案介紹如下：

通過 USB 轉高速 SPI（60Mbps）驅動 SPI 小屏幕顯示，實現高刷新率
通過 USB 轉 I2C 讀取 TOUCH 芯片、溫濕度芯片實現觸摸、監測環境溫濕度的功能
通過 USB 轉高速 UART（6Mbps）和STM32通訊，實現IO、PWM拓展功能

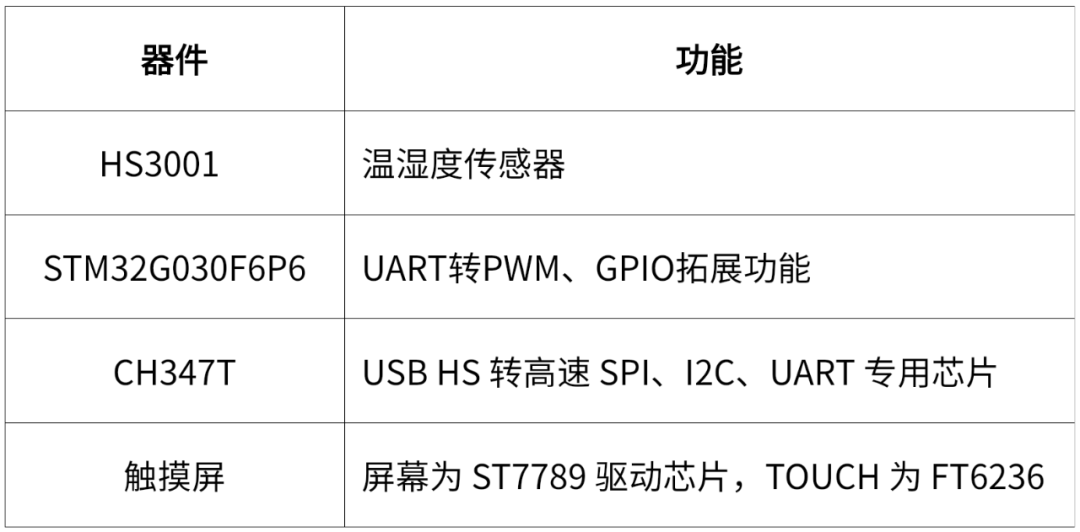

器件列表

IO 拓展器硬件設計

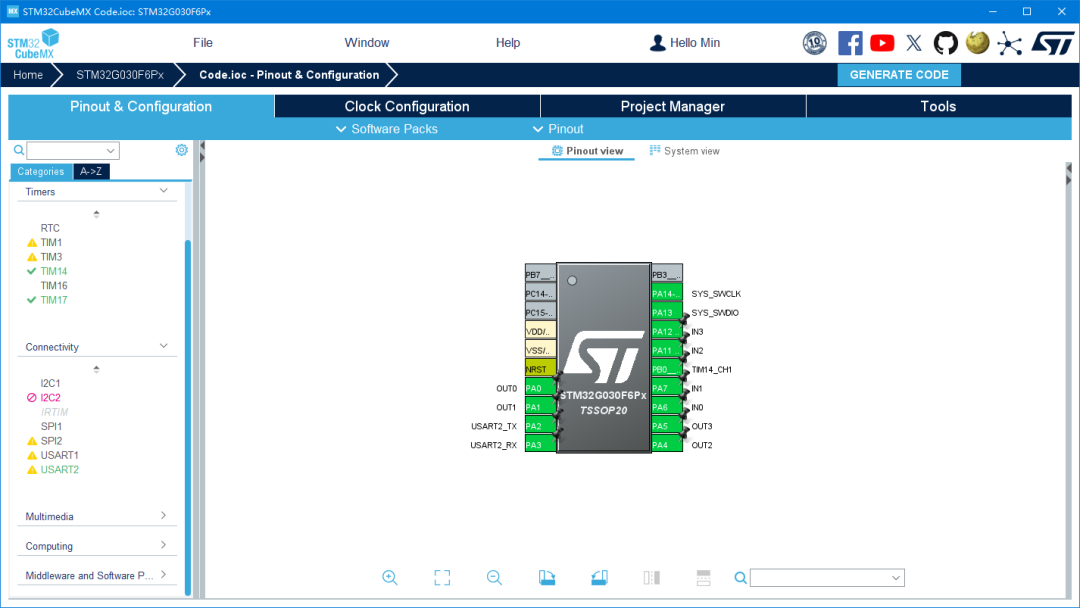

對于 STM32 端的 IO 分配使用 CubeMX 來完成分配，如下所示：

PA13、PA14 作 SWD 燒錄引腳
PA0、PA1、PA4、PA5 作為 GPIO 輸出引腳、PA6、PA7、PA11、PA12 作為 GPIO 輸入引腳
PB1 作為 PWM 輸出引腳、頻率為 10KHz
PA2、PA3 作為 USART1 通信引腳與 CH347T 通訊

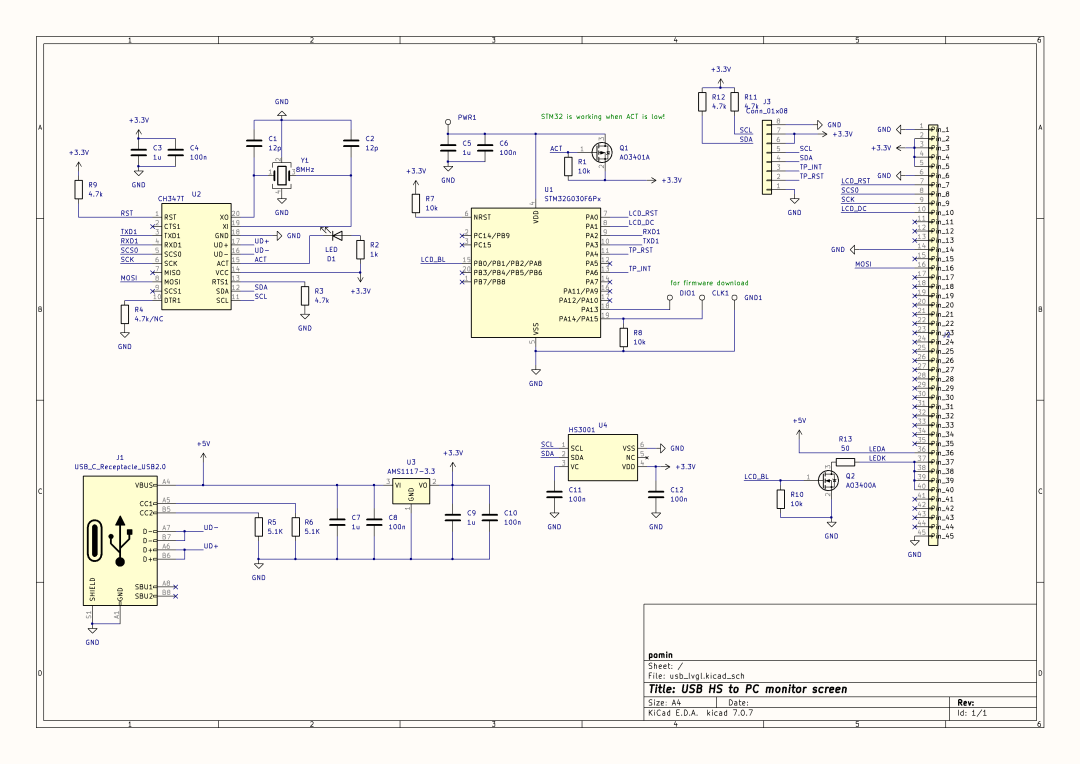

原理圖設計

原理圖采用 KiCAD 進行設計，CH347T、FPC 等部分封裝為手動創建，非系統原理圖庫。硬件設計相關文件可查看項目報告原文附件。

原理圖介紹：

Type-C 及供電電路
CH347T 與 STM32 通過 UART 連接
CH347T 與 HS3001 通過 I2C 連接
觸摸屏通過 SPI、I2C、GPIO、PWM 與 CH347T 和 STM32 連接
PMOS 控制 STM32 電源電路——當 CH347T 建立 USB 連接后 ACT 拉低，STM32 工作；斷開連接（但不斷電）后 ACT 拉高，STM32 不工作，LCD_BL 拉低，實現了電腦休眠時自動熄滅屏幕的功能

PCB設計采用了雙層布局（設計文件可）。此外本項目還設計了一個簡潔的外殼，為HS3001溫濕度傳感器預留了通風縫隙以確保空氣流通，外殼與屏幕緊密貼并留有 Type-C 的接口槽孔。

三

軟件設計

IO拓展器

IO 拓展器采用 modbus 協議與 PC 端軟件通訊，來完成對 MCU 的 IO 輸入輸出、PWM 占空比進行讀寫操作，本項目是在 STM32G030F6P6 端移植了 FreeModbus 的協議棧以實現 PC 和 STM32 的通訊。

modbus 是工業中常用的一種標準的通信協議，有二進制變量（線圈、離散量）和雙字節變量（輸入寄存器、保持寄存器）四種類型，在工業中廣泛用于 IO 控制、數據同步等許多應用，在本項目中的 IO 操作、PWM 占空比設置十分合適，上下位機的代碼也可以利用開源庫，易于實現。

PC端

IO 拓展器通訊 API

與 IO 拓展器的通訊使用 libmodbus 來實現，對于讀 IO 輸入對應為 modbus 讀輸入寄存器操作，寫 IO 輸出和 PWM 占空比對應寫保持寄存器操作。

SPI、I2C 通訊 API

對于 SPI、I2C 的通訊，沁恒已經封裝成了 DLL 庫，只需調用即可，但仍較為復雜，本項目對其進行了一些簡化封裝，具體代碼比較繁多，在此不做過多展示。

驅動封裝

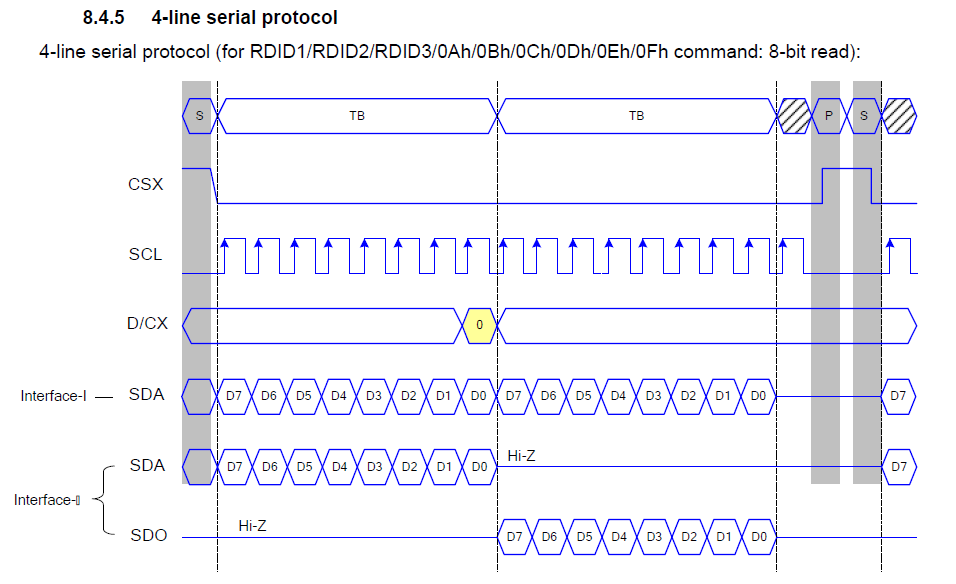

對于觸摸屏的驅動芯片，也就是 ST7789，采用四線 SPI 通訊方式，其中 D/CX 引腳為 IO 拓展器的 IO 輸出腳，用前文的 libmodbus 進行操作，其他的 SCL、SDA、CSX 為 SPI 標準信號線，使用 CH347T 庫進行操作，搭配操作實現高速刷屏。

對于觸摸屏的 FT6236 觸摸芯片和 HS3001 溫濕度傳感器，都采用 I2C 的通訊方式，使用 CH34T 庫進行操作。

對于 PC 的狀態信息讀取采用 Windows 給出的一些 API 和開源的一些庫代碼來完成，目前支持了 CPU 溫度/占用率、GPU 溫度/占用率、主板溫度、內存占用率這幾個信息的讀取。

LVGL 界面設計

完成硬件信息的讀取之后，接下來就要將其展示出來并且可供用戶操作。本項目采用了現在最*的 LVGL 來作為界面庫使用，主要包含有顯示驅動接口和輸入驅動（在此為觸摸）接口。

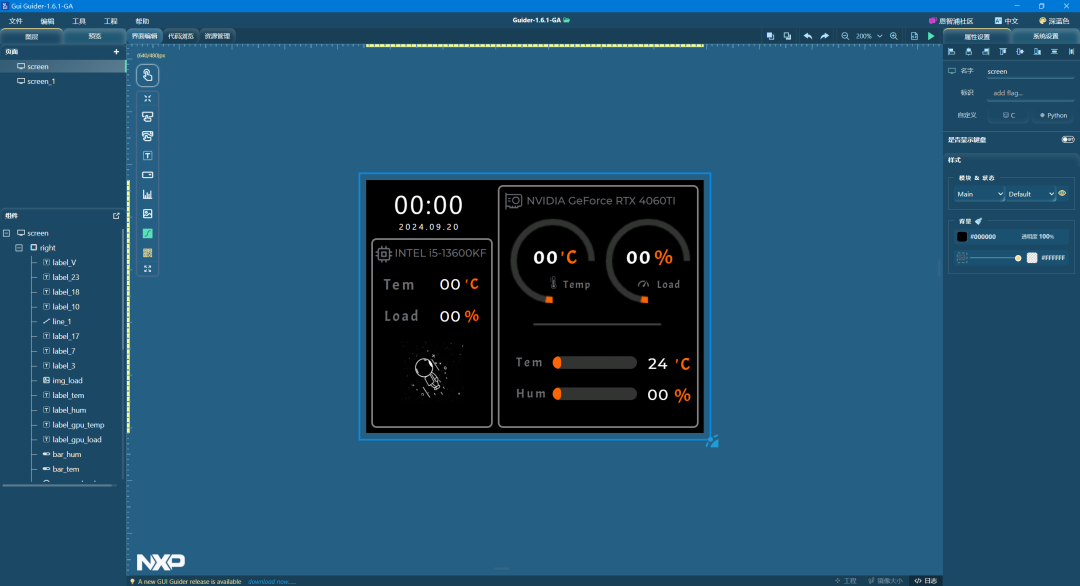

界面設計是使用的 GUI Guider 進行的設計，圖標來自 iconfont，整體設計界面如下：

由于篇幅原因，軟件設計部分代碼細節不在此做過多展示，詳情可點擊“閱讀原文”查看。

四

實物展示

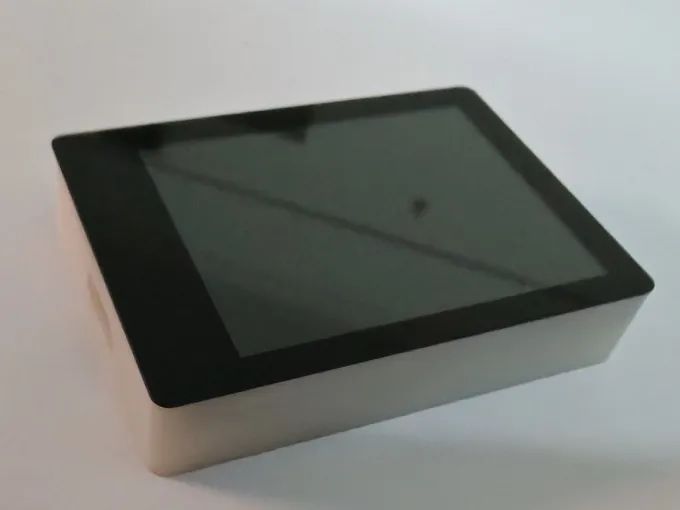

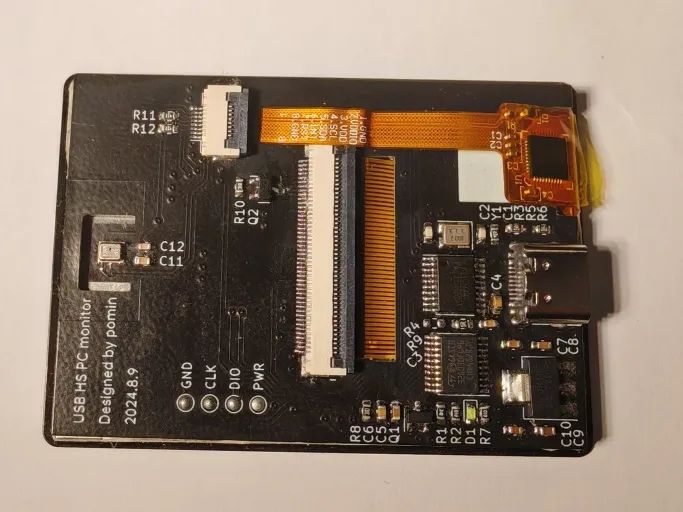

PCB和2.4 寸的觸摸屏鐵框*契合，裝上外殼，*貼合。

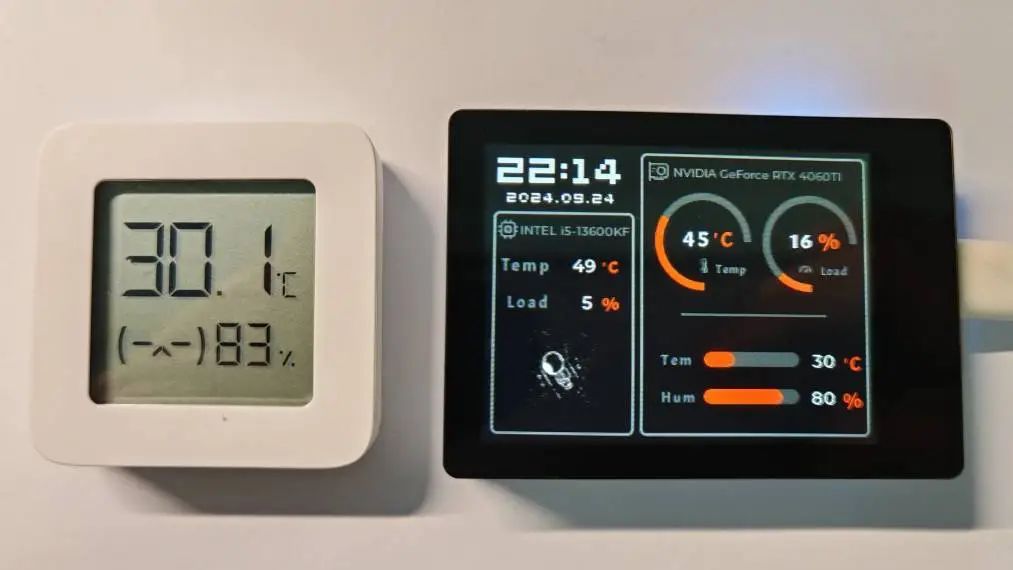

通電效果展示（小米溫濕度計合影）

功能實現：支持時間、電腦CPU、GPU溫度&占用率、環境溫濕度數據監測及顯示，還能一鍵觸屏快速啟動Keil / VScode，具體演示可詳見項目視頻。

五

設計文件獲取

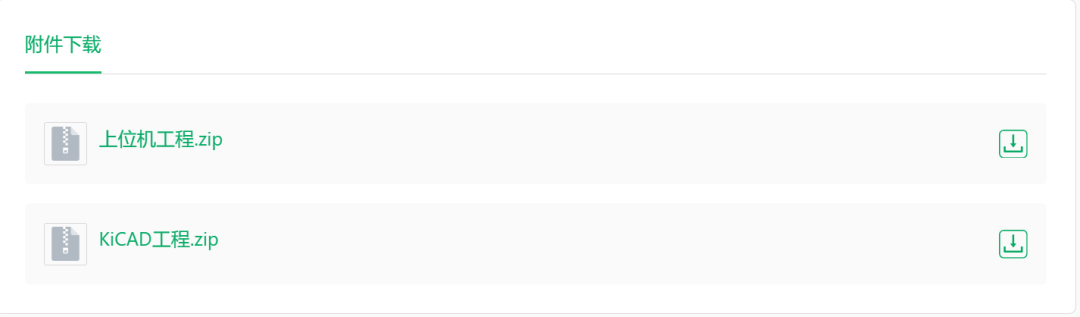

本項目對本項目感興趣的小伙伴可前往電子森林查看完整項目報告，附件中可獲取項目設計相關文件。（還可以在評論區和原作者交流哦~）
