碳化硅再出殺手級應用

針對手機快充充電器“快、小、輕、薄”的需求，近日碳化硅功率器件再出殺手級應用。

在手機充電器這種極度緊湊的應用中，PCB面積極其珍貴，超薄型PD快充通常優先選擇厚度低于2mm的表貼器件。近日基本半導體推出了SMBF封裝碳化硅肖特基二極管新品。而基本半導體本次亮相的SMBF封裝碳化硅肖特基二極管最大的優點恰恰是“快小輕薄”，其長寬高僅分別為5.3mm*3.6mm*1.35mm，且比SMB封裝（厚度2.3mm）更薄，比DFN系列封裝和TO-252封裝面積更小。

1e89231f26e4472dfef14d91cb1b5fa3

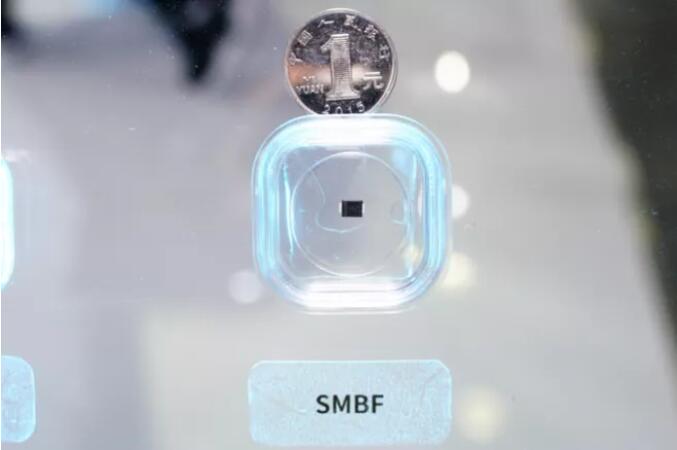

圖1 手機充電器用超小型碳化硅器件

隨著業界對電源功率密度的追求，以及氮化鎵功率器件的普及，主動式PFC需要提高工作頻率來減小磁芯體積，此時常規FRD的性能已經不能滿足高頻下整流需要，這為碳化硅二極管在PFC上的應用創造有利條件。

實際上2020年，當大多數快充電源廠商還在65W氮化鎵快充市場探索時，倍思就推出了業界*120W氮化鎵+碳化硅快充充電器。也正是這款產品，*次將“碳化硅快充”從設想變為現實，開啟了碳化硅在快充領域商用的大門。

056e60518d466108f75a4f65558960d4

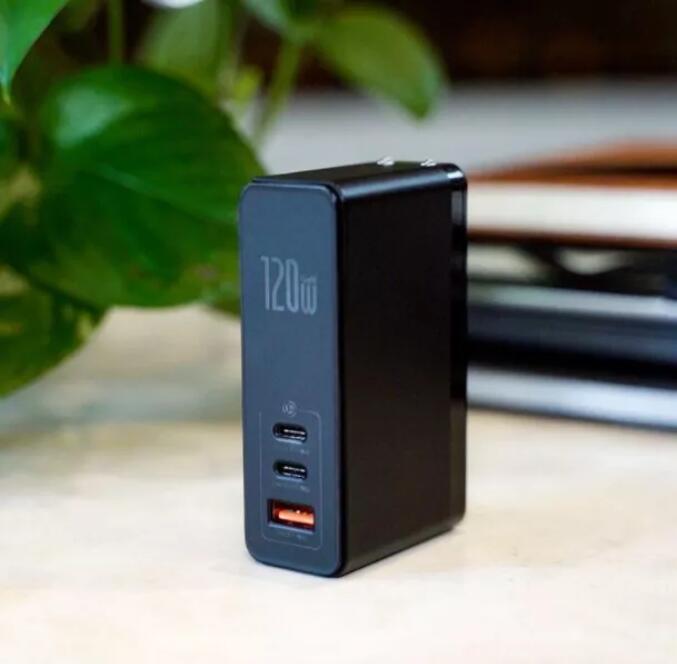

圖2 全球*碳化硅充電器

隨后，MOMAX、REMAX等廠商陸續跟進，基于碳化硅推出多款百瓦級大功率快充電源，也讓越來越多的業內人士和消費者對碳化硅有了更進一步的了解。

今年我國碳化硅器件企業除了基本半導體之外，泰科天潤也于上海慕尼黑展上展出了三款基于碳化硅二極管的百瓦級別快充參考設計，涵蓋200W、120W和100W三個熱門功率段，其中200W與120W的參考設計采用PFC+LLC架構，多口輸出。目前市面上可用于大功率USB PD快充電源領域的碳化硅供應商還有Alpha Power Solutions創能動力、Maplesemi美浦森、SGKS森國科以及PY平偉等等。
