基于32位RISC-V設計的互聯型微控制器，沁恒微CH32V307開發樣例

電子發燒友論壇|其他|other else|

2023-04-04 09:29:59 828

CH32V307是基于32位RISC-V設計的互聯型微控制器，配備了硬件堆棧區、快速中斷入口，在標準RISC-V基礎上大大提高了中斷響應速度。加入單精度浮點指令集，擴充堆棧區，具有更高的運算性能。擴展串口U(S)ART數量到8組，電機定時器到4組。提供USB2.0高速接口（480Mbps）并內置了PHY收發器，以太網MAC升級到千兆并集成了10M-PHY模塊。

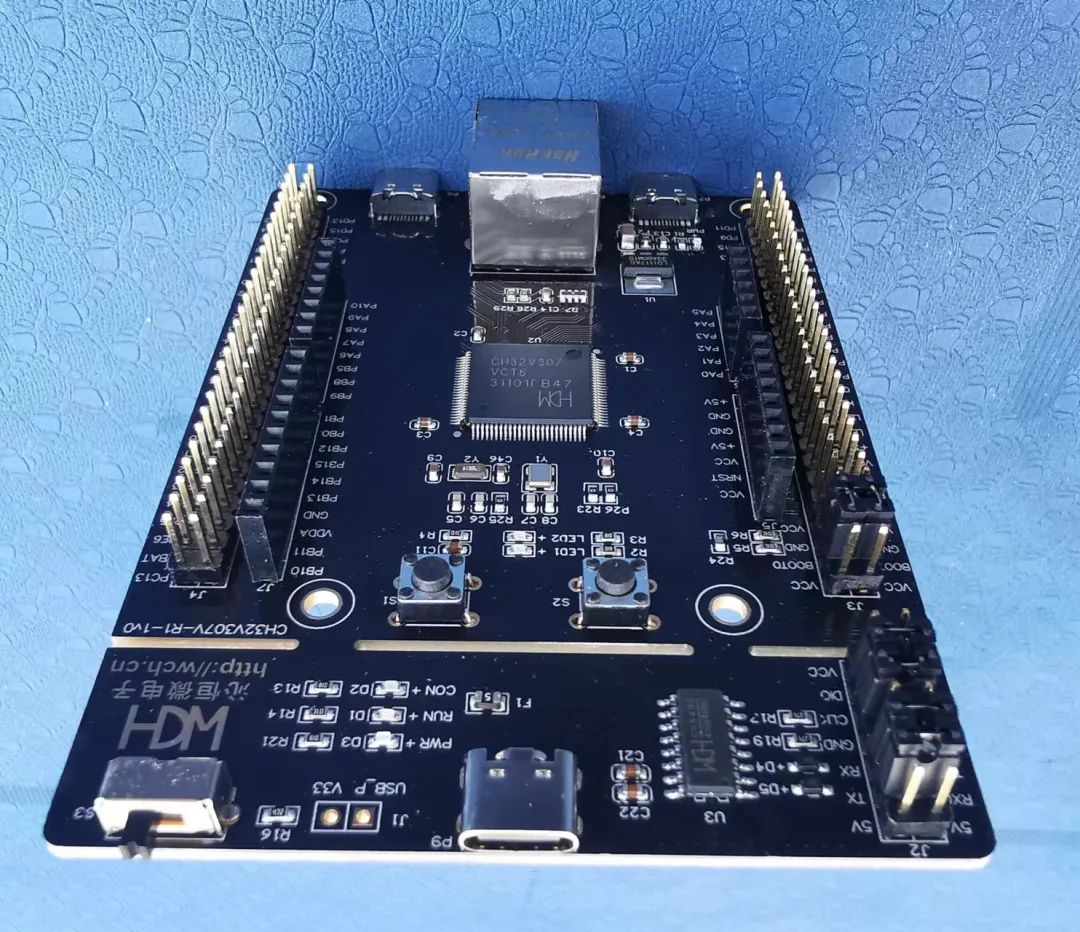

開發板開箱及運行HarmonyOS并點雙燈

我們先來看看沁恒提供的例子，真的是非常的豐富，方方面面的全都有了，對學習者非常的友好。

在上面例子中，我是一眼就看到了HarmonyOS，下面要做的，就是跑HarmonyOS，并結合GPIO實例，在HarmonyOS點燈。

首先，要下載專用的開發工具 MounRiver Studio，下載地址為：MounRiver Studio ,選擇集成開發環境即可。熟悉Eclipse的同學，可以選擇社區版。

下載后，完成安裝，就可以到示例目錄中，項目名.wvproj，就能直接打開例子項目了。MounRiver Studio的使用，請大家查看官方的資料《CH32V30x評估板說明書.pdf》，這里就不多說了。因為要點燈，所以我們先打開GPIO/GPIO_Toggle項目。

OLED屏的顯示驅動

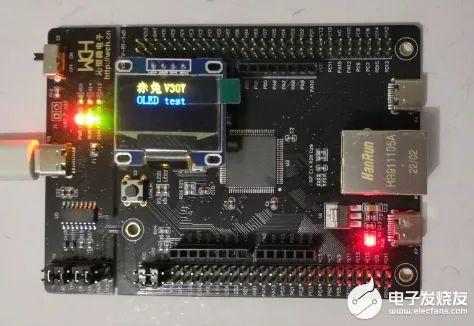

CH32V307開發板為便于擴展，向用戶提供了Arduino接口，通過它可減少許多連線的操作。這里是將一個I2C接口的OLED插入該接口，并通過相應的程序設計來驅動其顯示，其顯示效果如圖所示。

C語言開發太難了？那就試試micropython@CH32V307吧

沁恒CH32V307的官方例子非常多，好好用心學習，一定會收獲滿滿的。

有的同學覺得，C語言開發太難了，能不能有簡單一點的呀？

有，micropython@CH32V307來了，新鮮出爐的，2022年5月6日剛發布的測試版本。

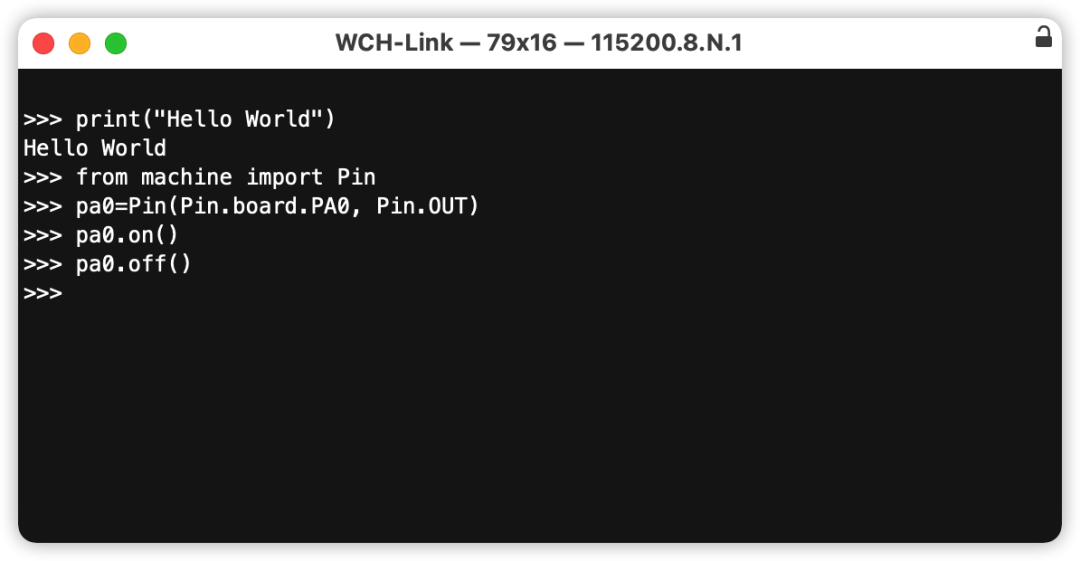

我們先來看看，點個燈的micropython代碼，有多么的簡單吧：

from machine import Pinpa0=Pin(Pin.board.PA0, Pin.OUT)
pa0.on() # 關燈
pa0.off() # 開燈

是不是感覺，要比C例子里面，簡單100萬倍！！！

移植 RT-Thread

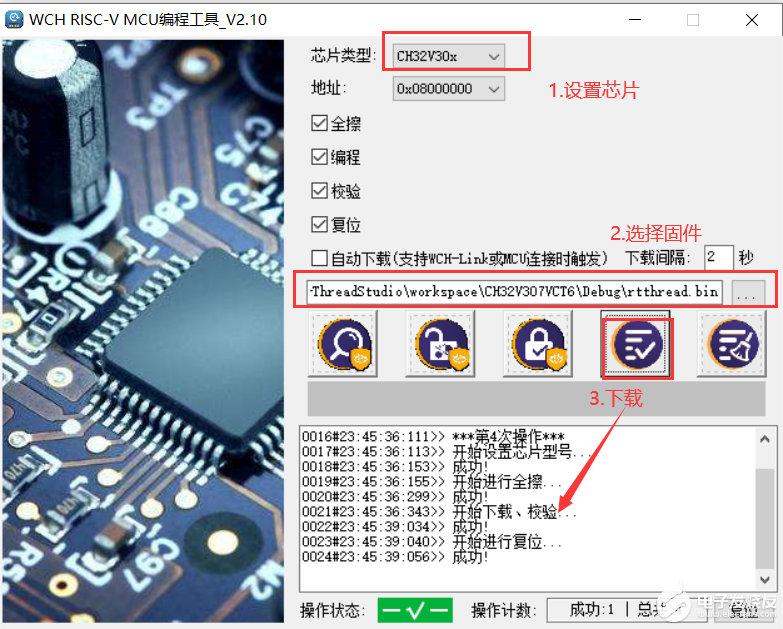

本文將使用RT-Thread移植到CH32V307評估板上，沁恒微電子的SDK有基于RT-Thread Nano(V3.1.1，最新版本是3.1.5)，但是筆者不使用RT-Thread Nano，筆者要使用完整版的RT-Thread，完整版的RT-Thread相對RT-Thread Nano資源更加豐富。RT-Thread Nano是針對資源受限的微控制器（MCU）系統，裁剪出僅需要 3KB Flash、1.2KB RAM 內存資源的 NANO 版本，內核都是一樣的，但是如果使用RT-Thread Nano很多組件就需要自己去移植，那就比較麻煩了。（點擊??標題或??圖片查看文章詳情）

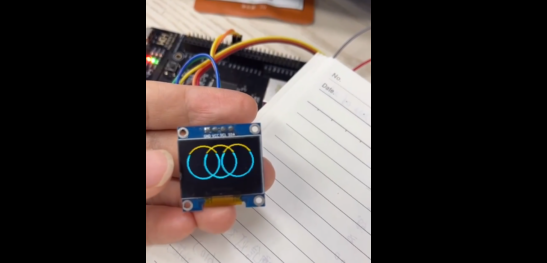

移植開源u8g2，實現動態圖像顯示

前言：看到壇友發了關于u8g2移植的帖子，這是啥，于是馬上來學習一下，感謝壇友的分享。從失敗到成功，一次一次地實驗，終于成功了。

首先，了解u8g2是什么？網上查了一下，這個資料也不少。大家可以自行查看，我主要看了一篇移植u8g2單色圖形庫驅動OLED。然后參考壇友硬件I2C移植U8g2——OLED:SSD1306這篇帖子。

其次，搭建CH32V307關于u8g2的工程，我還是從I2C_7bit_Mode這個例程出發，修改程序，提取增加代碼。具體步驟如下：（點擊??標題或??圖片查看文章詳情）

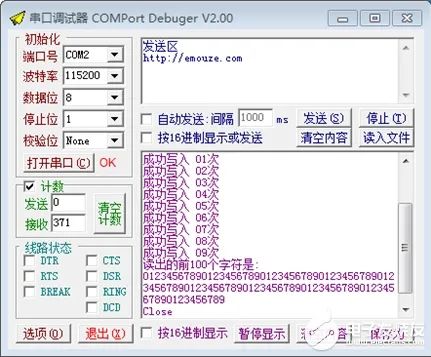

U盤文件讀寫功能及測試

自CH32V103開始，就提供了基于U盤文件的讀寫功能，這也是我十分喜歡使用沁恒產品的一個主要原因之一。

對于CH32V307來講，自然也是具備這一特色的，但*感到不便的是以前是直接提供可供U盤插接的接口，而這次其接口已均采用TYPE_C接口，故一時間就無法進行測試了。

為了進行接口轉換，先使用了TYPE_C接口的數據線及圖1所示的USB分線器來進行轉接，結果發現并不成功，經分析是因為，在分線器內部其連線關系相當于是一種母線結構，屬于并行的關系，故不能形成設備間的接收與發送關系。（點擊??標題或??圖片查看文章詳情）
