薩科微 SLESD0521D52RG：SOD-523 封裝，為輕薄設備筑起微型 ESD 防護盾

2025-08-12 17:06:28 414

在消費電子向 “毫米級瘦身” 邁進的當下，手機、平板等便攜設備的 PCB 空間已壓縮至極限，而 USB 2.0、VGA 等高速接口的信號傳輸速率卻持續攀升 —— 這一矛盾讓 “小體積” 與 “高防護” 成為靜電防護器件的核心訴求。據市場調研顯示，超 60% 的便攜設備故障源于靜電干擾，其中因防護器件體積過大導致布局受限的案例占比達 35%。薩科微（Slkor）針對性推出SLESD0521D52RG 低電容雙向 ESD 保護二極管，以 SOD-523 超小封裝與 35W 峰值功率，為空間敏感型設備提供高效防護方案。

SLESD0521D52RG-正面(1)

靜電保護二極管SLESD0521D52RG產品圖

一、產品概述

SLESD0521D52RG 是薩科微專為高密度電路設計的靜電防護器件，采用先進半導體工藝實現 “防護與集成” 的平衡。其核心定位是解決輕薄設備中敏感元件的 ESD 與瞬態電壓威脅 —— 通過快速響應（<1ns）與低寄生參數，在不占用過多 PCB 空間的前提下，抵御靜電放電（ESD）與電快速瞬變（EFT）干擾，確保高速信號鏈路的穩定運行。該器件采用 SOD-523 封裝（約 1.50-1.70mm×0.70-0.90mm），單顆重量僅 0.001 克，高度適配便攜式設備的高密度布局需求。

二、核心性能參數

作為面向低電壓高速場景的防護器件，SLESD0521D52RG 的性能參數實現了場景化適配：

●電壓特性：反向工作電壓（VRWM）5.0V，適配主流低壓電路；反向擊穿電壓（VBR）大于 5.6V，確保正常工作時不干擾信號傳輸；鉗位電壓（VC）在 1A 脈沖下僅 10.5V，2A 脈沖下 14.0V，可快速將瞬態過壓限制在安全范圍。

●低功耗與高頻兼容：反向漏電流（IR）僅 2.0μA，有效降低靜態功耗；結電容（CJ）3.0pF（典型值），對 USB 2.0、VGA 等高速信號傳輸影響極小，保障信號完整性。

●防護能力：通過 IEC 61000-4-2 認證，空氣放電達 ±15kV，接觸放電達 ±8kV；通過 IEC 61000-4-4 認證，可抵御 40A（5/50ns）電快速瞬變干擾，峰值脈沖功率達 35W（8/20μs），單器件即可保護 1 條 I/O 線路。

wechat_2025-08-12_170825_870

靜電保護二極管SLESD0521D52RG規格書

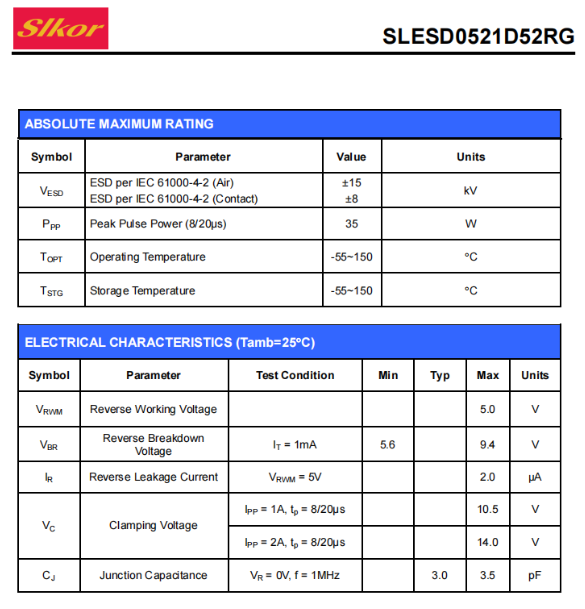

wechat_2025-08-12_170954_621

靜電保護二極管SLESD0521D52RG相關參數

三、產品核心優勢

●微型化集成：SOD-523 封裝較傳統 SOT-23 節省 40% 空間，重量僅 0.001 克，適配手機主板、便攜儀器等空間受限場景，簡化高密度 PCB 布局。

●高速信號友好：3.0pF 低結電容對高頻信號傳輸衰減可忽略，*兼容 USB 2.0、DVI、SDI 等高速接口，避免信號失真。

●全場景防護：±15kV 空氣放電 +±8kV 接觸放電能力，覆蓋日常使用中的靜電威脅；40A EFT 防護則抵御電源線上的瞬態干擾，減少設備死機風險。

l低功耗設計：2.0μA 反向漏電流降低待機功耗，延長手機、平板等設備的續航時間，提升用戶體驗。

四、典型應用領域

SLESD0521D52RG 的應用場景*覆蓋需要 “小體積 + 高防護” 的電子設備：

●消費電子：智能手機及配件、平板電腦、數碼相機等便攜設備的 I/O 端口防護；

●計算設備：筆記本電腦、臺式機、服務器的串口 / 并口防護；

●顯示設備：投影電視、VGA/DVI 接口的信號線路保護；

●工業與醫療：便攜式儀器、醫療電子模塊的靜電敏感電路防護。

薩科微消費電子產品線負責人表示：“SLESD0521D52RG 的設計邏輯是‘以小見大’—— 用 SOD-523 的微型封裝承載 35W 防護功率，同時以 3pF 電容兼容高速信號。這正是對便攜設備‘輕薄化、高速化’趨勢的回應，讓防護器件不再成為產品瘦身的阻礙。”

目前，SLESD0521D52RG 已實現穩定量產，采用 7 英寸卷帶包裝（每卷 3,000 顆），支持批量采購。如需技術手冊或樣品，可訪問薩科微官網（TVS-肖特基二極管-霍爾元件-可控硅-MOS管 - 深圳市薩科微半導體有限公司）獲取詳情。

6387022380942429525478146

薩科微slkor靜電保護二極管（ESD）

6385331294068063841473494

薩科微slkor榮譽資質和科研成果
