薩科微slkor穩壓二極管ZM4749A的性能解析

ZM4749A是一款具有24V穩壓值的穩壓二極管。這意味著當該二極管在電路中正常工作時，它將維持其兩端的電壓在大約24V的范圍內。這一特性使得ZM4749A在需要精確電壓輸出的應用中非常有用。

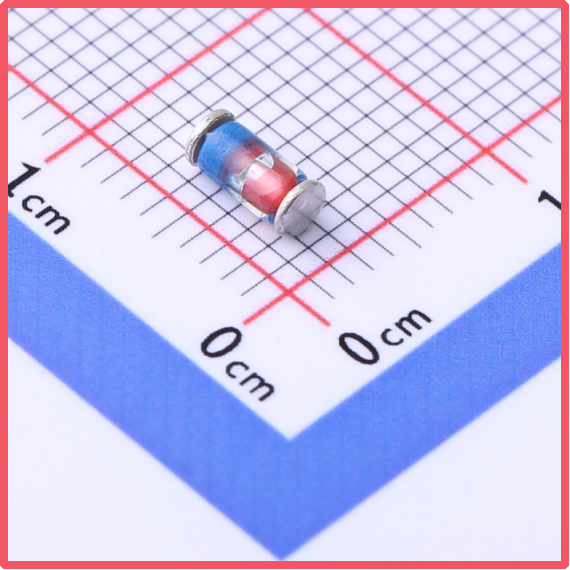

薩科微Slkor穩壓二極管ZM4749A產品圖

關于精度，ZM4749A的穩壓精度為±5%。這意味著在正常工作條件下，其實際穩壓值可能會在22.8V至25.2V之間波動。盡管這*動范圍相對較小，但在對電壓精度要求極高的應用中，仍需考慮這一因素。

在功率方面，ZM4749A的額定功率為1W。這意味著它可以在不超過1W的功率下長時間穩定工作。當電路中的電流或電壓超過這一范圍時，二極管可能會受損或失效。因此，在設計電路時，需要確保ZM4749A的工作條件不會超過其額定功率。

薩科微Slkor穩壓二極管ZM4749A規格書

反向電流（Ir）是穩壓二極管的一個重要參數。對于ZM4749A，其反向電流在18.2V時為5μA。這一參數描述了當二極管反向偏置時，通過二極管的電流大小。在實際應用中，反向電流的大小通常不會對電路產生顯著影響，但在某些特定應用中可能需要關注。

阻抗（Zzt）是穩壓二極管的另一個關鍵參數。對于ZM4749A，其阻抗為25Ω。這一參數描述了當二極管處于穩壓狀態時，其兩端的等效電阻。阻抗的大小會影響電路中的電流分布和電壓分布，因此在設計電路時需要充分考慮這一因素。

薩科微Slkor穩壓二極管ZM4749A相關參數

識別與判斷穩壓二極管

一、外觀識別

首先，從外觀上識別穩壓二極管。穩壓二極管通常具有與普通二極管相似的外觀，但通常在管身上會有特定的標記或顏色編碼來指示其穩壓值。這些標記可能是數字、字母或顏色的組合，具體取決于制造商和型號。

二、型號識別

型號是識別穩壓二極管的關鍵信息。例如，ZM4749A這樣的型號通常會包含穩壓值（本例中為24V）、精度、功率等關鍵參數。通過查閱薩科微提供的數據手冊或在線資源，可以獲取關于特定型號的詳細信息。

三、電氣參數判斷

穩壓值判斷：要判斷穩壓二極管的實際穩壓值，可以使用電壓表在電路中測量其兩端的電壓。將穩壓二極管與適當的電阻和電源連接，調整電源電壓，觀察電壓表的讀數。當電壓表讀數穩定在預期穩壓值附近時，即可確認穩壓二極管的穩壓值。

精度判斷：精度是穩壓二極管的一個重要參數，表示其穩壓值的波動范圍。為了判斷穩壓二極管的精度，可以重復上述穩壓值測量過程，并記錄多次測量的結果。如果測量結果的波動范圍在制造商指定的精度范圍內，則認為該穩壓二極管的精度符合要求。

反向電流判斷：反向電流是穩壓二極管在反向偏置時通過的電流。為了測量反向電流，需要將穩壓二極管反向連接到電源和電流表之間。逐漸提高電源電壓，同時觀察電流表的讀數。當電壓達到特定值（如ZM4749A的18.2V）時，記錄下電流表的讀數。這個讀數即為反向電流的大小。如果反向電流過大，可能表示穩壓二極管已損壞或性能不佳。

阻抗判斷：阻抗是穩壓二極管在穩壓狀態下的等效電阻。為了測量阻抗，需要將穩壓二極管與適當的電阻和電源連接，并使用電壓表和電流表測量其兩端的電壓和通過的電流。通過歐姆定律（V=IR）計算阻抗值。如果測量結果與制造商提供的數據手冊中的阻抗值相近，則認為該穩壓二極管的阻抗符合要求。

四、功能判斷

除了上述電氣參數判斷外，還可以通過觀察穩壓二極管在電路中的功能來判斷其工作狀態。例如，在電源電路中，穩壓二極管用于穩定輸出電壓。如果電路中的輸出電壓保持穩定且符合預期值，則說明穩壓二極管工作正常。如果輸出電壓波動較大或不符合預期值，則可能需要檢查穩壓二極管是否損壞或性能不佳。

薩科微穩壓二極管（齊納二極管）

薩科微slkor榮譽資質和科研成果

關于薩科微slkor：

薩科微產品（www.jj-led.cn）包括二極管三極管、功率器件、電源管理芯片三大系列，近年推出霍爾元件、模擬器件等新產品，在傳感器、Risc-v單片機等產品上面布局！

ZM4749A至產品詳細網頁
