在電子行業中，穩壓二極管（也稱為齊納二極管）是一種重要的電子元器件，主要用于在電路中提供穩定的參考電壓。今天，我們將重點討論ZMM8V2這款穩壓二極管，其穩壓值、功率、反向電流等關鍵參數，以及在實際應用中的重要作用。

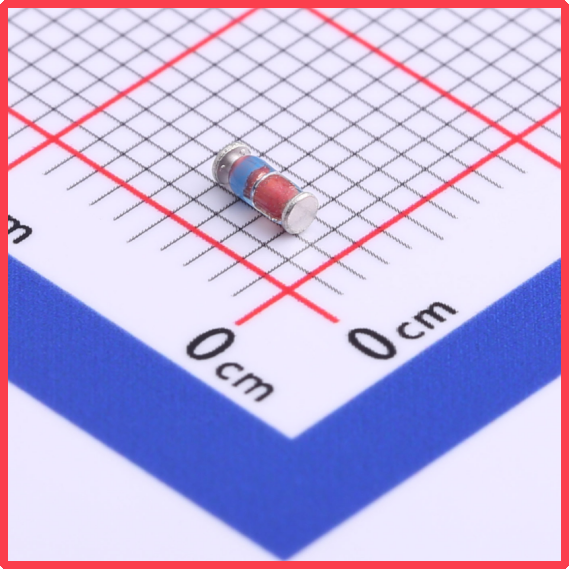

薩科微Slkor穩壓二極管ZMM8V2產品圖

一、薩科微slkor穩壓二極管ZMM8V2的基本參數

ZMM8V2穩壓二極管是一款高性能的穩壓器件，其穩壓值（標稱值）為8.2V，這意味著在正常工作條件下，該二極管可以穩定地維持約8.2V的輸出電壓。同時，該二極管的穩壓值（范圍）為7.7-8.7V，這意味著在一定條件下，其輸出電壓可以在這個范圍內微調，以適應不同的電路需求。

除了穩壓值外，ZMM8V2的功率也是一個重要的參數。其功率為500mW，這意味著該二極管可以承受的最大功率為500毫瓦。在實際應用中，我們需要確保電路中的功率不超過這個值，以避免損壞二極管。

另一個關鍵參數是反向電流（Ir）。ZMM8V2在6.2V的反向電壓下，反向電流為100nA（納安）。這個值很小，意味著在反向電壓作用下，二極管的漏電流很小，從而保證了電路的穩定性和效率。

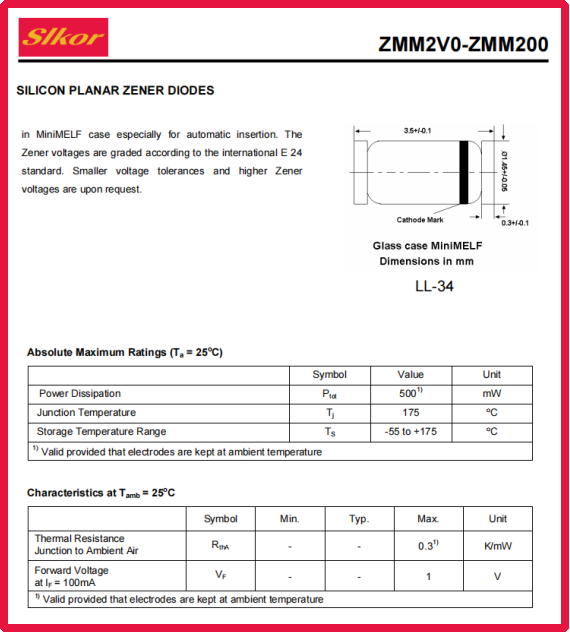

薩科微Slkor穩壓二極管ZMM8V2規格書

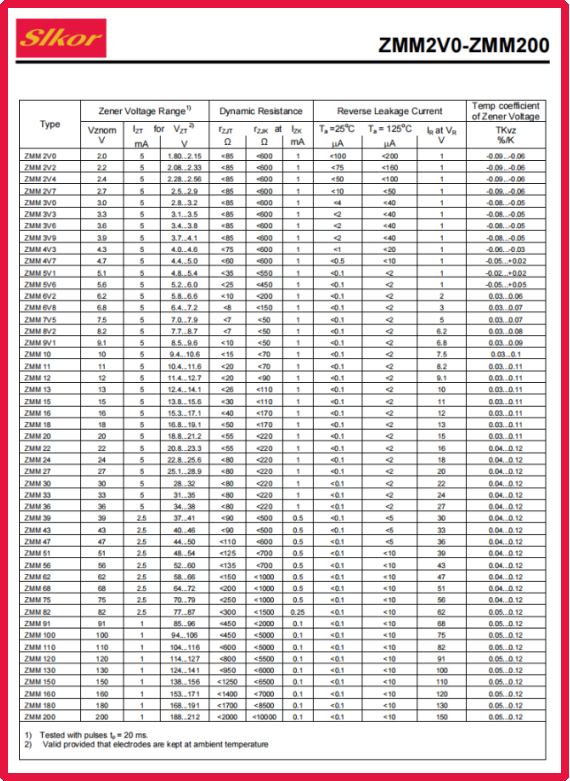

薩科微Slkor穩壓二極管ZMM8V2相關參數

二、薩科微slkor穩壓二極管ZMM8V2的應用

ZMM8V2穩壓二極管廣泛應用于各種需要穩定電壓的電路中，如電源電路、保護電路、信號處理電路等。在電源電路中，穩壓二極管可以確保輸出電壓的穩定，從而保護后續電路免受電壓波動的影響。在保護電路中，穩壓二極管可以作為限壓元件，防止電路中的電壓過高而損壞其他元器件。在信號處理電路中，穩壓二極管可以作為參考電壓源，為信號處理提供穩定的基準電壓。

三、穩壓二極管的帶載能力有多大

穩壓二極管的帶載能力是指其在不同負載情況下能夠提供的最大電流，這一能力的大小取決于穩壓二極管的多個參數和特性。

基本概念與工作原理：

穩壓二極管，也稱為Zener二極管，是一種具有穩壓特性的半導體器件。

當二極管反向偏置時，如果反向電壓超過特定的閾值，會出現Zener電壓，此時反向電流急劇增加，起到穩壓作用。

帶載能力的決定因素：

● 尺寸和結構：穩壓二極管的尺寸和結構直接影響其帶載能力。一般來說，較大的二極管可能具有更強的帶載能力。

● 工作溫度：工作溫度對穩壓二極管的帶載能力有顯著影響。例如，在25攝氏度下標定的最大允許功率在高溫環境下會相應減小。

技術參數：

● 額定電流(IR)：穩壓二極管能夠承受的最大電流。超過額定電流可能導致穩壓二極管損壞。

● 額定功耗(PR)：穩壓二極管能夠承受的最大功耗。超過額定功耗可能導致穩壓二極管發熱，甚至損壞。這一參數通常由穩定電壓Vz和允許最大電流Izm的乘積決定。

● 最大允許功率：穩壓二極管在特定條件下能夠承受的最大功率。一般來說，最大允許功率越大，負載能力就越強。常見的穩壓二極管的最大允許功率在0.5瓦特到5瓦特之間。
