【每日一品】S9013三極管：小功率應用的常見NPN型三極管

其他|other else|

2023-07-01 04:10:14 574

深圳市薩科微半導體有限公司，技術骨干來自清華大學和韓國延世大學，以新材料新工藝新產品引領公司發展，掌握國際*的第三代半導體碳化硅功率器件技術。薩科微產品包括二極管三極管、功率器件、電源管理芯片等集成電路三大系列。今天介紹的是薩科微slkor三極管S9013。S9013是薩科微半導體推出的一款NPN型三極管，采用了先進的碳化硅功率器件技術。它以硅為主要材料制成，屬于小型的功率三極管。除了S9013三極管，薩科微半導體還推出了其他系列的產品，包括二極管、功率器件、電源管理芯片等集成電路。這些產品廣泛應用于各個領域，如電力電子、通信、工業控制等。

薩科微slkor三極管介紹與應用

三極管是一種半導體器件，具有電流放大的作用，是電子電路中不可或缺的核心元件。它由一塊半導體基片制成，基片上制作了兩個相距很近的N型結，將正半導體分成了三個區域：基區、發射區和集電區。根據排列方式的不同，三極管可以分為PI型和NPN型。

S9013三極管是一種常見的NPN型三極管，它以硅為主要材料制成，屬于小型的功率三極管。它有兩種常見的封裝形式，分別是插件TO-92和貼片SOT-23，可以根據實際需求選擇合適的封裝形式。S9013三極管有三個引腳，分別是基極b，集電極C，發射極e。對于插件的S9013，字體面向自己，從左到右分別是e、b、c三極。而貼片的S9013，左下腳是基極b，右下角是發射極e，最上方的是集電極c。

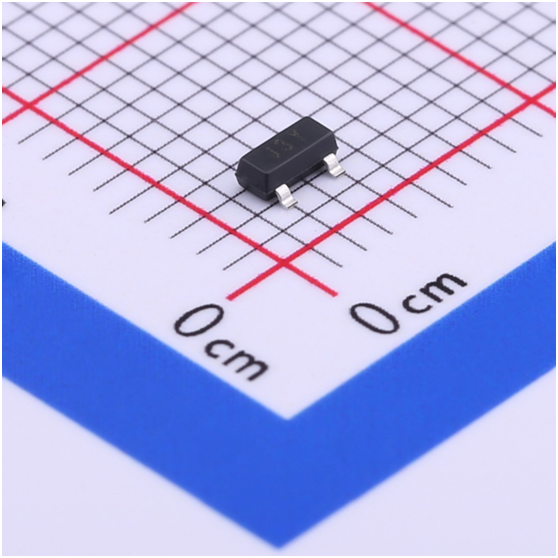

薩科微slkor三極管S9013產品圖

在使用S9013三極管時，需要注意其最大集電極電流（IC）為500mA，功率(Pd)為300mW，適用于小功率應用。同時，集射極擊穿電壓（VCEO）為25V，集電極-發射極飽和電壓(VCE(sat)@Ic,Ib)為600mV@500mA,50mA，適用于低電壓應用。集電極電流(Ic)為500mA，集電極截止電流(Icbo)為100nA，工作溫度為 -55℃ ~—+150℃，特征頻率(fT)：150MHz。根據s9013的參數特性，它的主要用途如下：作為音頻放大和收音機1W推挽輸出以及開關等。

薩科微slkor三極管S9013相關參數

S9013三極管作為一種常見的NPN型三極管，具有廣泛的應用領域。除了上段所說的音頻放大器、收音機外，還常用作開關管。S9013三極管具有電流放大作用，可以將輸入的小電流放大為較大的電流輸出。它利用三極管的截止?fàn)顟B(tài)作為開關的閉合狀態，在電路中常用作開關。例如，可以利用S9013三極管控制電路中的燈泡、電機等負載的通斷，實現電路的開關控制功能。這種應用場景在自動控制系統、電子設備中非常常見。

關于薩科微slkor

深圳市薩科微半導體有限公司，技術骨干來自清華大學和韓國延世大學，以新材料新工藝新產品引領公司發展，掌握國際*的第三代半導體碳化硅功率器件技術。薩科微產品包括二極管三極管、功率器件、電源管理芯片等集成電路三大系列。在金航標kinghelm（www.kinghelm.net）薩科微總經理宋仕強先生的強力帶領下，薩科微從一家電子元器件功率器件IP設計公司已發展成為集設計研發、生產制造、銷售服務一體化的高新科技企業,“SLKOR”品牌在半導體行業聲譽日隆。薩科微官網www.jj-led.cn在展示薩科微產品、宣傳“SLKOR”品牌的同時，也開展行業的技術交流、思想碰撞、信息互換、資料查詢等，逐漸成為半導體行業內協同發展最重要的平臺之一，為了服務好華強北的客戶，薩科微最近還在華強北開設了第二家”slkor”品牌的直營店！

薩科微碳化硅專家

薩科微slkor熱銷型號可以替換TI德州儀器、ON安森美、AOS萬代半導體、TOSHIBA東芝的功率器件，是“國產替代”的*，市場反應速度快、快速推出新產品，薩科微SLKOR霍爾hall元件優勢產品主要有SL1603SL、SL1613SH、SL1623SH、SL1625SH、SL1615SH等型號。薩科微廣泛應用于TWS藍牙耳機、智能門窗、ABS系統等領域。薩科微SLKOR的線性霍爾元件體積小、靈敏度高、線性度好；開關霍爾元件無磨損、無抖動、無回跳、位置重復精度高。薩科微SLKOR中低壓MOS管優勢產品主要有SL17N06DN1、SL11P06DN1等。廣泛應用于智能掃地機器人、洗碗機、果汁機等產品。薩科微SLKOR有全系列的MOSFET產品，TO220/TO247多種封裝外形，自主晶圓設計能力。產品已經應用在普森斯、科沃斯、松下等品牌的產品上。薩科微SLKOR高壓MOS管優勢產品主要有SL13N50F、SL18N50F、SL20N50F等型號。廣泛應用于戶外電源、顯示屏電源、工業變頻器等領域。薩科微SLKOR擁有自主晶圓設計能力及制造能力、產品有更優的性能及抗雪崩能力。薩科微SLKOR低壓MOS管優勢產品主要有2N7002、3401、2301、2302、3407、3400等。廣泛應用于TWS藍牙耳機、智能家居、PD快充、電動工具、掛脖小風扇等。薩科微SLKOR擁有先進的自動化生產設備，確保產品的精度和穩定性。已經在華為、小米、美的等產品上使用。

S9013至產品詳細網頁
