DC-DC電路的環路補償?shù)恼{(diào)試經驗

其他|other else|

2023-02-16 06:30:28 885

1、A產品的DC-DC電路受干擾掉電

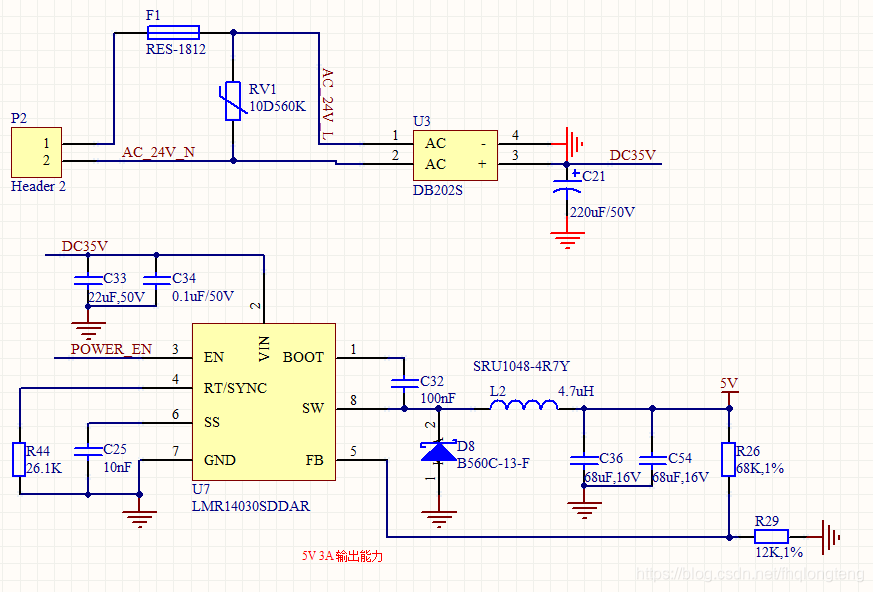

DC-DC電路設計采用LMR14030芯片實現交流24V轉換成直流5V，給GSM模塊供電，基中LMR14030芯片的EN腳連接一個開關，用于控制電路開關的功能，在小批量生產測試時發現，電路板未安裝外殼的情況下工作正常，安裝外殼后，測試時發現電源會在GSM發送數據時發生掉電的情況。

問題的分析解決過程:

（1）不安裝外殼時，天線直接接到電路板上面，GSM發送數據時不掉電

（2）安裝外殼后，天線不貼在殼子上面而是露在外面，GSM發送數據時不掉電

（3）更換電感L2為TDK的電感，更換振蕩電阻R44均無改善

（4）給EN使能管腳增加26.1K上拉電阻到電源，采用安裝在過殼體內的天線，經過多次測試問題解決

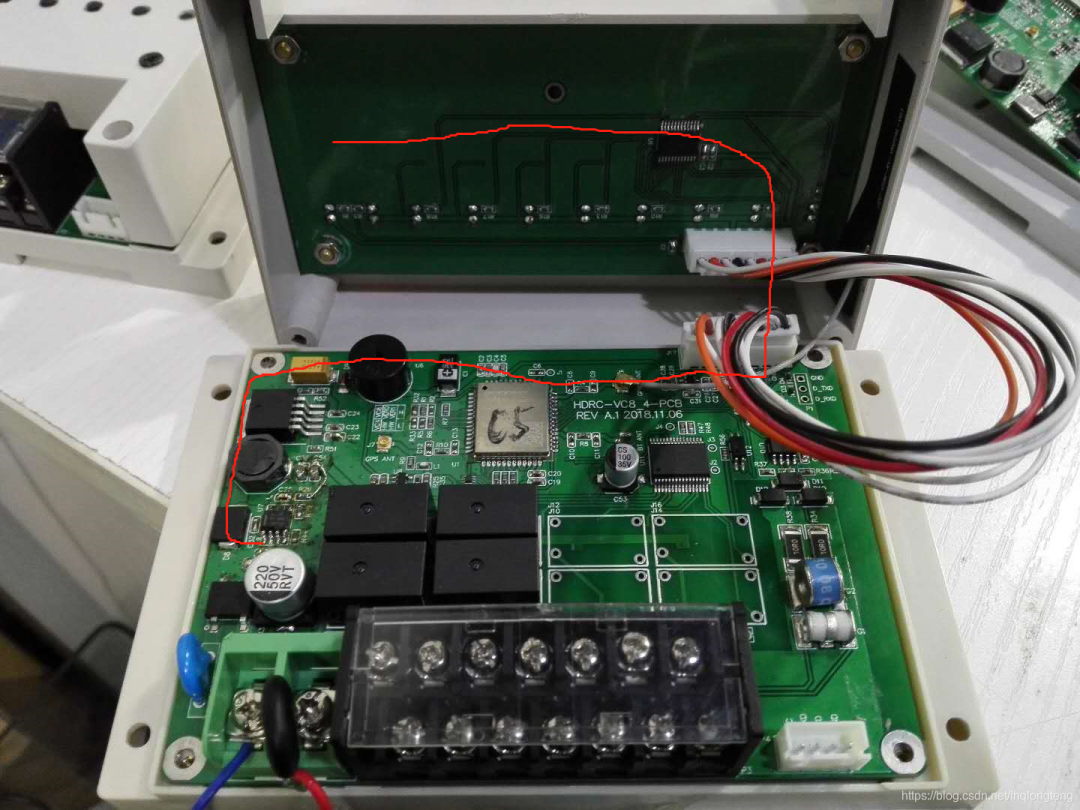

分析總結：此硬件受限于外殼結構，電源開關的POWER_EN信號走很長，如上圖中標識的紅線所示，并且直線還經過了天線附件，在GSM發送數據時，信號很容易干擾了POWER_EN信號，導致出現電源關閉的情況，增加上拉電阻后，抗干擾性增加，不受GSM信號干擾，不再出現掉電的情況了。

2、B產品DC-DC環路補償處理

DC-DC電路設計采用LMR14030芯片實現交直流12V轉換成直流4V，給GSM模塊供電，基中LMR14030芯片的EN腳懸空，在小批量生產測試時發現，電路板未安裝外殼的情況下工作正常，安裝外殼后，測試時發現電源會在GSM發送數據時發生掉電的情況。初步分析是由EN信號受到干擾，給EN信號增加上拉電阻，問題沒有解決，由于EN信號沒有走線，不應該受到干擾。

問題的分析與解決過程：

（1）不安裝外殼時，天線直接接到電路板上面，GSM發送數據時不掉電

（2）安裝外殼后，天線外置時，GSM發送數據不掉電

（3）更換DC-DC電路的振蕩電阻，電感沒有改善

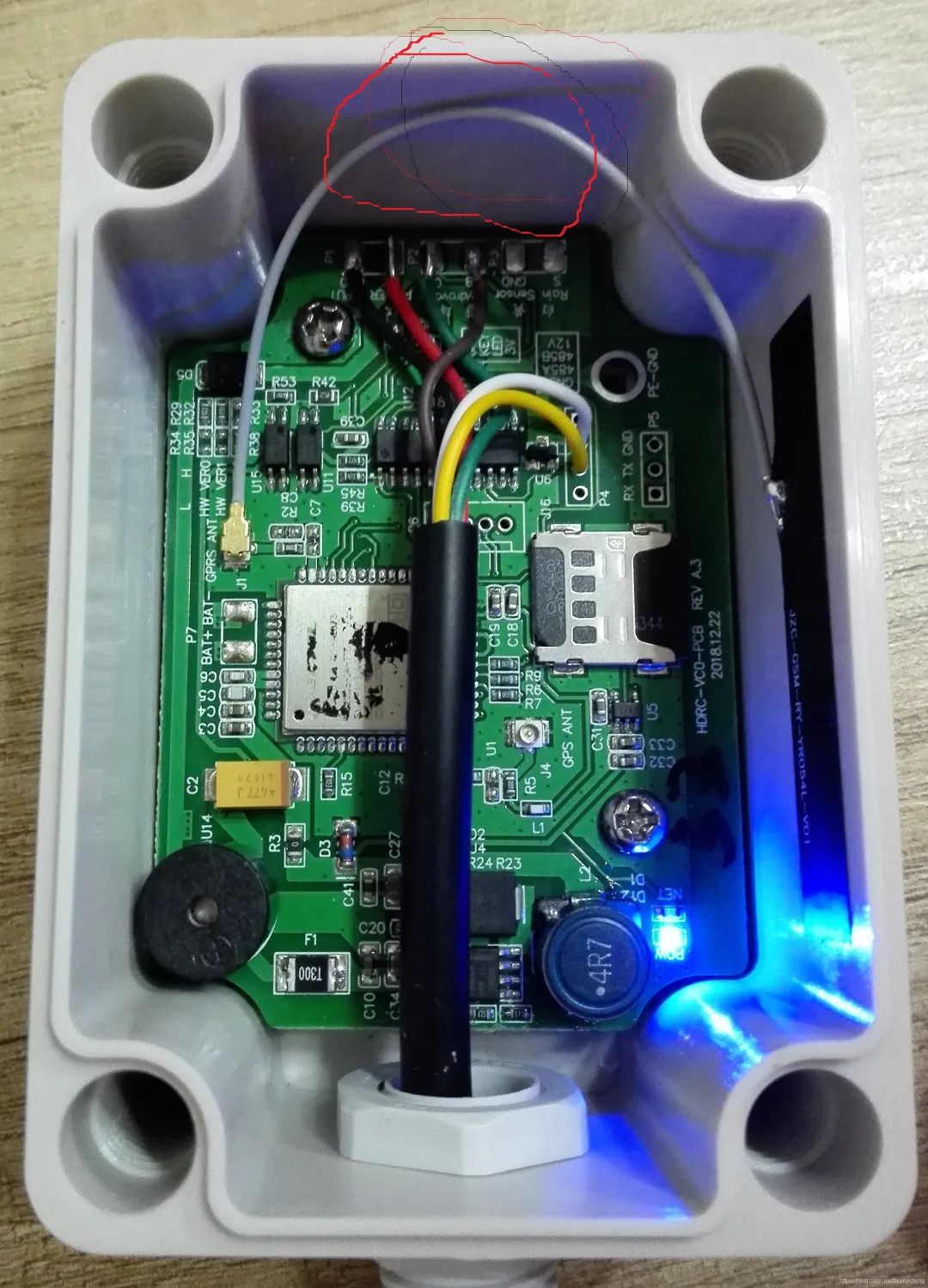

（4）安裝外殼后，調整天線的安裝位置到上面畫紅線的圈內，GSM發送數據時不掉電。

分析總結：問題的原因是GSM信號干擾了DC-DC電路，導致其掉電的，這就說明DC-DC電路的環路不穩定，容易受到GSM空間輻射信號干擾。查看原理圖，DC-DC反饋回路上面的電阻R26并聯了一個補償電容330pF，分析是補償不合理，焊掉電容后，再測試一切正常，不再掉電。

總結：LMR14030芯片在使用時要注意輸入電壓高壓保護，使能信號EN不要受到干擾，環路補償要合理才能正常工作。
