穩壓二極管ZM4746A的特性及應用探索

其他|other else|

2024-06-08 04:01:20 928

在電子設備的復雜*中，穩定的電壓輸出是確保電路正常運作的關鍵。穩壓二極管，特別是ZM4746A型號，以其獨特的穩壓特性，成為了電路設計師的得力助手。本文將深入剖析ZM4746A的特性，并探討其在實際電路設計中的應用。

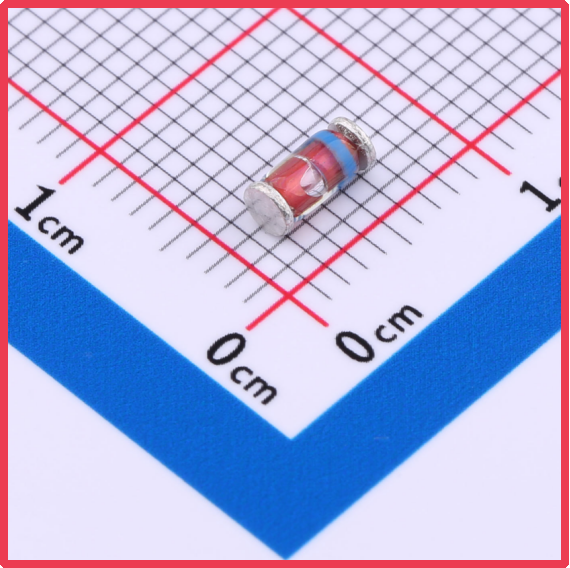

薩科微Slkor穩壓二極管ZM4746A產品圖

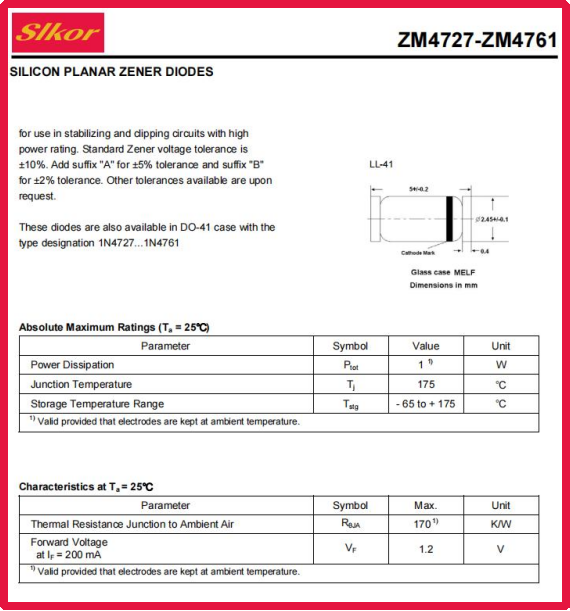

薩科微Slkor穩壓二極管ZM4746A規格書

一、薩科微slkor穩壓二極管ZM4746A的關鍵特性

穩壓值（標稱值）：ZM4746A的標稱穩壓值為18V，這意味著在正常工作條件下，它能夠保持輸出電壓穩定在18V左右。

精度：該穩壓二極管具有±5%的精度，即輸出電壓的波動范圍在18V±0.9V之間。這種高精度的穩壓特性確保了電路的穩定性和可靠性。

功率：ZM4746A的功率為1W，意味著它能夠承受一定的電流和電壓負載，滿足大多數電子設備的需求。

反向電流（Ir）：在未達到擊穿電壓之前，ZM4746A的反向電流僅為5μA@13.7V。這一特性有助于降低電路的功耗，提高能效。

阻抗（Zzt）：ZM4746A的阻抗為20Ω，這一較低的阻抗值使得它能夠快速響應電路中的電流變化，從而保持輸出電壓的穩定。

薩科微Slkor穩壓二極管ZM4746A相關參數

二、薩科微slkor穩壓二極管ZM4746A的應用

電源電路：在電源電路中，ZM4746A可作為基準電壓源，為其他電路提供穩定的18V電壓輸出。通過調整電路中的限流電阻阻值，可以實現對輸出電壓的精確調整。

放大器電路：在放大器電路中，ZM4746A可用于穩定偏置電壓或工作點電壓，確保放大器的穩定性和線性度。

傳感器電路：傳感器通常需要穩定的參考電壓來提高測量精度。ZM4746A可為傳感器提供穩定的18V參考電壓，從而提高傳感器的性能。

數字電路：在數字電路中，ZM4746A可作為穩壓源，為邏輯門電路提供穩定的電源電壓，確保數字電路的正確運行。

三、薩科微slkor穩壓二極管ZM4746A的使用注意事項

電源電壓：確保輸入到ZM4746A的電源電壓不超過其最大額定電壓和功率，以防止器件損壞。

溫度與功耗：在設計電路時，應考慮ZM4746A的溫度系數和功耗特性。在高溫或高負載條件下，可能需要采取額外的散熱措施。

安裝與焊接：在焊接和安裝過程中，避免對ZM4746A造成機械損傷或熱損傷。使用合適的焊接工具和參數，確保焊接質量。

檢查與測試：在使用前，檢查ZM4746A的外觀和引腳是否完好，確保沒有損壞或短路現象。通過測試驗證其穩壓性能是否符合要求。

四、穩壓二極管工作在什么區？

穩壓二極管在正常工作時，主要工作在反向擊穿區。以下是關于穩壓二極管工作區域的詳細解釋：

反向擊穿區：
穩壓二極管利用PN結的反向擊穿狀態來實現穩壓功能。在這種狀態下，盡管電流在很大的范圍內變化，但二極管兩端的電壓卻基本上穩定在擊穿電壓附近。

當反向電壓小于穩壓二極管的擊穿電壓（Vz）時，反向電流很小；當反向電壓達到Vz后，穩壓二極管發生電擊穿，反向電流急劇增大。這種擊穿是可逆的，即當去掉外加反向電壓后，穩壓管的擊穿可立即恢復。

穩壓原理：

穩壓二極管的穩壓原理是利用其工作在電擊穿區時，電壓幾乎不隨電流而變的特性進行穩壓的。通過調整反向電壓，可以使得穩壓二極管兩端的電壓保持在一個穩定的范圍內。

主要參數：

Uz（穩定電壓）：指穩壓管通過額定電流時兩端產生的穩定電壓值。該值隨工作電流和溫度的不同而略有改變。

Iz（反向漏電電流）：指穩壓管產生穩定電壓時通過該管的電流值。低于此值時，穩壓管雖然也能穩壓，但穩壓效果會變差；高于此值時，只要不超過額定功率損耗，也是允許的。

Rz（動態電阻）：指穩壓管兩端電壓變化與電流變化的比值。該比值隨工作電流的不同而改變。

Pz（額定功耗）：由芯片允許溫升決定，其數值為穩定電壓Vz和允許最大電流Izm的乘積。

薩科微穩壓二極管（齊納二極管）
