了解穩壓二極管ZM4729A的性能與穩壓二極管的擊穿

其他|other else|

2024-06-12 02:02:15 746

在電子元器件的大家庭中，穩壓二極管以其獨特的穩壓特性和廣泛的應用場景，成為了電子工程師們不可或缺的工具。今天，我們就來詳細了解一下ZM4729A這款穩壓二極管，并探討其性能特點和應用前景。

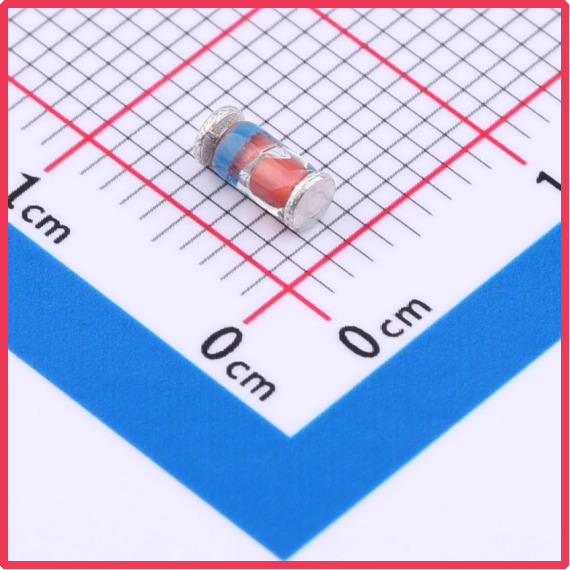

薩科微Slkor穩壓二極管ZM4729A產品圖

一、薩科微slkor穩壓二極管ZM4729A概述

ZM4729A是一款穩壓值為3.6V的穩壓二極管，其精度達到了±5%，這意味著在實際應用中，它能夠提供相對穩定的輸出電壓。同時，該器件還具有1W的功率處理能力，為電路提供了足夠的穩定性。

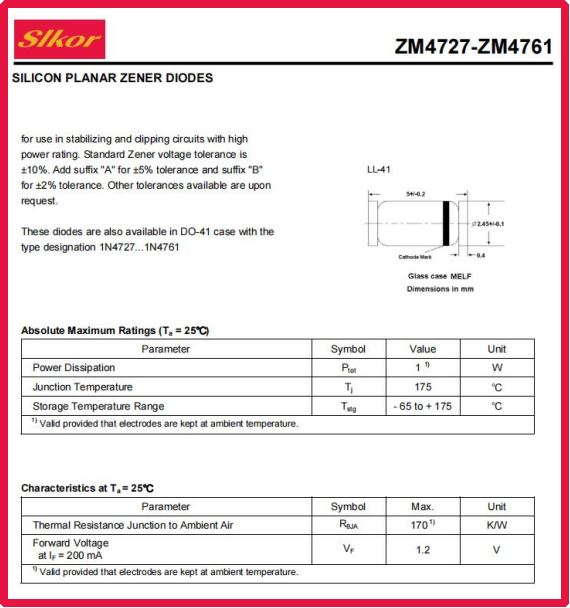

薩科微Slkor穩壓二極管ZM4729A規格書

二、薩科微slkor穩壓二極管ZM4729A的性能特點

穩壓值穩定：ZM4729A的標稱穩壓值為3.6V，且精度控制在±5%以內。這使得它在各種電路環境中都能提供穩定的輸出電壓，為電路的穩定運行提供了有力保障。

功率處理能力強：1W的功率處理能力使得ZM4729A能夠應對各種復雜的電路環境，特別是在需要大功率輸出的場合，其性能表現尤為突出。

反向電流小：在1V的反向電壓下，ZM4729A的反向電流僅為100μA。這一特性使得它在反向電壓下具有較低的功耗，有助于延長電路的使用壽命。

阻抗適中：ZM4729A的阻抗為10Ω，這一數值使得它在電路中既不過于敏感也不過于遲鈍，為電路的穩定運行提供了*的保障。

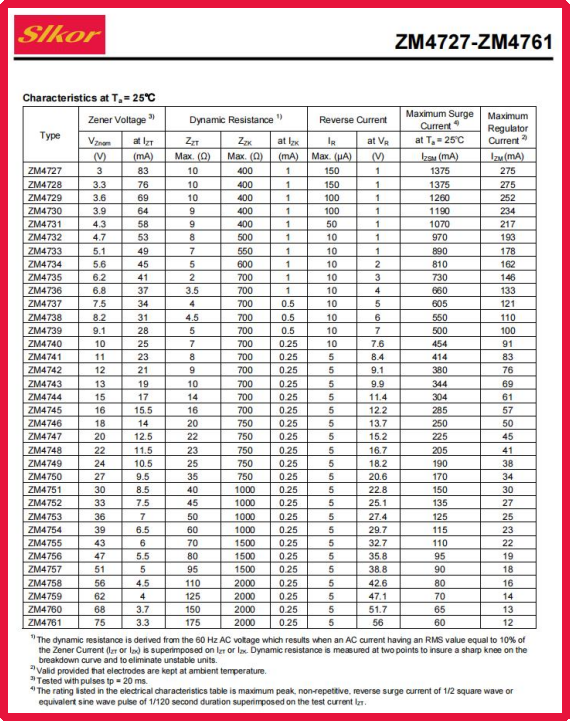

薩科微Slkor穩壓二極管ZM4729A相關參數

三、薩科微slkor穩壓二極管ZM4729A的應用前景

電源穩壓：在電源電路中，ZM4729A可以作為穩壓器使用，為電路提供穩定的電源電壓。其高精度和穩定的性能特點使得電源電路的輸出電壓更加穩定可靠。

參考電壓源：ZM4729A的穩壓特性使其可以作為參考電壓源使用，為其他電路提供穩定的參考電壓。這一應用尤其在需要高精度電壓測量的場合具有重要意義。

過壓保護：在電路中，當輸入電壓過高時，ZM4729A可以作為過壓保護器件使用，將電壓限制在安全范圍內，保護電路免受損壞。

四、穩壓二極管之擊穿

穩壓二極管之擊穿，主要分為齊納擊穿、雪崩擊穿、電擊穿和熱擊穿四種形式。以下是針對這四種擊穿的詳細解釋：

齊納擊穿（Zener Breakdown）：

原理：發生在采用高摻雜（即雜質濃度很大）形成的PN結中，由于結很薄，即使外加電壓并不高（如4V），就可產生很強的電場將結內共價鍵中的價電子拉出來，產生大量的電子一空穴對，使反向電流劇增。

特點：一般發生在低反壓、高摻雜的情況下。穩定電壓VZ < 4V時屬于齊納擊穿。齊納擊穿的溫度系數是負的。

應用：由于齊納擊穿具有較低的反向電壓要求，因此常用于低電壓穩定電路。

雪崩擊穿（Avalanche Breakdown）：

原理：對于摻雜濃度較低的PN結，結較厚，當外加反向電壓高到一定數值時，因外電場過強，使PN結內少數載流子獲得很大的動能而直接與原子碰撞，將原子電離，產生新的電子空穴對，反向電流雪崩式地迅速增大。

特點：通常發生在高反壓、低摻雜的情況下。穩定電壓VZ > 7V時屬于雪崩擊穿。雪崩擊穿的溫度系數是正的。

應用：雪崩擊穿因其高反向電壓特性，常用于高電壓穩定電路。

電擊穿（Electrical Breakdown）：

說明：雖然此術語在一般討論穩壓二極管擊穿時并不常見，但電擊穿通常指由于電場強度過高，直接破壞材料內部結構，導致電流急劇增加的現象。

特點：電擊穿通常與材料的物理性質有關，例如絕緣材料的強度、半導體材料的摻雜濃度等。

應用：在高壓電子設備中，需要注意避免電擊穿的發生，以保證設備的正常運行。

熱擊穿（Thermal Breakdown）：

原理：在使用二極管的過程中，如由于PN結功耗（反向電流與反向電壓之積）過大，使結溫升高，電流變大，循環反復的結果，超過PN結的允許功耗，使PN結擊穿的現象。

特點：熱擊穿是*性的，一旦發生，二極管將無法恢復。

應用：在設計電路時，需要考慮散熱和功耗問題，以防止熱擊穿的發生。

薩科微穩壓二極管（齊納二極管）

薩科微slkor榮譽資質和科研成果

關于薩科微slkor：

薩科微產品包括二極管三極管、功率器件、電源管理芯片三大系列，近年推出霍爾元件、模擬器件等新產品，在傳感器、Risc-v單片機等產品上面布局！

ZM4729A至產品詳細網頁
