穩壓二極管MMSZ5236B：深入解析技術參數與伏安特性

其他|other else|

2024-05-27 23:52:37 598

薩科微slkor穩壓二極管能夠在電路中提供穩定的電壓輸出，從而保護其他電路元件免受電壓波動的影響。本文將詳細解析MMSZ5236B穩壓二極管的技術參數，并探討其在實際應用中的價值。

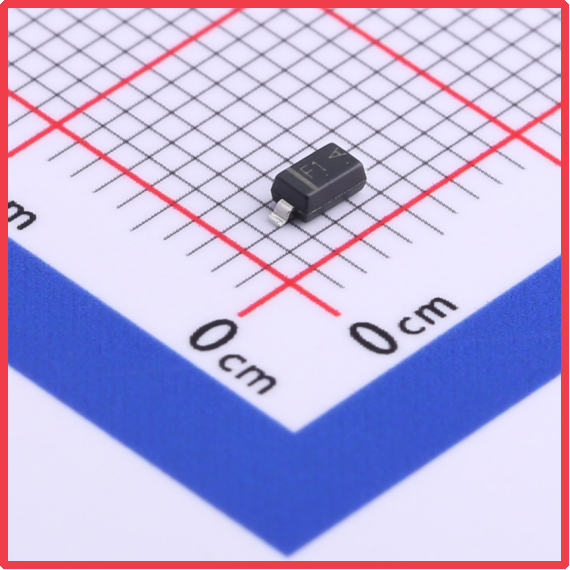

薩科微Slkor穩壓二極管MMSZ5236B產品圖

薩科微Slkor穩壓二極管MMSZ5236B規格書

一、技術參數詳細解析

穩壓值（標稱值）：MMSZ5236B的標稱穩壓值為6.8V，這意味著在正常工作條件下，它能夠維持約6.8V的穩定輸出電壓。這一精確的穩壓值使得它在需要穩定電壓源的電路中非常有用。

精度：MMSZ5236B的穩壓精度為±5%，即其實際穩壓值可能在6.46V到7.14V之間波動。這一精度范圍適用于大多數電子電路，能夠滿足大多數應用的需求。

功率：MMSZ5236B的功率為500mW，這是它所能承受的最大功率。在實際應用中，必須確保通過二極管的電流和電壓不會超過這個值，以防止二極管損壞。因此，在選擇穩壓二極管時，需要根據電路的實際需求來選擇合適的功率等級。

反向電流(Ir)：MMSZ5236B在6V的反向電壓下，反向電流僅為3nA。這一極低的反向電流意味著在二極管承受反向電壓時，其功耗極低，有助于降低電路的整體功耗。同時，低反向電流也意味著二極管在反向電壓下的穩定性更好，能夠更有效地保護電路中的其他元件。

正向電壓降：穩壓二極管在正向導通時會有一定的電壓降。對于MMSZ5236B，其具體的正向電壓降值取決于通過它的電流大小。在實際應用中，需要根據電路的具體要求來選擇合適的正向電壓降范圍。

薩科微Slkor穩壓二極管MMSZ5236B相關參數

二、應用領域探討

電源電路：在電源電路中，MMSZ5236B可以作為一個穩定的電壓參考源，確保電源輸出的穩定性。同時，它還可以保護電路中的其他元件免受過高或過低的電壓損害。

汽車電子：在汽車電子系統中，如ECU（電子控制單元）、傳感器、車載娛樂系統等，都需要穩定的電壓供應。MMSZ5236B能夠確保這些系統在復雜的汽車電氣環境中穩定運行。

LED照明系統：LED照明系統需要穩定的電壓和電流以保證LED燈珠的壽命和發光效果。它能夠提供穩定的電壓輸出，保護LED燈珠免受電壓波動的影響。

三、穩壓二極管的伏安特性

正向特性：

在正向工作區域內，穩壓二極管的電壓和電流關系與普通二極管類似。然而，與普通二極管不同的是，穩壓二極管被設計成在其正向工作區域內具有穩定的電壓降。

當電流增加時，穩壓二極管的電壓將保持穩定，這使得它能夠在電路中提供一個穩定的電壓源。

反向特性：

穩壓二極管在反向電壓低于其反向擊穿電壓時，具有很高的反向電阻，反向漏電流極小。

當反向電壓達到或超過其反向擊穿電壓時，穩壓二極管會發生反向擊穿，此時反向電流會突然急劇上升，而電壓則保持恒定。這種特性使得穩壓二極管能夠在電路中起到穩壓作用。

反向擊穿是可逆的，即當去掉反向電壓后，穩壓二極管會恢復正常工作狀態。

主要參數：

Uz（穩定電壓）：指穩壓管通過額定電流時兩端產生的穩定電壓值。對于MMSZ5221B，其標稱值為2.4V，精度為±5%。

Iz（反向漏電電流）：指穩壓管產生穩定電壓時通過該管的電流值。對于MMSZ5221B，在1V反向電壓下，反向電流為100nA。

Rz（動態電阻）：指穩壓管兩端電壓變化與電流變化的比值。動態電阻越小，穩壓性能越好。

Pz（額定功耗）：由芯片允許溫升決定，其數值為穩定電壓Vz和允許最大電流Izm的乘積。

溫度系數：

穩壓管的穩定電壓會隨溫度變化而略有改變。溫度系數描述了溫度變化1℃時管子兩端電壓的相對變化量。
