恒流電路的另外一種設計方案，你可能沒有使用過

其他|other else|

2022-03-18 00:58:44 6

提到恒流電路，作為硬件研發工程師相信不會陌生，在LED驅動相關項目設計的時候，經常會遇到此類電路問題；對于恒流電路，一般采用的方法是采用兩個三極管的互相鉗制電路或者是采用運放搭建的精密恒流電路，這兩種的恒流電路原理圖今天簡單介紹下

恒流電路設計： 1，三極管恒流電路： 43506b33b3b0f088c852d5cd3d2a19ec

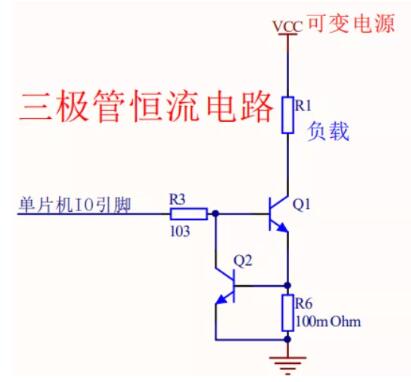

三極管恒流電路
三極管的恒流電路，主要是利用Q2三極管的基級導通電壓為0.6~0.7V這個特性；當Q2三極管導通，Q1三極管基級電壓被拉低而截止，負載R1不工作；負載R1流過的電流等于R6電阻的電流（忽略Q1與Q2三極管的基級電流），R6電阻的電流等于R6電阻兩端的0.6~0.7V電壓除以R6電阻阻值（固定不變），因此流過R1負載的電流即為恒定不變，即使R1負載的電源端VCC電壓是可變的，也能達到恒流的電路效果； 2，運放恒流電路： b4c4e46fc34d603d51edc0830cbb5d3d

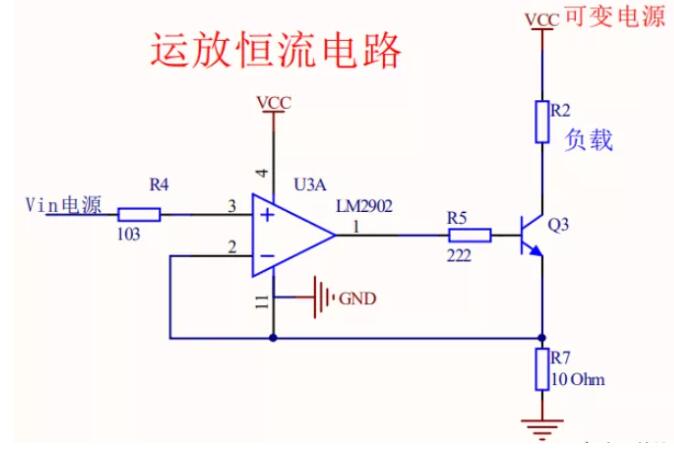

運放恒流電路
運放的恒流電路，主要是利用運放的“電壓跟隨特性”，即運放的兩個輸入引腳Pin3與Pin2電壓相等電路特性；當在電阻R4輸入Vin穩定電源電壓時，電阻R7兩端的電壓也為Vin不變，因此無論外界電路如何變化，流過R7電阻的電流是不變的；同三極管恒流電路原理分析一樣，R2負載的電流等于R7電阻的電流，所以即使R2負載的電源為可變電壓電源，R2負載的電流也是保持固定不變，達到恒流的效果；除去運用三極管與運放設計的恒流電路，芯片哥介紹另外一種恒流電路設計方案，主要是利用穩壓二極管的穩壓特性 f071cdcd1f076740ff94022638330287

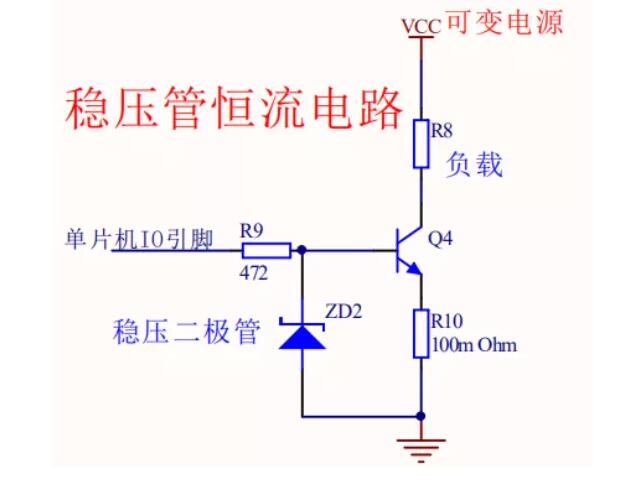

穩壓二極管恒流電路
穩壓二極管的恒流電路中，三極管Q4的基級電壓被限定在穩壓二極管工作的穩定電壓Uzd下，因此R10電阻的電壓等于Uzd減去三極管基級與發射級的導通壓降0.7V，即U=Uzd-0.7保持恒定不變，所以流過R10電阻的電流在VCC電源即使可變的條件下也是固定不變，也就是R8負載的電流保持不變，達到恒流的效果；

三種不同的恒流電路都能較好的滿足項目的設計需求，不知以上介紹的穩壓二極管恒流設計方案，小伙伴們是否采用過呢？
