薩科微slkor穩壓二極管ZM4728A的*解讀

其他|other else|

2024-06-08 04:29:36 549

在現代電子設備的設計中，穩壓二極管因其能在電路中提供穩定的輸出電壓而發揮著關鍵作用。其中，ZM4728A作為穩壓二極管家族中的一員，憑借其獨特的參數配置和優異的性能，在眾多電子應用中扮演著不可或缺的角色。本文將對ZM4728A進行詳細的解讀，包括其穩壓值、精度、功率、反向電流和阻抗等關鍵參數。

薩科微Slkor穩壓二極管ZM4728A產品圖

一、穩壓值

ZM4728A的穩壓值（標稱值）為3.3V，這意味著在正常工作條件下，它能夠穩定地將電路中的電壓維持在3.3V左右。這一特性使得ZM4728A成為需要穩定3.3V輸出電壓電路的理想選擇。

二、精度

ZM4728A的精度為±5%，即其輸出電壓的波動范圍在3.135V至3.465V之間。這一高精度的穩壓能力確保了電路的穩定性和可靠性，使得ZM4728A在各種應用中都能表現*。

三、功率

ZM4728A的功率為1W，這一適中的功率輸出使得它能夠應對大多數電子設備的需求。適當?shù)墓β瘦敵鲇兄诒３蛛娐返姆€(wěn)定性和延長器件的使用壽命。同時也確保了ZM4728A在正常工作條件下不會過熱，從而保證了其長期穩定的性能。

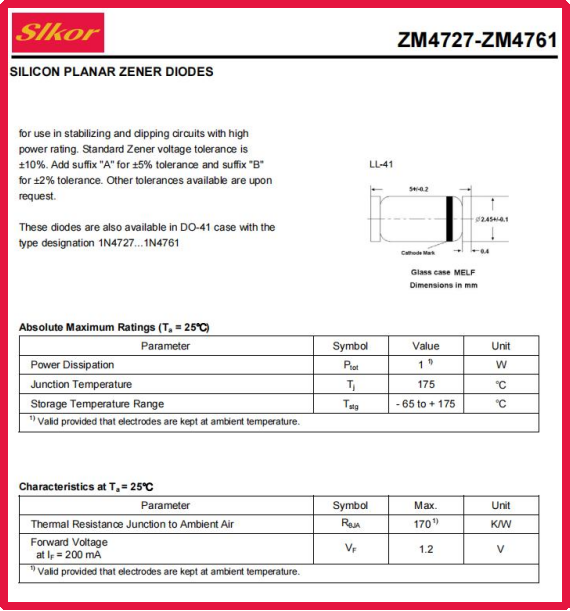

薩科微Slkor穩壓二極管ZM4728A規格書

四、反向電流

ZM4728A的反向電流（Ir）為150μA@1V，即在反向電壓為1V時，其反向電流為150微安。這一低反向電流特性有助于降低電路的功耗，提高能效。同時，低反向電流也意味著ZM4728A在反向電壓下具有較小的泄漏電流，進一步增強了電路的穩定性。

五、阻抗

ZM4728A的阻抗（Zzt）為10Ω，這意味著它在電路中表現出較低的阻抗值。低阻抗值有助于減少電壓降和功率損耗，同時提高電路的響應速度。這使得ZM4728A在需要快速響應和精確控制的電路中表現*。

薩科微Slkor穩壓二極管ZM4728A相關參數

六、應用場景

ZM4728A憑借其穩定的3.3V輸出電壓、高精度的穩壓能力、適中的功率輸出、低反向電流和較低的阻抗值，在多種應用場景中都能發揮*。例如，在電源電路中，ZM4728A可作為基準電壓源，為其他電路提供穩定的3.3V電壓輸出；在放大器電路中，它可用于穩定偏置電壓或工作點電壓，確保放大器的穩定性和線性度；在傳感器電路中，它可為傳感器提供穩定的3.3V參考電壓，提高測量精度和可靠性。此外，在數字電路中，ZM4728A也可作為穩壓源，為邏輯門電路提供穩定的電源電壓。

七、使用注意事項

在使用ZM4728A時，需要注意以下幾點：

確保輸入到ZM4728A的電源電壓不超過其最大額定電壓和功率，以避免損壞器件。

在高溫環境下，請確保ZM4728A的散熱*，以防止過熱影響器件性能。

在焊接和安裝過程中，請遵循相關操作規范，避免對ZM4728A造成機械損傷或熱損傷。

在使用前，請對ZM4728A進行檢測和測試，確保其性能符合設計要求。

八、穩壓二極管限流電阻的范圍

穩壓二極管限流電阻的范圍主要取決于所選二極管的最大額定電流和工作電壓。以下是關于穩壓二極管限流電阻范圍的詳細解釋?zhuān)?br/>

范圍確定：穩壓二極管限流電阻的范圍一般在10歐姆至100歐姆之間。這個范圍是基于二極管的額定參數以及其在特定電路中的工作條件來確定的。

選擇考慮：

●功率耗散：在選擇電阻時，需要考慮到電阻的功率耗散問題。為了確保電阻在電路中穩定工作，建議選擇功率稍大一些的電阻器。

●溫度系數：電阻器的溫度系數也是一個重要的考慮因素。為了保持溫度穩定性，通常采用金屬膜電阻器或者貼片電阻器。

●工作條件：穩壓二極管在工作時需要保持一個最小穩定電流Izmin。為了保證這個基本電流，限流電阻需要按照特定的公式進行設計。這個公式通常涉及到輸入電壓的變化范圍、負載電流的變化范圍以及穩壓二極管的穩壓值和最大工作電流等參數。
