近兩年來，氮化鎵在消費類電源領域的發展迅速，無論是高性價比的高頻QR反激拓撲還是主打高性能的有源鉗位反激，亦或是百瓦大功率專用的LLC，市面上的氮化鎵快充新品一直都層出不窮。

當然，技術的成熟也會讓產品的性能和賣點都面臨著同質化的問題，為了尋求產品的更多差異化，電源廠商也是絞盡腦汁。比如，近日充電頭網就拿到了一款由鐵甲推出65W氮化鎵快充新品，除了目前主流氮化鎵充電器小巧便攜、大功率輸出、多設備支持等優點外，它還加入了無線智能互聯功能，用戶可以通過APP連接充電器，查看并設置充電器的參數，讓充電器進入智能化時代。

在前不久，充電頭網也已經針對鐵甲這款充電器的性能和基本功能進行了評測，今天繼續為大家分享其拆解，一起來看看這款能夠連接APP的充電器，內部究竟是如何設計的。此前充電頭網還拆解過一款鐵甲的20W PD快充充電器。

一、TEKA鐵甲65W氮化鎵充電器外觀

0c7307163164de624507c1ceccc9fa1d

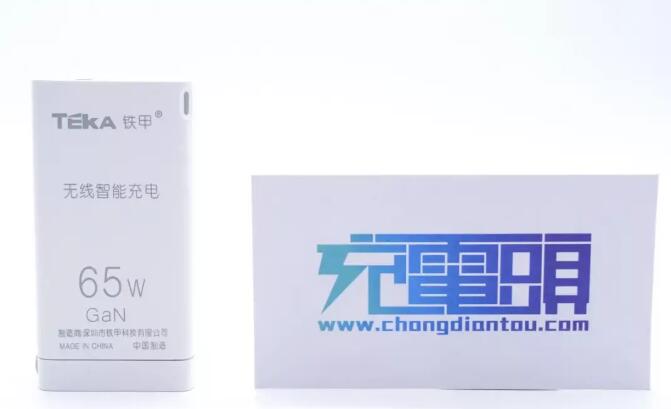

鐵甲的65W氮化鎵無線智能充電器采用的是白色阻燃材質，正面印著非常豐富的產品信息，其中65W、GaN以及無線智能充電便是這款產品的主要特點。制造商為：深圳市鐵甲科技有限公司。

a66d984375ad4db90c7817d7204faaf5

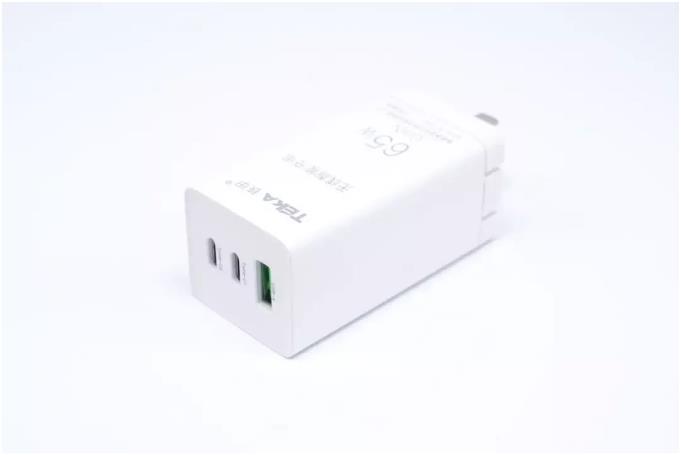

充電器輸出端標配的是2C1A三個輸出接口，其中兩個C口在單口輸出時，均可實現65W功率，并可以同時為三臺設備同時充電。

919a08c053775aa0c3a0d0ad38de5736

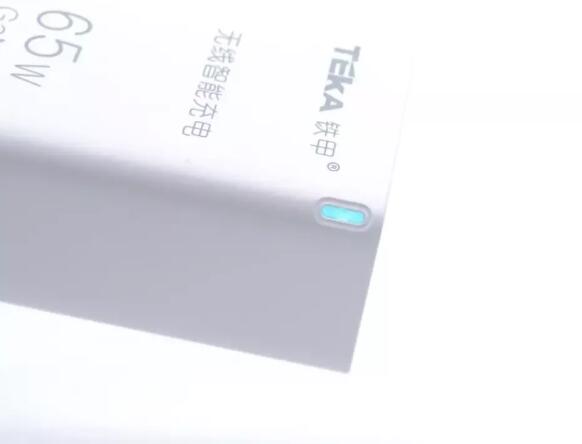

靠近輸出端的角落設有一顆LED指示燈，在接通電源之后，發出淡藍色光。

7e9f1f697fd22f16d78d7351d7ae9b96

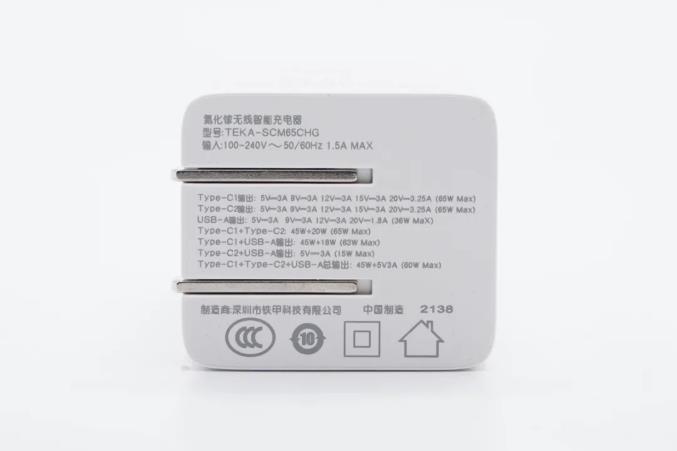

充電器配備折疊插腳，利于收納和攜帶。插腳側印著具體的參數信息，型號為TEKA-SCM65CHG，支持100-240V的寬電壓輸入，C1接口和C2接口均支持65W輸出；A口最大支持36W輸出；C1+C2輸出：45W+20W；C1+A口輸出：45W+18W；C2+A輸出：5V3A，C1+C2+A口輸出：45W+15W。

5cd481170a20379f9090618c87158bfb

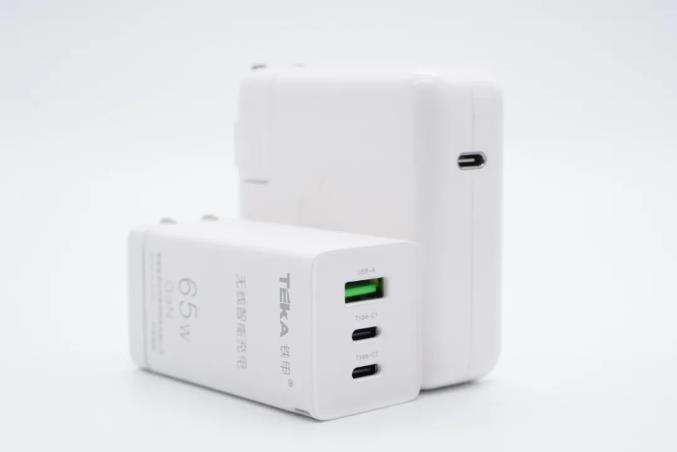

通過對比發現，鐵甲這款65W三口氮化鎵快充的體積僅相當于蘋果原裝61W快充的一半左右。

9ef0e8c6f9e0b7d8fa9ae61b0aa85972

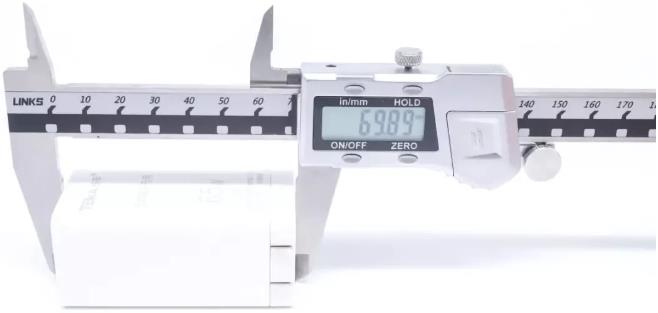

尺寸方面，使用卡尺實測充電器的長度約為69.89mm。

47bf844d15bc7f0f1649c4e872f1a14c

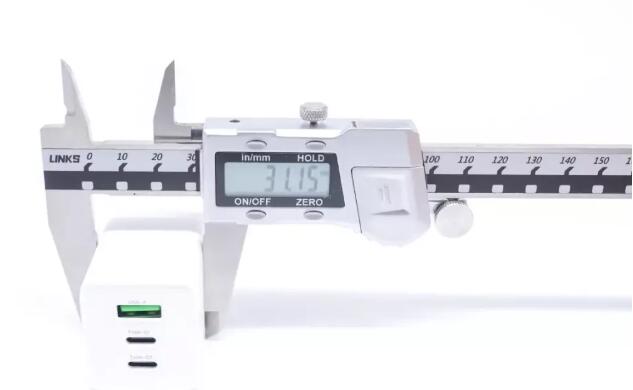

寬度約為31.15mm。

bd6c6266f3c155f40e9ded4443d32fc9

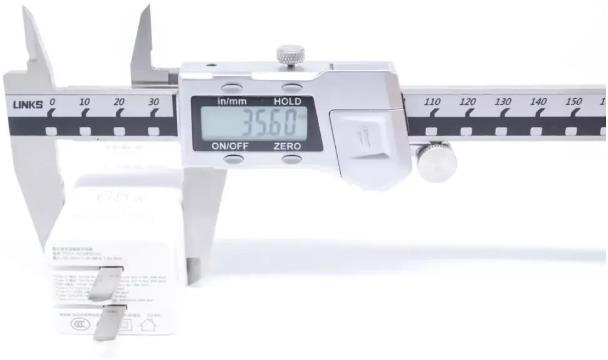

厚度約為35.60mm。

76fe562217f9c36d9d400483c66f122a

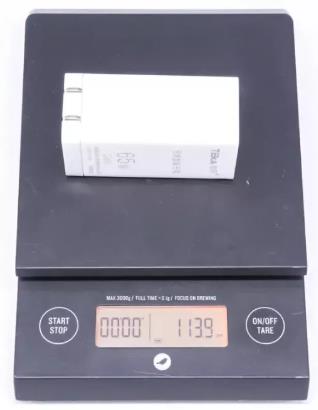

凈重約為113.9g。

5f22b3f868c41e7f4b47e83260c70ac5

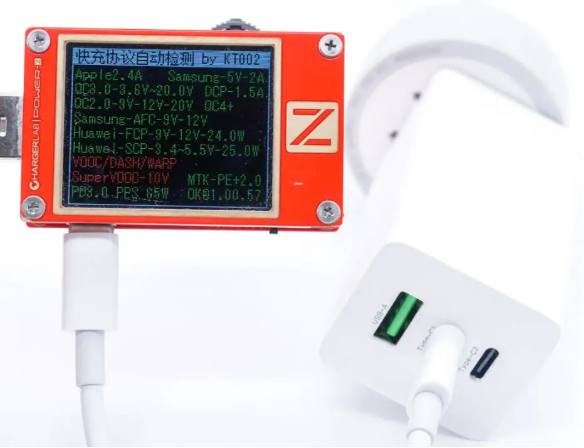

使用ChargerLAB的POWER-Z KT002讀取USB-C1接口的快充協議，實測支持PD、PPS、Apple2.4A、QC2.0、QC3.0、QC4+、AFC、FCP、SCP、PE快充協議。

ec6a75fe1c5faf9c221980b07bd7a694

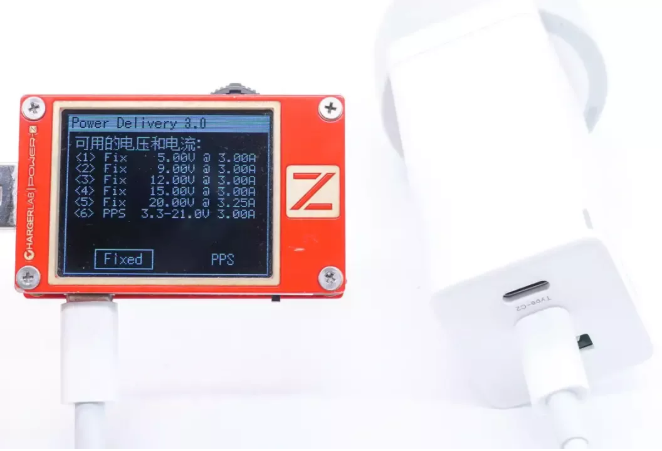

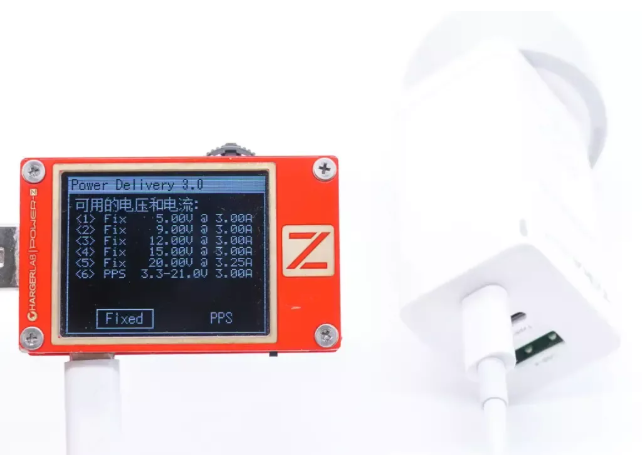

當USB-C1觸發PD快充輸出時可以提供5-15V3A、20V3.25A五個固定輸出檔位，以及3.3-21V3A一組PPS檔位。

0f3cdf71a1ac36196a8fda8089f0645b

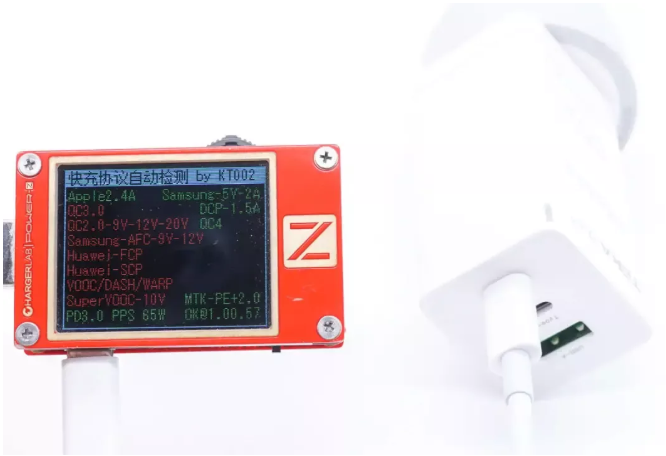

同樣，讀取USB-C2接口的快充協議，實測支持PD、PPS、Apple2.4A、QC4.0以及PE快充協議。

19c58fd6d71dc26bf088cbd277f34bcf

USB-C2同樣支持5-15V3A、20V3.25A五個固定輸出檔位，以及3.3-21V3A一組PPS檔位。

二、TEKA鐵甲65W氮化鎵充電器拆解

9ec46484277e777c294d17e1d21d9d40

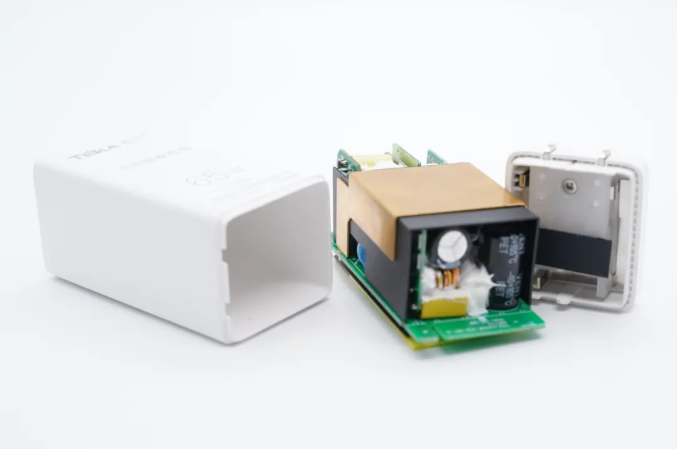

打開充電器為顆，取出內部PCB板。可見其內部電源模塊被絕緣板和黃銅散熱片包裹。

c95e230d749c7470b91beb50fc17764e

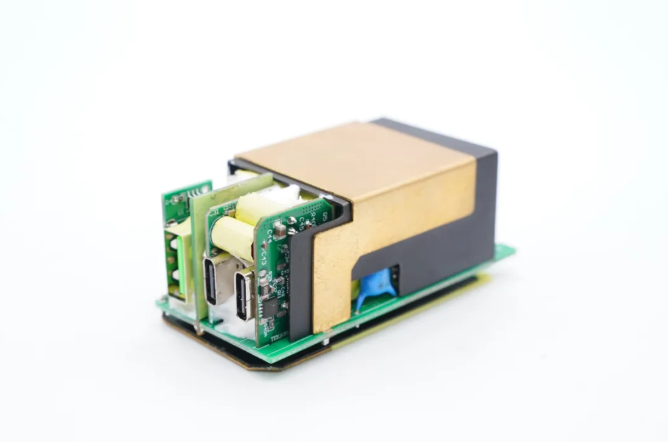

散熱片主要覆蓋在電源模塊的AC-DC電源部分。

23c037e25a5aed2b4a74bd51a0689c05

主PCB板背面同樣是采用了一塊散熱片進行全覆蓋。

b427ec5b1d2cbc30ac70ea828a55b3cd

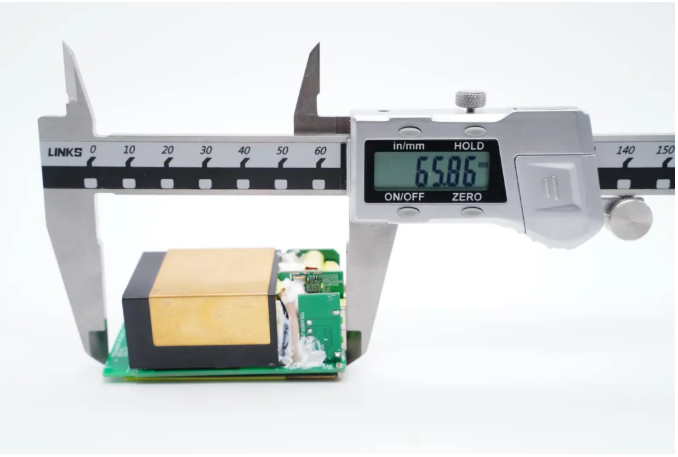

內部PCB板長度約為65.86mm。

af05bc8fe08601f67a9fa9f8190cc155

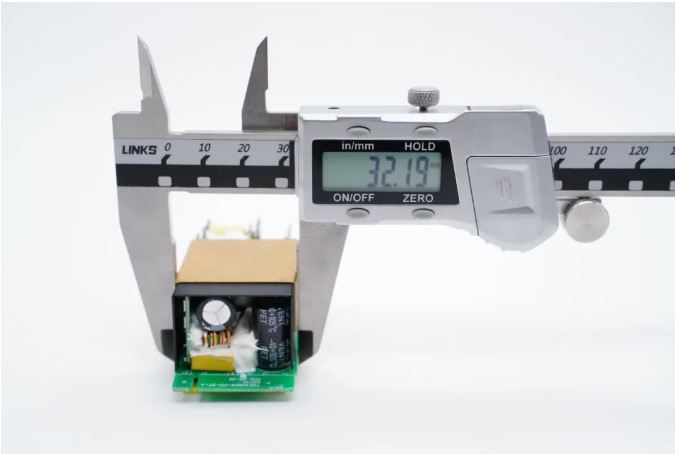

寬度約為32.19mm。

18529e3516fa923a367432d20328eec0

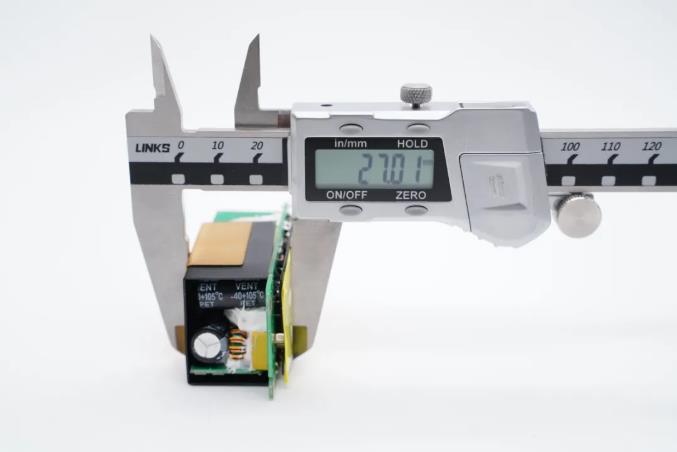

厚度約為27.01mm。

178250bdcb4ff8edfb674b672683c25c

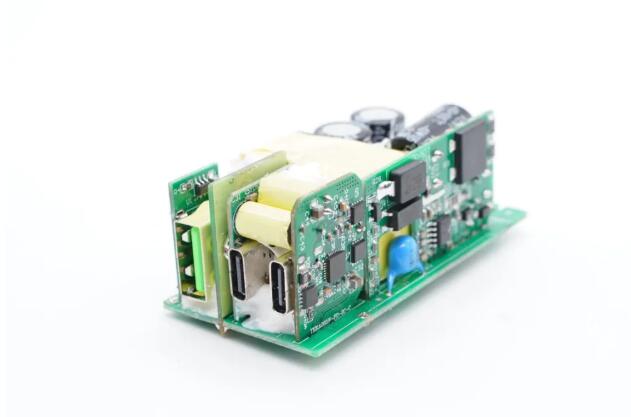

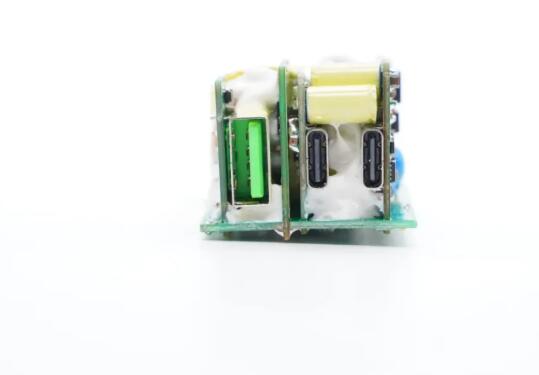

將包裹在PCB板外圍的散熱片拆除。可見這款電源模塊有多塊PCB板組成，初級部分側面設有一塊PCB板，輸出端三個接口分別由一塊PCB板焊接，此外還有一塊PCB板用于無線智能控制。

b9439074f6b196ccd570139e7afee56b

輸出端的PCB板之間均采用注膠處理，起到固定和散熱的作用。

a3e0688ec09593a275e5b269f7547c6d

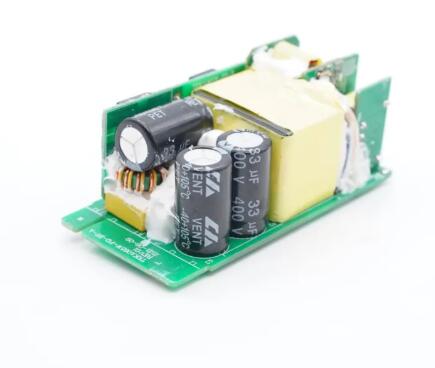

從輸入端來看，主要有電解電容、共模電感、變壓器等器件，同樣有注膠處理。

305a7bf12eaa22868c1f08df34ed5e76

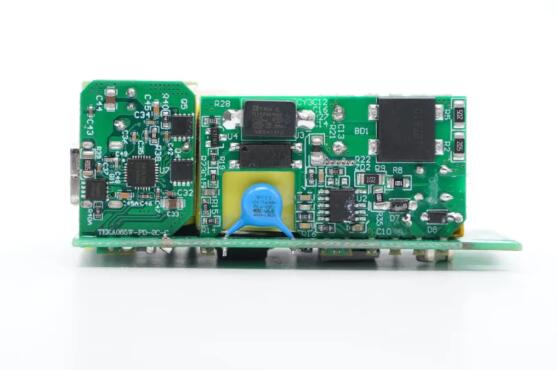

側面來看，右邊的初級PCB板設有整流橋、PWM主控芯片、Y電容、光耦等器件，左側的PCB板設有二次降壓電路。

0ae2c4363f5cbc7eab2fc1039a2d4ccb

PCB板背面設有氮化鎵芯片、Y電容、同步整流MOS等器件。

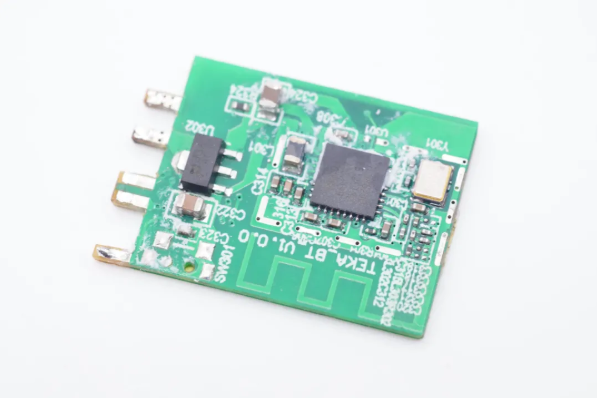

充電頭網觀察分析發現，這套電源模塊由開關電源輸出固定電壓，再通過二次降壓電路實現多口快充輸出。其中開關電源部分采用的是業界主流的高頻QR反激拓撲架構，次級部分除了常規的二次降壓電路之外，還獨立設有一個物聯網模塊。

c490bb0bc0526641753504d4c45068e5

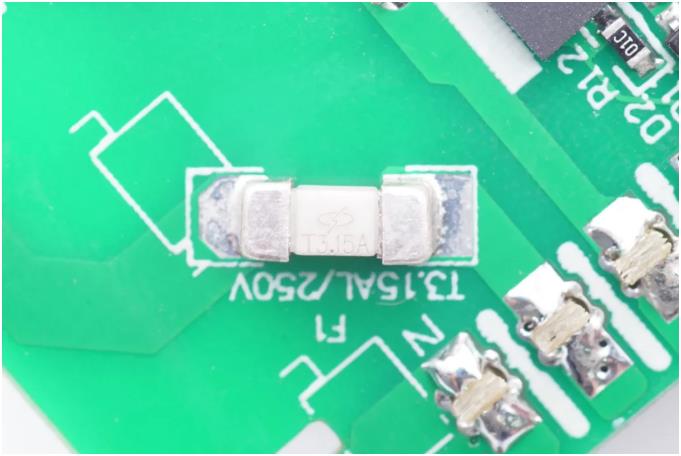

輸入端采用了一顆3.15A的延時保險絲。

c9e0d91e617f614a1b0f92e16b8f6a05

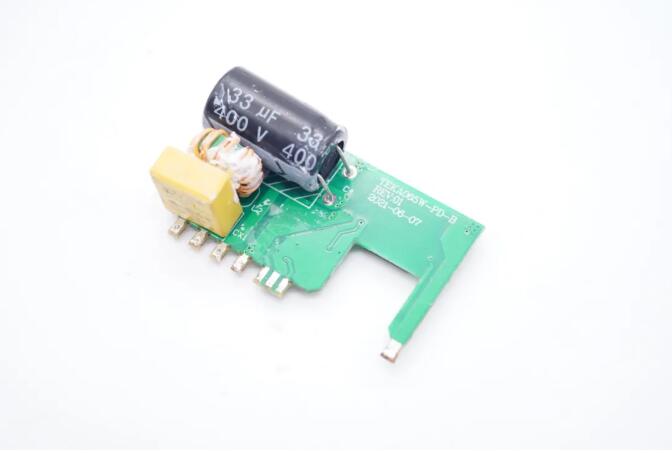

將側面PCB板拆除，上面設有一顆共模電感、一顆安規X電容和一顆高壓濾波電解電容。

a9fe4e77734217505821cf028274cb58

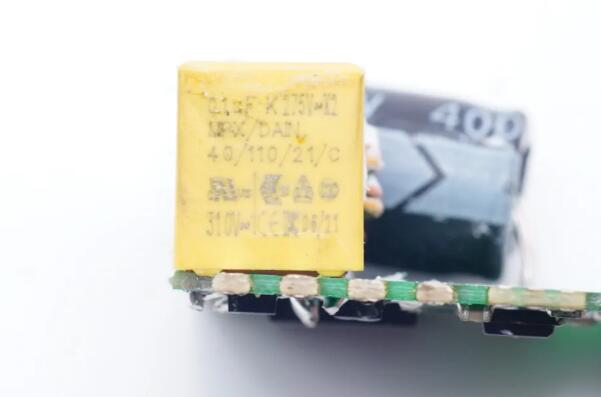

安規X2電容規格為0.1μF。

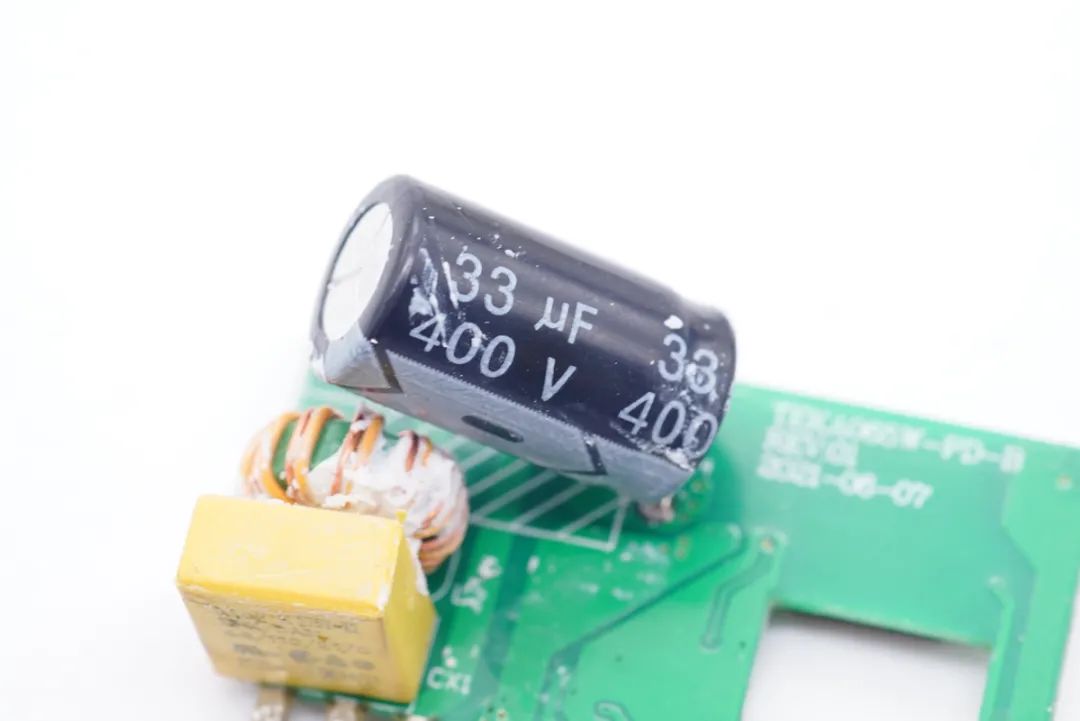

高壓濾波電解電容規格為400V 33μF。

93613323c2b593e94578f05f56559097

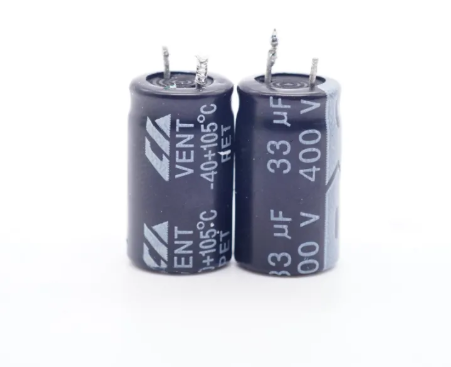

另外兩顆高壓電解電容位于主PCB板上，規格均為400V 33μF。

343928f8bcb1eb9a4f83f494c2b032fe

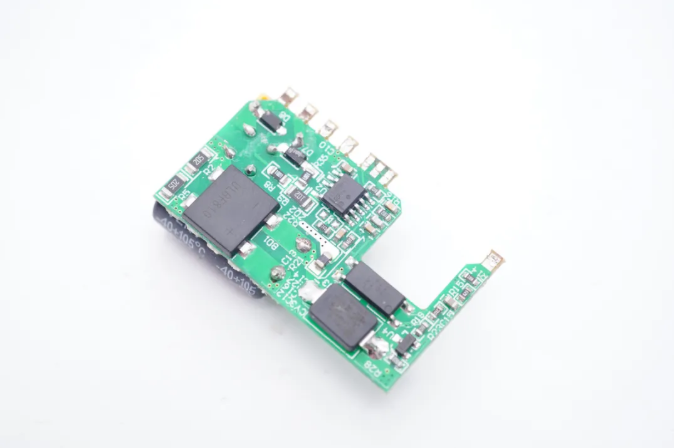

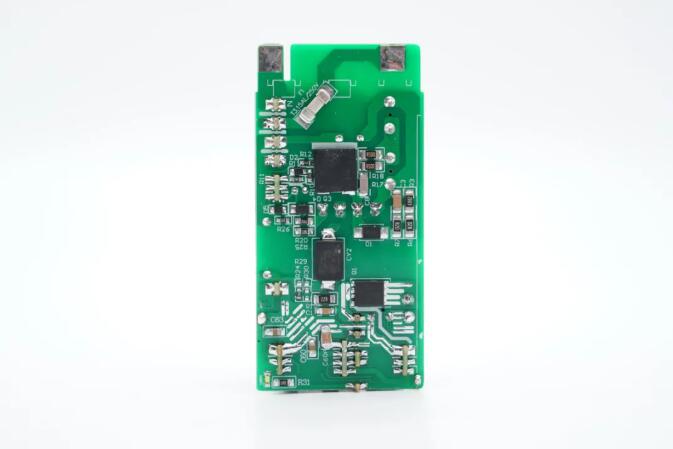

下面來看一下PCB板背面的主要器件。

69797d2c82c1cd2dd3e896186222bc53

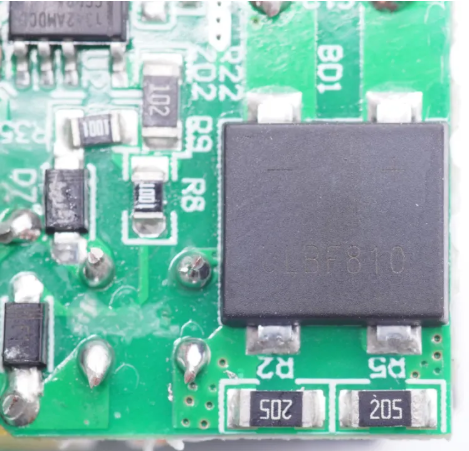

絲印LBF810的整流橋。

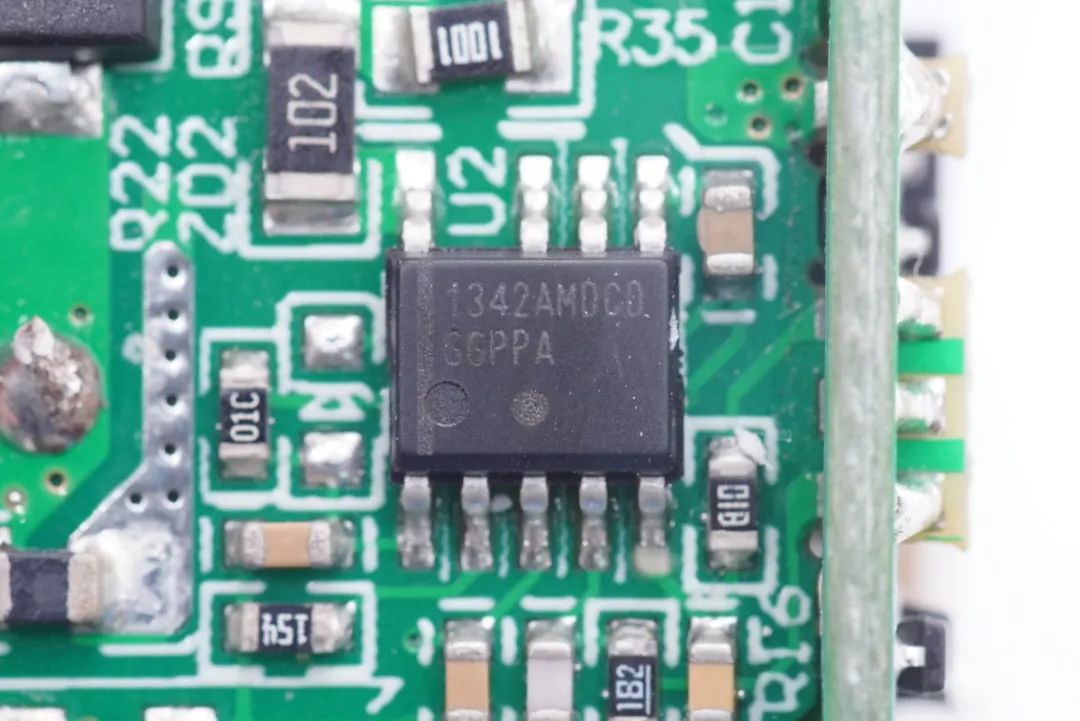

氮化鎵主控芯片采用的是安森美NCP1342。這是一顆高頻反激準諧振初級PWM控制器，內置主動X2電容放電、支持寬范圍Vcc供電、支持外接熱敏電阻進行過熱保護和多重完善的保護功能。

9710fefe1f11c9371508905ee14049a8

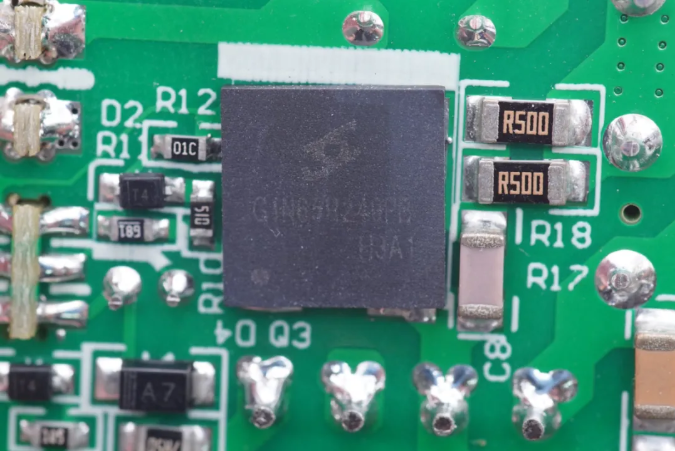

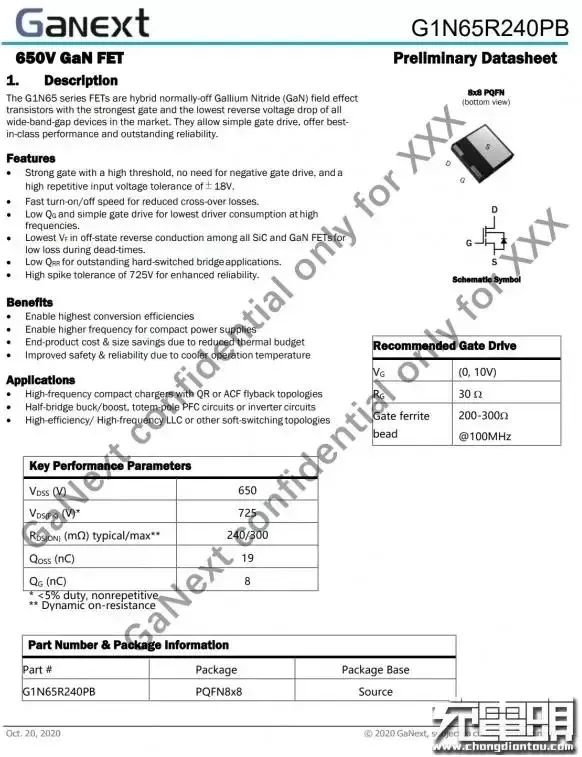

充電器的氮化鎵開關管型號為G1N65R240PB，來自珠海鎵未來科技有限公司。該器件采用PQFN8*8封裝，耐壓650V，導阻240mΩ，柵極耐壓支持±18V，無需負電壓驅動，簡化驅動器設計。適用于高頻緊湊的QR或ACF反激架構，適合半橋降壓/升壓，圖騰柱PFC電路或逆變電路，適用于高頻高效LLC或其他軟開關拓撲。

1a6c9d8f676630f245abd9f40493353d

充電頭網了解到，該氮化鎵功率器件此前已被綠巨能65W三口氮化鎵快充充電器、悅米65W 1A1C氮化鎵快充充電器、唯沃豐65W 2C1A氮化鎵快充充電器等產品采用。

8ac7b18d0865350a32ac01f9aa4754dc

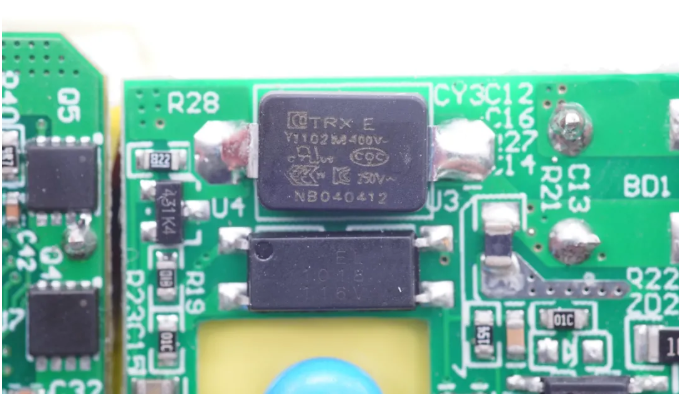

貼片Y電容來自特銳祥來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

8c1903c62fe5da943b713fc37865de75

充電頭網了解到，特銳祥貼片Y電容除了被貝爾金、安克、QCY、聲麗、麥多多、OPPO、聯想、努比亞、倍思、海陸通、*衛等品牌的數十款快充產品使用，此外還被伊戈爾40W LED驅動電源、長虹42英寸智能網絡電視42P3F內置電源、卓飛航45W氮化鎵超快墻充等產品使用，性能獲得客戶一致認可。

d9dbe09c410263c0902c89cc336c2fec

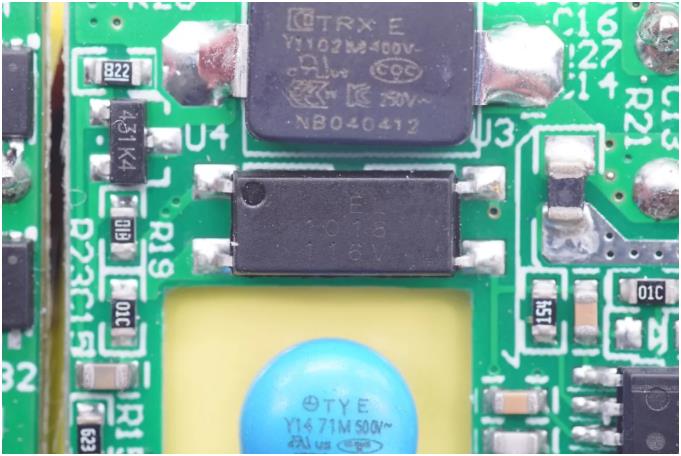

光耦來自EL億光，用于輸出電壓反饋。

0b9f4fdd18d0dbeb73159b647860a6d6

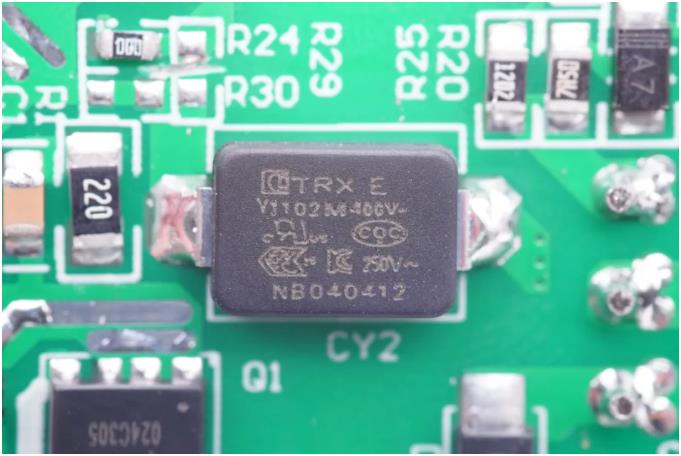

主PCB板上還設有一顆特銳祥的特片Y電容。

95441024128270b49db84cc1ce3592fb

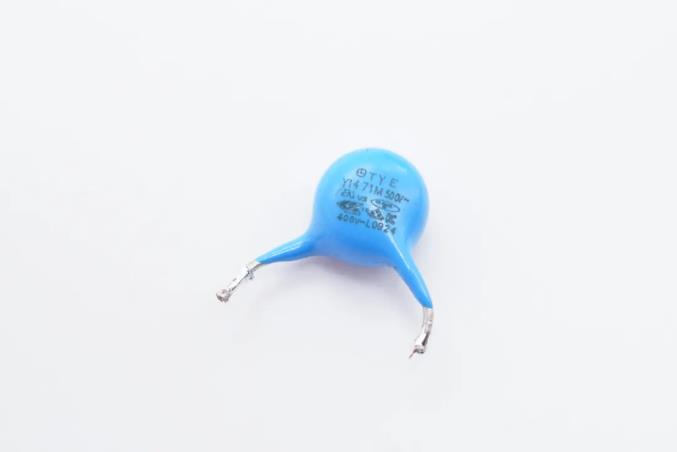

另有還有一顆插件式Y電容。

4200c770df2147b5bd1dddc50c4b3ba9

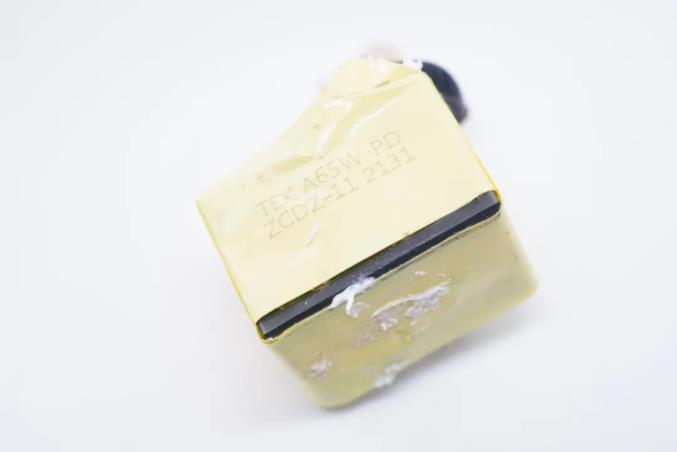

變壓器使用絕緣膠帶包裹，并且絲印了功率等信息。

37434fd793b85b3f697b162df6a054ae

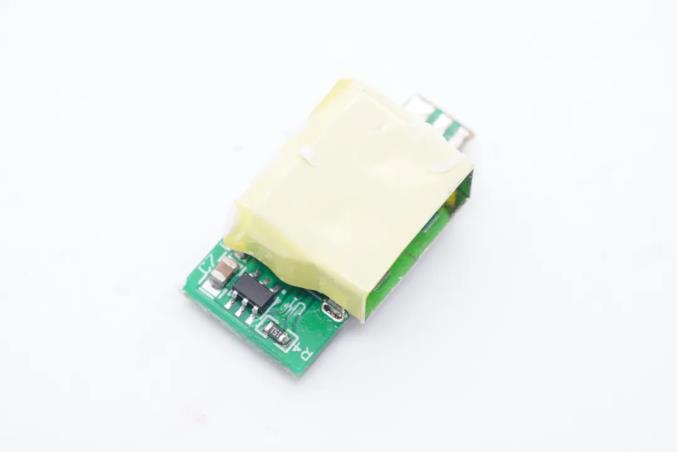

同步整流芯片設置在USB-A接口所在的PCB板上。除了同步整流控制器外，PCB板上沒有其他控制電路。

7b97acf2d887ff27a96eaae07376e182

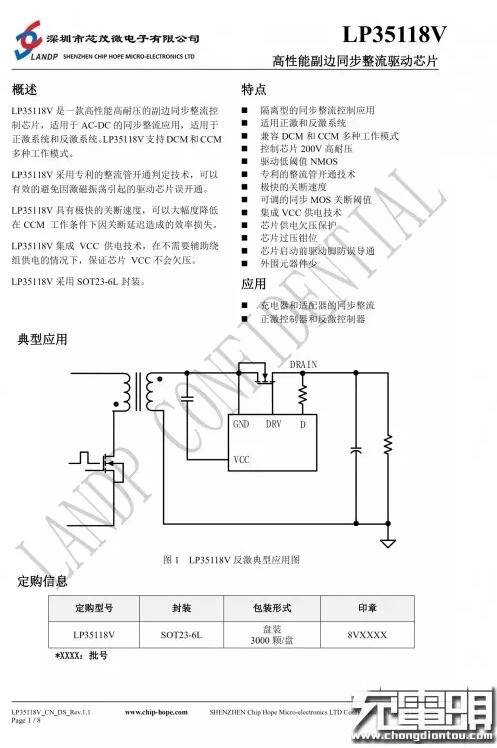

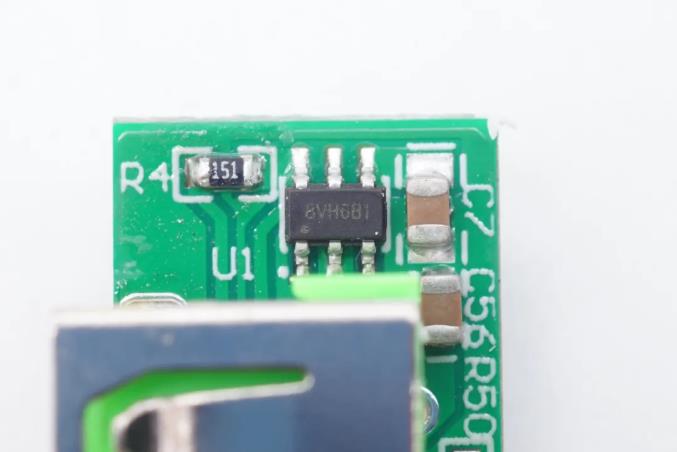

這顆同步整流控制器來自芯茂微，型號LP35118V，采用SOT23-6L封裝，適用于隔離開關電源應用；支持正激和反激拓撲架構，支持DCM和CCM工作模式。具有超快的關斷速度，可以減小CCM工作模式下的開關損耗。同時，LP35118V還內置VCC供電技術，確保無需輔助供電，在不同輸出下正常工作。

6dc5ff7515359603836bfe502f40ca8e

芯茂微LP35118V最高耐壓可達200V，可使用邏輯電壓驅動的NMOS，內置專有的整流橋導通技術，具有超快的關斷速度以及可調節的同步整流管關閉閾值。內置VCC欠壓保護、過壓鉗位、驅動噪聲抑制等功能、外圍元件精簡、適用于充電器和適配器的同步整流。

充電頭網里了解到，采用該芯片的產品還有機樂堂20W 1A1C快充充電器、悅米65W 1A1C氮化鎵快充充電器、唯沃豐65W 2C1A氮化鎵快充充電器等。

0061e5f10c6462a2fb0be4b178757ce9

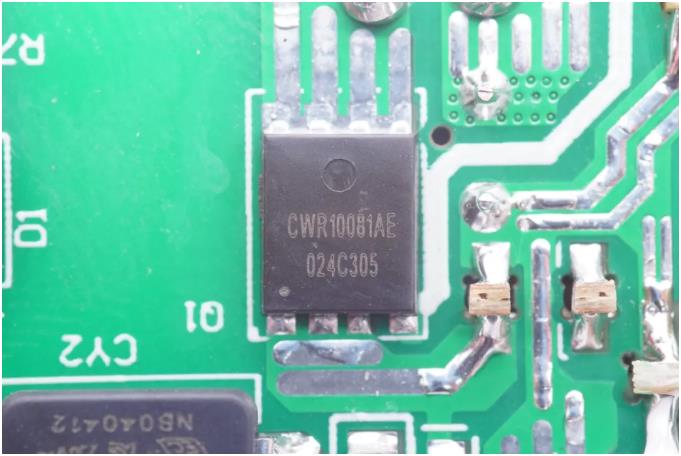

同步整流MOS絲印CWR10081AE。

0b0a24fdeda842ade47d0ab509a82409

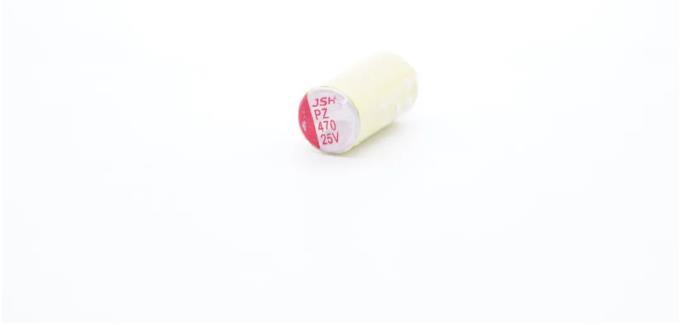

同步整流輸出濾波采用了一顆萬京源的固態電容，規格為25V 470μF，纏繞膠帶絕緣。

7a2c4c4d134d6253b6b7e78867b9a70c

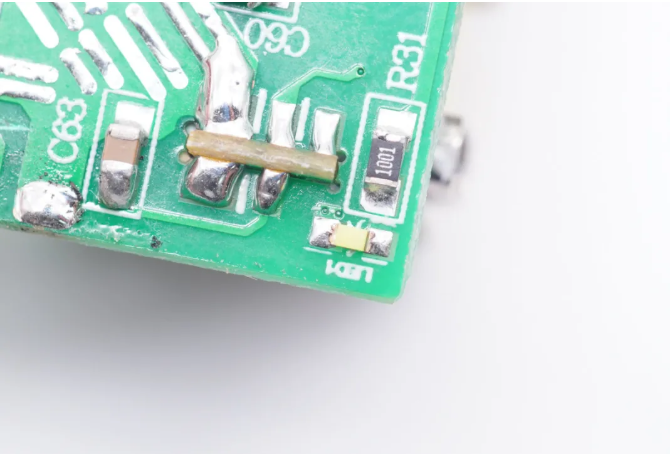

主PCB板角落設有一顆LED指示燈。

7d443253b34461c4426de59f61069c10

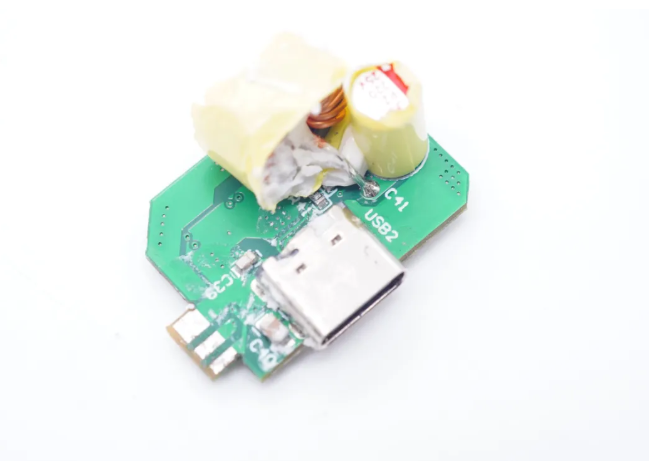

拆下C2接口所在的PCB板，正面設有降壓電感、濾波電容以及USB-C接口。

29b7196d5bbd503ba6fe6939faded051

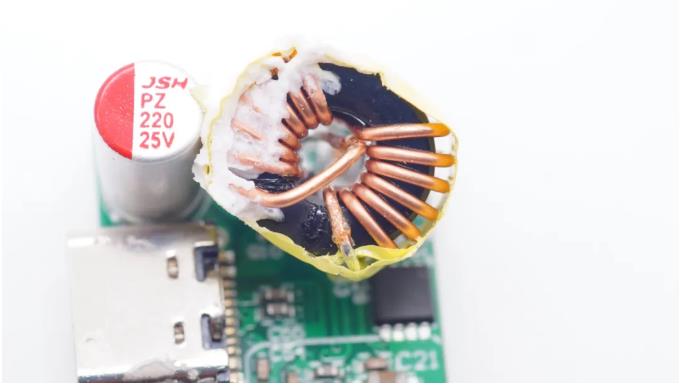

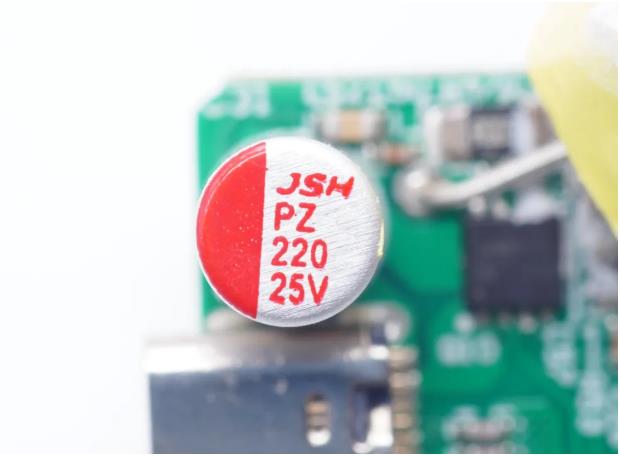

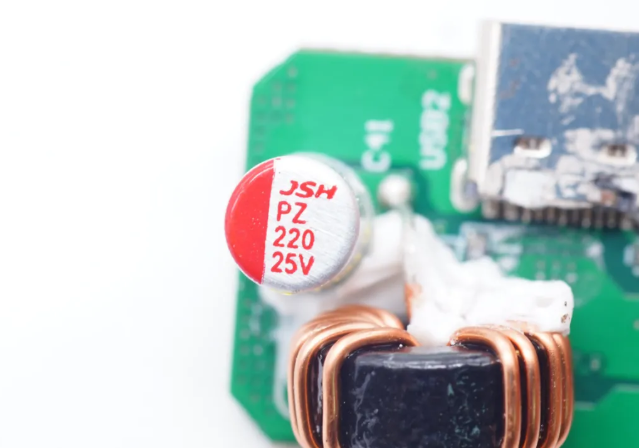

輸出濾波采用了一顆25V 220μF的固態電容，來自萬京源。

3fcdebb230a47687a2f563c7f60b53e8

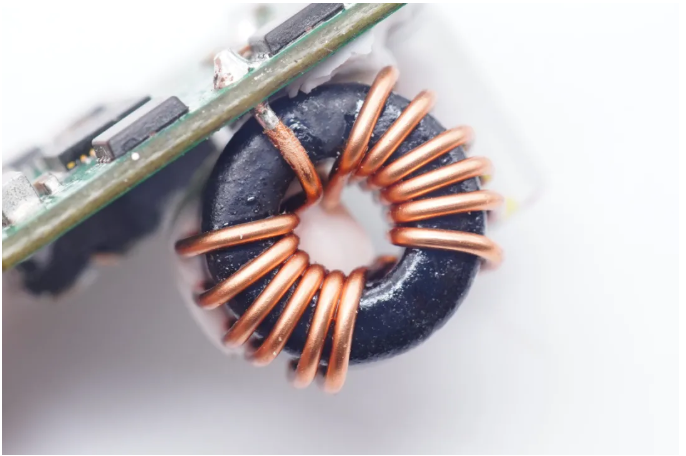

降壓電感特寫。

9adf34d9e7081178824974ee21e9723d

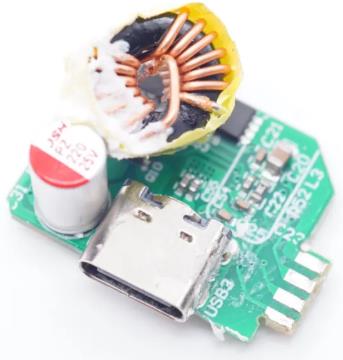

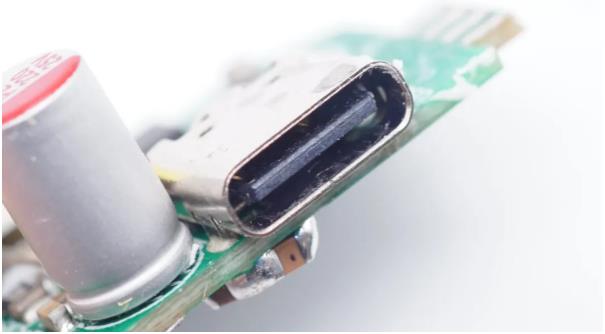

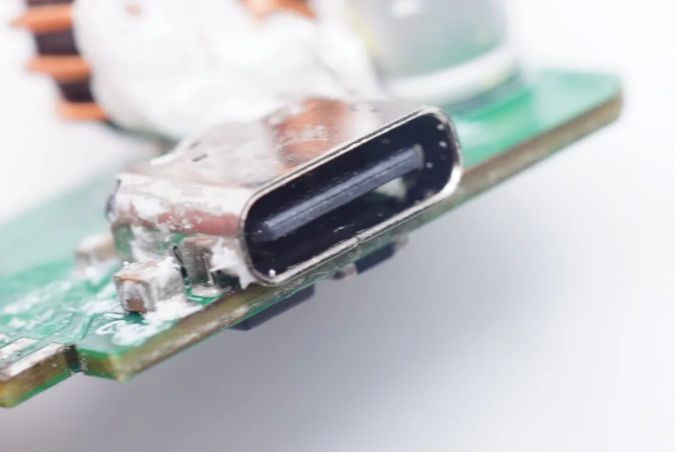

C2接口特寫。

d5ebc218fd8dfd0ee74635ef748a20f2

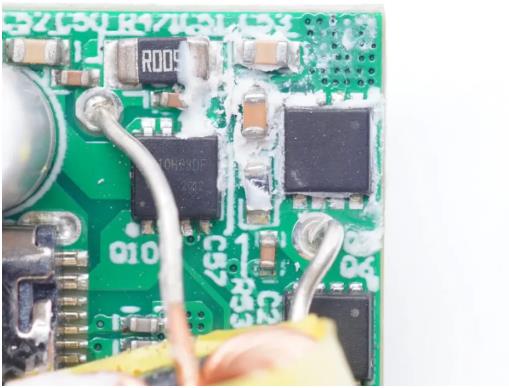

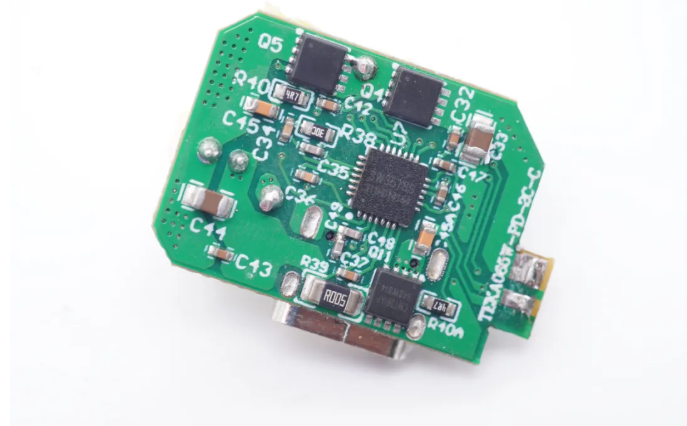

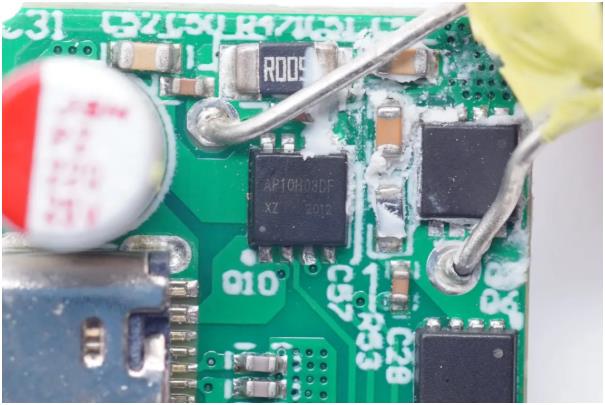

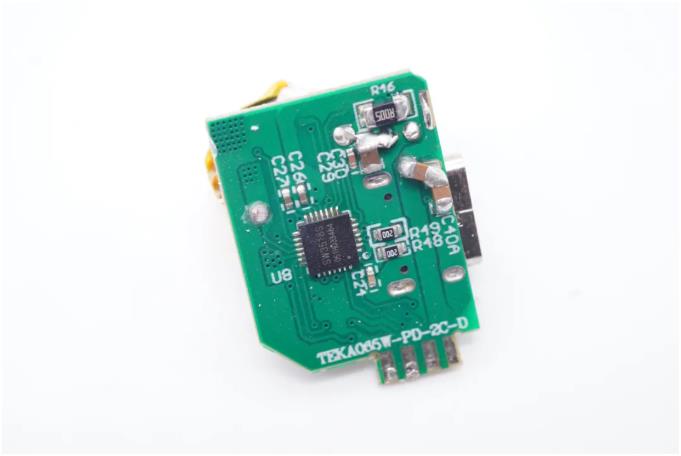

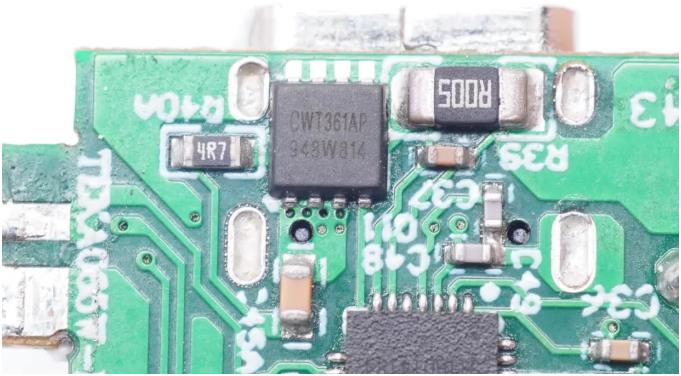

PCB板背面居中是一顆高集成降壓控制器，兩個降壓MOS管，此外還有一顆VBUS開關管。

2da039e7964a8e7b63d8e39423b2a988

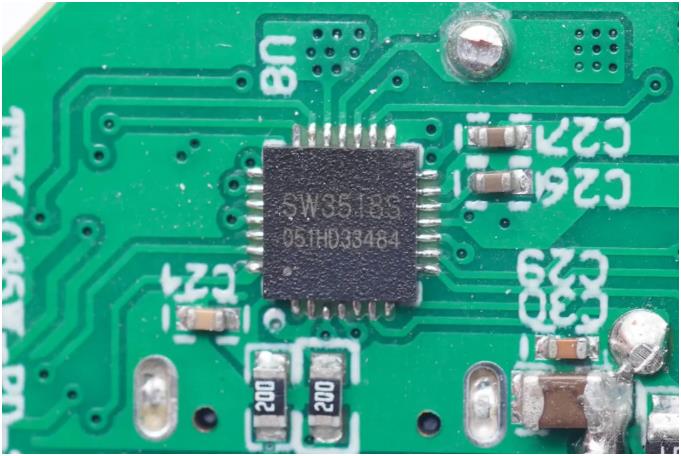

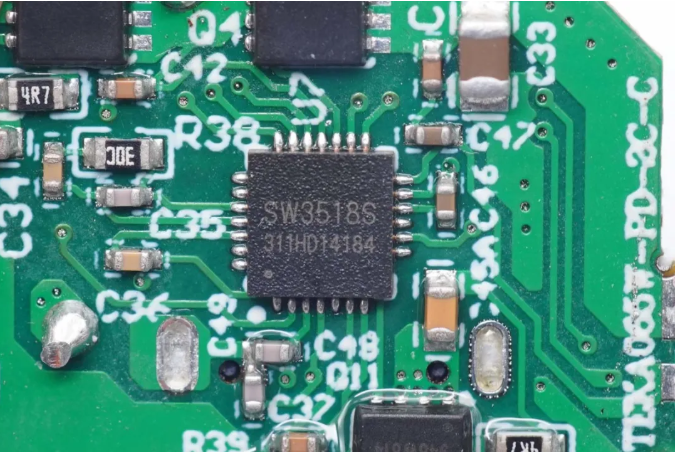

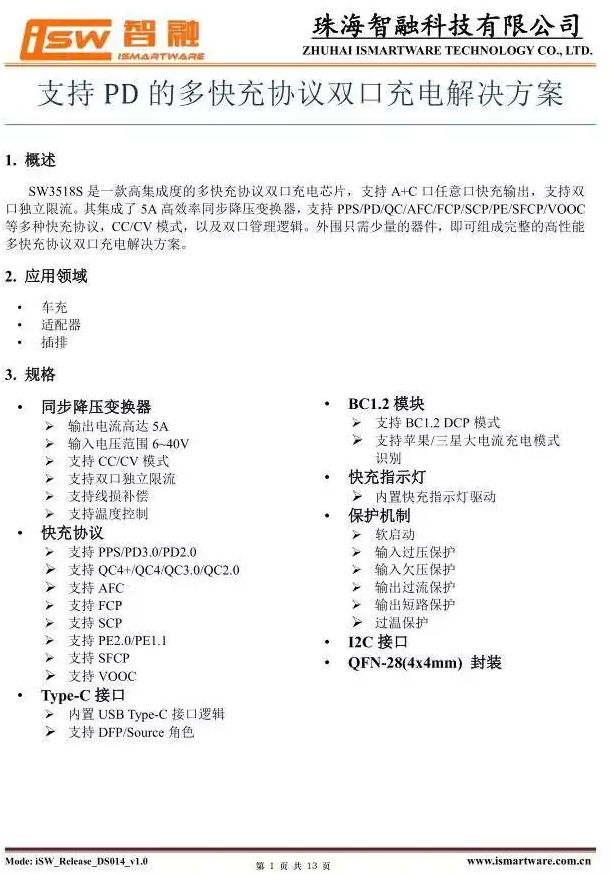

來自智融的高集成降壓和協議識別芯片SW3518S，這是一款高集成度的多快充協議雙口充電芯片，并已經通過了VOOC認證。芯片支持A+C口任意快充輸出，支持雙口獨立限流，集成了5A高效率同步降壓變換器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、VOOC等多種快充協議，最大輸出PD100W。
