了解這幾個點 輕松玩轉示波器！

其他|other else|

2024-03-20 22:36:08 870

示波器是一種電子測量儀器，用于顯示電壓隨時間變化的波形圖像。它通常由屏幕、控制按鈕、輸入接口和觸發電路等部分組成。示波器可分為模擬示波器和數字示波器兩種類型，數字示波器在現代電子工程中得到廣泛應用。在電子工程領域，示波器是一種不可或缺的工具，能夠幫助工程師觀察、分析和測量各種電信號。通過熟練掌握示波器的使用技巧和方法，工程師可以更好地理解電路運行情況，解決問題并提升自己的專業水平。本文將介紹示波器的一些基本概念，以及如何使用示波器實現基本的測量。

什么是示波器？

“示波器是一種電子測量裝置，它可以顯示電壓隨時間的函數圖。這使用戶能夠同時觀察電壓和時間的變化。許多示波器可以在其屏幕上顯示多個電壓信號，這使我們具有比較這些信號行為的能力。”

DigiKey示波器

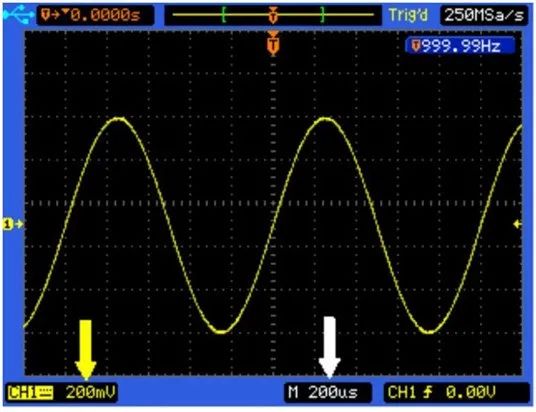

上圖，我們可以看到兩個觀察結果:

波形的峰對峰電壓可以沿著縱軸測量。它是五個主要分區，垂直增益設置為200mv /分區(見黃色箭頭)，這給出了1伏峰對峰的信號幅度。
橫軸為時間，范圍設置為200μs/分頻(見白色箭頭)。正弦波的一個周期跨越五個主要部分，所以周期是1毫秒，這意味著頻率是1千赫。(這個特殊的示波器有一個計數器，在右上角顯示信號的頻率。)

示波器常用的功能：

測量電壓、電壓差和時間間隔。
測量重復信號的頻率。
比較兩個或多個隨時間變化的信號，并查看它們之間的關系(例如，一個波形上的特定特征是在另一個波形上的特征之前還是之后出現)。
捕捉瞬變，故障等特別的行為。
測量波形的直流和交流部分。
測量波形的各種特性，如峰對峰電壓、均方根電壓、周期、上升時間、下降時間等。
檢查信號上的噪聲，以及修改電路或電纜如何改變信號噪音。
通過直觀地比較電路的輸入和輸出波形來尋找電路中的失真——或者使用示波器將它們相減并查看數學差異。

符號的解釋

符號	含義
G	千兆
Hz	頻率單位
k	千
m	毫
M	兆
n	納
p	皮
s	秒
S /div	秒/格（division），示波器的時基設置(即掃描速度)
V/div	V/格（division），示波器垂直放大器的垂直增益
Vpp	峰對峰電壓(V)
Vrms	RMS(均方根)電壓(V)
Ω	歐姆
μ	微

讀取示波器基本信息

信號與波形

就示波器而言，“信號”一詞是指可能隨時間變化的電壓。其中一個區別是信號是否具有周期性。周期性意味著信號在不同的間隔內重復地取相同的一組值。正弦波是周期性波形的一個例子。讓我們來看看它的一些特征:

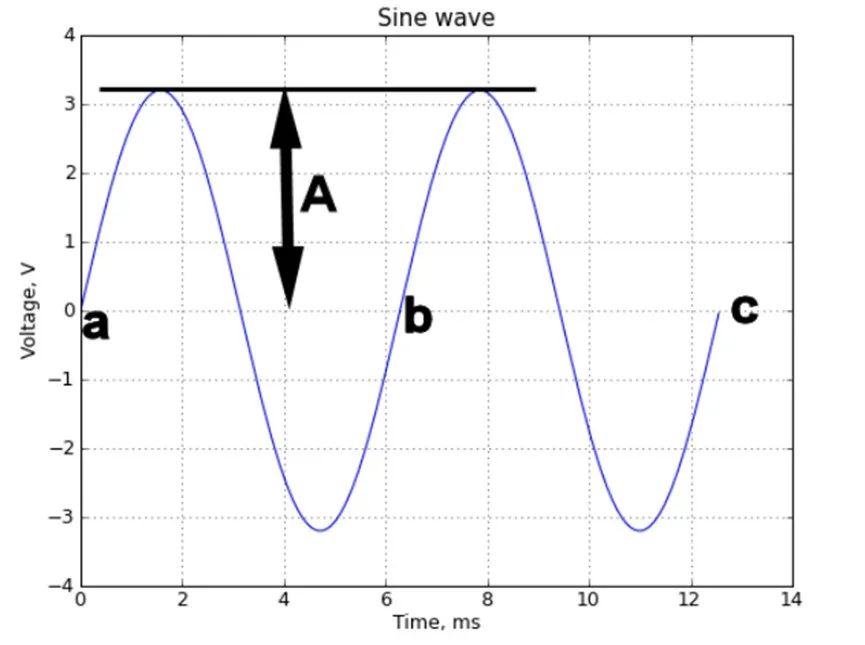

正弦波

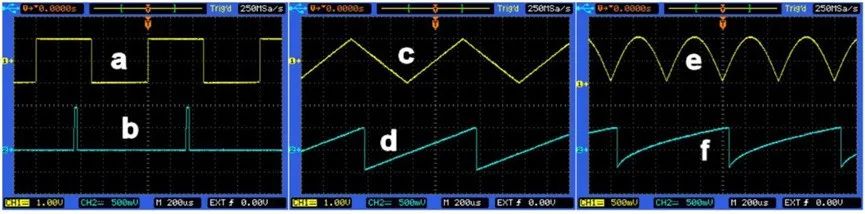

非正弦波形

A - 方波

B - 脈沖波

C - 三角波

D - 斜波（也叫鋸齒波）

E - 整流正弦波

F - 平方根波（振幅與波周期開始時間的平方根成正比）

屏幕格線

最原始的測量技術是使用屏幕上的格線和計算格數。

舉例：

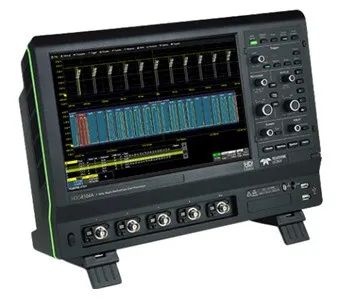

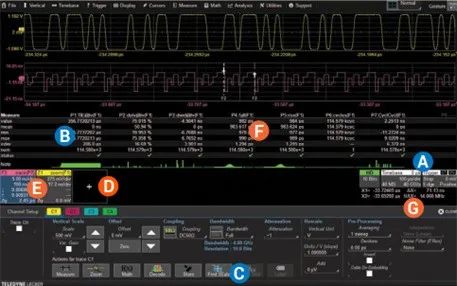

Teledyne 的 HDO4104A

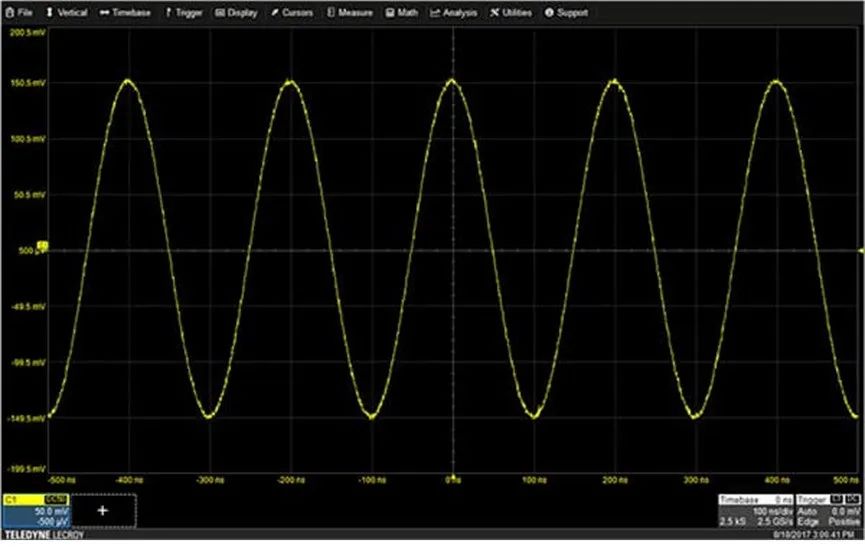

下圖顯示了五個周期的正弦波

正弦波軌跡在垂直方向上覆蓋六格，乘以每格 50 毫伏 (mV) 的垂直比例系數（見通道 1 描述符方框），即可算出正弦波振幅為 300 mV（峰峰值）。同樣，正弦波的周期覆蓋了兩個水平的柵格，時基描述符方框中的每格為 100 納秒 (ns)，因而周期為200 ns。

計算格數的方法似乎有些原始，但它是進行基本測量的非常快捷的方法。

示波器探頭

探頭分為很多類型，包括：高阻抗無源、低電容、單端有源、差分有源、高電壓和電流探頭。其中，無源探頭很常見。

實際測量信號，有可能會很大，超出了示波器的輸入閾值。這時就需要一個帶有衰減器的探頭，比如常見的 10X探頭，可以使輸入信號衰減10倍。

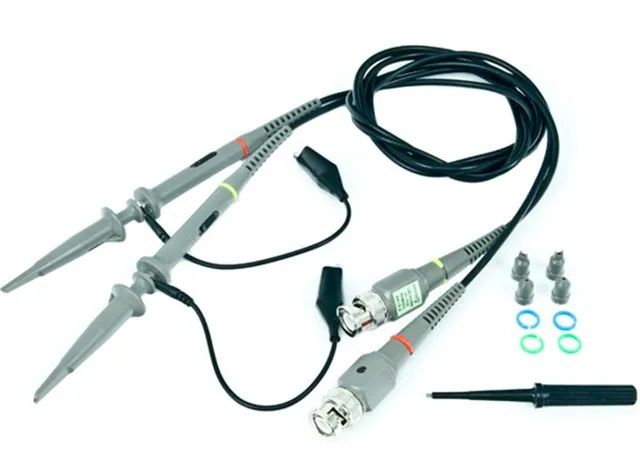

Digilent 的 460-004 示波器探頭 1X/ 100X

還有一種1X/10X探頭也很受歡迎，因?yàn)樗鼈冊谔筋^體內包含一個開關，可以讓您在1X位置，10X位置和輸入線連接到地線的位置之間切換。然而，1X/10X探頭的一個缺點是：當您需要它處于10X位置時，您可能會意外地將它留在1X位置。這可能導致定性和定量測量誤差，因?yàn)樗p不是您所期望的，頻率響應與10X位置的頻率響應有很大不同。

示波器通常提供 50 Ω 或 1 MΩ 的輸入端口。50Ω 端口通常與匹配的同軸電纜配合使用，以連接到帶 50 Ω 電流源的電路元件。

使用 1 MΩ 輸入端接來連接電路時，源阻抗更高。這種連接可以通過多種方式實現，包括直接使用電纜或 X1 探頭，或者使用高阻抗探頭。

DigiKey示波器探頭

探頭連接

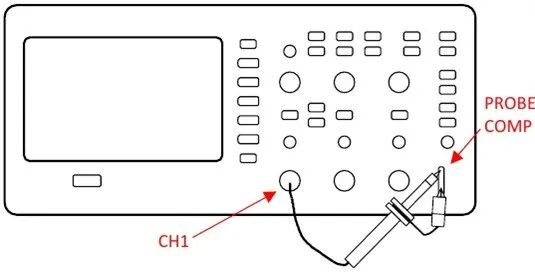

將探頭上的開關設為1X，將探頭連接到示波器上的通道1。要做到這一點，將探頭連接器中的槽與CH 1 BNC上的鍵對齊，推動連接，并向右扭轉以將探頭鎖定到位。將探頭*和參考導線連接到probe COMP連接器上。

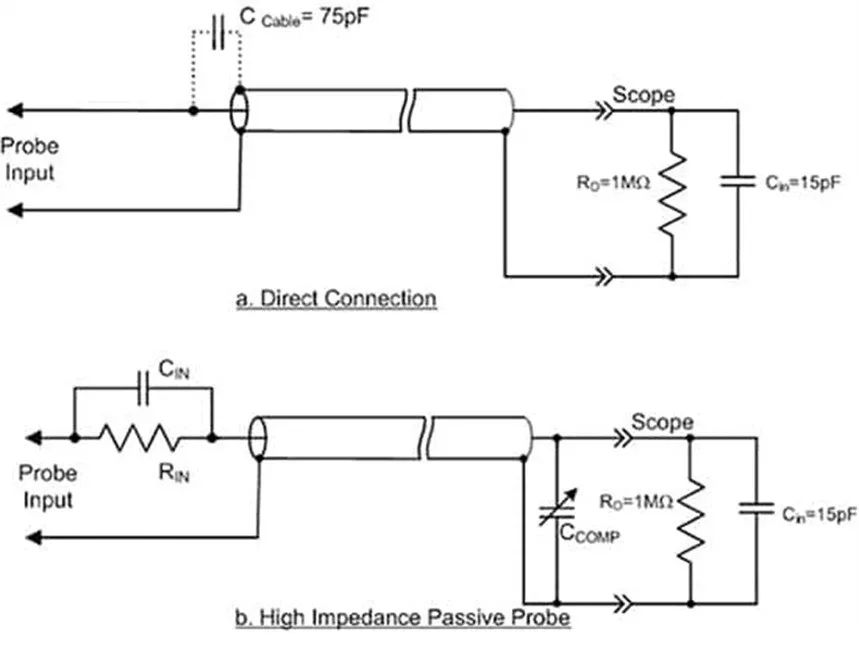

高阻抗探頭的低頻率補償

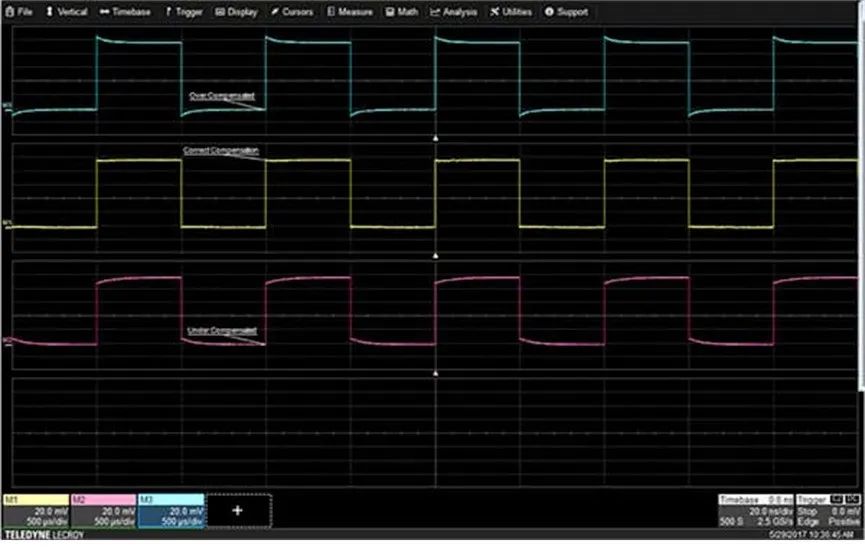

高阻抗探頭通過低頻率補償過程，與它們連接到的通道相匹配。對于這個過程，所有示波器都提供低頻率方波，一般頻率為 1 kHz，通常稱為 CAL 輸出。要利用這項功能，請首先將探頭連接到所需的通道，然后將探頭*連接到 CAL 輸出端。觸發示波器并在屏幕上查看選定通道軌跡。使用調節工具，在探頭連接器盒中更改補償調節，以獲取方波軌跡上的方角，如中間的軌跡所示。

每當探頭連接到不同通道時，就應該進行補償，特別是在任何關鍵測量之前。很多高阻抗探頭還提供高頻補償調節。通常不需要執行這種調節。探頭手冊提供了此測試的詳細信息。

更多示波器探頭內容：

了解、選擇和使用無源示波器探頭

如何使用示波實現基礎的測量

示波器顯示電壓與時間的關系，并測試所顯示的波形。不同的測量技術，如刻度，游標和自動測量模式的使用。

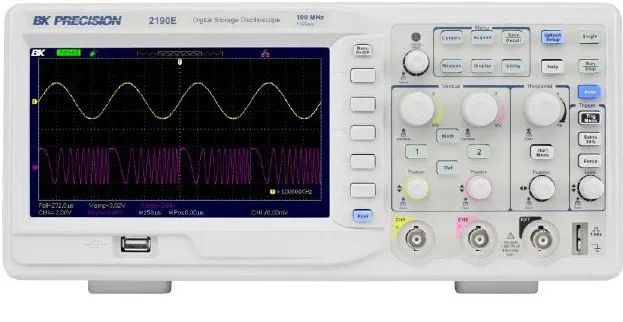

我們使用 B&K 的 2190E 來舉例：

自動測量模式

此模式將在自動測量時生效。儀器在自動測量參數時將顯示光標。這些游標顯示了這些測量的物理意義。

要進行自動游標測量，請遵循以下步驟:

1. 按光標鍵，進入“游標測量菜單”。

2. 按“游標模式”單選按鈕選擇“自動”。

3. 按“MEASURE”鍵，進入“自動光標測量模式菜單”，選擇要測量的參數。

當你進行自動測量時，示波器會為你完成所有的計算。測量使用內存中所有記錄的點，這比使用光柵線或光標測量更準確，因?yàn)檫@些測量僅限于使用顯示器上的點，而不是示波器記錄的所有數據點。

按“MEASURE”鍵，自動測試。

有三種自動測量類型:電壓測量，時間測量和延遲測量。總共有32個測量參數。

如果要測量電壓參數，請按照以下步驟進行:

1. 按“MEASURE”鍵，進入“自動測量”菜單。

2. 按下*個單選鍵，進入“二次測量”菜單。

3. 選擇測量類型。如果按下“電壓”單選按鈕，屏幕上會顯示“電壓測量”菜單。

4. 按“信號源”單選按鈕，根據輸入信號通道選擇“CH1”、“CH2”。

5. 按“類型”單選按鈕，選擇要測量的參數類型。測量參數下方會顯示相應的圖標和數值。

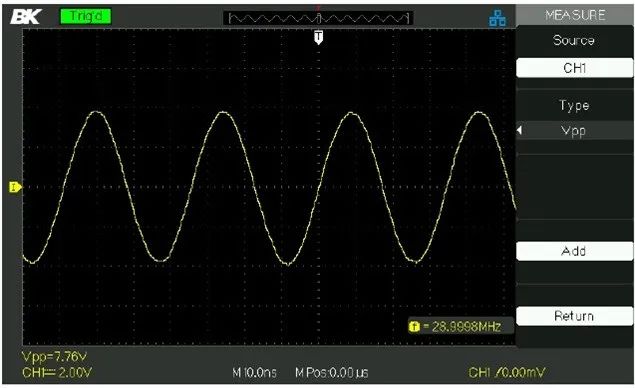

-測量Vpp參數

6. 按“返回”單選鍵，返回“自動測量”菜單首頁。選中的參數和對應的數值將顯示在首頁的頂部位置。

您也可以用同樣的方式在相應位置顯示其他參數及其值。屏幕可以同時顯示5個參數。

如果想使用所有測量功能測量時間參數，請按照以下步驟操作:

1.按“MEASURE”鍵，進入“自動測量菜單”。

2.按頂部單選按鈕，進入“自動測量菜單”第二頁。

3.按“All Measure”單選按鈕進入“All Measure菜單”。

4.按“信號源”單選按鈕，選擇輸入信號通道。

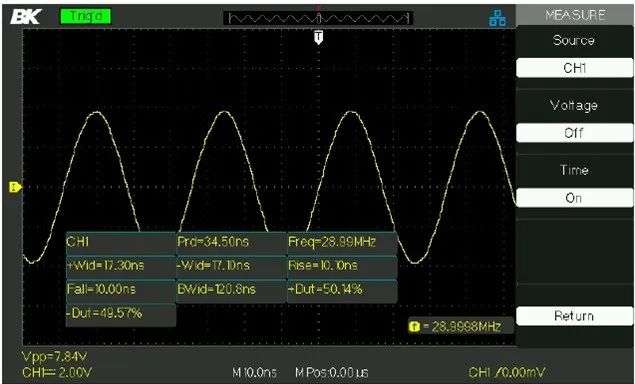

5.按“時間”單選按鈕選擇“開”。現在所有的時間參數值會同時顯示在屏幕上，如下圖所示。

測量所有時間參數

最后

掌握示波器的使用對于工程師來說具有重要的意義。通過示波器，工程師可以更加深入地了解電路的工作原理，提高故障排查的效率，優化電路性能。同時，示波器的自動測量功能能夠大大節省工程師的時間和精力，使其更加專注于解決實際問題。因此，作為一名工程師，學會使用示波器是必備的技能之一。
