拆解完131款氮化鎵快充，我們得到了8個重要數據

拆解完131款氮化鎵快充，我們得到了8個重要數據

其他|other else|

2022-03-18 02:26:28 8

近幾年來，氮化鎵快充從最初的第三方品牌配件逐步進入系統內，成為眾多手機、筆電產品的標配。同時，氮化鎵技術在消費類電源市場中的應用領域也得到拓展，從單一的快充充電器，逐步延伸至快充拓展塢、快充插線板、快充墻插等品類。在這一過程中，氮化鎵也從最開始的黑科技逐漸變成了家喻戶曉的技術。

充電頭網已經累計拆解了近兩千款消費類電源配件，其中就包括氮化鎵相關快充產品應用案例超過100款。在一次次的產品解剖中，還原產品本真，為廣大的快充電源工程師朋友提供了豐富的案例和設計參考，推動氮化鎵快充產業的發展。

今天這篇文章主要為大家匯總分享往期經典的氮化鎵快充拆解案例，拆解完131款氮化鎵快充后，充電頭網得到了8個重要數據，分別是輸出功率占比、品牌占比、電源架構等，詳細信息如下。

65家品牌推出131款氮化鎵快充

充電頭網本次一共匯總了131款氮化鎵快充產品，分別來自65家不同的品牌，其中既包含了小米、OPPO、華為、努比亞、聯想、戴爾、LG等系統內的品牌，也包含了諸多第三方數碼配件品牌，如Anker、倍思、綠聯、摩米士、麥多多等，此外還有一些快充工廠。

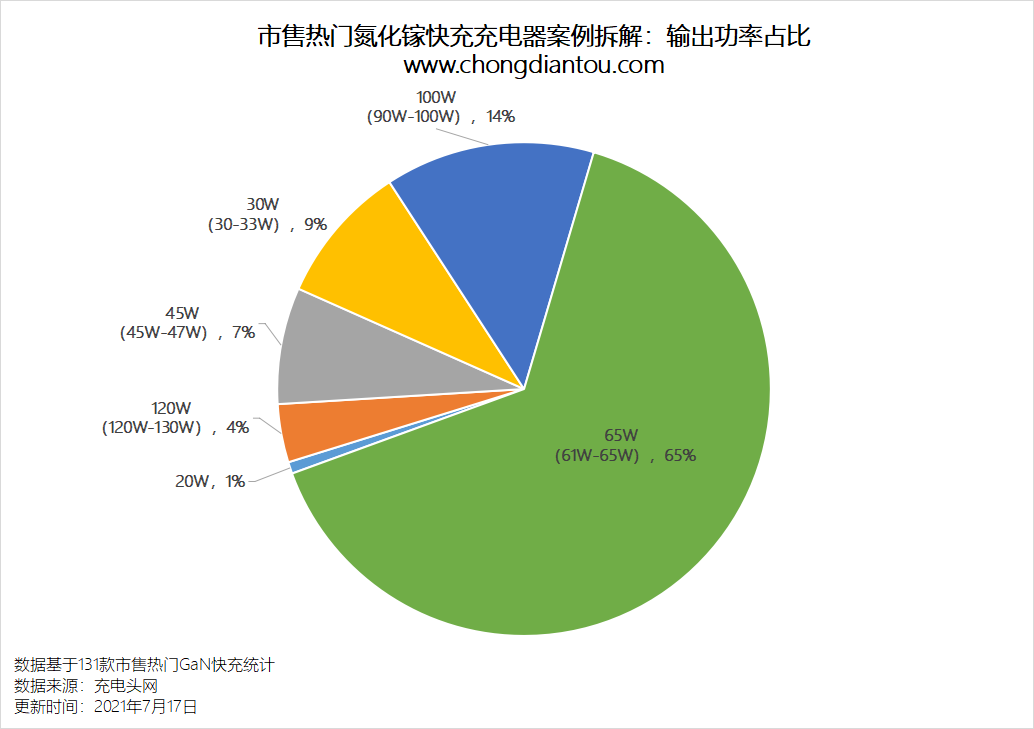

輸出功率

從輸出功率來看，65W依然是氮化鎵快充市場的主流，占比達65%，其次是100W以上的產品，合計占比達到了18%；45W氮化鎵快充和30W氮化鎵快充占比分別為7%和9%；20W氮化鎵快充較少，少有廠商考慮應用氮化鎵技術。

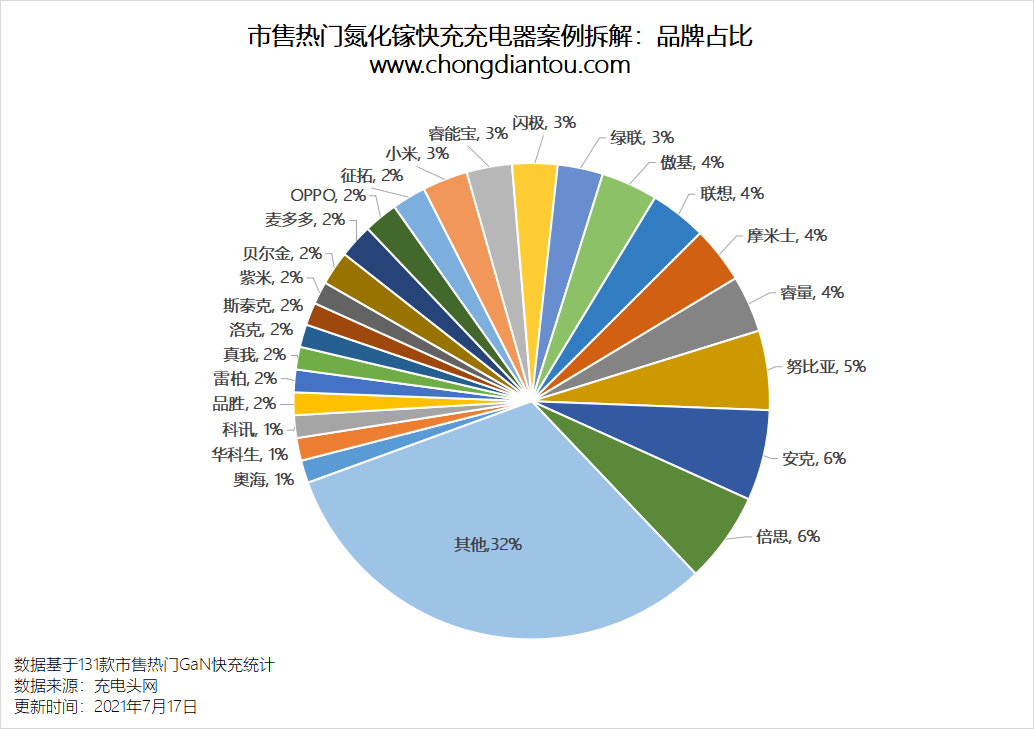

品牌

在本次匯總的這131款氮化鎵快充產品拆解案例，分別來自65家不同的品牌，其中，努比亞、倍思、ANKER三家品牌推出的氮化鎵快充產品占比相對較高，已有7-8款案例。此外，摩米士、聯想、小米、傲基、閃極、睿能寶等品牌的案例約為4-5款，占比約在3%-4%之間。另有32%占比的品牌，其產品案例均為1款。

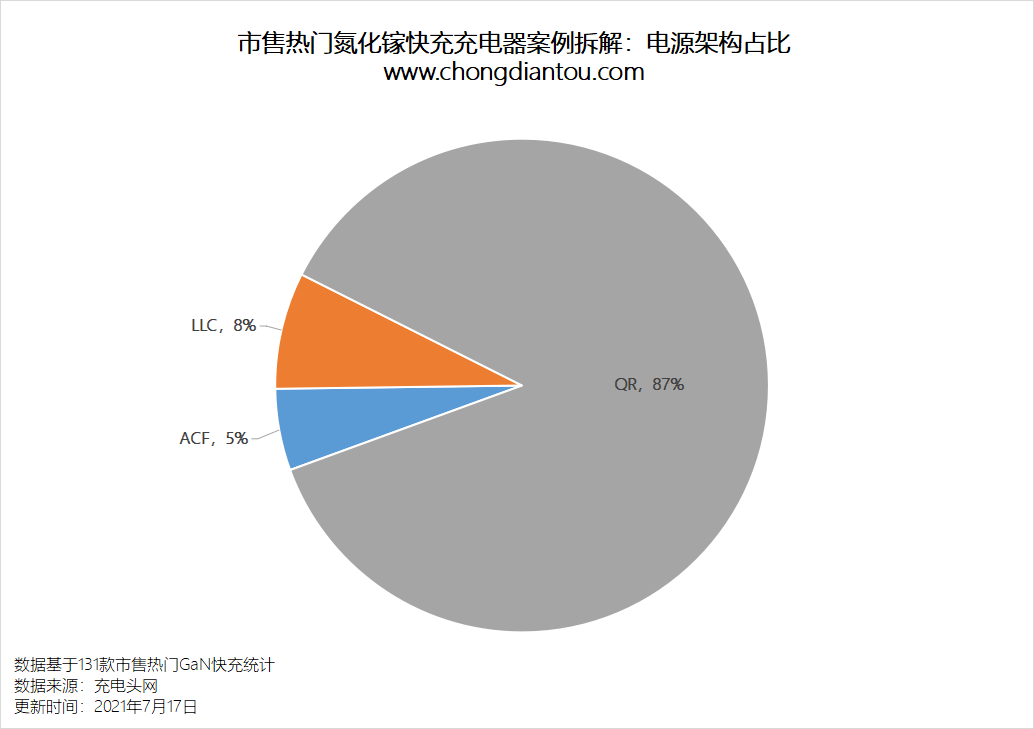

電源架構

從本次氮化鎵快充案例的拆解數據可見，高頻QR是目前市面上應用最為廣泛的一種電源架構，占比達到了87%；這也是目前最具性價比的氮化鎵快充架構。

有源鉗位ACF電源架構占比5%，這種電源架構具有低開關損耗，高效率，應用以手機大廠品牌氮化鎵快充為主。

另有8%的快充產品選擇了LLC的架構，據充電頭網觀察，大功率多口快充市場為LLC架構的普及起到了積極的推動作用，尤其是在國內市場，幾乎成為了百瓦多口快充的*方案。

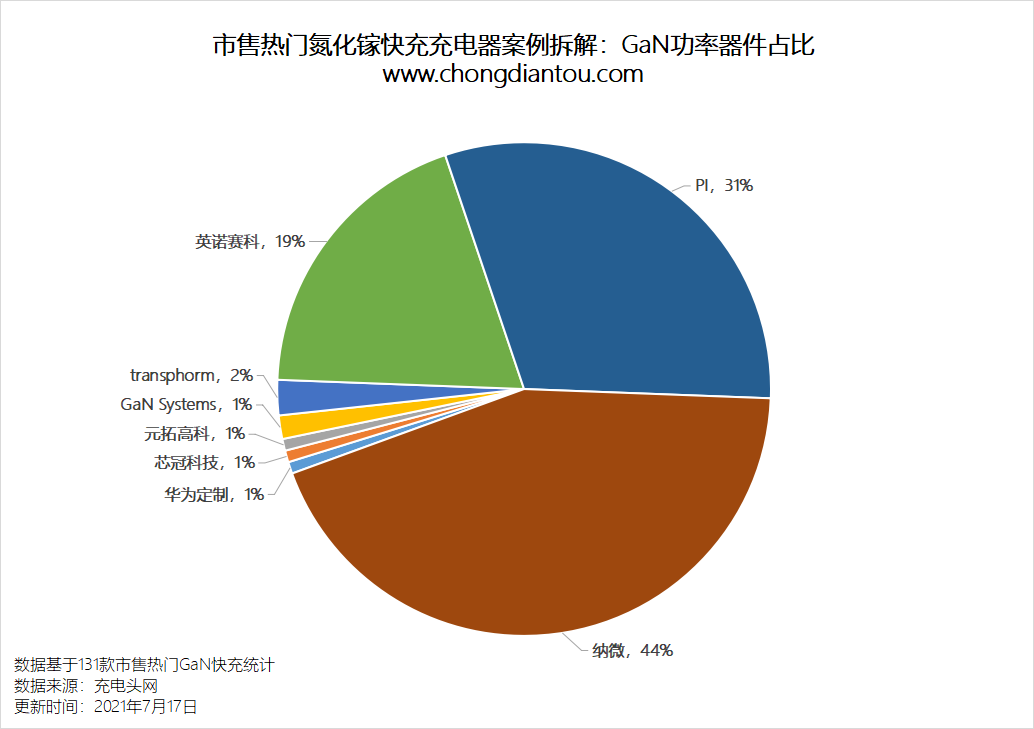

GaN功率器件品牌

氮化鎵功率器件最能反應出市場的格局。從已有的統計數據來看，氮化鎵功率器件市場占比排名前三的分別是納微、PI、英諾賽科，這也是目前快充市場上出貨量最大的三家氮化鎵芯片原廠，三家產品各具優勢，并有著各自固定的客戶群體，器件累計出貨量均在千萬顆以上。

此外，進口品牌中還有GaN systems、Transphorm，國產廠商也有芯冠科技、遠拓高科等廠商陸續實現了量產出貨。

值得期待的是，2021年年內還能看到控制器、驅動器、GaN合封的單芯片批量出貨，成為市場新物種。

氮化鎵快充控制器

從主控芯片的分布來看，安森美目前處于市場的主導地位，占比達到了52%，這主要是歸功于NCP1342這顆經典的QR反激拓撲主控芯片，這顆芯片也是很多氮化鎵器件廠商、方案商開發Demo時最常用的一顆料。

同時，老牌電源廠商PI憑借高度集成的合封氮化鎵電源芯片的優勢，也拿下了30%的占比，成為氮化鎵主控芯片領域的第二大巨頭。

TI的控制芯片主要在ACF架構中應用較多，MPS、NXP等品牌的控制芯片則主要是在LLC領域重點發力。

最值得一提的是，在本次案例匯總統計中，能夠看到以南芯、茂睿芯為代表的國產氮化鎵控制芯片品牌的身影。從研發到量產并應用于快充產品中，完成了國產氮化鎵電源芯片的重大突破。

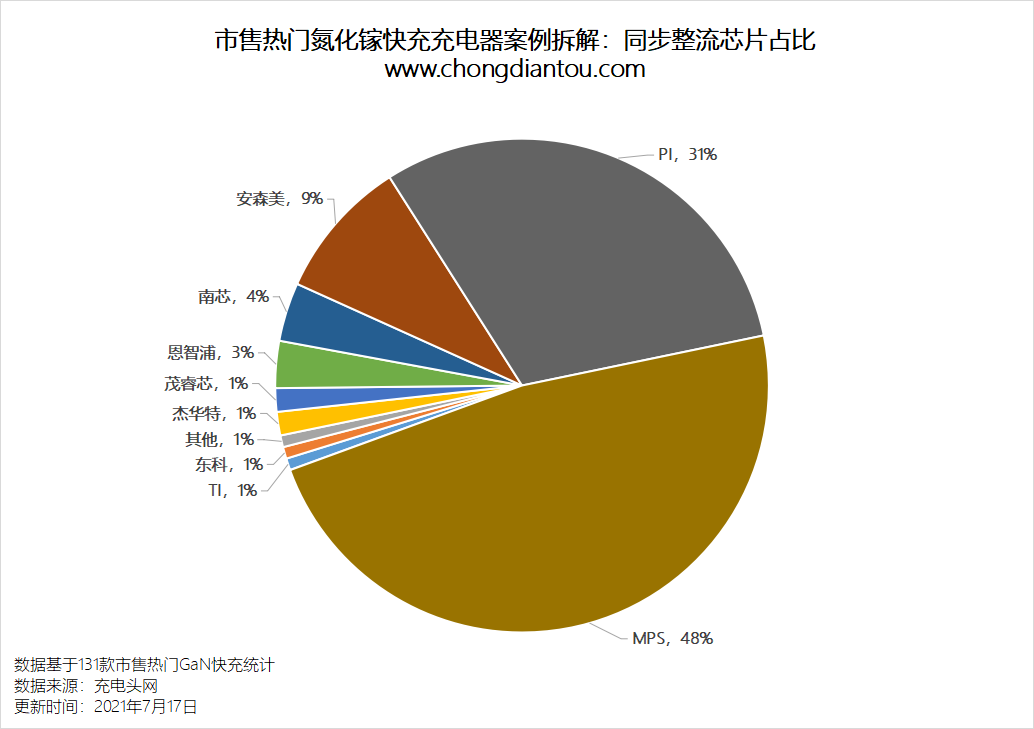

氮化鎵快充同步整流

同步整流芯片方面，大頭被老牌廠商MPS占據，比例高達48%，這主要是MP6908A這顆芯片做出的貢獻，廣泛應用于QR快充電源架構中。PI依然穩居第二，占比31%，這也是合封芯片的優勢所在。

在同步整流芯片方面，國產品牌更加豐富，南芯、東科、茂睿芯、杰華特均有非常成熟的產品案例，在未來的氮化鎵快充市場中，應用案例應該也會越來越多。

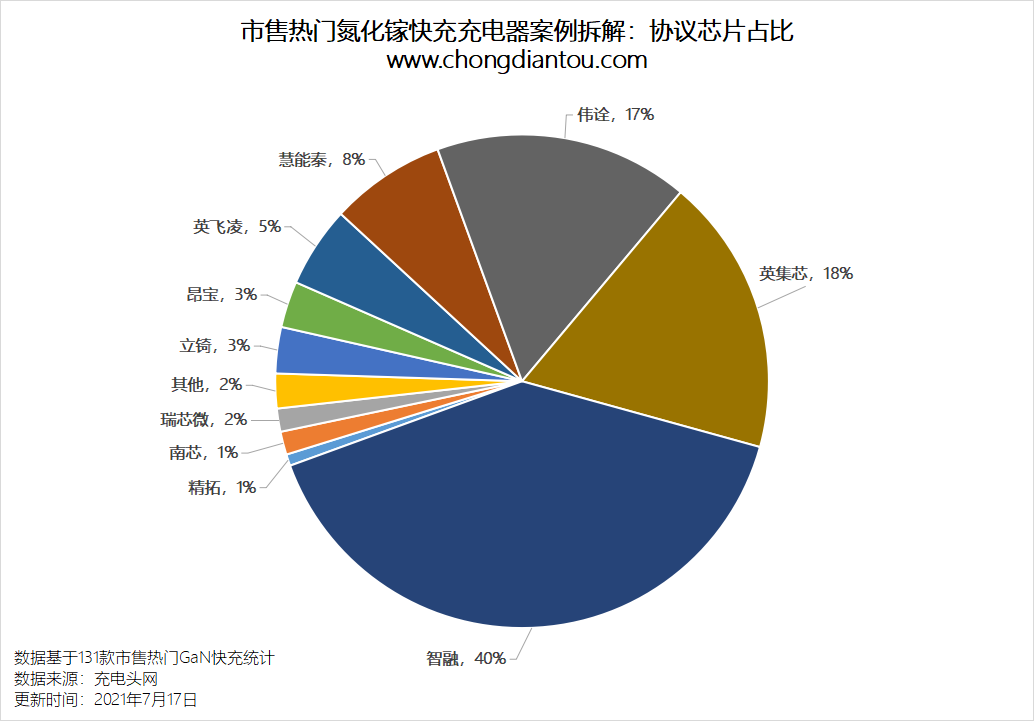

氮化鎵快充協議芯片

協議芯片方面就出現了一個很有意思的現象，國產廠商占據了70%以上的市場份額，其中智融科技憑借40%的占比坐上了頭把交椅，這也主要得益于市面對多口氮化鎵快充產品的需求十分*盛，智融SW351x系列借此機會一炮而紅。

由于多口氮化鎵快充的普及，智融也成為這一市場的大贏家。其中LLC+DC-DC的架構組合，智融內置快充協議的電源芯片，大大簡化了產品的開發周期。

英集芯和偉詮的占比分別為18%和17%，位居第二和第三。此外，本土品牌中慧能泰、瑞芯微、南芯、昂寶等品牌也有不同的占比。

由于賽普拉斯已經被英飛凌收購，在氮化鎵快充芯片占比TOP5中也見到了英飛凌的身影。

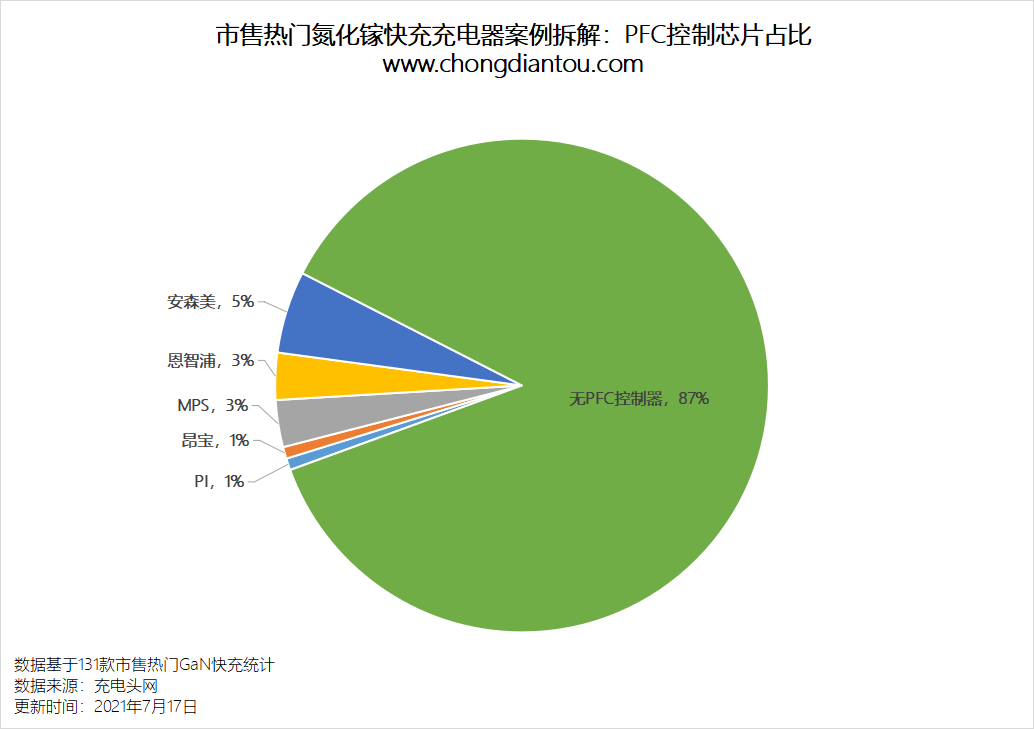

PFC控制器

PFC控制器主要應用于大功率快充產品中，尤其是國內市場，對于75W以上的電源產品而言，PFC功率因數校正電路是剛需，具備PFC電路的快充主要集中在100W和以上功率段。

這也從側面反映出，在大功率快充市場還有待開發，隨著大功率快充產品的普及，PFC控制芯片市場情景廣闊。

除此之外，百瓦級氮化鎵快充的普及，也幫助到了碳化硅二極管的規?；逃?，這里主要應用于PFC電路，其中美浦森、泰科天潤、安森美、基本半導體、飛锃半導體等碳化硅原廠都已經批量出貨。

充電頭網總結

距離上次充電頭網統計氮化鎵快充應用案例，僅僅過去半年時間。這期間新增的案例多達40余款，同時也不斷有新的品牌以及電源廠商加入到這一陣列中來，為市場注入新鮮的血液。

從目前的市場現狀來看，主要產品仍然是集中在65W這個功率段，100W級別的大功率快充市場的應用逐漸成為主流，新興的30W氮化鎵快充成為市場黑馬。未來，240W快充新技術普及，成為潛力市場。

在架構方面，目前各大廠商均更傾向于選擇更具性價比的QR架構，無論是單口還是多口，都在價格方面有著*的優勢；不過隨著大功率快充的普及，LLC架構也逐步獲得廠商青睞。

最值得一提的是，在本次的氮化鎵快充案例匯總中，無論是氮化鎵功率器件，還是氮化鎵主控芯片、同步整流芯片，都看到了不少國產廠商的身影。這也意味著氮化鎵技術率先在消費類電源領域實現了全部國產化，核心技術自主可控。

“十四五規劃”發布以來，碳達峰碳中和新型環保理念對綠色能源發展提供了新機遇，尤其是氮化鎵應用于快充，帶來了高效輕薄的充電器產品。

轉換效率提升，發熱降低，減少了二氧化碳。如全球數十億只充電器普及氮化鎵技術，將有效降低電子產品充電過程中的碳排放量。
