前言

??隨著電器的使用越來越頻繁，我們生活中使用到電器產品的次數也隨之變多，而電器的使用因為是靠著電能的，而電能對我們人體傷害十分的大，因此我們需要對電器產品有著十分高度的注意，而今天小編要介紹的是可控硅型號。

??隨著電器的使用越來越頻繁，我們生活中使用到電器產品的次數也隨之變多，而電器的使用因為是靠著電能的，而電能對我們人體傷害十分的大，因此我們需要對電器產品有著十分高度的注意，而今天小編要介紹的是可控硅型號，下面請看可控硅型號的介紹。

??可控硅參數及型號介紹

??可控硅，是可控硅整流元件的簡稱，是一種具有三個PN結的四層結構的大功率半導體器件，亦稱為晶閘管。具有體積小、結構相對簡單、功能強等特點，是比較常用的半導體器件之一。該器件被廣泛應用于各種電子設備和電子產品中，多用來作可控整流、逆變、變頻、調壓、無觸點開關等。家用電器中的調光燈、調速風扇、空調機、電視機、電冰箱、洗衣機、照相機、組合音響、聲光電路、定時控制器、玩具裝置、無線電遙控、攝像機及工業控制等都大量使用了可控硅器件。雙向晶閘管的電極引線不規則，通常G極是在T1極側引出而不是T2極側。雙向晶閘管的兩個主電極T1和T2還是有區別的，雙向晶閘管的觸發通常是相對與T1與G之間的電流。

??1、可控硅參數

??（一）按關斷、導通及控制方式分類：可控硅按其關斷、導通及控制方式可分為普通可控硅、雙向可控硅、逆導可控硅、門極關斷可控硅（GTO）、BTG可控硅、溫控可控硅和光控可控硅等多種。

??（二）按引腳和極性分類：可控硅按其引腳和極性可分為二極可控硅、三極可控硅和四極可控硅。

??（三）按封裝形式分類：可控硅按其封裝形式可分為金屬封裝可控硅、塑封可控硅和陶瓷封裝可控硅三種類型。其中，金屬封裝可控硅又分為螺栓形、平板形、圓殼形等多種；塑封可控硅又分為帶散熱片型和不帶散熱片型兩種。

??（四）按電流容量分類：可控硅按電流容量可分為大功率可控硅、中功率可控硅和小功率可控硅三種。通常，大功率可控硅多采用金屬殼封裝，而中、小功率可控硅則多采用塑封或陶瓷封裝。

??（五）按關斷速度分類：可控硅按其關斷速度可分為普通可控硅和高頻（快速）可控硅。

??（六）過零觸發-一般是調功，即當正弦交流電交流電電壓相位過零點觸發，必須是過零點才觸發，導通可控硅參數介紹

??（七）非過零觸發-無論交流電電壓在什么相位的時候都可觸發導通可控硅，常見的是移相觸發，即通過改變正弦交流電的導通角（角相位），來改變輸出百分比。

??2、額定通態電流（IT）即最大穩定工作電流，俗稱電流。常用可控硅的IT一般為一安到幾十安。

??反向重復峰值電壓（VRRM）或斷態重復峰值電壓（VDRM），俗稱耐壓。常用可控硅的VRRM/VDRM一般為幾百伏到一千伏。

??控制極觸發電流（IGT），俗稱觸發電流。常用可控硅的IGT一般為幾微安到幾十毫安。

??在規定環境溫度和散熱條件下，允許通過陰極和陽極的電流平均值。

??2、常用單、雙向可控硅型號介紹

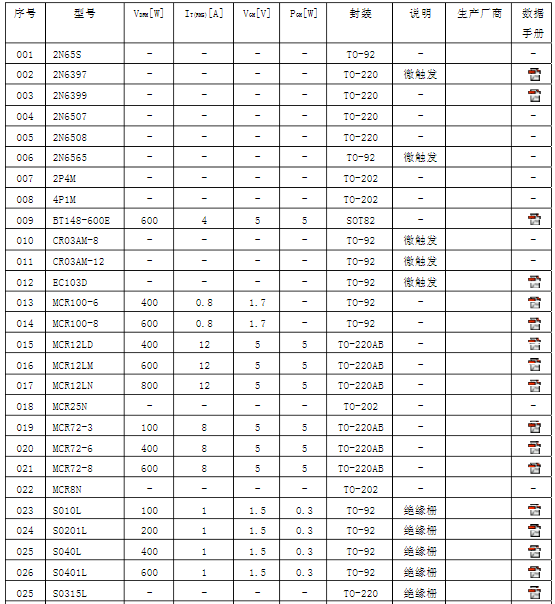

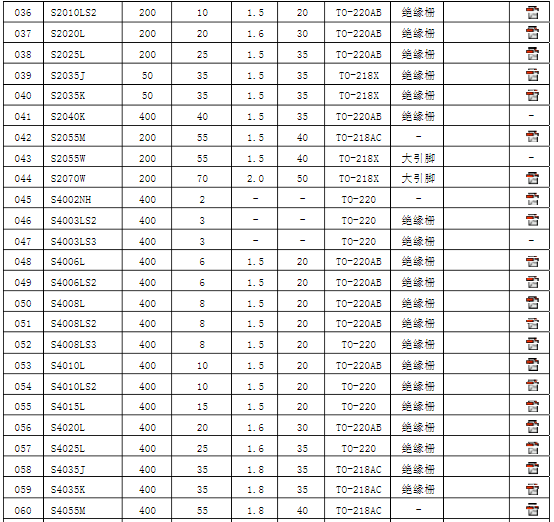

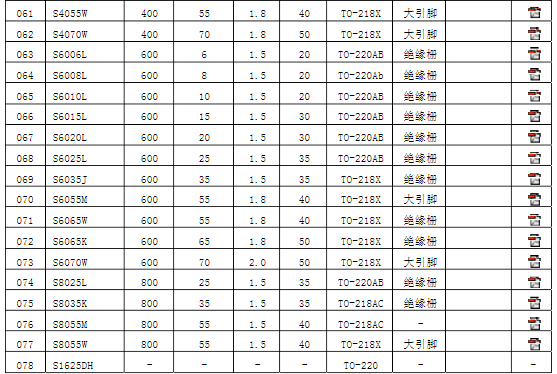

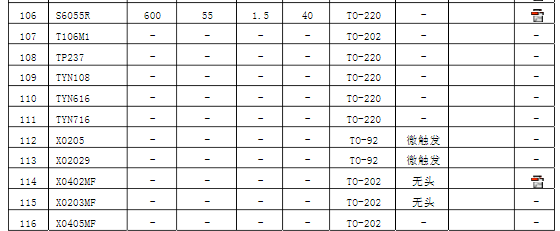

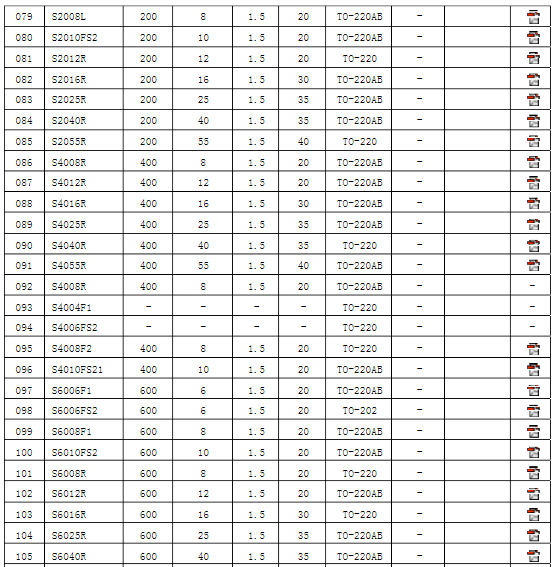

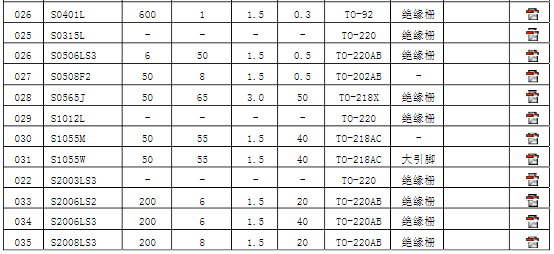

??1、常用單向可控硅：

?? f078a206d7450b167f3d56669027c215
   89251ddb4dc3c33c86cecc0b249c2e7e
   0262f5edf7138712105c5ebd1e3eeffa
   6fef0199df28dc1f8480162a1133213c
   e3c6c73474b3e754d7b85ed8938299b5
e61dfa8f49b35f7242a1d3721b11f4f5

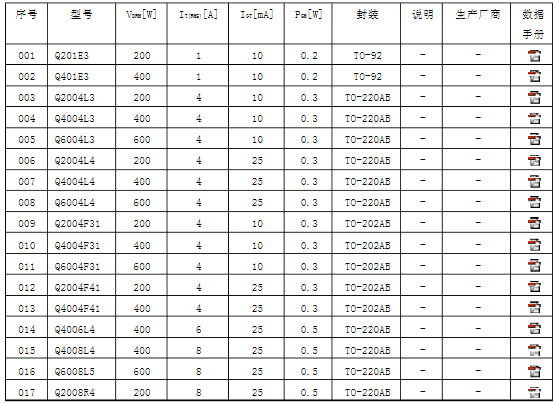

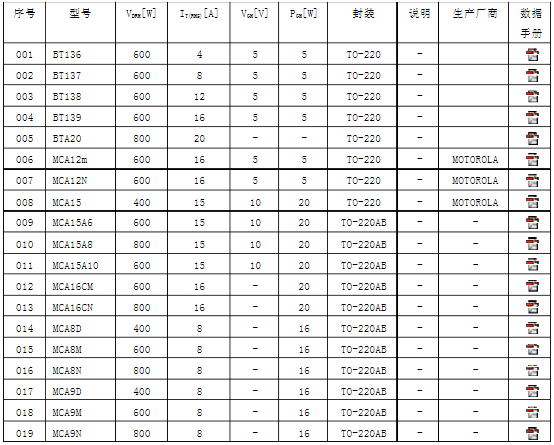

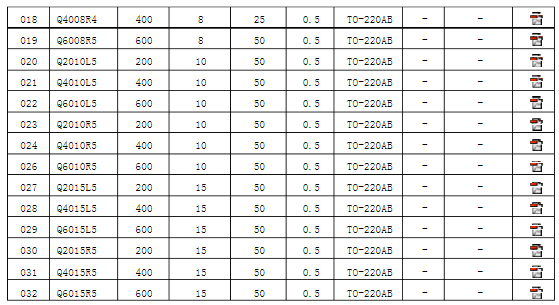

??2、常用雙向可控硅：

?? 0efa77b1dca19953f0cf315d5c26ea7a
e481d9b8ebb8a6eaaa74d45259fd359f
ae9b61023f83dbaca5d96f2ad3abe14d

以上便是可控硅型號的介紹，可控硅是用作我們日常生活中電器產品的控制開關以及變頻調壓等作用的關鍵產品，能夠幫助我們去更好的控制使用家中電器，而我們對于可控硅型號的了解可以幫助我們去進行區別選擇從而對應不同的電器產品選購不同的可控硅。
