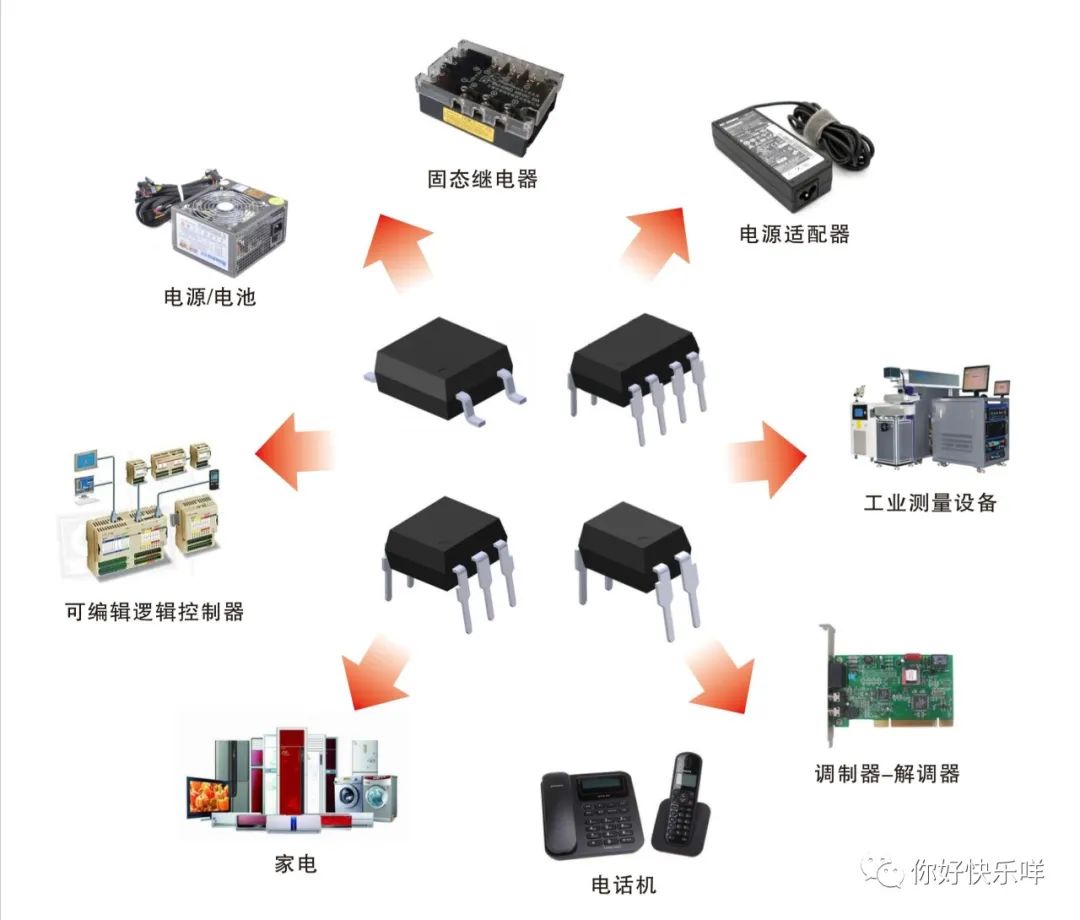

光耦。它是以光為媒介來傳輸電信號的器件，當輸入端加電信號時發光器發出光線，受光器接收光線之后就產生光電流，從輸出端流出，從而實現了“電—光—電”控制。由于它具有抗干擾能力強，工作穩定，無觸點，使用壽命長，傳輸效率高等有點，被廣泛應用于電器絕緣、電平轉換等數字電路上。

　　1、光耦鄰近電阻，電容的運用狀況。檢查數據手冊，看光耦的推薦輸入電流多少，輸入電壓減去光耦三極管的深度飽滿壓降（1.5V左右），除以推薦輸入電流便是前端輸入端限流電阻巨細。輸出端一般用RC濾波。

　　2、留意光耦的通斷輸入電流，門限電流，以及飽滿壓降進程。

　　3、留意光耦輸出低電平的狀況，由高電平到導通變成低電平是一個三極管深度飽滿的進程，在數據手冊上，有一個叫低輸出電平的項目，里面一般有測試電流，高低兩個，一般在7mA-20mA之間，這個電流很關鍵，前端的限流電阻不能太大，過小的電流如果不在這個范圍內，后端的輸出電壓會過高。

　　4、總線驅動器，這個一般狀況是FPGA的驅動能力和外圍電路的電平狀況，大部分狀況是電平的不一致的時分運用。

　　光耦它是一種以光為媒介來傳輸電信號的器件，它基本上都是由發光二極管和光敏器件封裝在同一款可內。以光為媒介把輸入端信號耦合到輸出端的光電耦合器，由于它具有體積小、壽命長、無觸點，抗干擾能力強，輸出和輸入之間絕緣，單向傳輸信號等優點，在數字電路上獲得廣泛的應用。

　　那么怎么區分高速光耦和普通光耦呢，其實高速光耦與普通光耦結構是不一樣的，高速光耦與普通光耦是不一樣，高速光耦的結構是光敏二極管+放大驅動電路，普通光耦的結構是光敏三極管（+放大驅動電路）。光敏二極管的響應速度（上升下降時間）是納秒級，光敏三極管的響應速度（上升下降時間）是微秒級。不是說普通光耦工作在線性區它就能高速，它固有的響應時間就限死了它想快也快不起來。

　　另外如果普通光耦工作在線性區，那它也會受限截至頻率Fc（Cut-off Frequency）這個參數，普通光耦這個Fc基本在50KHz左右（測試條件VCC=5v、IC=5ma、RL=100R，RL加大Fc更小，RL=1K時，Fc大約在10KHz左右），像TLP521，Fc約50KHz,PC817,Fc約80KHz,CNY117,Fc約250KHz。

　　先進光半導體由南方先進聯合日本歸國華僑楊振林博士團隊合資成立，以南方先進為主要投資方、楊博士團隊為技術核心的一家專業從事光電器件、光耦合器、光耦繼電器等光電集成電路以及光電驅動等產品，研發團隊涵蓋設計、制造、銷售和服務的高新技術企業，先進光半導體擁有先進的光電器件全自動生產線，具有年產8000萬只光電光耦器件的生產能力。現階段先進光半導體的光耦繼電器、光耦合器等主要產品用于：蓄電系統．智能電表．自動檢測設備．電信設備．測量儀器．醫療設備．通信設備．PC端．安防監控．O/A設備．PLC控制器．I/O控制板等，依托于光半導體綜合的設計技術和芯片制造技術優勢，先進光半導體期望在有廣闊發展前景的光電控制領域深耕，逐步提升產品的技術附加值，擴充技術含量更高的產品線。

免責聲明：本文采摘自“你好快樂咩”，本文僅代表作者個人觀點，不代表薩科微及行業觀點，只為轉載與分享，支持保護知識產權，轉載請注明原出處及作者，如有侵權請聯系我們刪除。
