秒懂半導體（芯片）制造工藝流程

技術交流|Technology Exchange|

2023-10-11 20:04:33 1000

半導體行業作為國民經濟支柱性行業之一，是信息技術產業的重要組成部分。它在現代社會中扮演著至關重要的角色，支撐著經濟社會的發展，并保障*安全。半導體產業的發展程度往往被視為衡量一個*科技發展水平的核心指標之一。因此，各國都高度重視和鼓勵這個行業的發展。

半導體產業鏈主要包含芯片設計、晶圓制造和封裝測試三大核心環節。在芯片設計階段，工程師們根據需求設計芯片的電路結構和功能。晶圓制造是將設計好的電路圖案轉移到硅晶圓上的過程，需要運用精密的加工和薄片切割工藝。封裝測試階段則是將晶圓制造好的芯片進行封裝，以及對芯片進行各種性能和可靠性測試。

除了核心環節外，還有為晶圓制造和封裝測試環節提供所需材料和專業設備的支撐產業鏈。這些產業鏈相互依存、相輔相成，共同構成了完整的半導體行業生態系統。

對于大多數人來說，半導體行業高大尚，深?yuàn)W難懂。其代表了人類最先進的制造科技技術，那么筆者以圖文形式，讓大家秒懂秒懂半導體（芯片）制造工藝的核心流程。圖文主要介紹半導體（芯片）加工的重要工站。

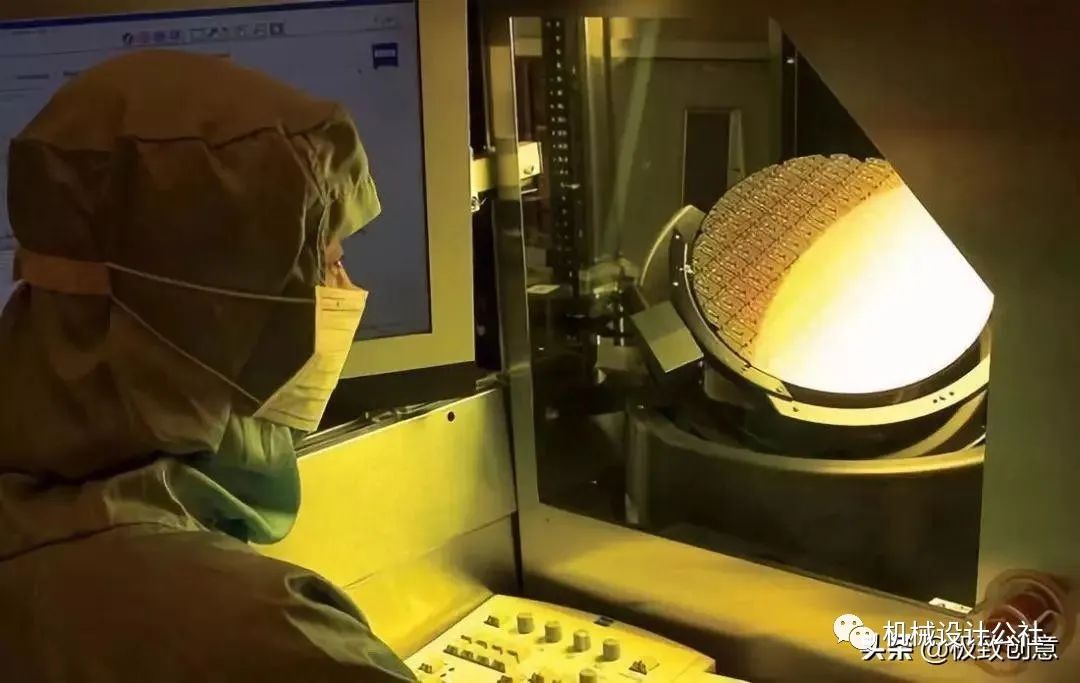

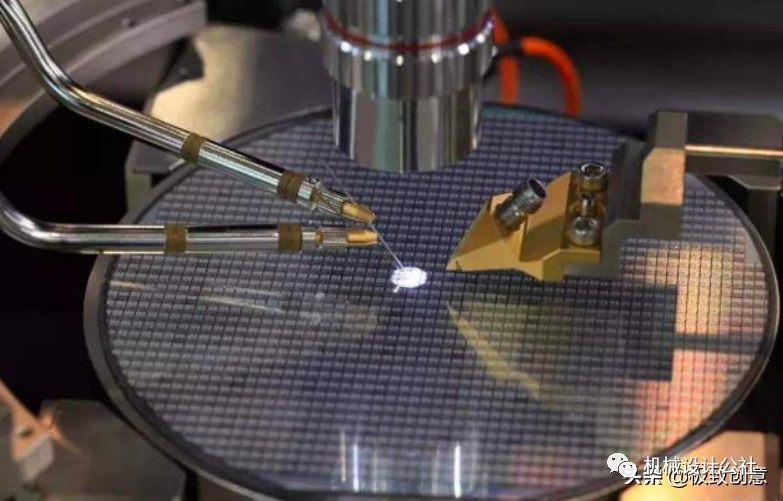

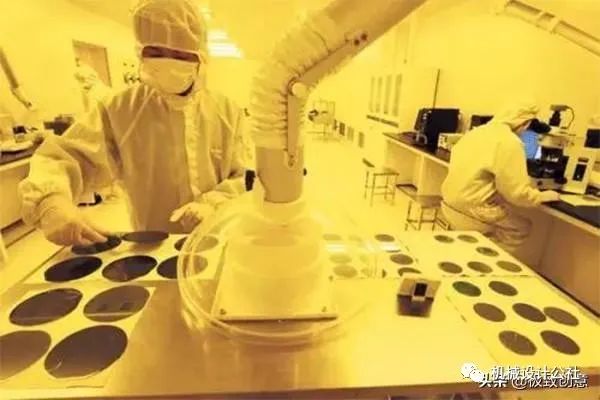

清潔晶圓

目前晶圓清洗技術大致可分為濕式與干式兩大類，目前仍以濕式清洗法為主流。

1.?濕式清洗技術?濕式清洗技術，是以液狀酸堿溶劑與去離子水之混合物清洗晶圓表面，隨后加以潤濕再干燥的程序。大體分為以下兩種：(1)?濕式化學清洗 (2)?濕式程序中清除微粒的技術

2.?干式表面清洗技術?干式晶圓清除技術而言，去除的方式主要有三：?(a)將污染物轉換成揮發性化合物。?(b)利用動量使污染物直接揚起而去除。?(c)應用加速離子，使污染物破碎。大體分為以下兩種：(1)?干式表面污染物清除技術?(2)?干式表面微粒清除技術

清潔晶圓

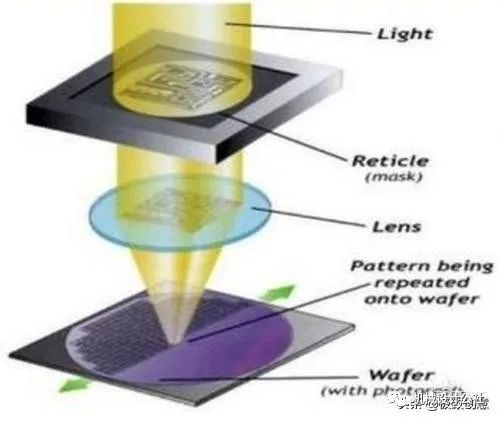

光刻

光刻工藝主要步驟：

光刻工藝流程

1. 基片前處理為確保光刻膠能和晶圓表面很好粘貼，形成平滑且結合得很好的膜，必須進行表面準備，保持表面干燥且干凈，

2. 涂光刻膠涂膠的目標是在晶圓表面建立薄的、均勻的，并且沒有缺陷的光刻膠膜。

3. 前烘(軟烘焙)前烘的目的是去除膠層內的溶劑，提高光刻膠與襯底的粘附力及膠膜的機械擦傷能力。4. 對準和曝光(A＆E) 保證器件和電路正常工作的決定性因素是圖形的準確對準，以及光刻膠上精確的圖形尺寸的形成。所以，涂好光刻膠后，*步是把所需圖形在晶圓表面上準確定位或?qū)?zhǔn)。第二步是通過曝光將圖形轉移到光刻膠涂層上。

5. 顯影顯影是指把掩膜版圖案復制到光刻膠上。

6. 后烘(堅膜)經顯影以后的膠膜發生了軟化、膨脹，膠膜與硅片表面粘附力下降。為了保證下一道刻蝕工序能順利進行，使光刻膠和晶圓表面更好地粘結，必須繼續蒸發溶劑以固化光刻膠。

7. 刻蝕刻蝕是通過光刻膠暴露區域來去掉晶圓最表層的工藝，主要目標是將光刻掩膜版上的圖案精確地轉移到晶圓表面。

8. 去除光刻膠刻蝕之后，圖案成為晶圓最表層*的一部分。作為刻蝕阻擋層的光刻膠層不再需要了，必須從表面去掉。

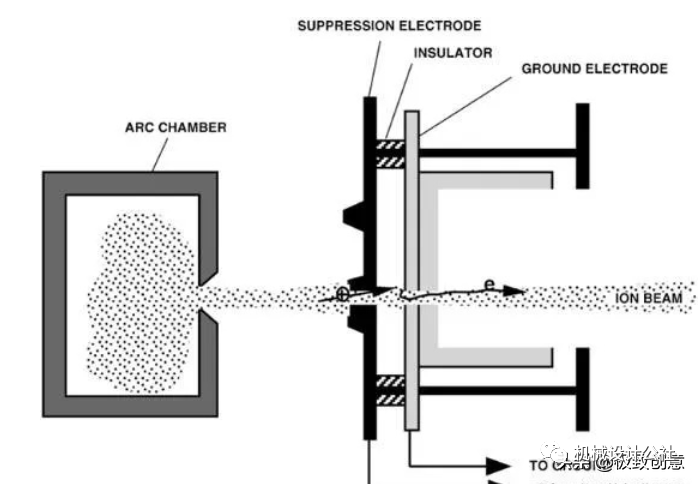

離子注入

離子植入技術可將摻質以離子型態植入半導體組件的特定區域上，以獲得精確的電子特性。這些離子必須先被加速至具有足夠能量與速度，以穿透（植入）薄膜，到達預定的植入深度。離子植入制程可對植入?yún)^(qū)內的摻質濃度加以精密控制?；旧?，此摻質濃度（劑量）系由離子束電流（離子束內之總離子數）與掃瞄率（晶圓通過離子束之次數）來控制，而離子植入之深度則由離子束能量之大小來決定。

簡單說，就是將所注入的氣體離子化成為帶正電荷的離子束。對離子束用磁場進行篩選后，得到所需要的注入離子，再加速撞擊到注入表面，達到注入離子的目的。在這過程中，需要控制好真空度，一般需要超高真空。另外，需要控制好加速能量和注入角度，以控制注入的深淺程度。整個系統需要有精確的電流測量和計算，精密的機械運動控制。因此，離子注入系統是集機械，真空，電子測量，計算機控制，高速數據采集和通訊等一體的復雜精密控制系統。

離子注入

蝕刻

蝕刻bai(etching)是將材料使用化學反應或物理撞擊作用du而移除的技術zhi。蝕刻dao技術可以分為濕蝕刻(wet etching)和干蝕刻(dry etching)兩類。濕蝕刻就是利用合適的化學溶液腐蝕去除材質上未被光阻覆蓋（感光膜）的部分，達到一定的雕刻深度。蝕刻精度高，則可以完成精度要求更高的精細零件的加工，擴大蝕刻應用的范圍。目前已經使用的蝕刻液類型有六種類型：酸性氯化銅、堿性氯化銅、氯化鐵、過硫酸銨、硫酸/鉻酸、硫酸/雙氧水蝕刻液。

蝕刻

晶圓切割

晶體硅在加工出來之后，bai為了方便光du雕設備，所以有zhi一定的規格，一般是盤狀dao的，很大一片；成品芯片的面積很?。ɡ鏑PU的芯片面積差不多和小拇指的指甲那么大，CPU算是我見到最大的芯片了），光雕是批量的，一大塊上全部雕好之后，就需要一塊一塊切下來，然后繼續加工，然后測試，封裝，包裝等等.....

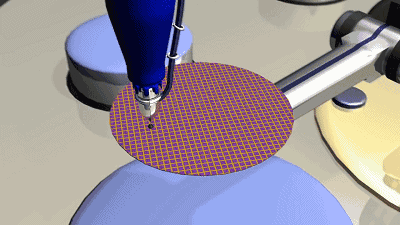

晶圓切割

免責聲明：本文采摘自“ 機械設計公社”，本文僅代表作者個人觀點，不代表薩科微及行業觀點，只為轉載與分享，支持保護知識產權，轉載請注明原出處及作者，如有侵權請聯系我們刪除。
