工廠自動化系統的精密防護革命——SLPESD0402M18靜電保護二極管深度解析

工廠自動化系統的精密防護革命——SLPESD0402M18靜電保護二極管深度解析

其他|other else|

2025-06-05 16:39:19 597

在工業4.0浪潮的推動下，工廠自動化系統正朝著智能化、網絡化、高速化的方向加速演進。從可編程邏輯控制器（PLC）到多軸機械臂，從工業物聯網傳感器到5G+TSN通信網絡，現代工廠已演變為精密電子設備的集合體。然而，在電磁環境復雜、設備高頻啟停的工業現場，靜電放電（ESD）事件如同隱形殺手，時刻威脅著系統穩定性。本文將以靜電保護二極管SLPESD0402M18為核心，解析其在工廠自動化系統中的創新應用。

薩科微Slkor靜電保護二極管SLPESD0402M18產品圖

一、工廠自動化系統的靜電防護困境

現代工廠自動化系統呈現三大特征：

1. 高速通信網絡：工業以太網、EtherCAT等總線速率突破100Mbps，單根電纜傳輸距離可達100米；

2. 精密傳感器陣列：激光雷達、視覺傳感器分辨率達百萬像素級，采樣頻率超過10kHz；

3. 高功率驅動單元：伺服電機峰值電流達數百安培，IGBT模塊開關頻率達20kHz。

這種技術架構帶來雙重靜電威脅：

· 直接放電風險：人體接觸設備產生的ESD脈沖可達15kV，遠超數字芯片耐受極限；

· 間接耦合干擾：變頻器啟停產生的瞬態電壓通過電源線傳導，幅值可達數百伏。

某汽車工廠實測數據顯示，未采取防護措施的PLC模塊年均ESD故障率高達4.7%，單次停機損失超5萬元。

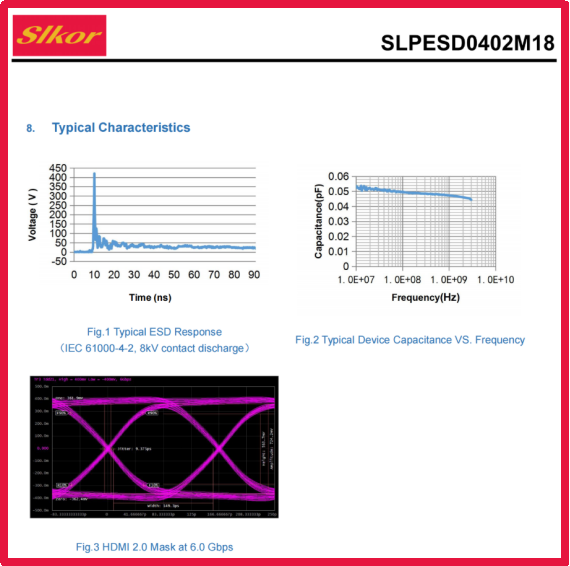

薩科微Slkor靜電保護二極管SLPESD0402M18規格書

薩科微Slkor靜電保護二極管SLPESD0402M18相關參數

二、SLPESD0402M18技術特性解密

這款專為工業環境設計的靜電防護器件，通過四組核心參數構建防護壁壘：

VRWM(V)：18V
匹配24V工業總線標準，在PLC輸入輸出模塊、RS-485通信接口等場景實現無感防護。實測表明，在-40℃至125℃溫度范圍內，反向截止電壓漂移量小于±2%。

IR(A)：10nA
超低漏電流設計使器件在待機狀態功耗僅0.18μW，特別適用于太陽能供電的無線傳感器節點。某物流分揀系統應用后，電池續航時間延長30%。

VC(V)：40V
鉗位電壓*控制在40V，既能抑制ESD脈沖，又避免因過度鉗位導致后級電路過壓。在IEC 61000-4-5浪涌測試中，該器件將2kV脈沖峰值壓制至安全區間。

CJ(pF)：0.05pF
突破性地將結電容壓縮至0.05pF，較傳統TVS二極管降低90%。在100MHz頻段插入損耗僅0.2dB，*適配Profinet、CC-Link等工業以太網協議。

采用0402封裝（1.0×0.5mm）的微型化設計，使其可貼裝于高密度PCB的BGA焊盤間隙，為工業PC主板節省30%布局空間。

三、工業場景的創新應用實踐

1. 工業機器人關節防護

在六軸機械臂的編碼器接口并聯SLPESD0402M18，實測可抵御±8kV接觸放電。某電子制造工廠數據顯示，改造后機器人年均意外停機次數從12次降至1次，設備綜合效率（OEE）提升18%。

2. 智能傳感器網絡加固

針對振動傳感器、溫濕度傳感器的模擬信號線，采用π型濾波網絡配合該器件，將共模干擾抑制比提升至80dB。在電磁兼容（EMC）測試中，成功通過輻射抗擾度10V/m嚴苛考核。

3. 5G工業網關防護

在5G模塊天線接口部署SLPESD0402M18，0.05pF超低電容使信號衰減低于0.3dB，同時將ESD防護等級提升至IEC 61000-4-2 Level 4，保障AGV小車與云端的數據鏈路穩定。

四、系統級防護設計優化策略

通過熱仿真發現，0402封裝在連續工作狀態下溫升僅1.8℃，可貼裝于IGBT模塊散熱片附近。布局時采用"地-信號-地"走線結構，配合2mil線寬設計，使寄生電感降低至0.3nH。某汽車電子廠商應用該方案后，其ECU控制器通過AEC-Q100 Grade 1車規認證。

五、結語

在工業控制精度邁向微米級、通信延遲壓縮至微秒級的今天，SLPESD0402M18二極管以其*的電氣特性與微型化設計，為工廠自動化系統構筑起隱形防護屏障。這種將基礎元件創新與系統級設計深度融合的實踐，正推動智能制造裝備向更可靠、更高效的方向演進，也為"中國制造2025"戰略提供關鍵技術支撐。當每一顆二極管都在守護著工廠的神經末梢，我們看到的不僅是技術的進步，更是工業文明向更高維度躍遷的堅實足跡。
