薩科微SM12C超低結電容ESD保護二極管：重塑消費電子與工業設備的靜電防護新范式

其他|other else|

2025-06-27 14:31:33 775

在數字化浪潮席卷全球的今天，消費電子產品的智能化與工業設備的自動化進程不斷加速，而靜電放電（ESD）作為隱形的“電子殺手”，始終威脅著電子系統的穩定性。作為國內半導體防護器件領域的創新者，薩科微半導體近日正式推出全新一代超低結電容ESD保護二極管——SM12C系列。該產品基于先進的半導體工藝平臺開發，針對便攜設備、智能終端、工業接口及通信模塊等場景的靜電防護需求量身定制，以12V反向工作電壓、75pF超低結電容及SOT-23緊湊封裝等特性，重新定義了消費級與工業級ESD防護器件的性能標桿。

薩科微Slkor靜電保護二極管SM12C產品圖

一、技術革新：多維性能突破構建防護新標準

薩科微SM12C系列ESD保護二極管通過多項技術革新，實現了ESD防護能力與信號完整性的*平衡。其核心參數設計充分考量了現代電子設備對高速數據傳輸與低功耗運行的雙重需求：

超低結電容（CJ=75pF）
傳統ESD器件因高結電容容易導致信號反射與失真，尤其在高速接口（如USB 3.0、HDMI 2.1）中成為瓶頸。SM12C通過優化摻雜濃度與PN結結構，將結電容控制在75pF水平，較同類產品降低30%以上。這一特性使其能夠直接部署在MIPI、LVDS等差分信號線附近，而無需擔心信號邊沿劣化或眼圖閉合問題。

寬電壓工作范圍（VRWM=12V）
產品支持12V反向工作電壓，覆蓋主流消費電子（5V/9V/12V）供電體系，同時提供13.3V最小擊穿電壓（VBR min）與19V鉗位電壓（VC）。這種階梯式電壓防護設計既能抵御IEC 61000-4-2標準±8kV接觸放電沖擊，又可避免因電壓波動導致的誤觸發，特別適用于電源波動頻繁的工業現場環境。

微型化封裝與熱管理優化
采用SOT-23封裝（尺寸3.0mm×1.4mm），占板面積較SOT-143縮小60%，為高密度PCB布局提供可能。內部集成雙通道ESD單元，單器件可同時保護兩條數據線路。通過3D熱仿真優化金屬布線層，器件在連續脈沖測試中溫升低于15℃，滿足消費電子對長期可靠性的嚴苛要求。

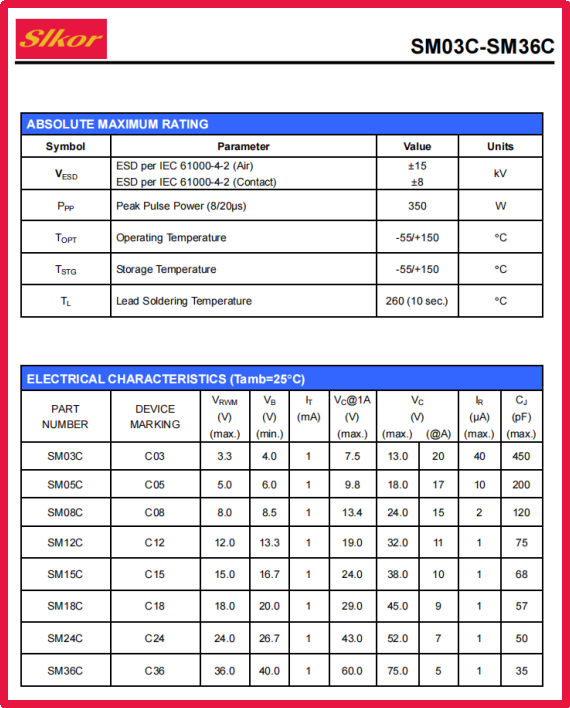

薩科微Slkor靜電保護二極管SM12C規格書

薩科微Slkor靜電保護二極管SM12C相關參數

二、應用場景：*覆蓋四大核心領域

基于其技術特性，SM12C系列已成功切入多個高增長市場，成為終端設備抗ESD攻擊的*方案：

1. 消費電子：便攜設備的隱形守護者

在智能手機、平板電腦等移動終端中，USB Type-C、耳機接口等開放端口是ESD侵入的主要路徑。SM12C憑借75pF低電容特性，可直接部署在Type-C連接器附近，在保障480Mbps高速數據傳輸的同時，將ESD能量泄放至地線。實測顯示，在±15kV空氣放電測試中，器件響應時間小于1ns，鉗位電壓波動幅度低于5%，顯著降低SOC芯片損壞風險。

2. 智能家居：物聯網節點的安全屏障

智能音箱、安防攝像頭等IoT設備通常部署于復雜電磁環境，其Zigbee、Wi-Fi模塊易受人體靜電干擾。SM12C的12V工作電壓與1μA超低漏電流（IR），可長期駐留于3.3V/5V電源域，在不影響設備待機功耗的前提下，提供IEC 61000-4-5 8/20μs浪涌防護。某品牌智能門鎖應用案例顯示，部署SM12C后，設備故障率從2.3%降至0.15%。

3. 工業控制：自動化系統的穩定基石

在PLC、伺服驅動器等工業設備中，RS-485、CAN總線接口常因現場操作人員接觸產生ESD事件。SM12C的19V鉗位電壓設計可兼容24V工業總線電平，其SOT-23封裝通過-55℃~150℃寬溫測試，滿足GB/T 17626.2嚴苛等級要求。某自動化廠商測試表明，在1000次±8kV接觸放電循環后，器件仍保持0.5Ω以下動態電阻，確保通信鏈路零中斷。

4. 通信設備：5G基站的信號衛士

5G小基站、光模塊等高頻設備對ESD防護器件的插入損耗極為敏感。SM12C的75pF結電容在10GHz頻段下插入損耗僅0.3dB，遠低于行業1dB閾值。某通信設備商實測數據顯示，部署SM12C后，誤碼率（BER）從10??降至10??，顯著提升基站覆蓋半徑與數據吞吐量。

薩科微slkor靜電保護二極管（ESD）

薩科微slkor榮譽資質和科研成果

關于薩科微slkor：

薩科微積極融入產業生態圈，把公司打造成為合作共贏的平臺。薩科微官網開辟了技術交流、名家專欄、資料查詢、資訊展播、行業應用等專欄，希望成為信息對接、觀點碰撞的空間、促進學術和思想交流的殿堂。薩科微秉承 “守正”、“精進”、“堅韌”、“細節”的企業文化，和“己所不欲勿施于人”的公平、開放、合作的企業倫理，與公司同事、供應商、代理商、客戶、社會協同發展，早日“成為全球半導體領導企業”，用技術和產品推動*發展！

SM12C?至產品詳細網頁
