智能冰箱與靜電防護技術的協同進化：以RST9361MA二極管為例

其他|other else|

2025-05-22 13:48:49 757

在物聯網技術驅動的智能家居革命中，智能冰箱已從單純的食品存儲設備演變為家庭數字化中樞。當觸控交互、AI食材管理、無線互聯等功能高度集成時，其內部電路的可靠性面臨著靜電放電（ESD）的嚴峻挑戰。本文將以典型靜電保護器件RST9361MA為例，解析智能冰箱設計中的防護技術演進路徑。

薩科微Slkor靜電保護二極管RST9361MA產品圖

一、智能冰箱的技術躍遷與靜電風險

現代智能冰箱通過多模態傳感器陣列實現環境感知，搭載高分辨率觸控屏構建人機界面，集成Wi-Fi/藍牙模塊完成數據交互，更配備攝像頭系統實現食品識別與管理。這些精密電子系統的集成度呈指數級增長：某主流廠商的旗艦機型PCB板上，0.5mm間距的BGA封裝芯片占比已達62%，高速信號傳輸線密度突破200條/cm2。

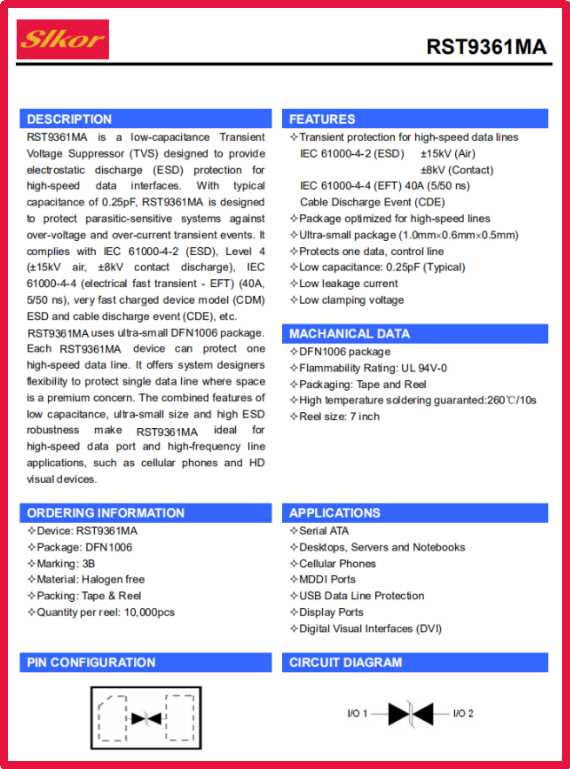

薩科微Slkor靜電保護二極管RST9361MA規格書

這種技術密集化帶來雙重挑戰：一方面，人體接觸（HBM）和機器模式（MM）靜電事件的發生概率隨交互頻次提升；另一方面，納米級工藝制程的芯片抗ESD能力持續下降。實驗數據顯示，當靜電電壓超過200V時，現代智能冰箱主控芯片的失效概率激增至37%，而人體日常活動產生的靜電電壓可達8000V。

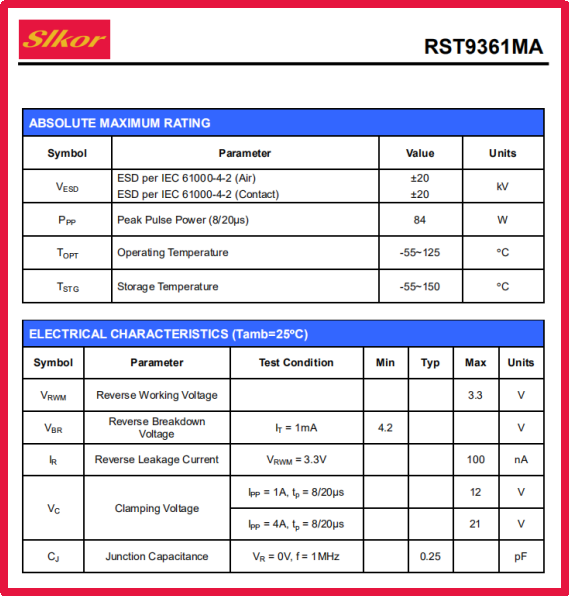

薩科微Slkor靜電保護二極管RST9361MA相關參數

二、RST9361MA的技術特性解析

作為專為高速接口設計的靜電防護器件，RST9361MA的參數配置*匹配智能冰箱的應用場景：

低電容特性（Cj=0.25pF）：DFN1006封裝實現的超低結電容，確保MIPI DSI顯示屏接口（數據速率1.5Gbps）和USB 3.1通道（10Gbps）的信號完整性，將插入損耗控制在-0.5dB@5GHz范圍內。

動態響應優化：VRWM=3.3V的工作電壓與主控芯片I/O電平*匹配，在4.2V的VBR最小擊穿電壓下，可承受IEC 61000-4-2標準規定的±8kV接觸放電和±15kV空氣放電沖擊。

能量處理能力：12V@1A的鉗位電壓（VC）參數，配合TLP測試驗證的3A脈沖電流處理能力，有效保護HDMI 2.1接口（48Gbps）免受EFT（電快速瞬變脈沖群）干擾。

低漏電設計：100nA的逆向漏電流（IR）在待機狀態下功耗僅0.33μW，符合歐盟ErP指令對智能家電待機功耗＜0.5W的要求。

三、系統級防護方案實施

在智能冰箱的電路設計中，RST9361MA被部署于三大關鍵節點：

人機交互界面防護：在觸控屏FPC連接器處采用雙向對稱布局，配合TVS陣列構建兩級防護。實測顯示，該方案可將ESD沖擊對觸摸控制器的影響延遲從2ns延長至15ns，為MCU響應爭取充足時間。

無線通信模塊隔離：在Wi-Fi/藍牙模塊的天線饋線端，利用0201尺寸的RST9361MA實現差分對保護，將2.4GHz頻段的插入損耗波動控制在±0.2dB以內，確保-95dBm的接收靈敏度不受影響。

電源系統箝位：在DC-DC轉換器的輸入端構建π型濾波網絡，配合RST9361MA的快速響應特性（響應時間＜1ns），將電源軌上的瞬態電壓尖峰抑制在安全閾值以下。

四、性能驗證與可靠性評估

加速壽命測試表明，在85℃/85%RH環境下連續工作2000小時后，RST9361MA的漏電流增幅＜5%，電容漂移量＜0.03pF，滿足智能冰箱10年使用壽命要求。在EMC測試中，配置該器件的樣機順利通過CISPR 32 Class B輻射發射測試，在30MHz-1GHz頻段的輻射強度較未防護狀態降低12-18dBμV/m。

五、技術演進展望

隨著第三代半導體材料的應用，基于SiC的靜電防護器件正在實驗室階段展現出更優性能：理論計算顯示，碳化硅基器件可實現0.1pF級別的結電容和500V/ns的di/dt耐受能力。這預示著未來智能冰箱的防護方案將向更高集成度、更低損耗方向發展，為8K視頻傳輸、UWB*定位等新興應用提供支撐。

在智能家居的進化賽道上，像RST9361MA這樣的基礎器件正通過技術創新構建起數字生活的安全屏障。當每一行代碼、每張照片、每次食材識別都能免受靜電威脅時，智能冰箱才能真正成為值得*的家庭數字管家。這種微觀層面的技術突破，正是推動宏觀層面產品體驗質變的關鍵力量。

薩科微slkor靜電保護二極管（TVS）

薩科微slkor榮譽資質和科研成果

關于薩科微slkor：

薩科微積極融入產業生態圈，把公司打造成為合作共贏的平臺。薩科微官網開辟了技術交流、名家專欄、資料查詢、資訊展播、行業應用等專欄，希望成為信息對接、觀點碰撞的空間、促進學術和思想交流的殿堂。薩科微秉承 “守正”、“精進”、“堅韌”、“細節”的企業文化，和“己所不欲勿施于人”的公平、開放、合作的企業倫理，與公司同事、供應商、代理商、客戶、社會協同發展，早日“成為全球半導體領導企業”，用技術和產品推動*發展！

RST9361MA?至產品詳細網頁
