一、產品概述

快恢復二極管 F1J 是一款高性能的半導體器件，專為滿足現代電力電子系統中對快速開關和高效率的需求而設計。它采用先進的制造工藝，結合了高反向耐壓、大電流承載能力和快速反向恢復時間的特點，廣泛應用于開關電源、逆變器、電機驅動等領域。

二、主要參數

• 反向耐壓 (VRRM)：600V，能夠承受高達 600V 的反向電壓，確保在高電壓應用中的穩定性。

• 平均整流電流 (IO)：1A，可承載 1A 的平均整流電流，適用于中小功率電路。

• 正向壓降 (VF)：1.3V @ 1A，低正向壓降有助于減少功率損耗，提高電路效率。

• 反向電流 (IR)：5mA @ 600V，低反向漏電流確保在反向偏置時的高阻態，提高電路可靠性。

• 反向恢復時間 (trr)：250ns，快速的反向恢復時間使其適合高頻開關應用，減少開關損耗。

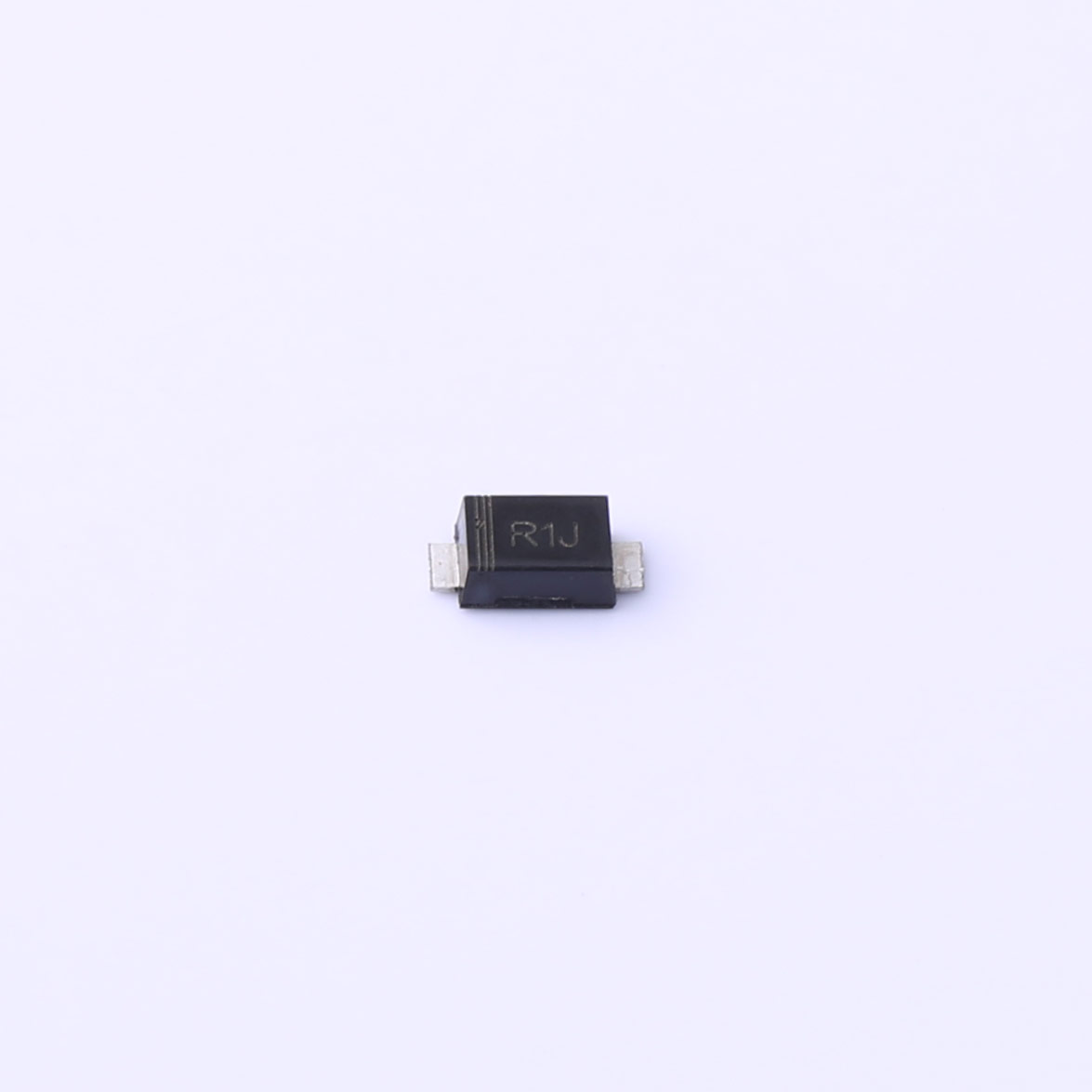

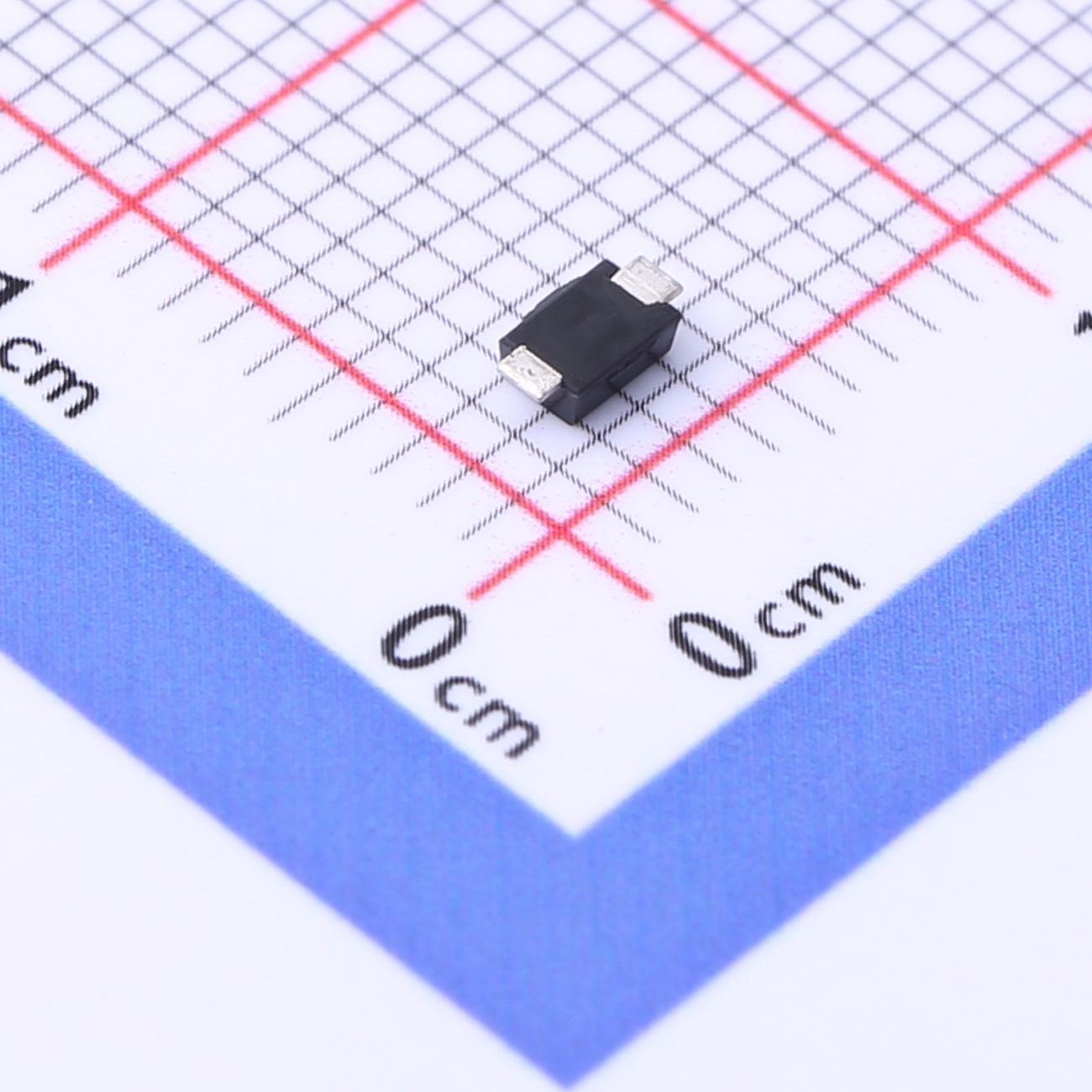

• 封裝形式：SOD-123FL，緊湊的封裝設計，便于安裝和集成，適合高密度電路板設計。

三、產品特點

• 快速開關性能：250ns 的快速反向恢復時間，確保在高頻開關應用中的高效性能，減少開關損耗。

• 高可靠性：低反向漏電流和高反向耐壓能力，確保在高電壓和高功率應用中的長期穩定性。

• 高效能設計：低正向壓降減少了導通狀態下的功率損耗，提高了整個電路的效率。

• 緊湊封裝：SOD-123FL 封裝形式，節省空間，便于在緊湊的電路板上使用。

四、應用場景

快恢復二極管 F1J 廣泛應用于以下領域：

• 開關電源：在 DC-DC 轉換器、AC-DC 適配器中作為整流元件，提高電源轉換效率。

• 逆變器：在光伏逆變器、UPS 電源中，用于高頻開關和能量轉換。

• 電機驅動：在無刷直流電機、步進電機驅動電路中，提供高效的整流和保護功能。

• 高頻電路：在高頻通信設備、雷達系統中，作為關鍵的開關元件。
