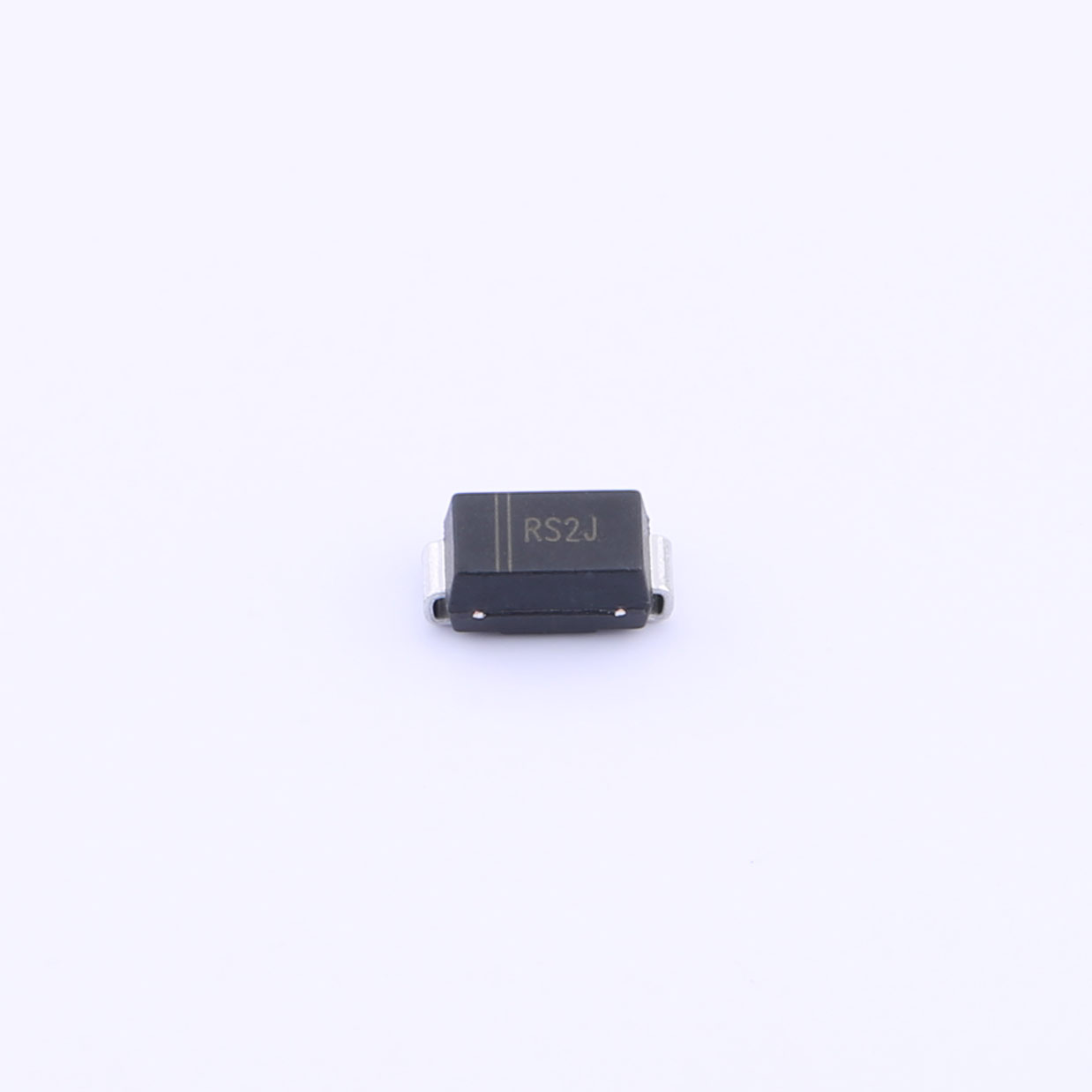

一、產品概述

快恢復二極管 RS2J 是一款高性能的半導體器件，專為高電壓、高效率的電力電子應用而設計。它結合了高反向耐壓、大電流通過能力以及快速的反向恢復時間，能夠有效提高電路的效率和可靠性，廣泛應用于開關電源、逆變器、電機驅動等領域。

二、主要參數

• 反向耐壓 (VRRM)：600V，能夠承受高達 600V 的反向電壓，確保在高電壓環境下的穩定性。

• 平均整流電流 (IO)：2A，可承載 2A 的平均整流電流，適用于中小功率電路。

• 正向壓降 (VF)：1.3V @ 2A，低正向壓降有助于減少功率損耗，提高電路效率。

• 反向電流 (IR)：5μA @ 600V，極低的反向漏電流確保在反向偏置時的高阻態，提高電路可靠性。

• 反向恢復時間 (trr)：250ns，快速的反向恢復時間使其適合高頻開關應用，減少開關損耗。

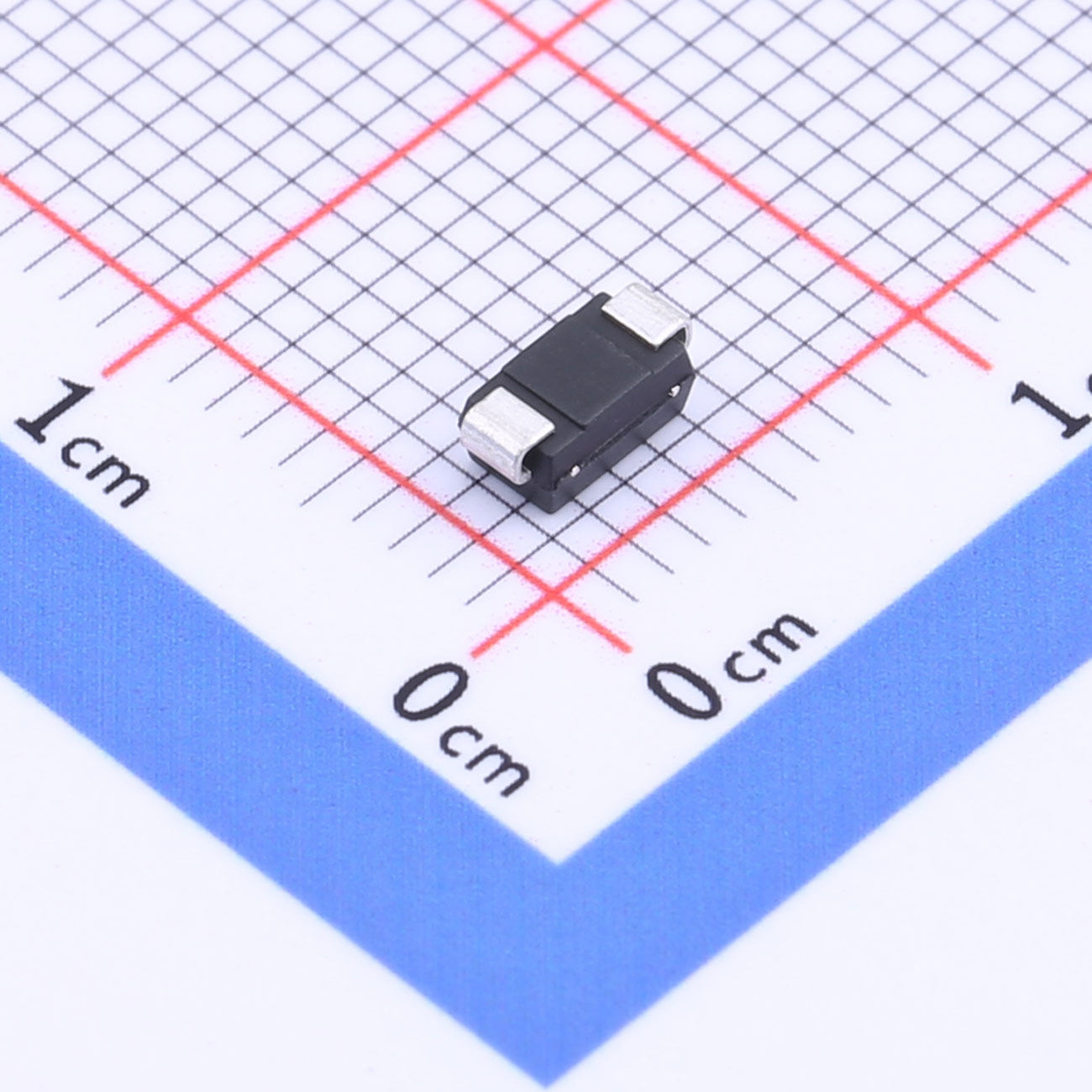

• 封裝形式：SMA，標準的封裝設計，便于安裝和集成，適合各種電路板設計。

三、產品特點

• 高電壓承受能力：600V 的反向耐壓能力，使其在高電壓應用中表現*，能夠有效防止擊穿。

• 大電流通過能力：2A 的平均整流電流，適用于中小功率電路，滿足多種應用場景的需求。

• 低正向壓降：1.3V 的低正向壓降減少了導通狀態下的功率損耗，提高了整個電路的效率。

• 快速反向恢復：250ns 的快速反向恢復時間，確保在高頻開關應用中的高效性能，減少開關損耗。

• 極低反向漏電流：5μA 的極低反向漏電流，確保在反向偏置時的高阻態，提高電路的穩定性和效率。

• 高可靠性：經過嚴格的質量控制和測試，確保在各種復雜工作環境下的長期穩定性。

• 標準封裝：SMA 封裝形式，便于安裝和集成，適合各種電路板設計。

四、應用場景

快恢復二極管 RS2J 廣泛應用于以下領域：

• 開關電源：在 DC-DC 轉換器、AC-DC 適配器中作為整流元件，提高電源轉換效率。

• 逆變器：在光伏逆變器、UPS 電源中，用于高頻開關和能量轉換。

• 電機驅動：在無刷直流電機、步進電機驅動電路中，提供高效的整流和保護功能。

• 高頻電路：在高頻通信設備、雷達系統中，作為關鍵的開關元件。
