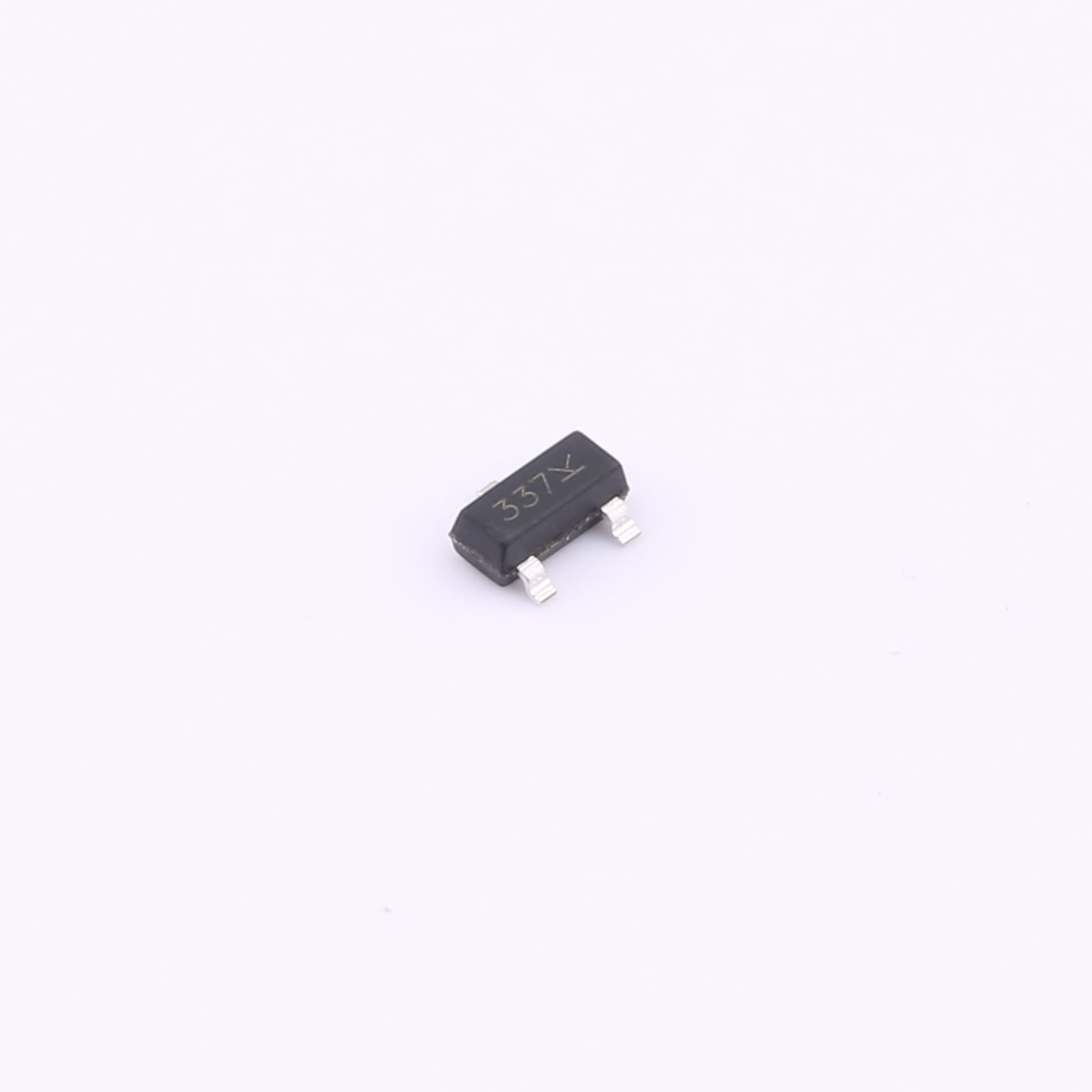

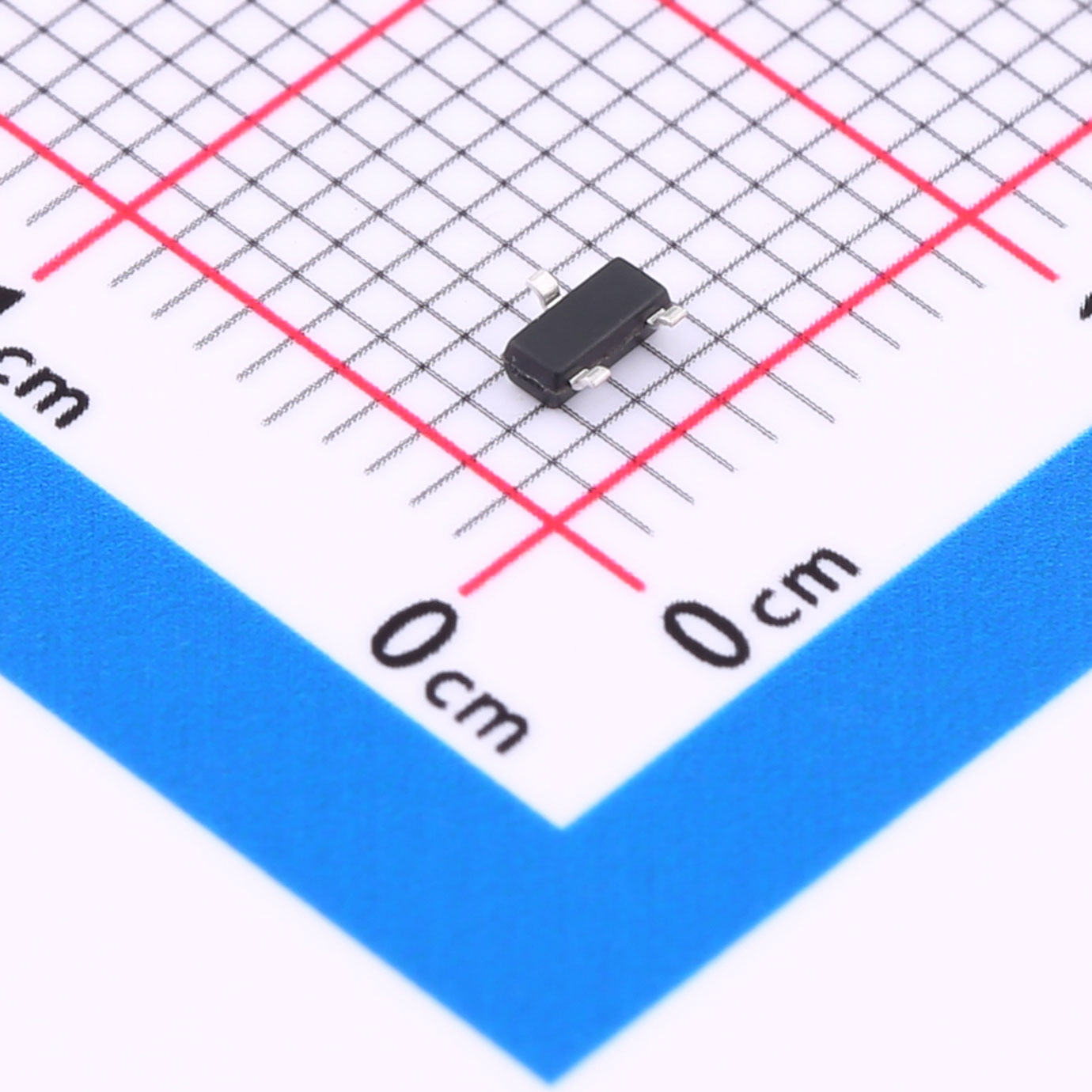

產品介紹:FDN337N 低壓N溝道MOS管
一、產品概述
薩科微slkor低壓MOS管FDN337N是一款專為低壓、低功耗應用設計的N溝道MOSFET(金屬氧化物半導體場效應晶體管)。這款MOSFET以其緊湊的封裝、低閾值電壓和超低導通電阻,在需要精細電流控制和高效率轉換的電子設備中展現出*的性能。FDN337N適用于各種低壓電路,為系統設計者提供了靈活且可靠的解決方案。
二、產品特性
低壓操作:漏源電壓(Vdss)為30V,適合在低壓環境下穩定工作,保護電路免受高壓損害。
超低靜態電流:連續漏極電流(Id)低至1μA,在待機或低功耗模式下能顯著減少能耗,延長電池壽命。
低導通電阻:在4.5V的柵極電壓(Vgs)和2.2A的漏極電流(Id)條件下,導通電阻(RDS(on))僅為40mΩ,有效降低了導通時的能量損耗,提高了系統效率。
低閾值電壓:閾值電壓(Vgs(th)@Id)為0.9V@250μA,使得FDN337N在較低的柵極電壓下即可開啟,適用于低功耗和快速響應的應用場景。
三、產品優勢
高效節能:超低導通電阻和靜態電流使得FDN337N在工作時能耗極低,有助于節能減排。
快速響應:低閾值電壓保證了MOSFET的快速開啟和關閉,提高了系統的動態響應速度。
高可靠性:經過嚴格的質量控制和測試,FDN337N展現出*的穩定性和可靠性,確保在各種工作環境下都能穩定工作。
靈活設計:緊湊的封裝設計使得FDN337N易于集成到各種電子設備中,節省了PCB空間,簡化了電路設計。
四、應用領域
FDN337N廣泛應用于以下領域:
便攜式設備:如智能手機、平板電腦、智能手表等,用于電源管理、信號切換等低功耗場景。
物聯網設備:在物聯網傳感器、智能家居系統等應用中,提供穩定的低壓電力控制和信號傳輸。
汽車電子:在汽車電子控制系統中,如車窗升降器、座椅調節器等,實現低功耗、高可靠性的電力控制。
工業控制:在需要精細電流控制和高效率轉換的工業自動化控制系統中,如精密機械控制、電機驅動等。
五、注意事項
電壓限制:請確保在實際應用中不超過器件的額定電壓(Vdss),以防止擊穿損壞。
電流控制:雖然連續漏極電流較小,但在設計電路時仍需注意電流分配,避免過載。
散熱設計:雖然功耗較低,但在高密度集成或長時間工作的應用中,仍需關注散熱問題,確保器件溫度在正常范圍內。
靜電防護:在安裝和使用過程中,應采取靜電防護措施,避免靜電放電對器件造成損害。
存儲與運輸:請按照產品手冊中的建議進行存儲和運輸,避免暴露在極端溫度、濕度或腐蝕性環境中。
| 文件名稱 | 標題 | 說明 |
|---|---|---|

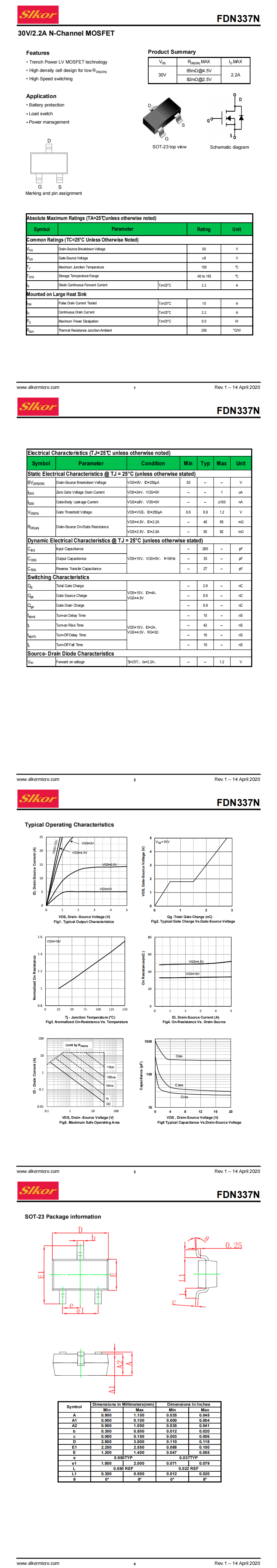

| FDN337N SOT-23.pdf | FDN337N SOT-23 | - |
