產品信息

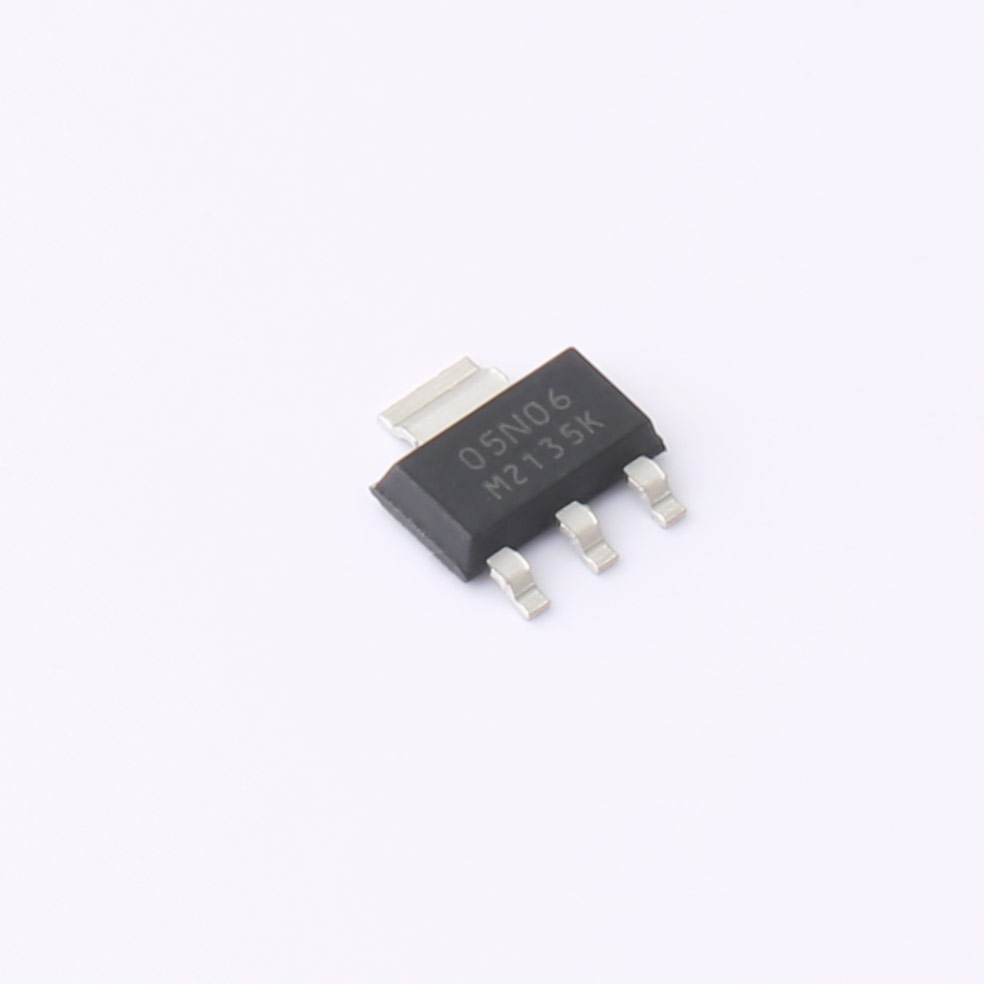

產品名稱: MOS管 SL05N06A

生產商: 薩科微Slkor

類型: N溝道

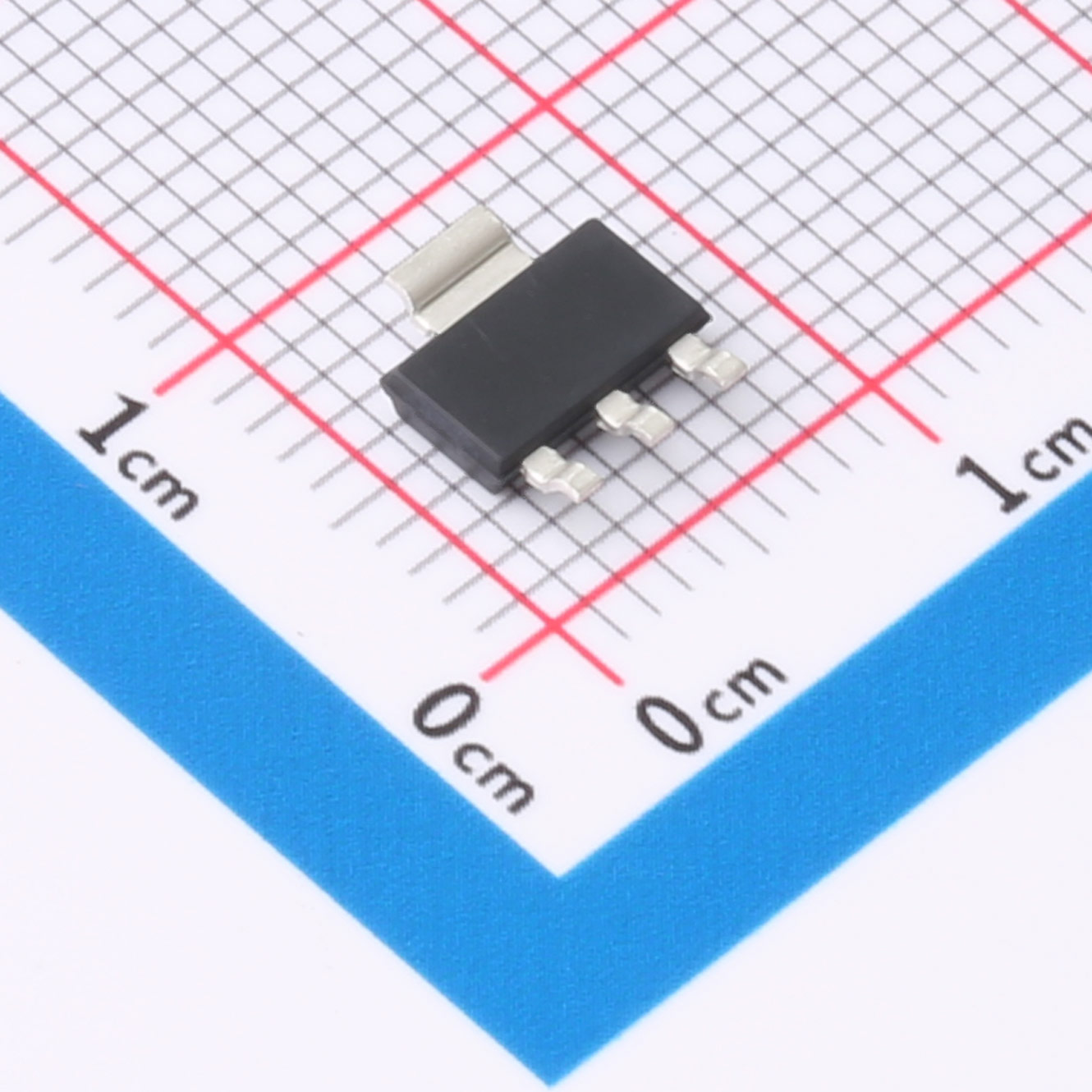

封裝: SOT-223

電氣參數

漏源電壓(Vdss): 60V

連續漏極電流(Id): 5A

功率(Pd): 1.2W

導通電阻(RDS(on)@Vgs,Id): 120mΩ@20V, 5A

封裝特點

小巧設計: SOT-223封裝適用于有限空間的設計，方便集成。

表面貼裝: 采用表面貼裝技術，提高了電路板的集成度。

產品亮點

寬電壓范圍: 適用于各種電源系統，漏源電壓高達60V。

高電流能力: 連續漏極電流達到5A，適用于高電流應用場景。

高功率性能: 具有1.2W的功率容忍能力，適用于低至中功率應用。

低導通電阻: RDS(on)在20V、5A時為120mΩ，減小導通損耗。

封裝和引腳

漏源極 (D): 連接到負極。

柵極 (G): 控制MOSFET的導通。

源極 (S): 連接到負載并接地。

應用領域

SL05N06A廣泛應用于以下領域：

開關電源設計: 適用于各種開關電源系統。

電源適配器: 高性能特征使其成為電源適配器的理想選擇。

穩壓器設計: 用于設計高效穩壓器電路。

注意事項

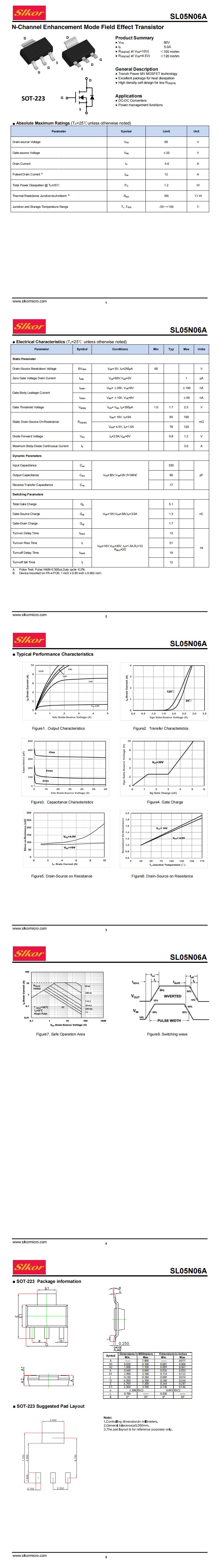

在使用SL05N06A之前，請仔細閱讀生產商提供的產品手冊和規格說明，以確保正確的電路設計和使用。
