所謂IGBT(絕緣柵雙極型晶體管），是由 BJT(雙極結型晶體三極管) 和 MOS(絕緣柵型場效應管) 組成的復合全控型-電壓驅動式-功率半導體器件,其具有自關斷的特征。
簡單講，是一個非通即斷的開關，IGBT沒有放大電壓的功能，導通時可以看做導線，斷開時當做開路。IGBT融合了BJT和MOSFET的兩種器件的優點，如驅動功率小和飽和壓降低等。

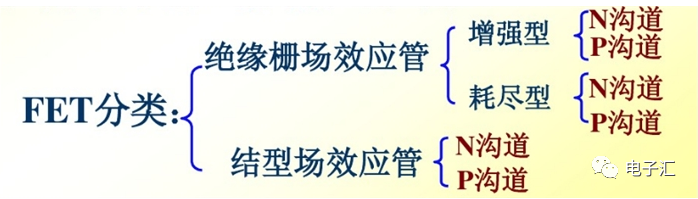

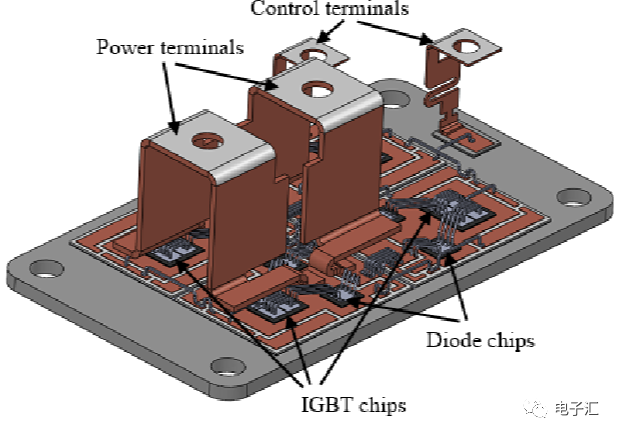

而平時我們?cè)趯?shí)際中使用的IGBT模塊是由IGBT與FWD（續流二極管芯片）通過特定的電路橋接封裝而成的模塊化半導體產品，具有節能、安裝維修方便、散熱穩定等特點。
前面介紹了Power MOSFET，而IGBT其實本質上還是一個場效應晶體管，從結構上看和Power MOSFET非常接近，就在背面的漏電極增加了一個P+層，我們稱之為Injection Layer (名字的由來等下說).。在上面介紹的Power MOSFET其實根本上來講它還是傳統的MOSFET，它依然是單一載流子(多子)導電，所以我們還沒有發揮出它的*性能。所以后來發展出一個新的結 構，我們?nèi)绾文軌蛟赑ower MOSFET導通的時候除了MOSFET自己的電子我還能從漏端注入空穴不就可以了嗎？所以自然的就在漏端引入了一個P+的injection layer (這就是名字的由來)，而從結構上漏端就多了一個P+/N-drift的PN結，不過他是正偏的，所以它不影響導通反而增加了空穴注入效應，所以它的特性就類似BJT了有兩種載流子參與導電。所以原來的source就變成了Emitter，而Drain就變成了Collector了。
從上面結構以及右邊的等效電路圖看出，它有兩個等效的BJT背靠背鏈接起來的，它其實就是PNPN的Thyristor(晶閘管)，這個東西不是我們刻意做的，而是結構生成的。我在5個月前有篇文章講Latch-up(http://ic-garden.cn/?p=511)就說了，這樣的結構最要命的東西就是栓鎖(Latch-up)。而控制Latch-up的關鍵就在于控制Rs，只要滿足α1+α2<1就可以了。
另外，這樣的結構好處是提高了電流驅動能力，但壞處是當器件關斷時，溝道很快關斷沒有了多子電流，可是Collector (Drain)端這邊還繼續有少子空穴注入，所以整個器件的電流需要慢慢才能關閉(拖尾電流, tailing current)，影響了器件的關斷時間及工作頻率。這個可是開關器件的大忌啊，所以又引入了一個結構在P+與N-drift之間加入N+buffer層，這一層的作用就是讓器件在關斷的時候，從Collector端注入的空穴迅速在N+ buffer層就被復合掉提高關斷頻率，我們稱這種結構為PT-IGBT (Punch Through型)，而原來沒有帶N+buffer的則為NPT-IGBT。
一般情況下，NPT-IGBT比PT-IGBT的Vce(sat)高，主要因?yàn)镹PT是正溫度系數(P+襯底較薄空穴注入較少)，而PT是負溫度系數(由于P襯底較厚所以空穴注入較多而導致的三極管基區調制效應明顯)，而Vce(sat)決定了開關損耗(switch loss)，所以如果需要同樣的Vce(sat)，則NPT必須要增加drift厚度，所以Ron就增大了。
