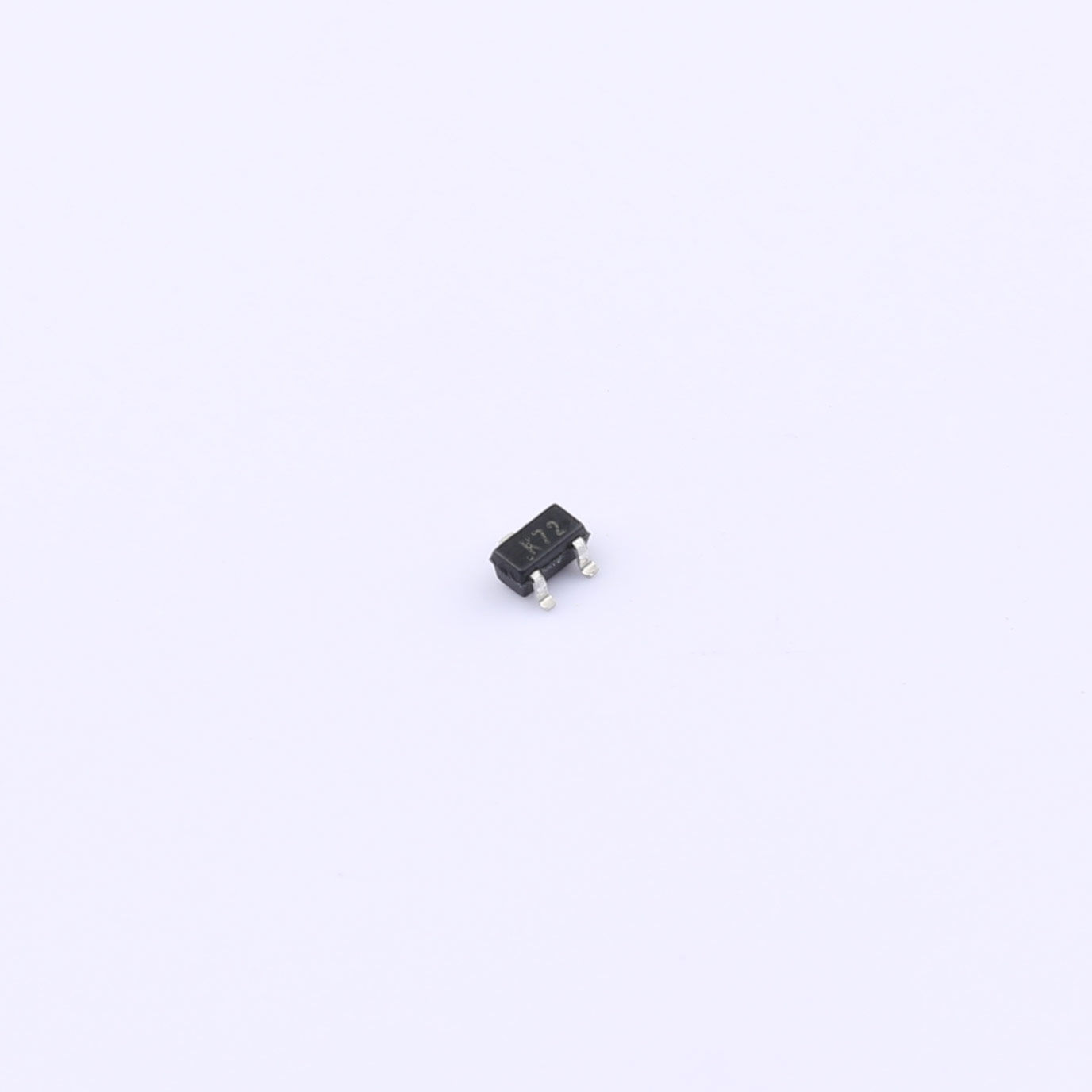

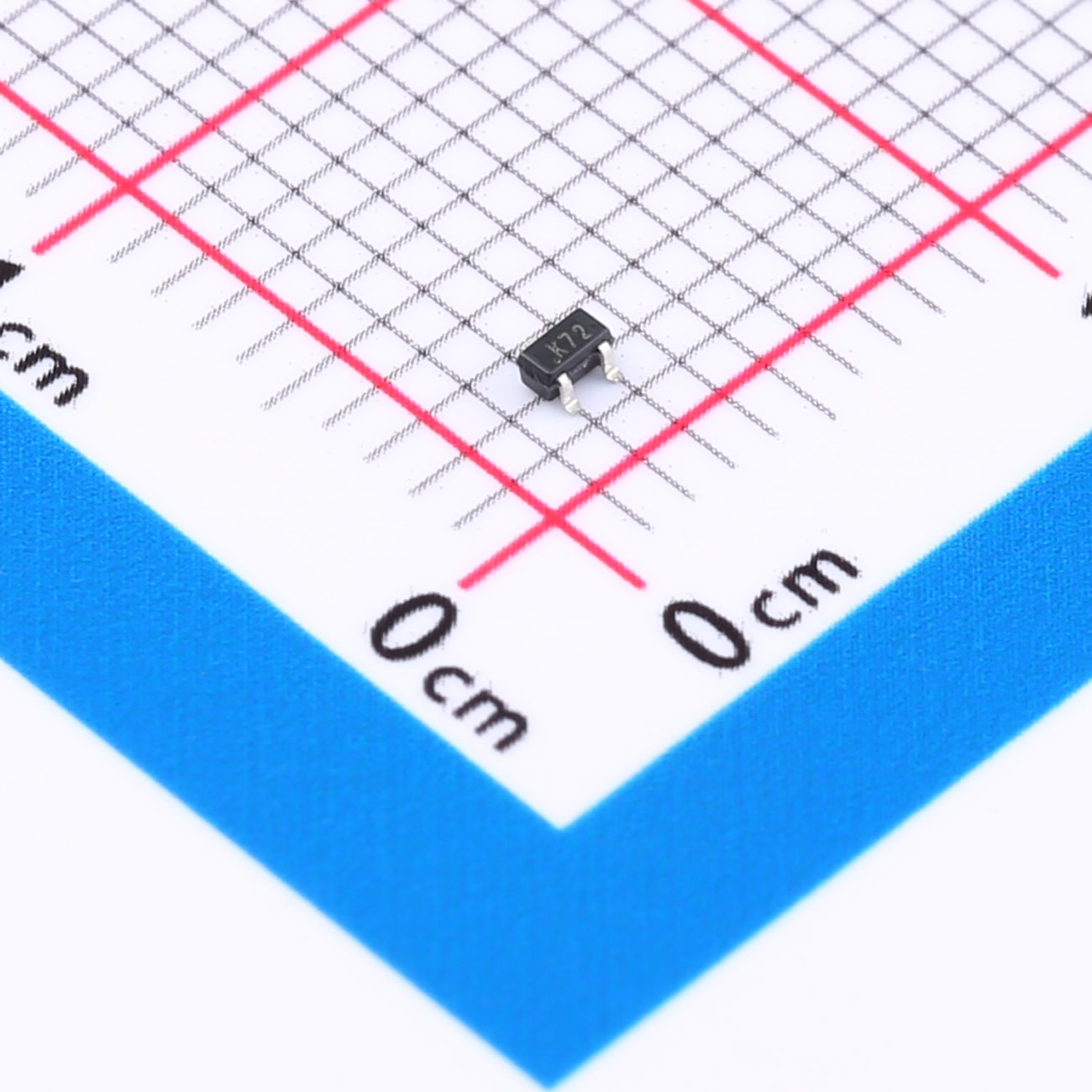

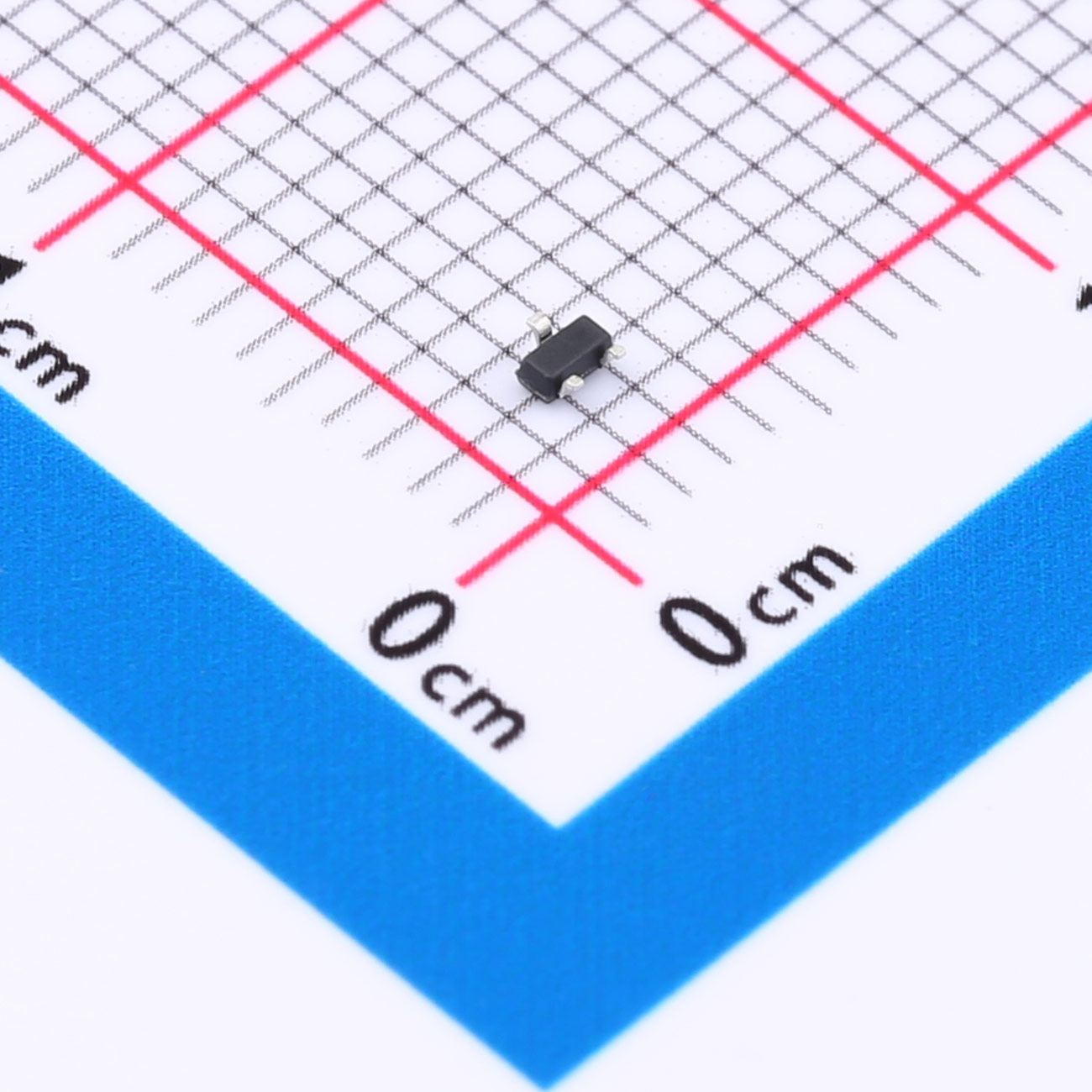

產品名稱：中壓MOS管2N7002KT
封裝類型：SOT-523-3
概述：
2N7002KT是一款中壓N溝道MOS管，適用于各種開關應用。該器件具有低導通電阻、低閾值電壓和快速開關速度等優秀特性。
應用領域：
- 電源管理
- 開關模塊
- 光電驅動
性能參數：
| 參數 | 符號 | 值 |
|---|---|---|
| 漏源電壓 | Vdss | 60V |
| 連續漏極電流 | Id | 1A |
| 功率 | Pd | 150mW |
| 導通電阻 | RDS(on)@Vgs,Id | 2.5Ω@10V |
| 閾值電壓 | Vgs(th)@Id | 1.5V@250μA |
封裝和引腳定義：
| 序號 | 引腳名稱 | 描述 |
|---|---|---|
| 1 | Source | 源極 |
| 2 | Gate | 柵極 |
| 3 | Drain | 漏極 |
總結：
2N7002KT是一款低導通電阻、低閾值電壓、快速開關速度的N溝道MOS管，適用于各種開關應用。其小型的SOT-523-3封裝，使其在高密度的PCB設計中具有更多的設計空間。它是電源管理、開關模塊和光電驅動等領域的理想選擇。

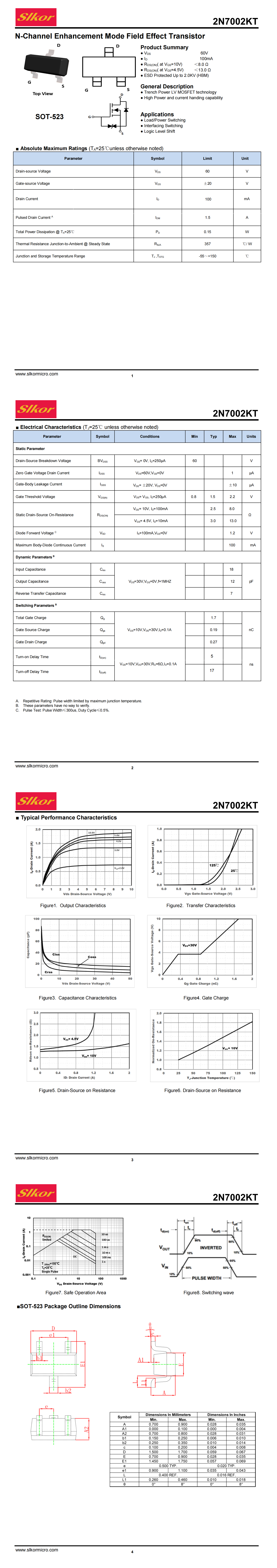

| 文件名稱 | 標題 | 說明 |
|---|---|---|
| 2N7002KT SOT-523.pdf | 2N7002KT SOT-523 | - |
