產品名稱

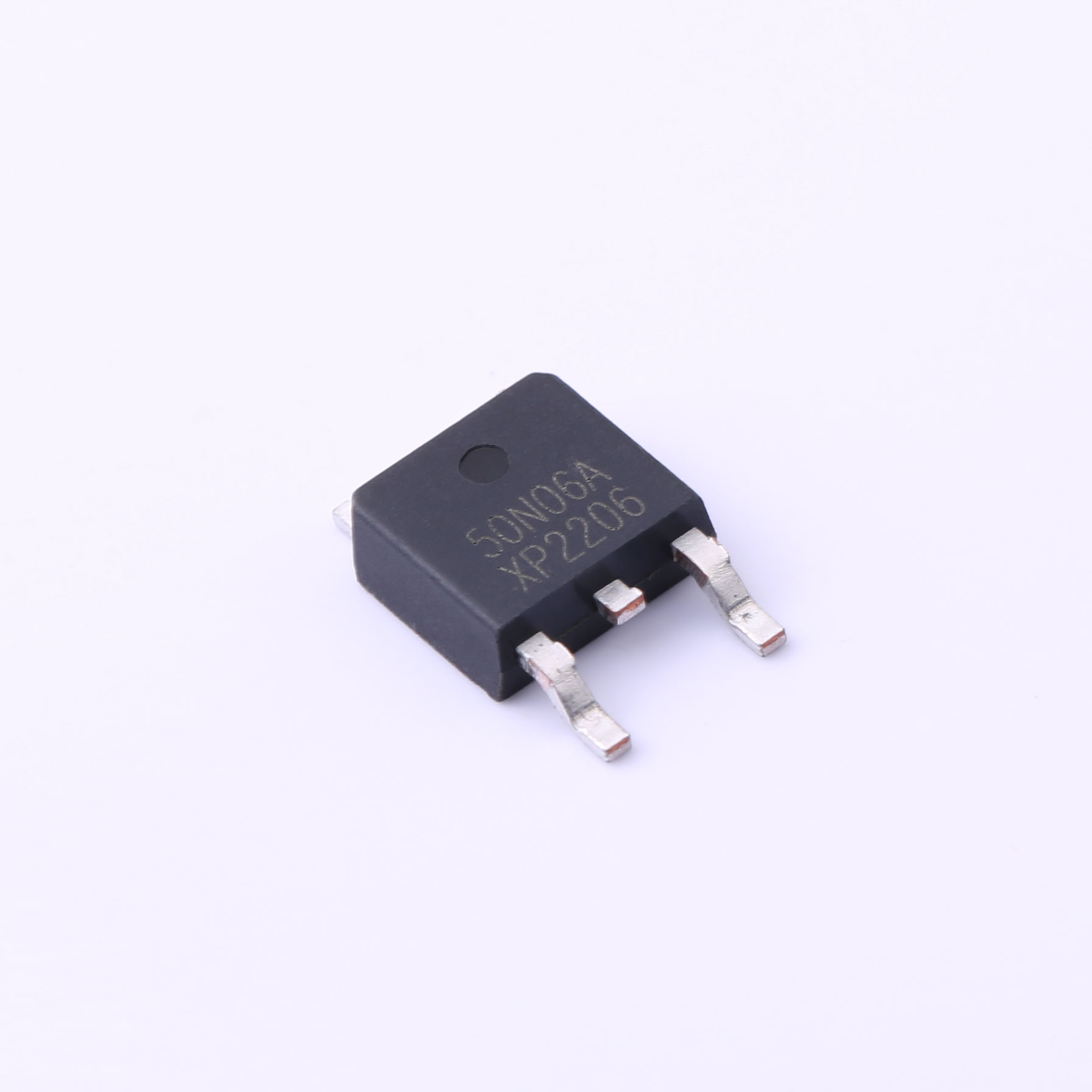

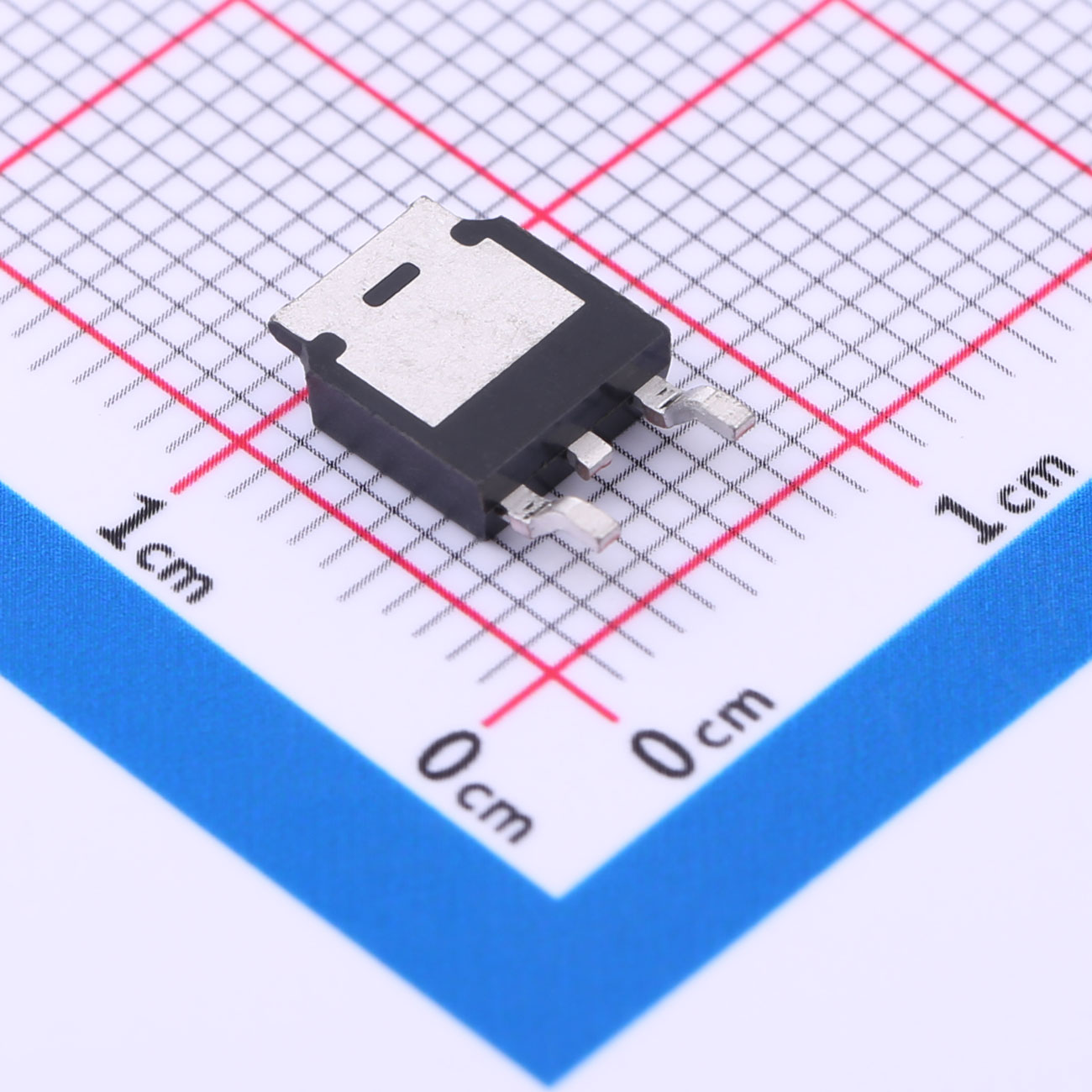

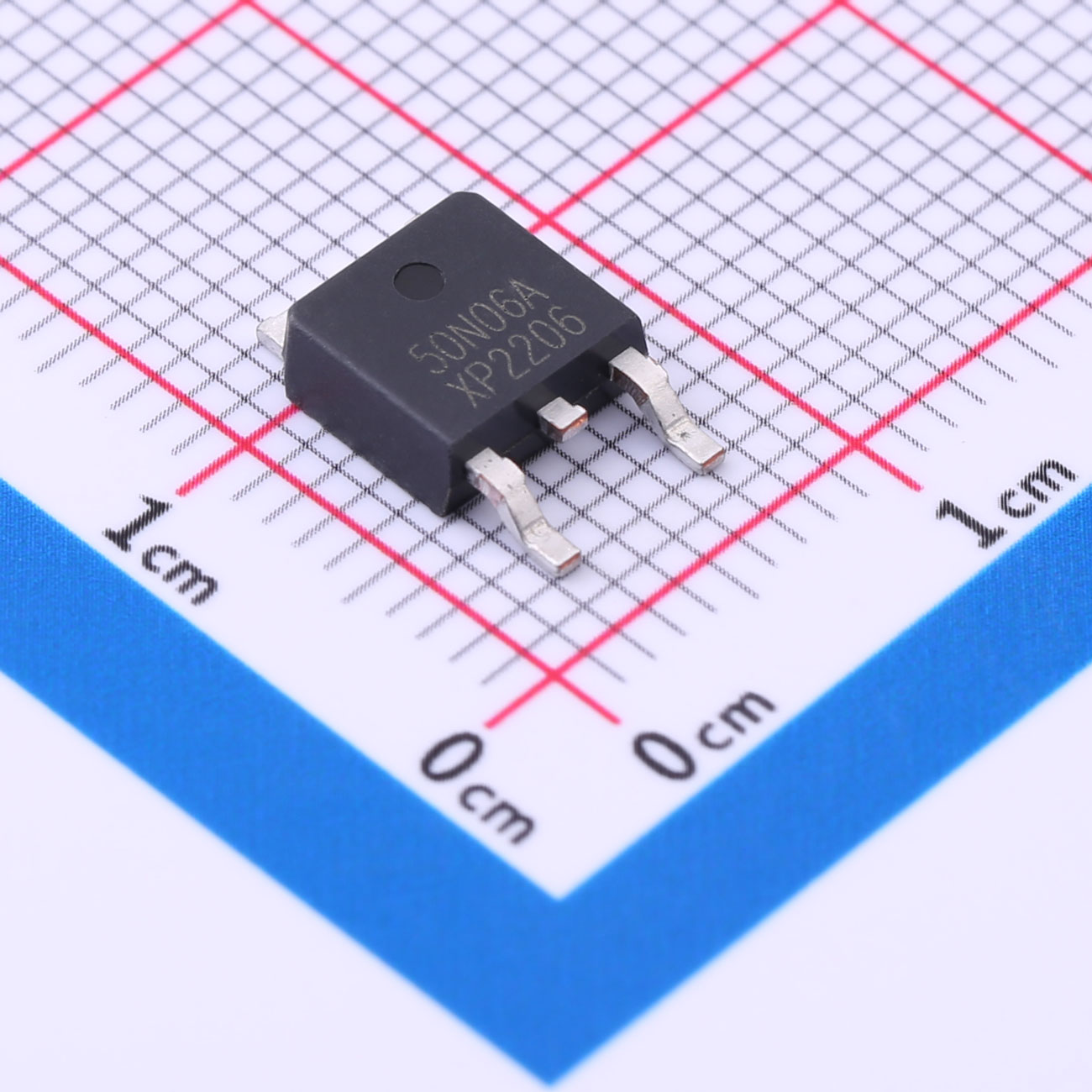

MOS管 SL50N06D
制造商
薩科微Slkor
概述
SL50N06D 是一款N溝道MOS場效應晶體管，廣泛應用于各種電子設備和電路中。其高漏源電壓、連續漏極電流以及TO-252封裝使其在高性能應用中表現*。
電氣特性
漏源電壓(Vdss): 60V
連續漏極電流(Id): 50A
功率(Pd): 60W
導通電阻(RDS(on)@Vgs,Id): 14mΩ@10V, 25A
閾值電壓(Vgs(th)@Id): 1.6V@250μA
封裝和引腳
SL50N06D 采用 TO-252 封裝，具有以下引腳：
漏源極 (D): 連接到正極。
柵極 (G): 控制MOSFET的導通。
源極 (S): 連接到負載并接地.
產品優勢
高漏源電壓: 適用于各種電源應用。
高連續漏極電流: 支持高功率需求。
TO-252封裝: 便于安裝和散熱。
應用領域
SL50N06D 廣泛應用于：
電源管理: 用于開關電源和電源逆變器。
電機控制: 適用于電機驅動和控制。
電源逆變器: 用于太陽能和風能轉換系統。
安裝和使用
在設計電路和集成 SL50N06D 時，請參考制造商提供的技術規格和應用手冊。確保適當的散熱設計以維持設備的性能和可靠性。
| 文件名稱 | 標題 | 說明 |
|---|---|---|

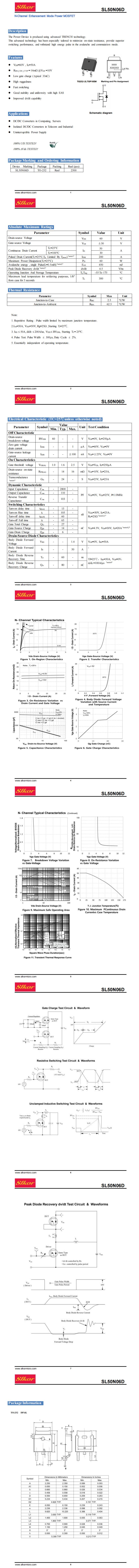

| SL50N06D TO-252.pdf | SL50N06D TO-252 | - |
支持
如果您需要設計/技術支持，請告知我們并填寫 應答表 我們會盡快回復您。
