產品名稱：中壓MOS管SL10N06A
SL10N06A是一種N溝道中壓MOS管，適用于多種應用，包括電源管理、馬達控制和照明等領域。
主要特性：
- 漏源電壓(Vdss):60V
- 連續漏極電流(Id):10A
- 導通電阻(RDS(on)@Vgs,Id):35mΩ@10V,5A
- 閾值電壓(Vgs(th)@Id):2.5V@250uA
- 工作溫度:-55℃~+150℃@(Tj)

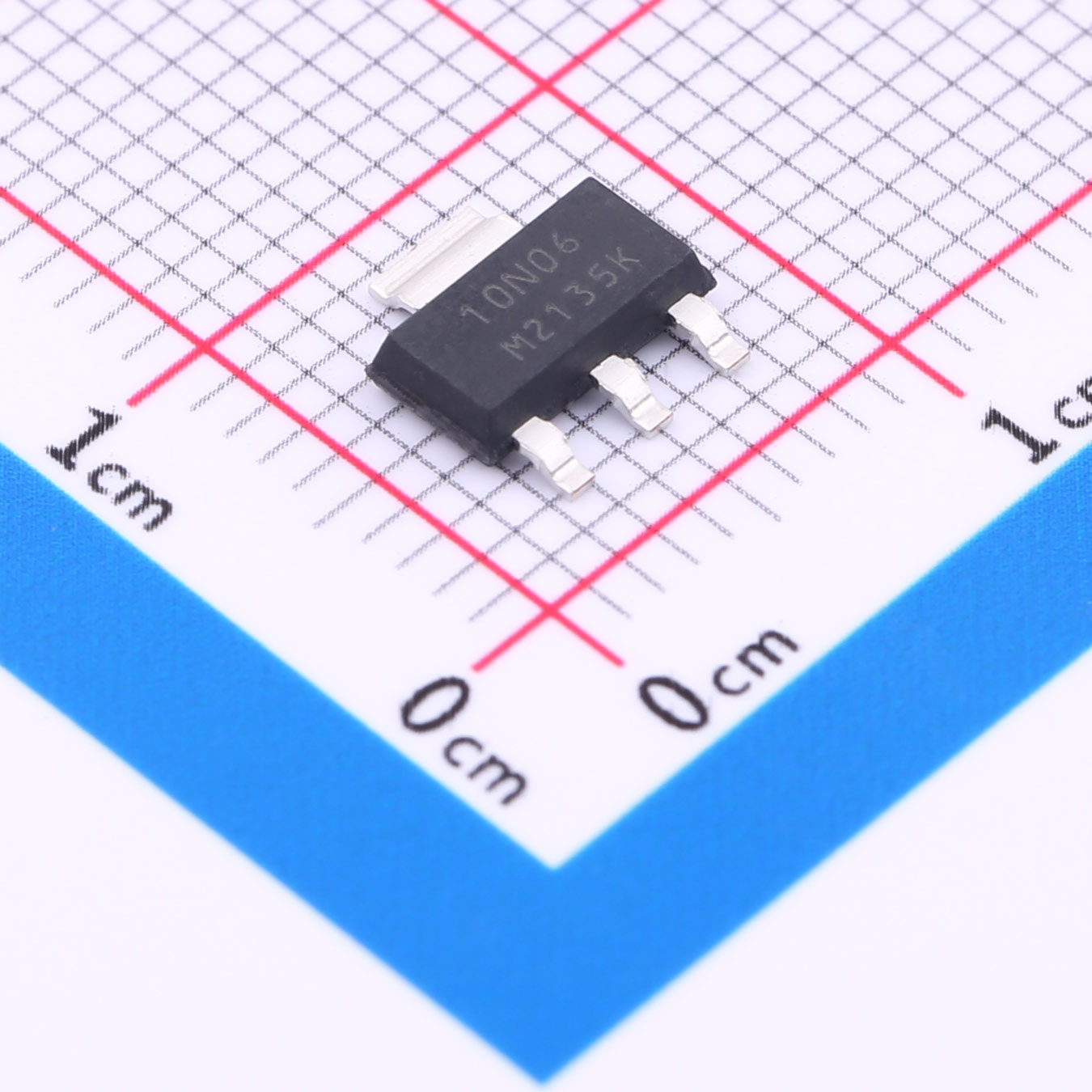

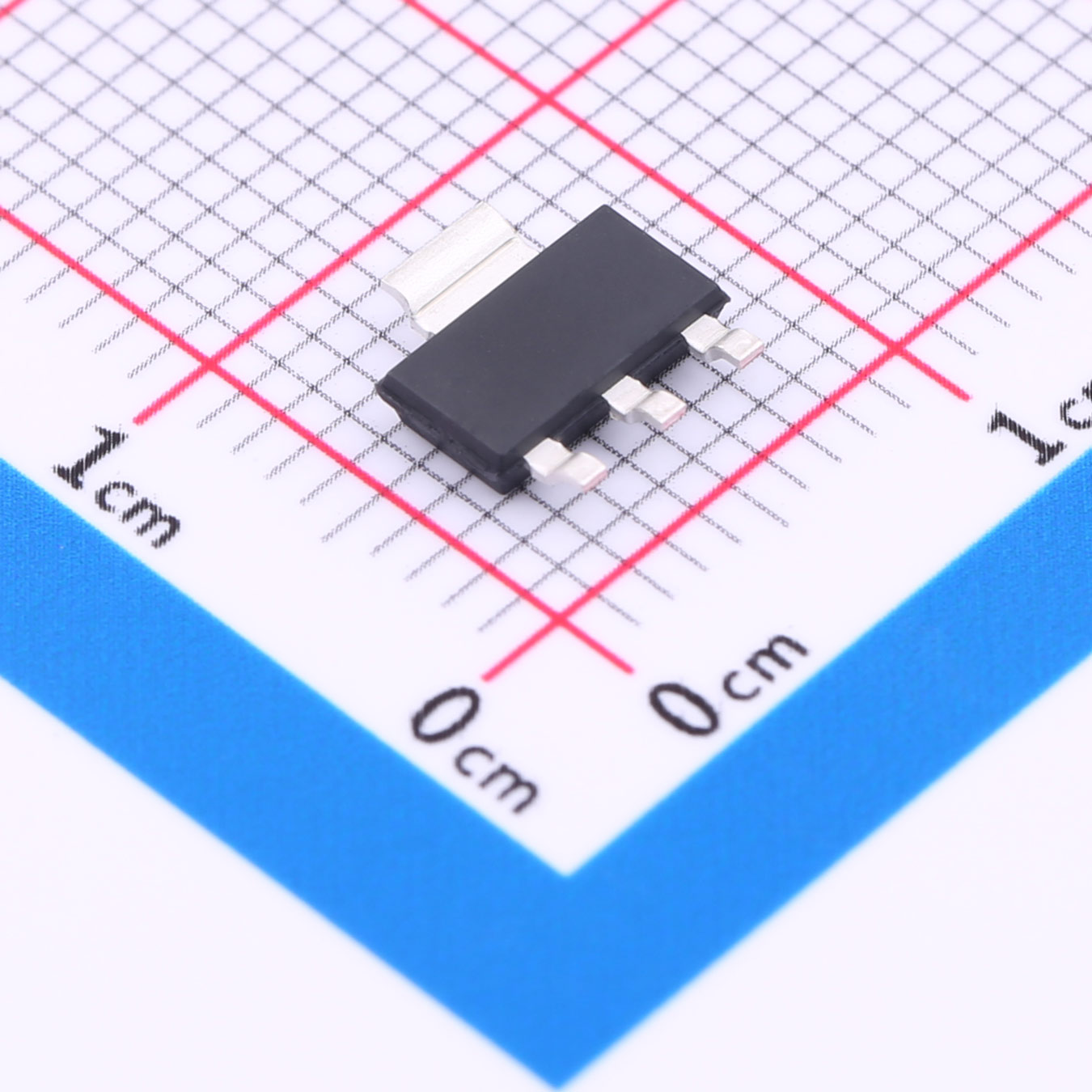

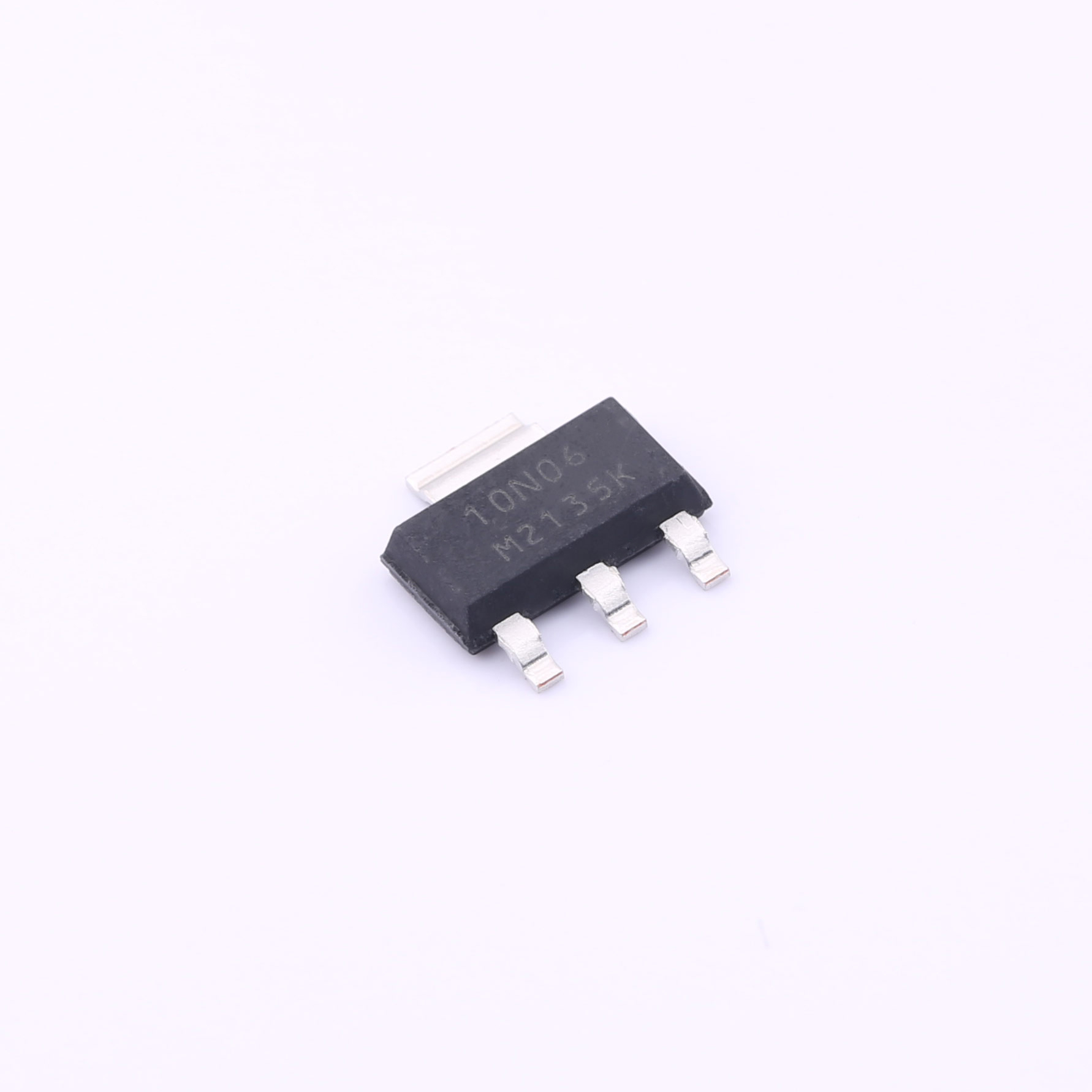

- 封裝：SOT-223
SL10N06A采用SOT-223封裝，尺寸為6.7mm x 6.7mm x 2.3mm，重量約為0.08g。該產品具有優異的導通特性，導通電阻低，使其適用于低電壓電路。
該產品的漏源電壓為60V，可連續承受10A的漏極電流。閾值電壓為2.5V，保證了設備在低功耗狀態下的正常工作。
此外，該產品具有廣泛的工作溫度范圍，可在-55℃~+150℃的環境下工作，保證了在極端溫度條件下的可靠性。
應用領域：
- 電源管理
- 馬達控制
- 照明等領域
| 文件名稱 | 標題 | 說明 |
|---|---|---|

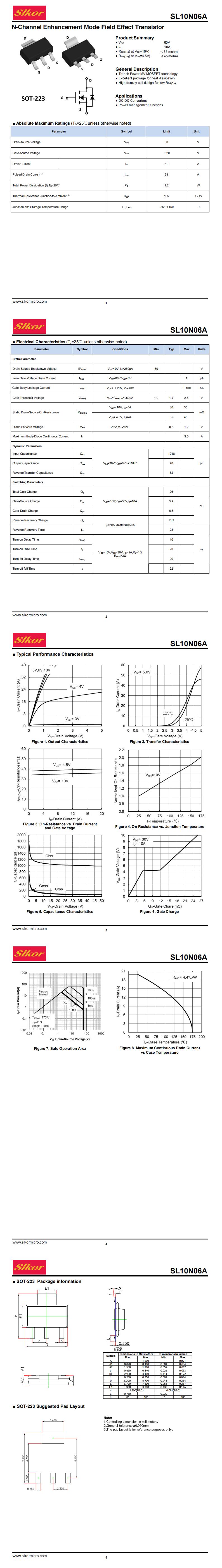

| SL10N06A SOT-223.pdf | SL10N06A SOT-223 | - |
