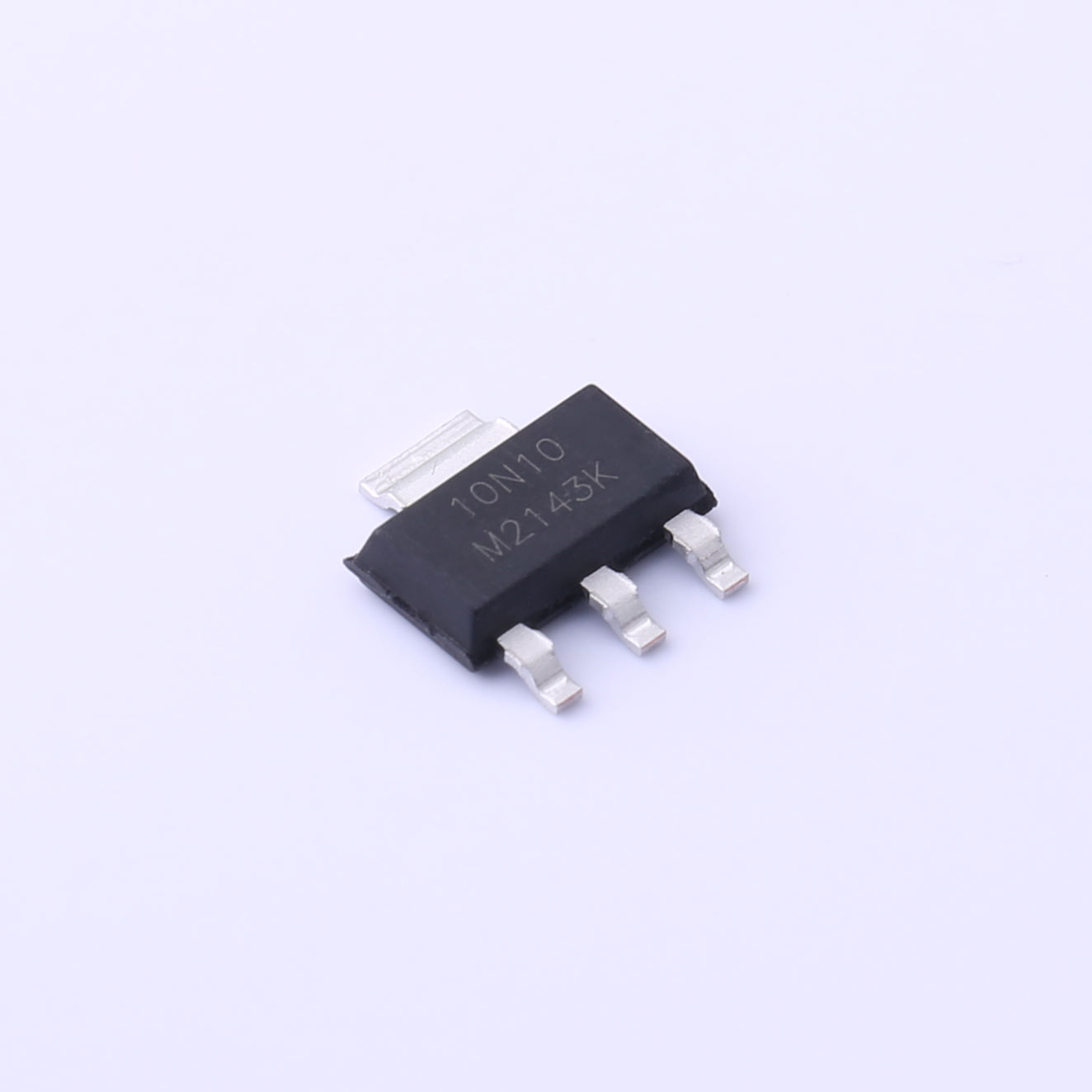

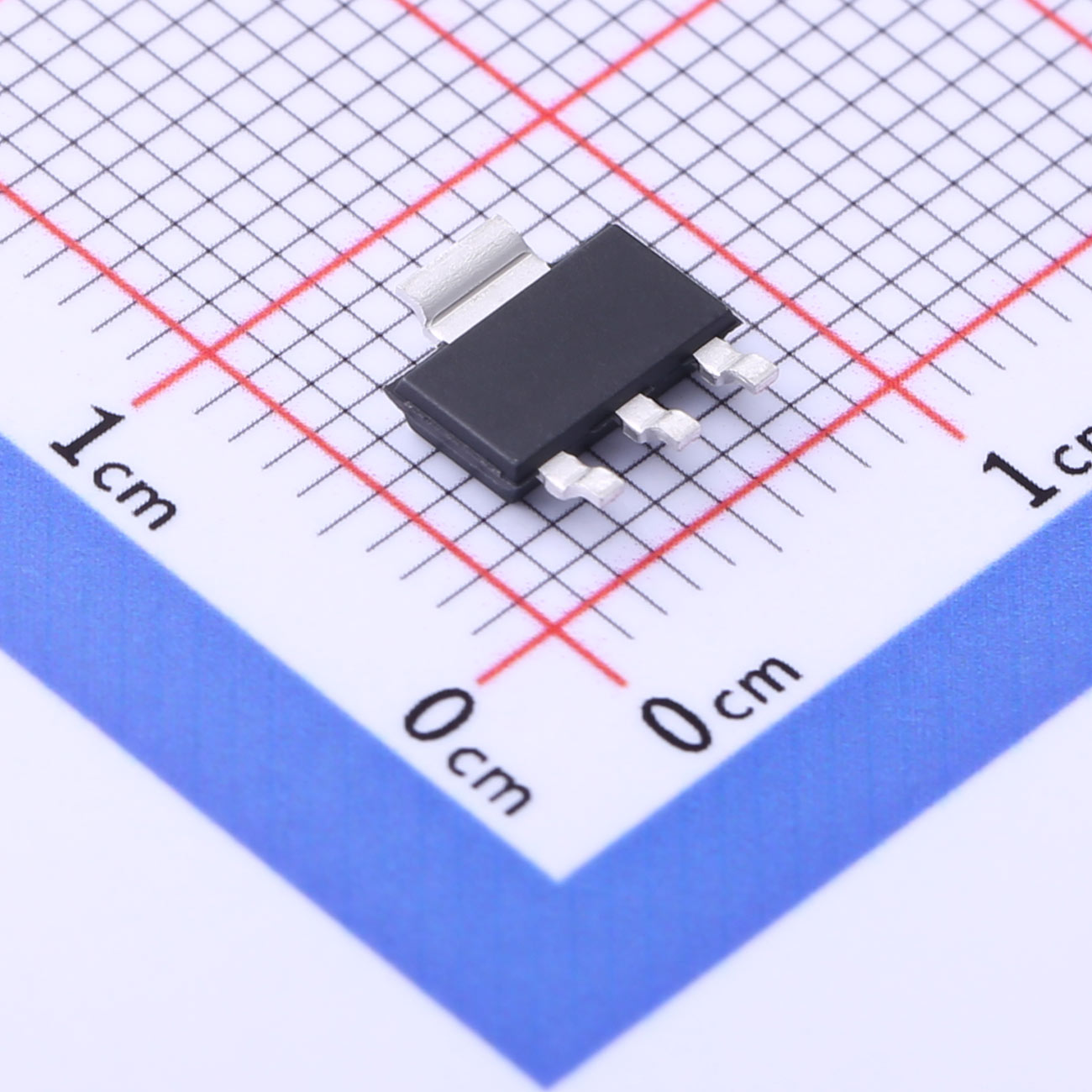

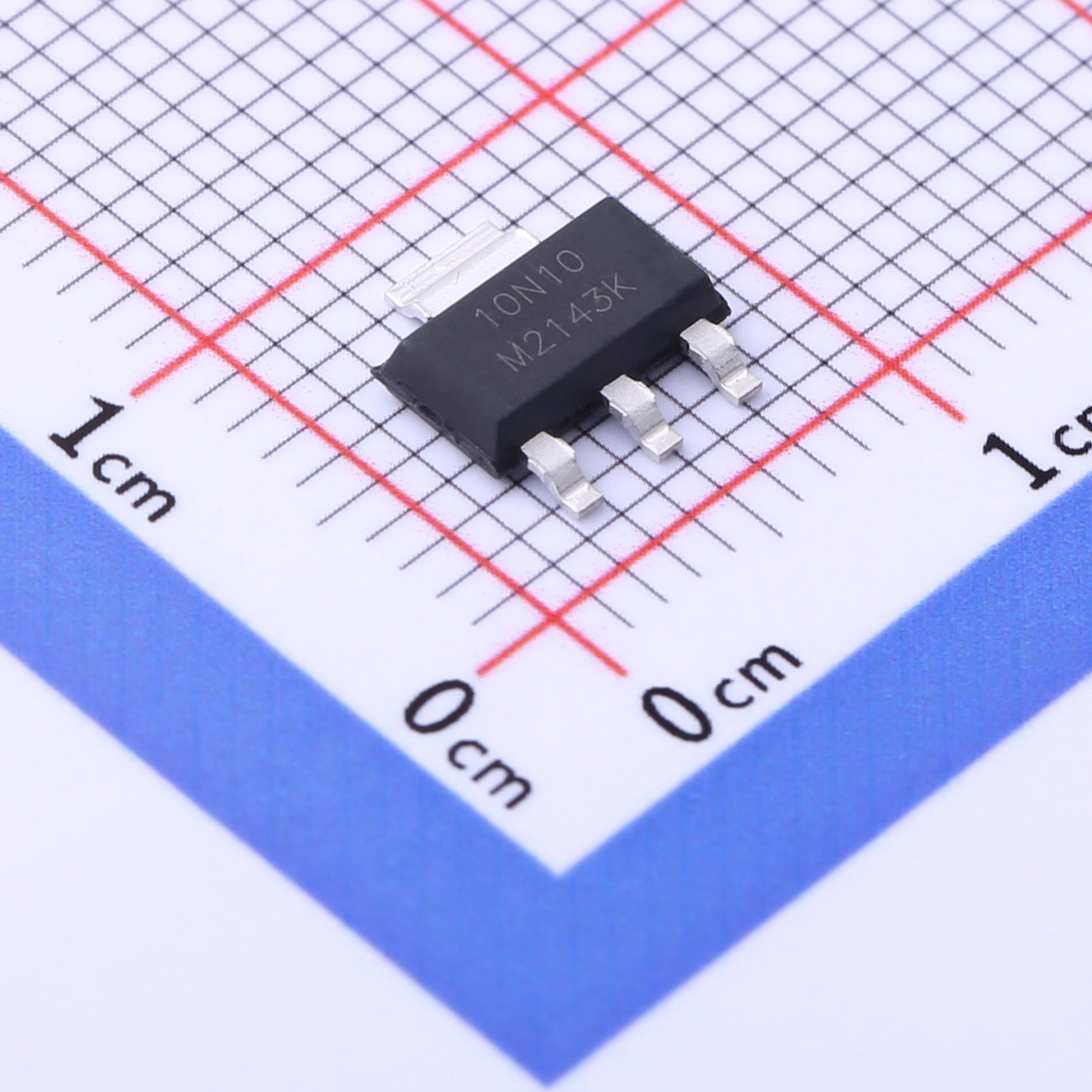

中壓MOS管SL10N10A
下載數據手冊 在線咨詢產品名稱：中壓MOS管SL10N10A
產品概述：
SL10N10A是一款中壓N溝道MOS管，其漏源電壓（Vdss）為100V，連續漏極電流（Id）為10A，導通電阻（RDS(on)@Vgs,Id）為95mΩ@10V,10A，閾值電壓（Vgs(th)@Id）為3V@250uA。該器件具有優異的開關特性和熱穩定性，可用于高頻、高效、高穩定性的開關電源、逆變器等應用。
產品特性：
- 低導通電阻
- 高開關速度
- 高耐壓
- 低閾值電壓
- *的熱穩定性
- 封裝形式為SOT-223，易于焊接和安裝
典型應用：
- 開關電源
- 逆變器
- 電機驅動器
- 照明控制
產品參數：
- 類型：N溝道
- 漏源電壓（Vdss）：100V
- 連續漏極電流（Id）：10A
- 功率（Pd）：1.25W
- 導通電阻（RDS(on)@Vgs,Id）：95mΩ@10V,10A
- 閾值電壓（Vgs(th)@Id）：3V@250uA
- 工作溫度：-55℃~+150℃@(Tj)
- 封裝：SOT-223

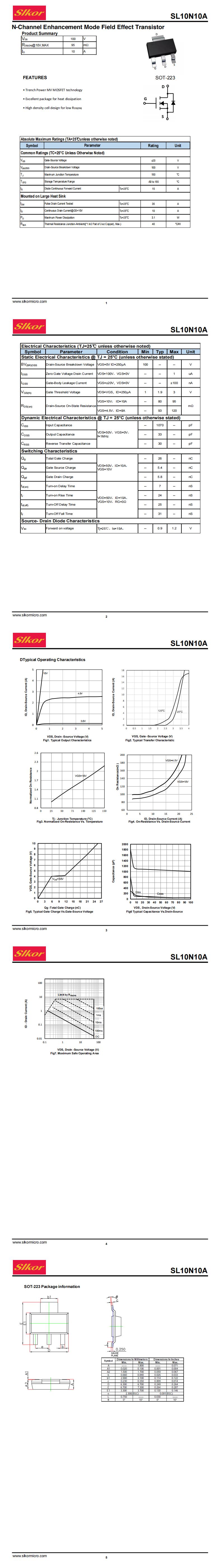

| 文件名稱 | 標題 | 說明 |
|---|---|---|
| SL10N10A SOT-223.pdf | SL10N10A SOT-223 | - |
支持
如果您需要設計/技術支持，請告知我們并填寫 應答表 我們會盡快回復您。
Longevity
The Longevity Program is aimed to provide our customers information from time to time about the expected time that our products can be ordered. The NLP is reviewed and updated regularly by our executive Management Team. View our longevity program here.
類型:P溝道 漏源電壓(Vdss):-60V 連續漏極電流(Id):-30A 功率(Pd):50W 導通電阻(RDS(on)@Vgs,Id):26mΩ@-10V,-15A 閾值電壓(Vgs(th)@Id):-1.8V@-250μA
類型:P溝道 漏源電壓(Vdss):-100V 連續漏極電流(Id):-20A 導通電阻(RDS(on)@Vgs,Id):78mΩ@-10V,-10A 閾值電壓(Vgs(th)@Id):-1.7V@-250uA 封裝：TO-220
類型:N溝道 漏源電壓(Vdss):60V 連續漏極電流(Id):5A 導通電阻(RDS(on)@Vgs,Id):30mΩ@10V,4A 閾值電壓(Vgs(th)@Id):2.5V@250uA 封裝：SOP-8
類型:N溝道 漏源電壓(Vdss):200V 連續漏極電流(Id):18A 導通電阻(RDS(on)@Vgs,Id):150mΩ@10V,11A 閾值電壓(Vgs(th)@Id):3V@250uA
類型:N溝道 漏源電壓(Vdss):100V 連續漏極電流(Id):33A 導通電阻(RDS(on)@Vgs,Id):30mΩ@10V,15A 閾值電壓(Vgs(th)@Id):4.0V@250uA 封裝：TO-263
類型:N溝道 漏源電壓(Vdss):100V 連續漏極電流(Id):2A 導通電阻(RDS(on)@Vgs,Id):234mΩ@10V,1.5A 閾值電壓(Vgs(th)@Id):2.8V@250uA 封裝：SOT-23

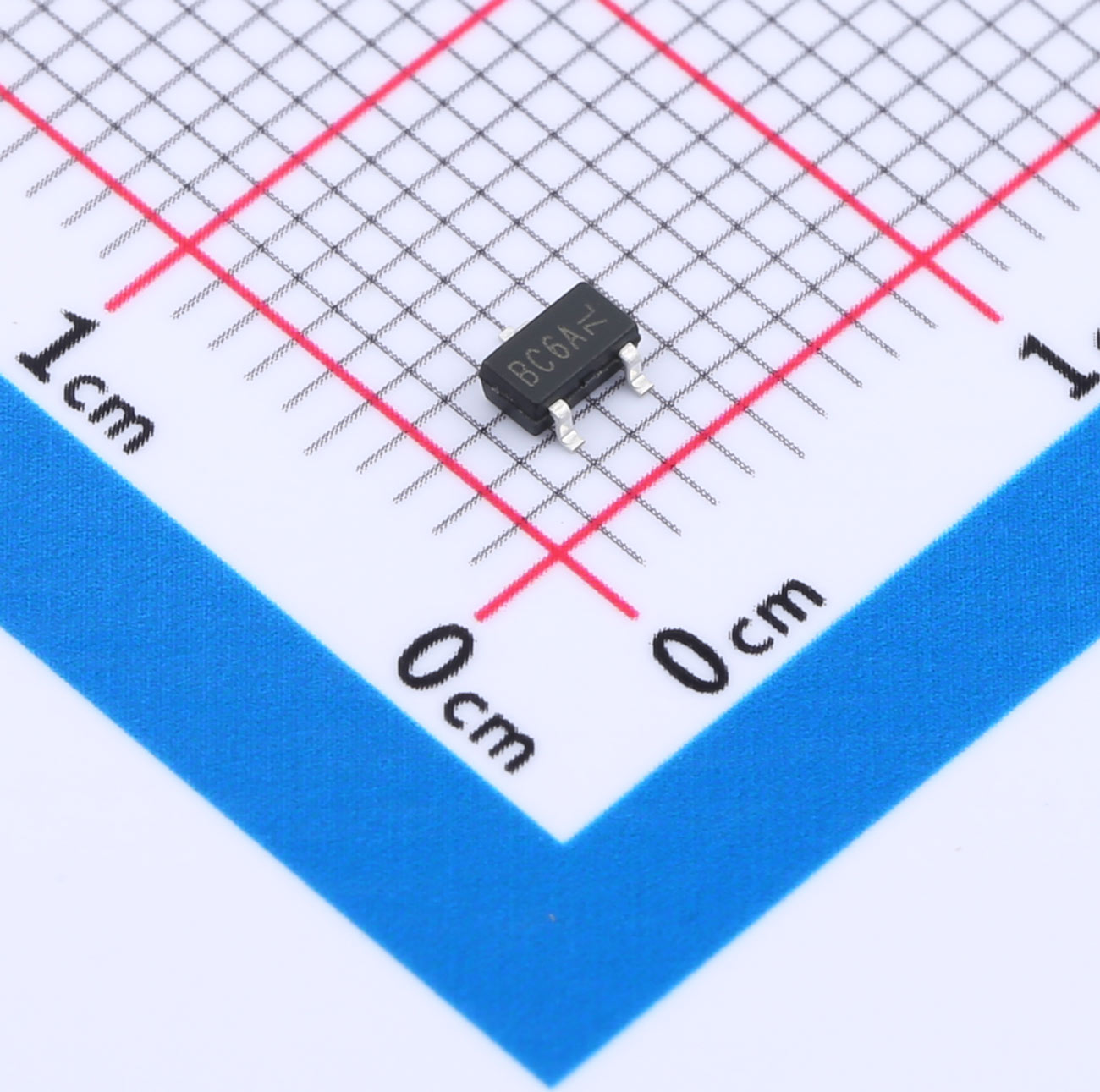

類型：N溝道 漏源電壓(Vdss)：50V 連續漏極電流(Id)：220mA 功率(Pd)：225mW 導通電阻(RDS(on)@Vgs,Id)：3.5Ω@10V,220mA 閾值電壓(Vgs(th)@Id)：1.6V@1mA
