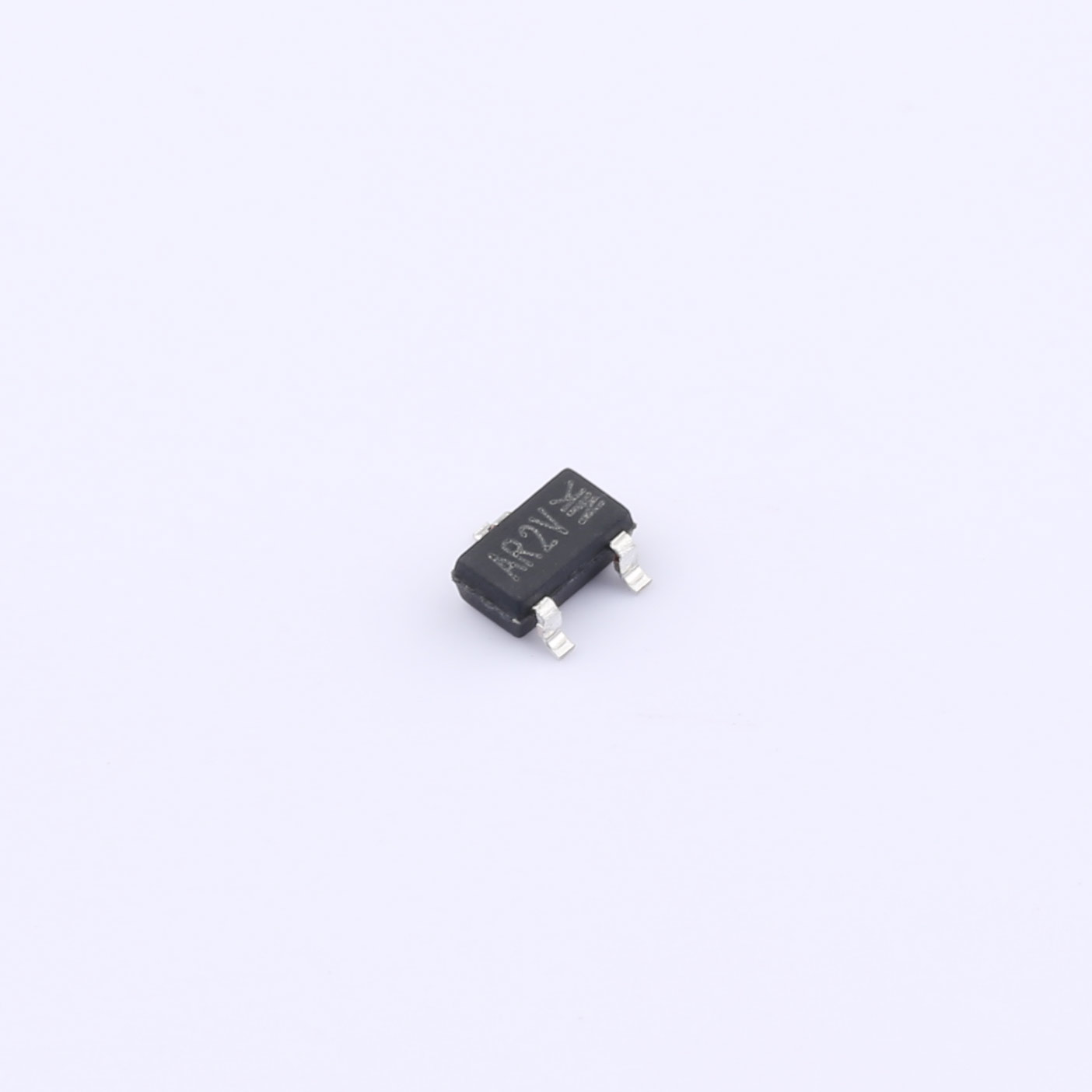

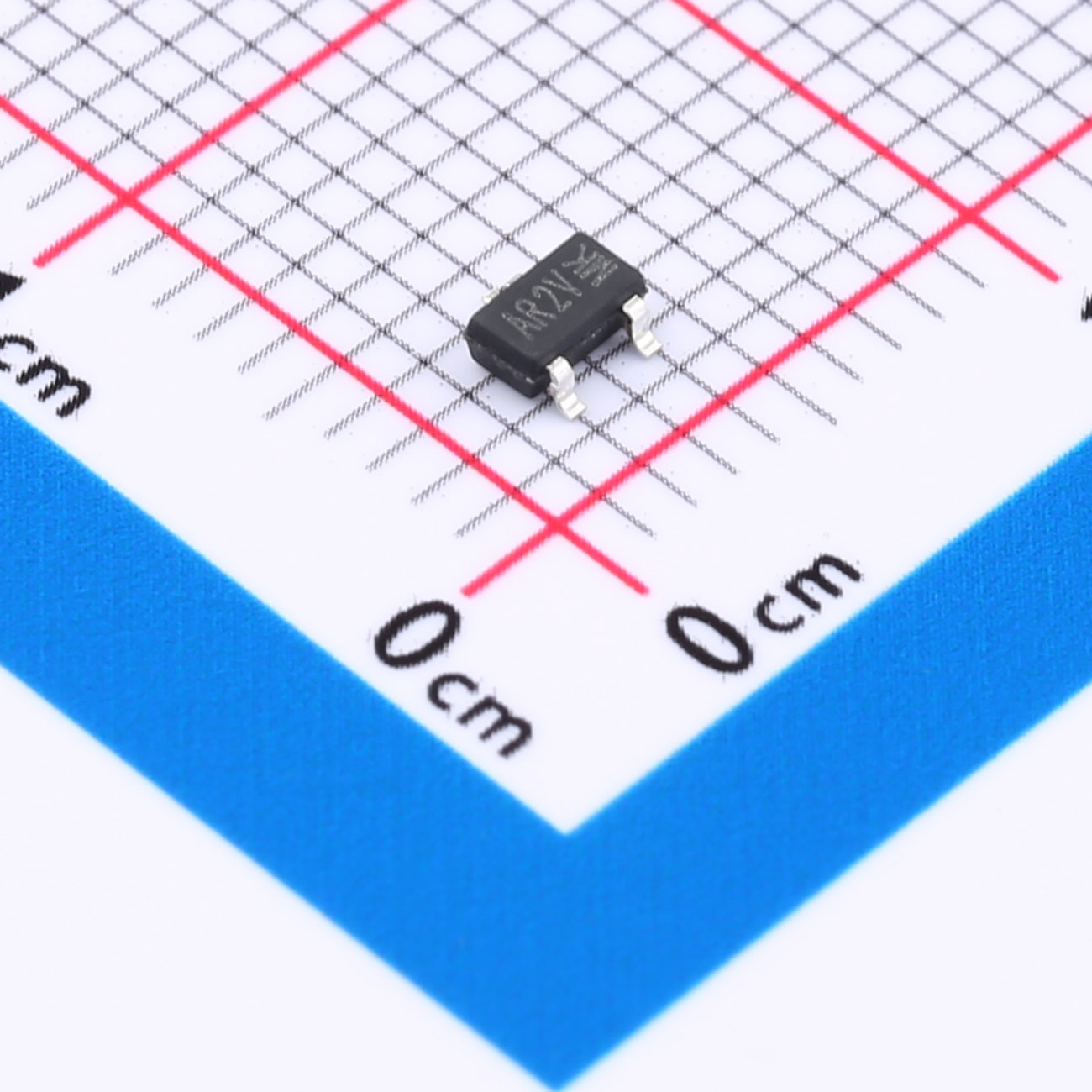

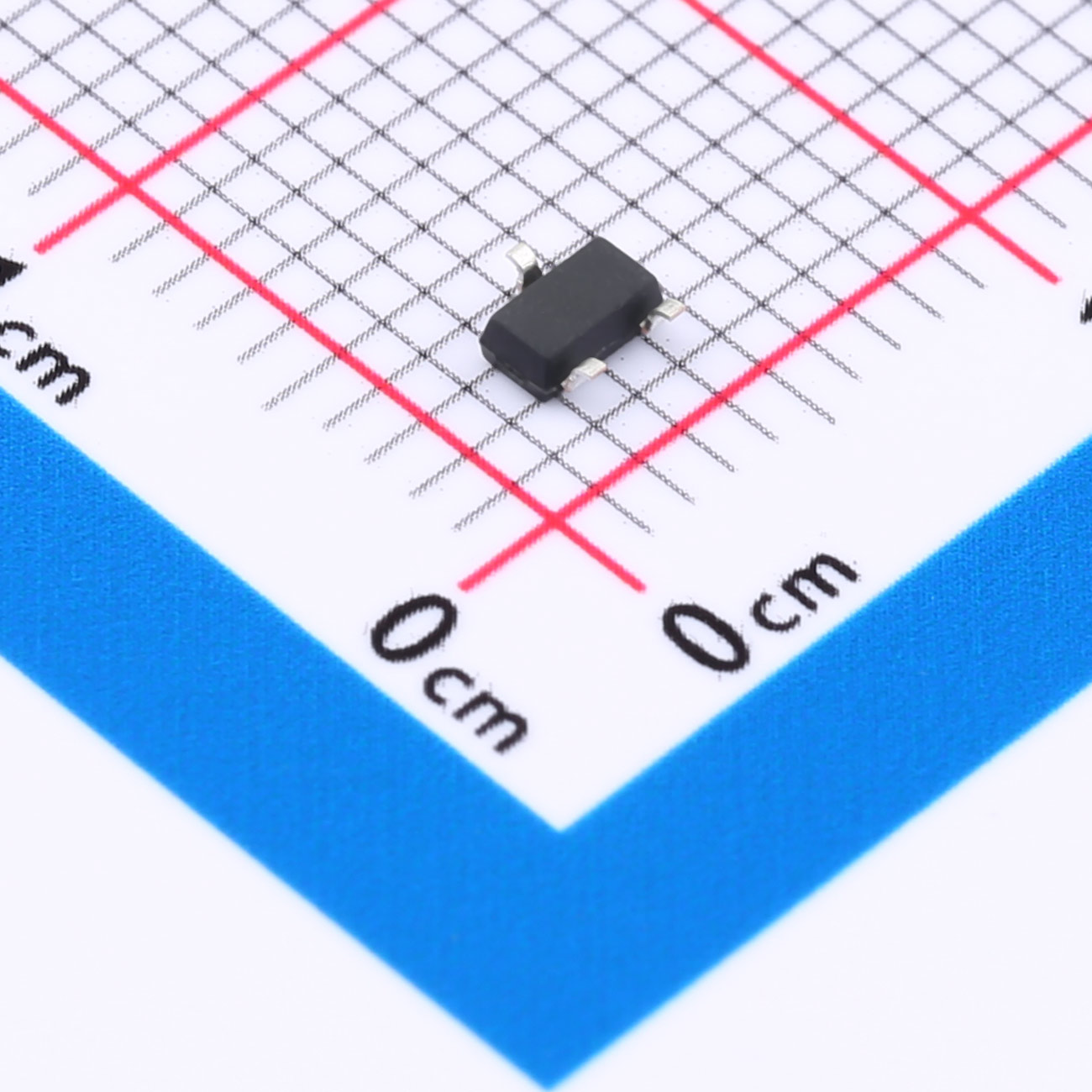

中壓MOS管SL3422
下載數據手冊 在線咨詢產品名稱：中壓MOS管SL3422
產品概述：
中壓MOS管SL3422是一種N溝道場效應管，具有60V漏源電壓和3A連續漏極電流，適用于中壓開關電路。
產品特性：
- 漏源電壓高達60V，可適用于中壓應用。
- 連續漏極電流為3A，適用于中功率開關電路。
- 小封裝SOT-23，可節省PCB板面積。
產品參數：
- 類型：N溝道
- 漏源電壓(Vdss)：60V
- 連續漏極電流(Id)：3A
- 功率(Pd)：1.25W
- 導通電阻(RDS(on)@Vgs,Id)：125mΩ@10V,3A
- 閾值電壓(Vgs(th)@Id)：3V@250uA
- 工作溫度：-55℃~+150℃@(Tj)
- 封裝：SOT-23
應用領域：
中壓MOS管SL3422可應用于電源管理、DC-DC轉換器、電機控制等中壓開關電路中。
| 文件名稱 | 標題 | 說明 |
|---|---|---|
| SL3422.pdf | SL3422 | - |
