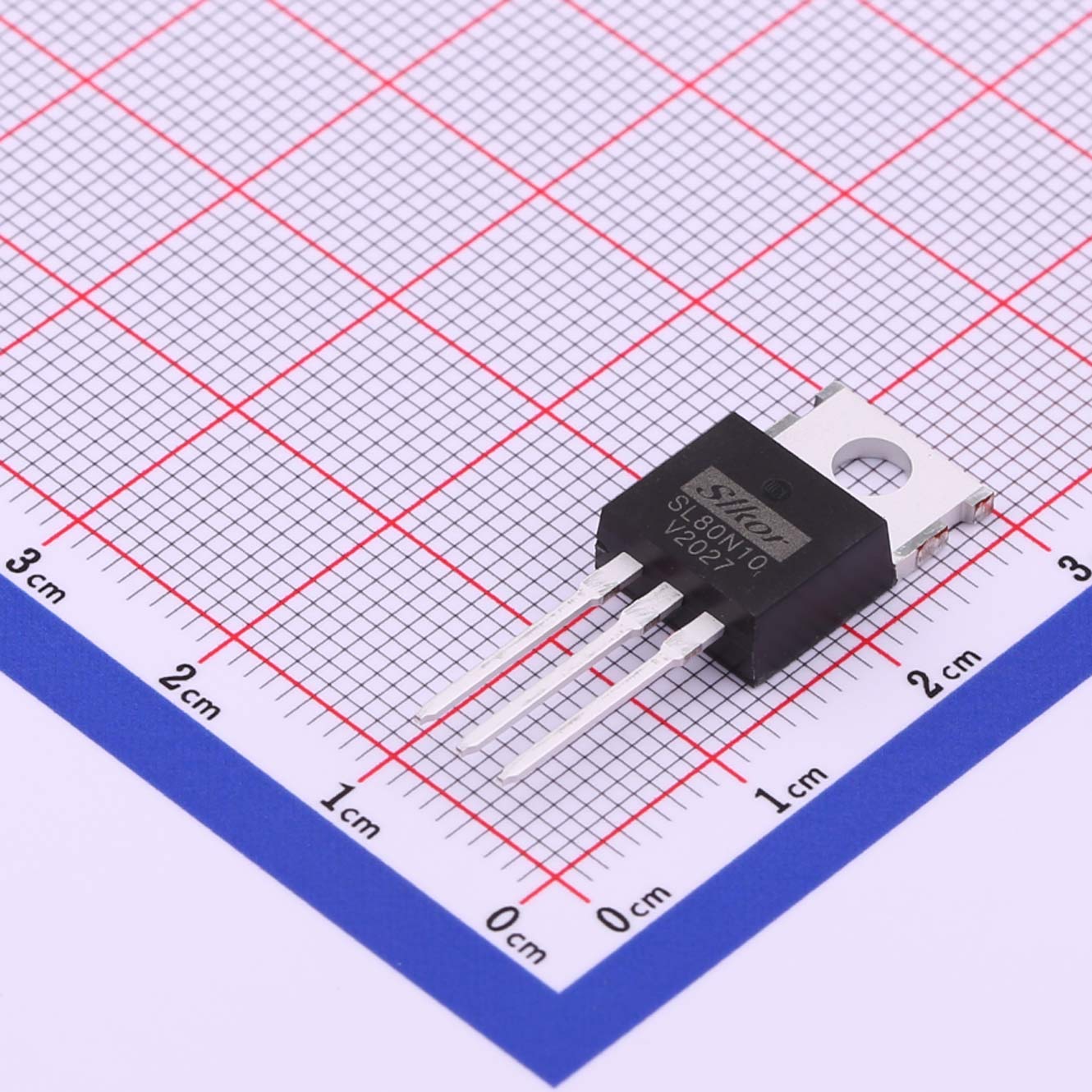

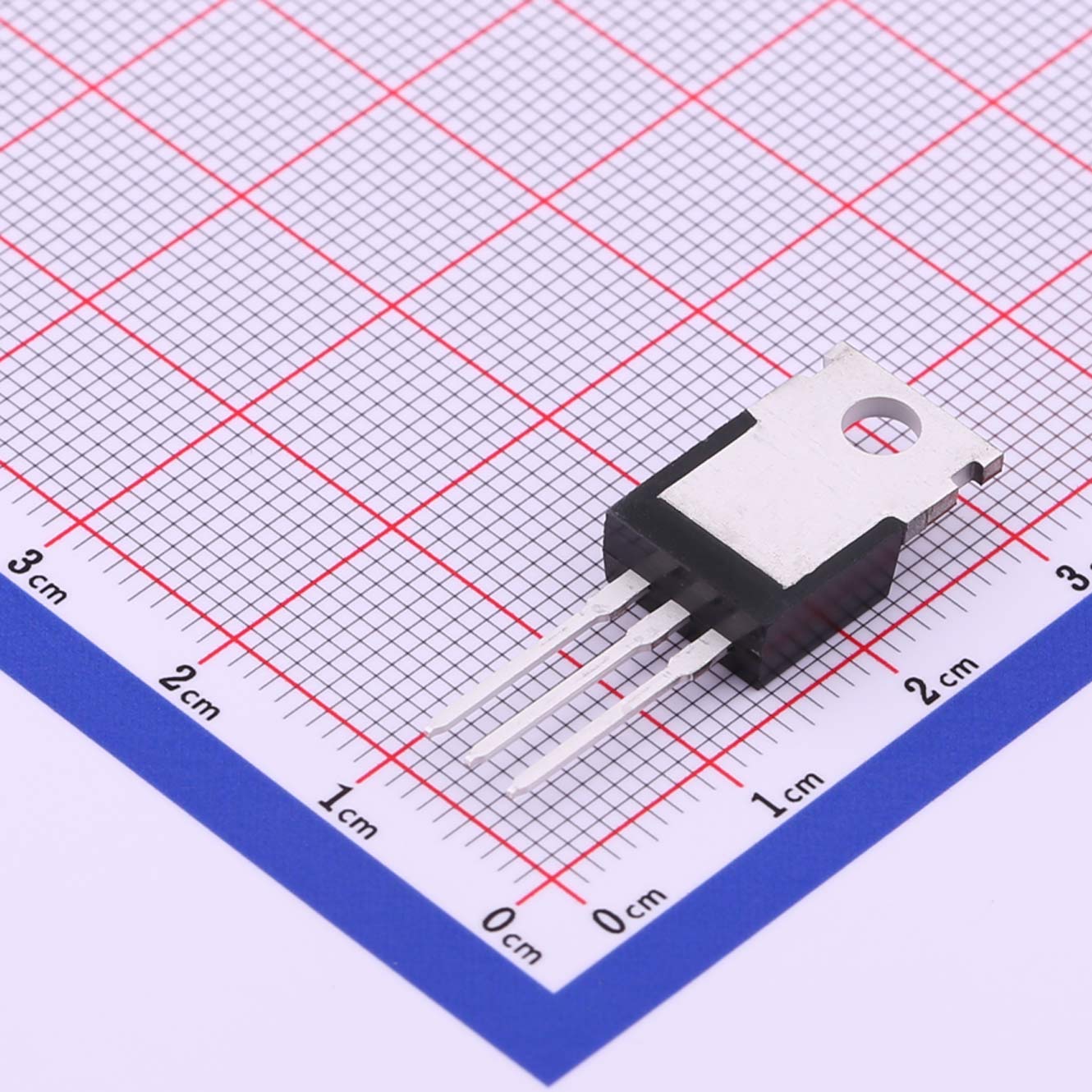

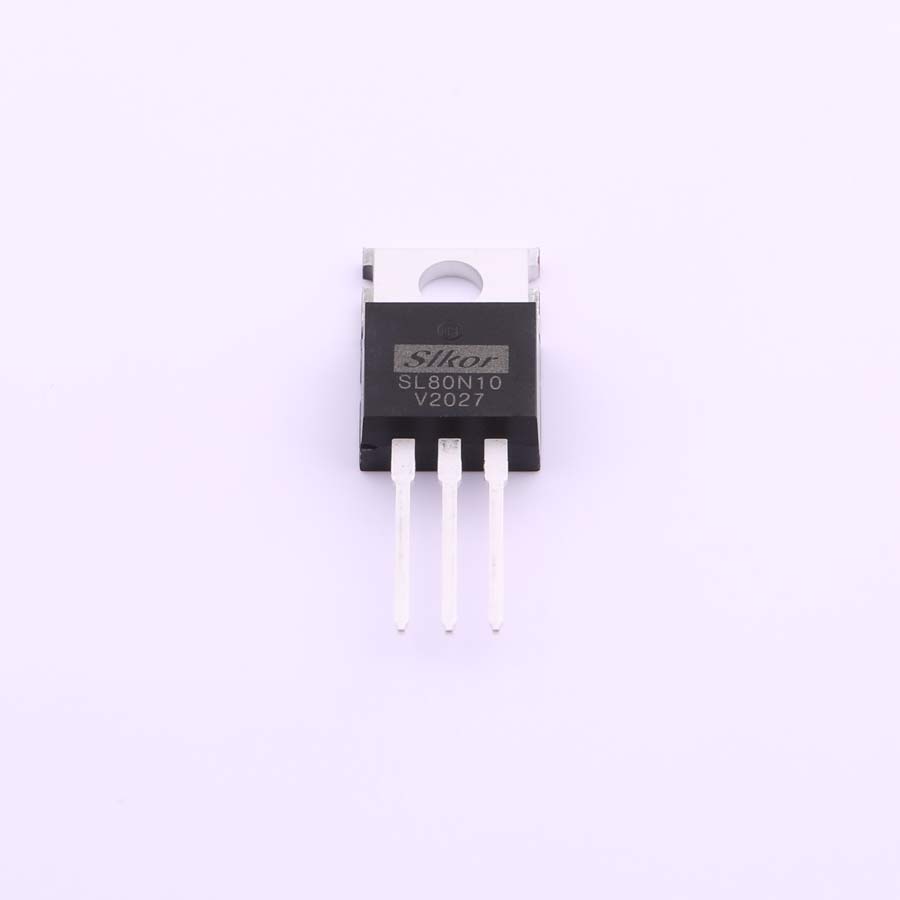

產品名稱：中壓MOS管 SL80N10
類型：N溝道
漏源電壓(Vdss)：100V
連續漏極電流(Id)：80A
功率(Pd)：188W
導通電阻(RDS(on)@Vgs,Id)：6.6mΩ@10V,40A
閾值電壓(Vgs(th)@Id)：2.3V@250uA
柵極電荷(Qg@Vgs)：45nC@10V
輸入電容(Ciss@Vds)：3.32nF@50V
反向傳輸電容(Crss@Vds)：20pF@50V
工作溫度：-55℃~+175℃@(Tj)
封裝：TO-220
產品描述：
SL80N10是一款中壓N溝道MOS管，具有漏源電壓100V，連續漏極電流80A的特點，可用于高功率DC-DC轉換器、電機驅動器和電源開關等應用場合。該產品導通電阻低、輸入電容小、反向傳輸電容小，具有*的開關性能和瞬態特性。SL80N10采用TO-220封裝，適用于高功率應用。
產品特點：
- 中壓N溝道MOS管，漏源電壓100V，連續漏極電流80A
- 導通電阻低，RDS(on)@Vgs,Id為6.6mΩ@10V,40A
- 輸入電容小，Ciss@Vds為3.32nF@50V
- 反向傳輸電容小，Crss@Vds為20pF@50V
- *的開關性能和瞬態特性
- TO-220封裝，適用于高功率應用
應用領域：
- 高功率DC-DC轉換器
- 電機驅動器
- 電源開關
關于薩科微 Slkor：
薩科微 Slkor是一家致力于提供高品質、高性能半導體器件的制造商，擁有先進的技術和嚴格的質量控制體系，為客戶的設計提供最佳的解決方案和支持。
| 文件名稱 | 標題 | 說明 |
|---|---|---|
| SL80N10.pdf | SL80N10 | - |
