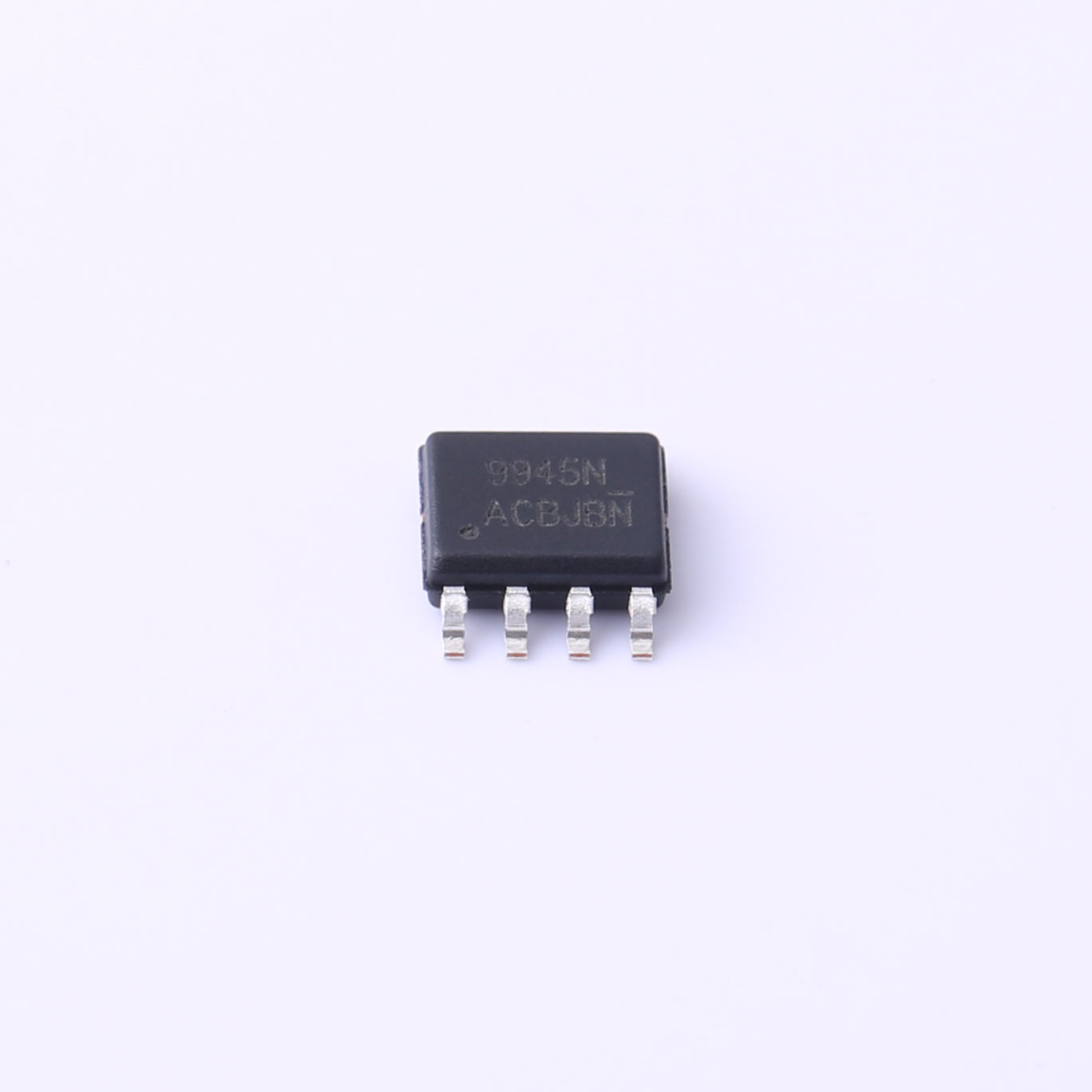

產品名稱：中壓MOS管SL9945
類型：雙N溝道
漏源電壓(Vdss)：60V
連續漏極電流(Id)：3.6A
功率(Pd)：2.1W
導通電阻(RDS(on)@Vgs,Id)：89mΩ@10V,3.6A
閾值電壓(Vgs(th)@Id)：1V@250uA
柵極電荷(Qg@Vgs)：3.6nC@4.5V
工作溫度：-55℃~+150℃@(Tj)

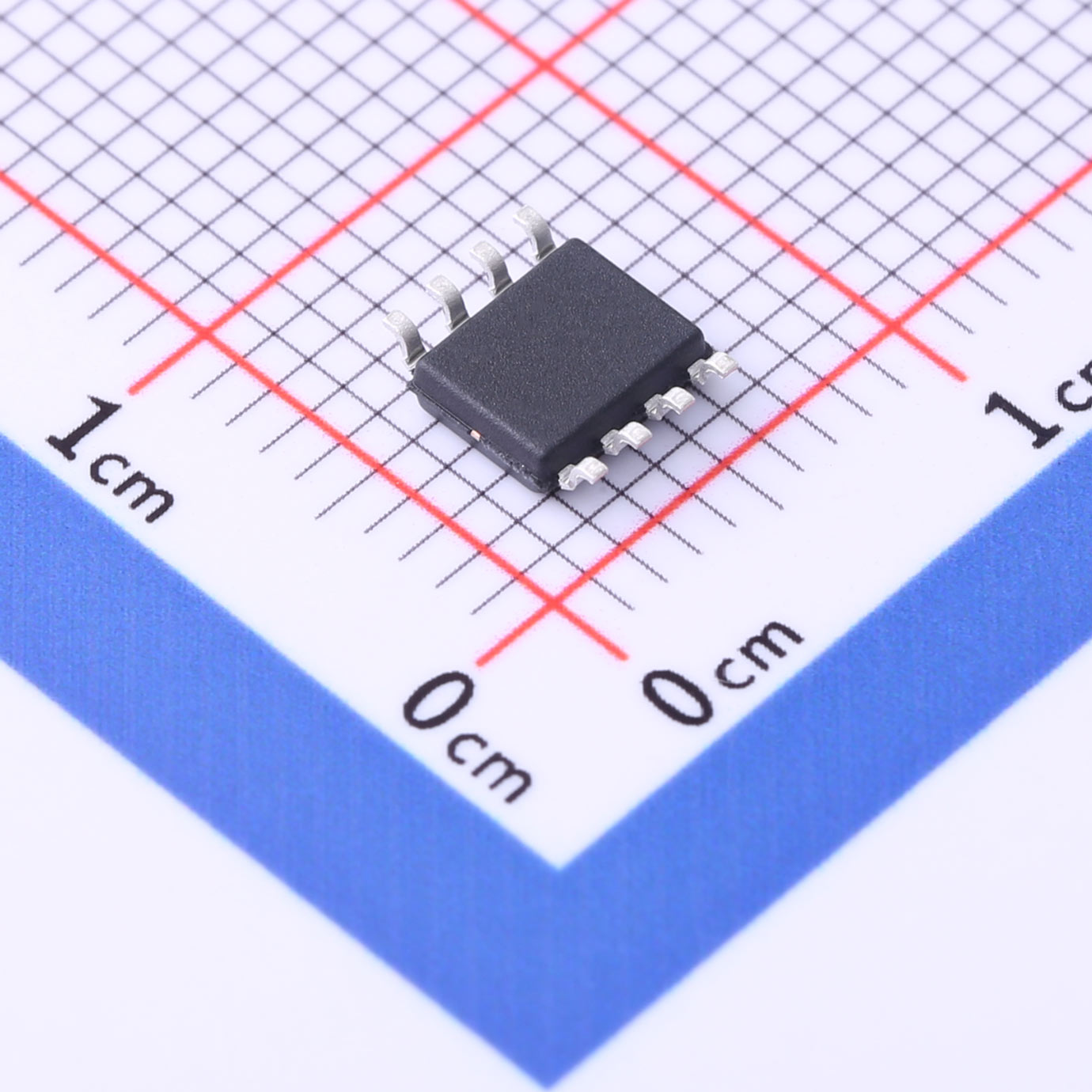

封裝：SOP-8
產品介紹：
SL9945是一款雙N溝道中壓MOS管，漏源電壓為60V，連續漏極電流為3.6A，功率為2.1W。其導通電阻為89mΩ@10V,3.6A，閾值電壓為1V@250uA，柵極電荷為3.6nC@4.5V。SL9945可在-55℃~+150℃@(Tj)的溫度范圍內工作，并采用SOP-8封裝。SL9945適用于電源管理、電機控制、照明和無線充電等應用。
| 文件名稱 | 標題 | 說明 |
|---|---|---|

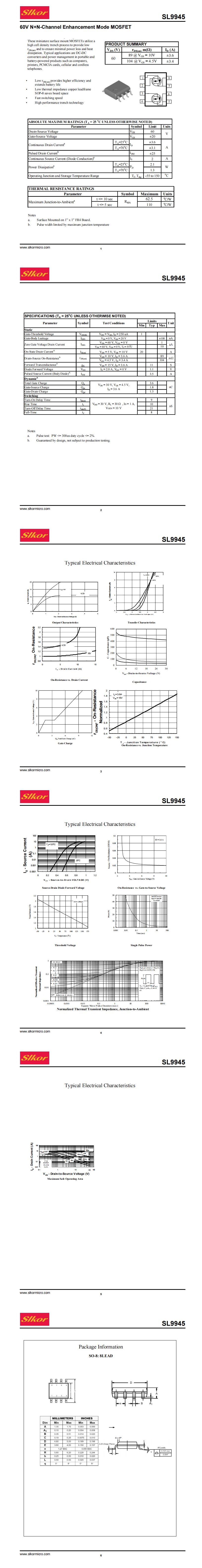

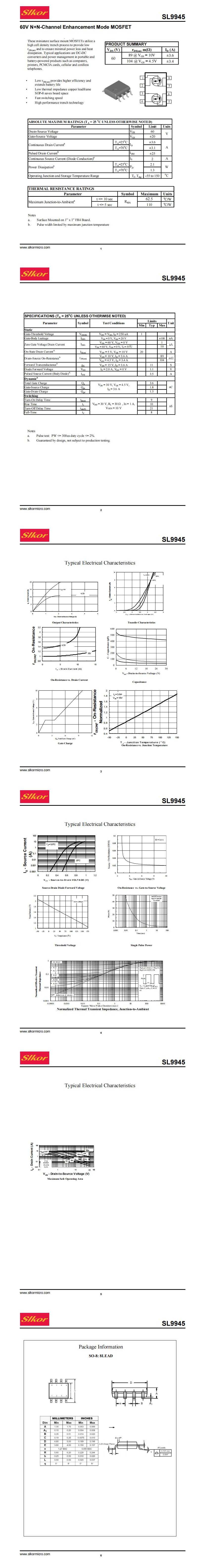

| SL9945.pdf | SL9945 | - |
