設計：
Fabless: 是Fabrication（制造）和less（無、沒有）的組合，是指“沒有制造業務、只專注于設計”的集成電路設計的一種運作模式，也用來指代未擁有芯片制造工廠的IC設計公司
RTL (Register-Transfer Level): 是用于描述同步數字電路的硬件描述語言。
SDC（Synopsys Design Chip) ：設計提供約束文件，綜合工具需要這個約束文件才能將RTL轉換成netlist。SDC主要描述內容包括：芯片工作頻率，芯片IO時序，設計規則，特殊路徑，不用check的路徑等等。
Verification芯片功能驗證，主要指芯片驗證方法論，驗證RTL和reference model是不是一致。

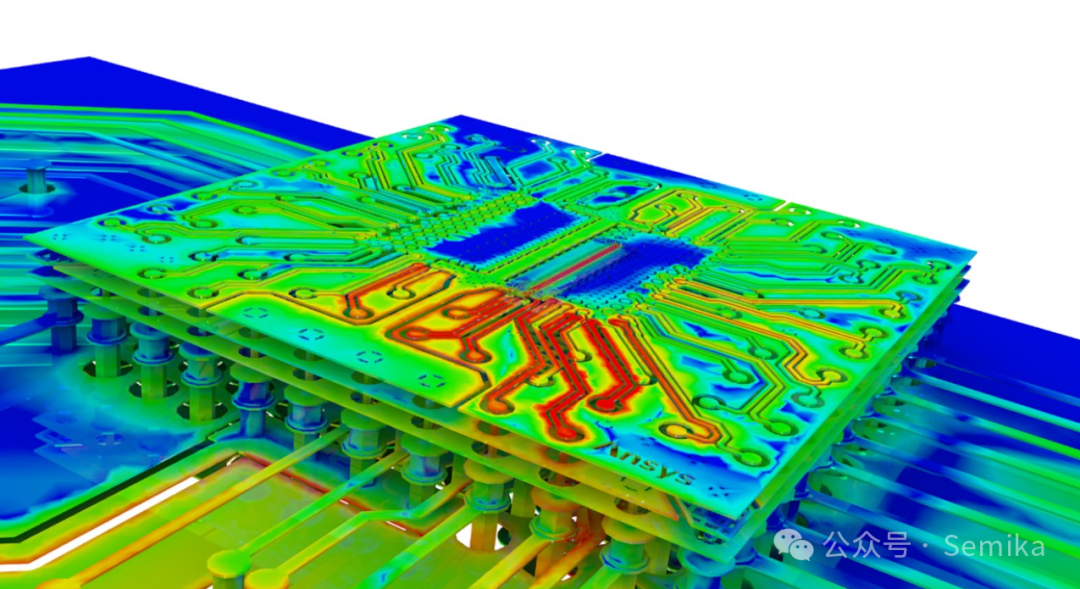

Simulation仿真, 仿真通常是生成波形，一般來說，芯片的功能，verification ，芯片的功耗，可以simulation，比較直觀反映真實的場景。
IP （Intellectuall Property）知識產權：設計資產、已經設計完成的功能電路模塊(內核、單元)
DesignRule設計規范：由于半導體制程技術，系一門專業、精致又復雜的技術，容易受到不同制造設備制程方法(RECIPE)的影響，故在考慮各項產品如何從事制造技術完善、成功地制造出來時，須有一套規范來做有關技術上的規定，此即"DesignRule"，其系依照各種不同產品的需求、規格，制造設備及制程方法、制程能力，各項相關電性參數規格來制定。
測試

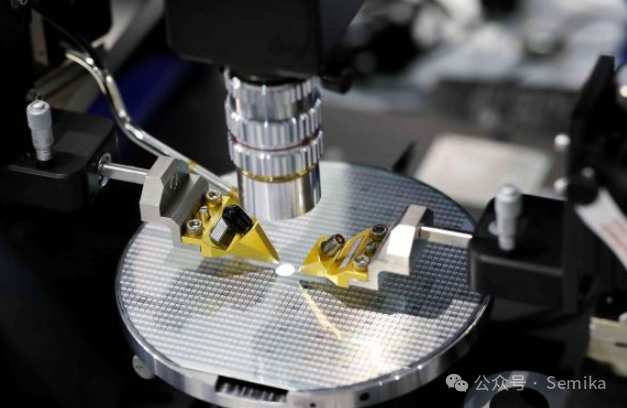

CP(Chip Probing)：直接對晶圓進行測試，測試對象是針對整片wafer中的每一個Die，目的是確保整片wafer中的每一個Die都能基本滿足器件的特征或者設計規格書，通常包括電壓、電流、時序和功能的驗證。可以用來檢測fab廠制造的工藝水平。

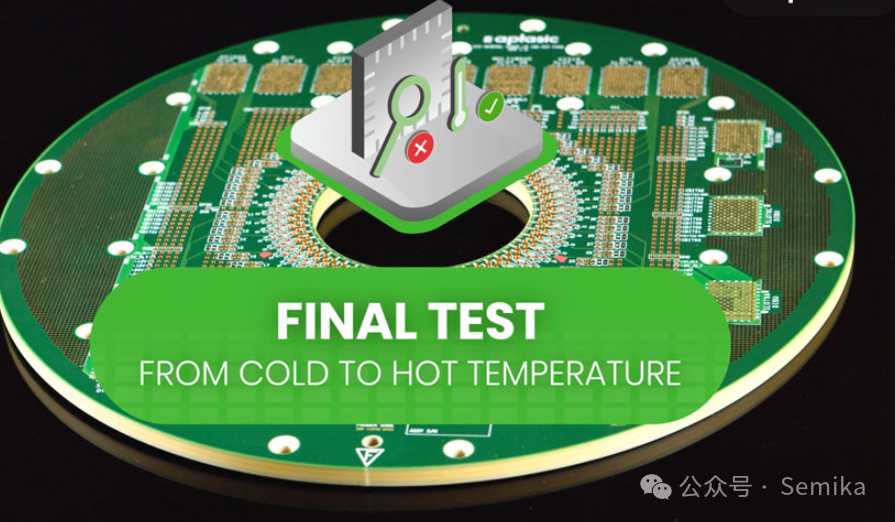

FT(FinalTest)：是芯片出廠前的最后一道攔截。測試對象是針對封裝好的chip，CP測試之后會進行封裝，封裝之后進行FT測試。可以用來檢測封裝廠的工藝水平。
CP針對晶圓，如果壞的Die就不用再去做封裝了，省下封裝的費用和基板的費用。
CP測試完畢后，在封裝過程中還會引入芯片失效，所以還需要做FT來將失效的芯片去掉。
Yield 良率，芯片的良率這個和工藝比較相關，芯片有一定幾率失效，芯片越大，失效機率也越大。
IP（Intellectual Property）指在集成電路設計中，經過驗證的、可重復使用且具備特定功能的集成電路的完整的功能模塊
IP按收費方式分類可分為License, Loyalty。
license 授權許可：允許使用這個IP，IP的授權。
Loyalty 版稅：在用戶使用這個IP后，需要按照每個芯片收錢。
IP這個是構成芯片最核心的組成單元，例如USB，PCIE，CPU等等都是IP，整個芯片都是IP集成的，芯片能夠做的比較復雜，核心就是IP的復用。例如那些做成幾千萬門，幾億門的，都是IP復用才能可以的。
DUV (Deep Ultraviolet Rays) 極紫外線
EUV (Extreme Ultraviolet Rays ) 極紫外線
