薩科微5 V單向ESD抑制器SD05：為通用接口打造“夠用且耐用”的防護屏障

2025-08-11 16:11:34 11

在USB 2.0、RS-485、CAN bus 乃至鍵盤掃描線等“不追極限速率”但又隨處可見的5 V接口上，工程師真正想要的并不是夸張的飛秒級電容指標，而是“成本可控、腳位兼容、夠穩夠狠”的ESD衛士。薩科微（Slkor）推出的單向TVS二極管SD05，以5 V反向工作電壓、6 V最小擊穿電壓、9.8 V低鉗位電壓與300 pF結電容的組合，恰好踩中這一需求甜點區——既不會像超低電容器件那樣溢價，也不會因遲鈍而放過任何一次靜電突襲。再加上SOD-323袖珍封裝，它成為空間局促的鍵盤、機頂盒、車載OBD診斷口等場景的理想“保險絲”。

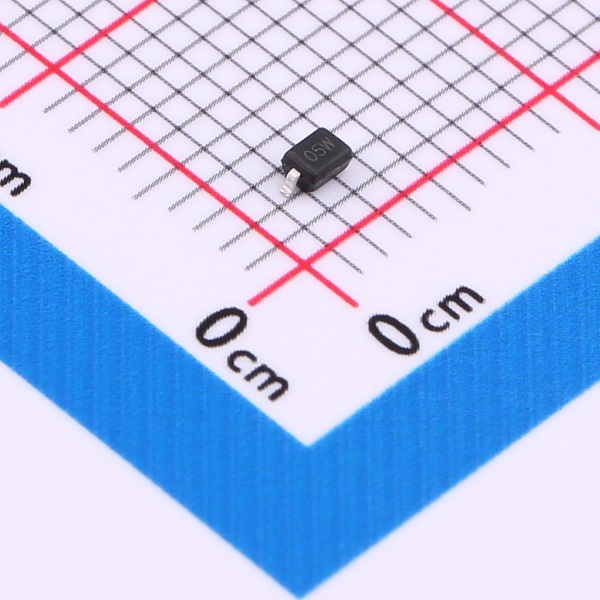

SD05-正面

靜電保護二極管SLESD5341N產品圖

*而寬松的保護窗口
反向工作電壓VRWM = 5 V
最小反向擊穿電壓VBR min = 6 V
鉗位電壓VC = 9.8 V（典型@1 A）
這一組數字意味著：在5 V信號線允許的±5 %公差內，SD05絕不會提前誤動作；當±30 kV接觸放電（IEC 61000-4-2）的浪涌來襲時，它又能把尖峰牢牢摁在9.8 V以下，讓后級CMOS安然無恙。與動輒12 V以上鉗位的齊納方案相比，SD05給系統留出的裕量足夠，卻又不過分保守。

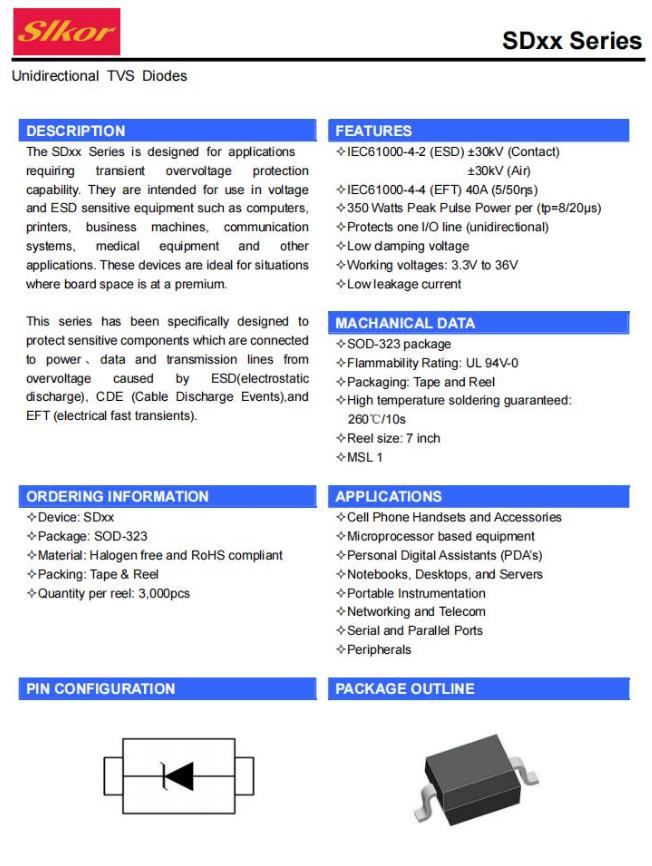

靜電保護二極管SLESD5341N規格書

350 W峰值脈沖功率，小而彌堅
別看SD05體積只有2.5 mm × 1.25 mm × 1.1 mm，在8/20 μs的浪涌脈沖下，它能瞬態扛住350 W峰值功率。換算到系統級ESD槍測試，相當于把±30 kV的人體放電能量在一納秒內“吞掉”，并把殘壓控制在個位數伏特。對于打印機USB口、工業HMI的RS-232口這些“熱插拔頻繁、環境復雜”的節點來說，一顆SD05即可通過四級ESD認證，無需再堆疊大功率TVS陣列。

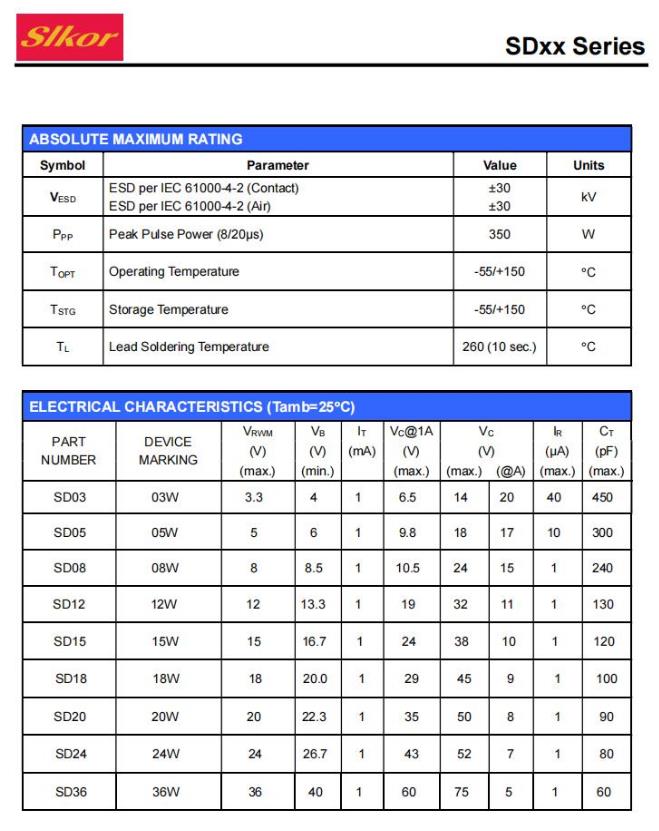

靜電保護二極管SLESD5341N相關參數

300 pF結電容，低頻信號無感
300 pF聽起來不算“超低”，但對9600 bps UART、12 Mbps USB Full-Speed 乃至1 MHz的I2C而言，這點電容帶來的邊沿延遲和回波損耗完全可以忽略。設計人員因此可以放心把SD05直接放在信號線對地之間，無需串聯電阻做補償，既簡化布局又節省BOM。

10 μA漏電流，電池設備不心疼
在25 °C、5 V偏置條件下，SD05的反向漏電流典型值僅10 μA，即使環境溫度升高到85 °C，也遠低于50 μA。對于使用鋰錳紐扣電池的智能水表、LoRa傳感器節點來說，這顆TVS每年額外消耗的電量不足1 mAh，幾乎可忽略不計。

SOD-323封裝，老焊盤直接兼容
沿用經典的SOD-323焊盤，SD05可直接替換市面上任何同封裝5 V TVS，無需改板。UL 94V-0阻燃樹脂、260 °C/10 s回流焊窗口及MSL 1潮濕敏感度等級，讓它無懼無鉛工藝與長期倉儲。每卷3000 pcs的7英寸編帶，也與高速貼片機無縫銜接。

典型落地場景
? 工業控制：PLC RS-485端口、CANopen節點、編碼器接口
? 消費電子：鍵盤USB 2.0 HUB、機頂盒HDMI-CEC線、打印機并行口
? 車載電子：OBD-II診斷口、車載USB充電口、倒車攝像頭CVBS線
? 醫療電子：便攜血壓計RS-232、家用制氧機報警線
? 通信設備：以太網供電（PoE）備用線、基站調試串口

簡潔而不失穩健的設計提示
PCB布線時，將SD05焊盤緊鄰連接器放置，走線長度控制在5 mm以內；下方地平面開窗與器件中央散熱焊盤直連，縮短泄放回路。若信號線速率低于12 Mbps，可直接使用SD05單端接地；若需差分防護，可兩顆對稱布局，保持阻抗連續。薩科微官網同步提供SD05的SPICE行為模型、2-Port S參數以及ESD實測報告，工程師可在十分鐘內完成仿真驗證。遇到現場浪涌不過的情況，FAE團隊支持48小時內提供整改方案，并可預約第三方實驗室復測。

一句話總結
薩科微SD05用“5 V工作、6 V擊穿、9.8 V鉗位、300 pF電容”的樸實參數，在“夠用、耐用、易用”三者之間找到了黃金平衡點，為成千上萬條普通信號線提供了低調卻可靠的靜電保護。
