接著上篇PDU，今天介紹小三電里面的車載DC/DC變換器，下篇介紹OBC+DCDC+PDU的三電合一設計；
本文目錄：
-
車載DC/DC變換器概述
-
車載DC/DC變換器主要指標
-
車載DC/DC變換器拓?fù)?/span>
-
北汽三合一主芯片清單
-
廣汽(富特)DC/DC變換器拆機照片
我們還是老習慣，從產品/系統角度先看DC/DC變換器及在新能源汽車的作用

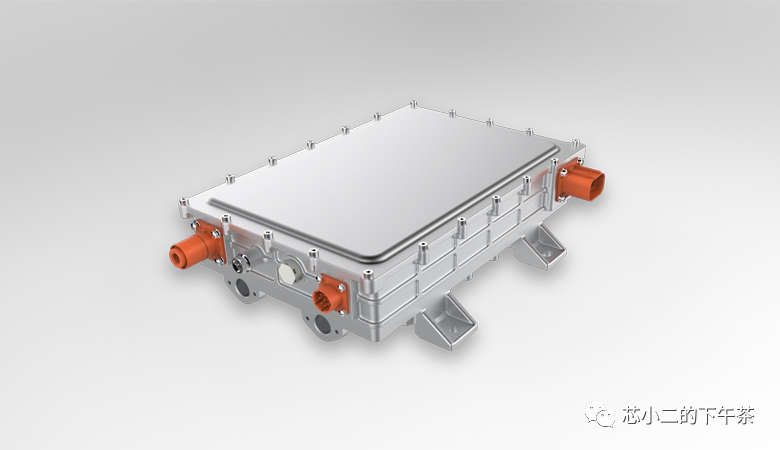

如下圖，是欣銳科技的DC/DC變換器，欣銳科技和富特，是OBC和DC/DC的領頭企業；
圖片來源：欣銳科技官網(DCDC+OBC)

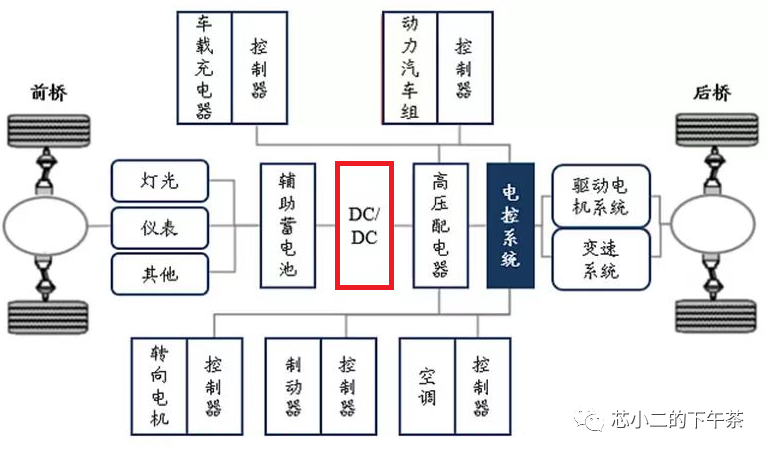

燃油汽車中均配置有一個低電壓發電機總成，其功能是給車載12V或24V低壓電池充電，并為整車提供全部的低壓供電；
新能源汽車中，發電機則替換成了DC/DC變換器，它從車載動力電池(400V/800V)取電，給車載12V或24V低壓電池充電，并為整車提供全部的低壓供電。
產品特性：
-
技術平臺：G5/G6
-
輸入電壓：30V~1500V
-
輸出電壓：12V/24V/36V/48V
-
功率范圍：800W~6kW
-
轉換效率：96%+
DC-DC的部件主要有以下的技術指標：(整理自芝能汽車)
功率等級：不同等級的車輛，往往在配置上存在非常大的差異，導致14V系統的動態功率需求變化。按照模塊化開發的理念，選擇不同的功率等級，來匹配不同等級的車輛，經過電氣平衡之后，現在一般都是以較大功率的去覆蓋不同平臺。

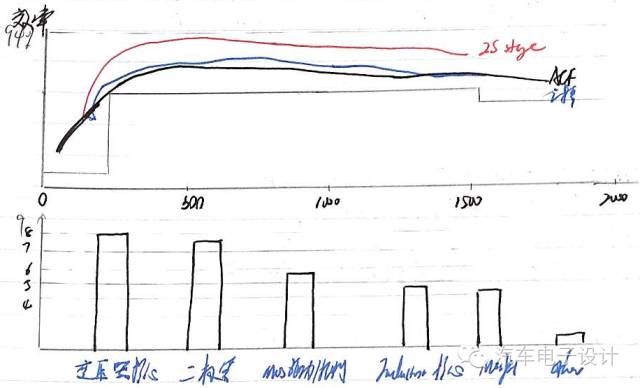

轉換效率：效率是個極重要的目標，決定了整個單元的散熱方式，也決定了整個部件的壽命，評價效率的時候，往往采用與輸出電流對應的效率曲線來表征。下圖下半部分是不同單元的損耗情況；
容積&重量&功率密度：部件一體化的設計，目前對于部件的體積和重量都有著苛刻的要求，都裝在大的系統內，設計要求比較高；目前主流是DC/DC和OBC，或者DC/DC和OBC,PDU做集成，提升功率密度，減少體積；
散熱方式：同大部分功率電子部件一樣，在2KW左右的等級上，有主動風冷和液冷兩種方式
成本：部件的成本要求非常嚴格的，所以后面全橋這樣的拓?fù)浣Y(jié)構所需要的MOSFET較多，也會被人放棄掉
之前介紹充電樁里面DCDC模塊時候，對PFC及DCDC電源拓?fù)溆猩钊虢榻B

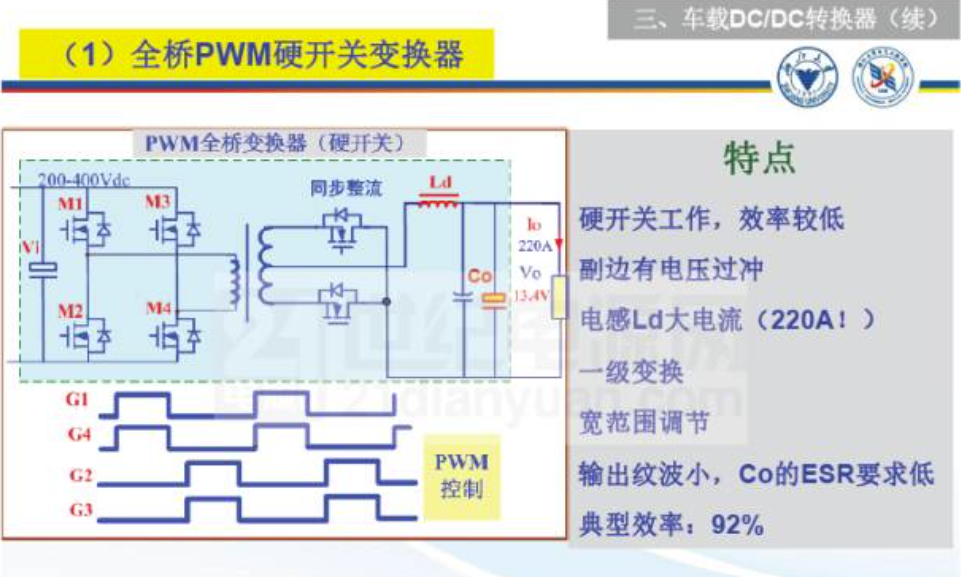

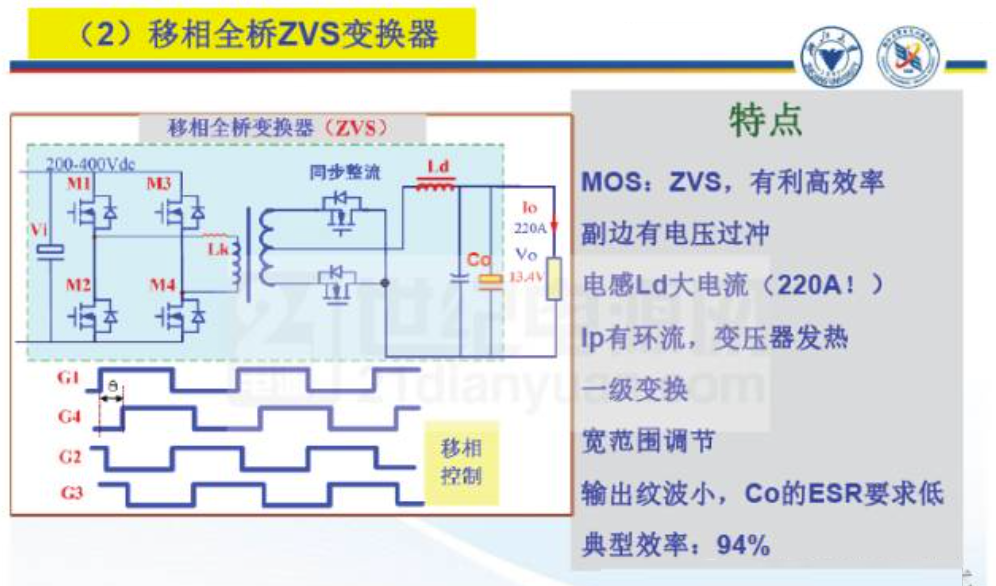

車載DCDC，功率雖然小一點，但是原理是類似的，如下材料來自浙江大學電氣工程學院王正仕，在21世紀電源網的專題演講，針對不同拓?fù)浼皩?duì)應優劣勢有做介紹

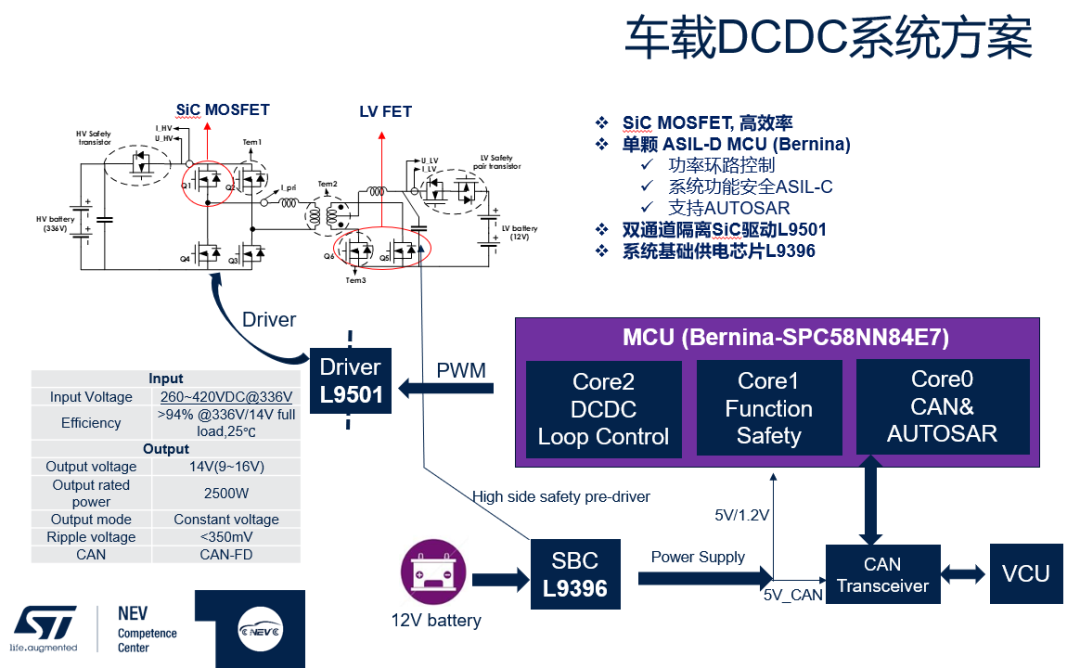

TI基于C2000的參考設計<TIDM-PSFB-DCDC>，采用了上面移相全橋+同步整流的；ST基于ASIL-D級別MCU SPC58NN84E7的3KW DC/DC也是這個拓?fù)?/span>
圖片來源 德州儀器官網
圖片來源 ST Automotive公眾號

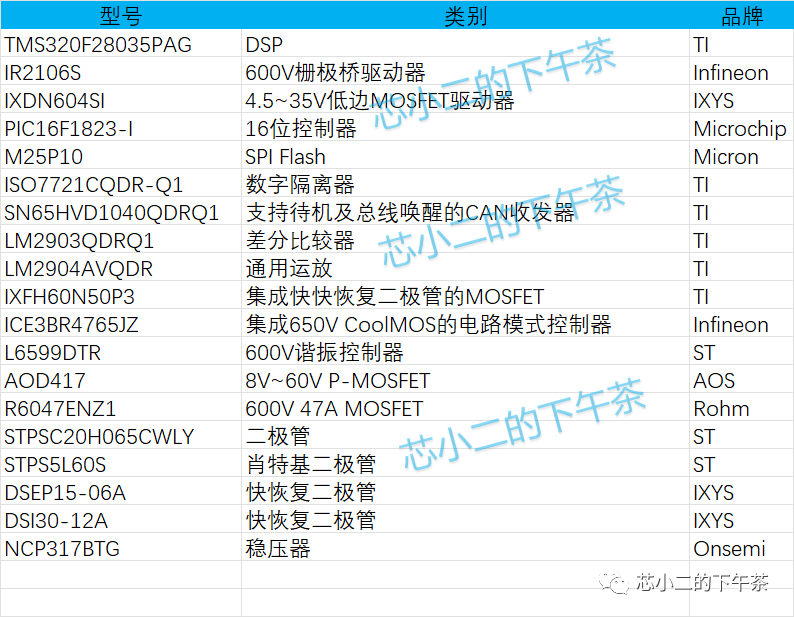

北汽小三電合一 主器件清單

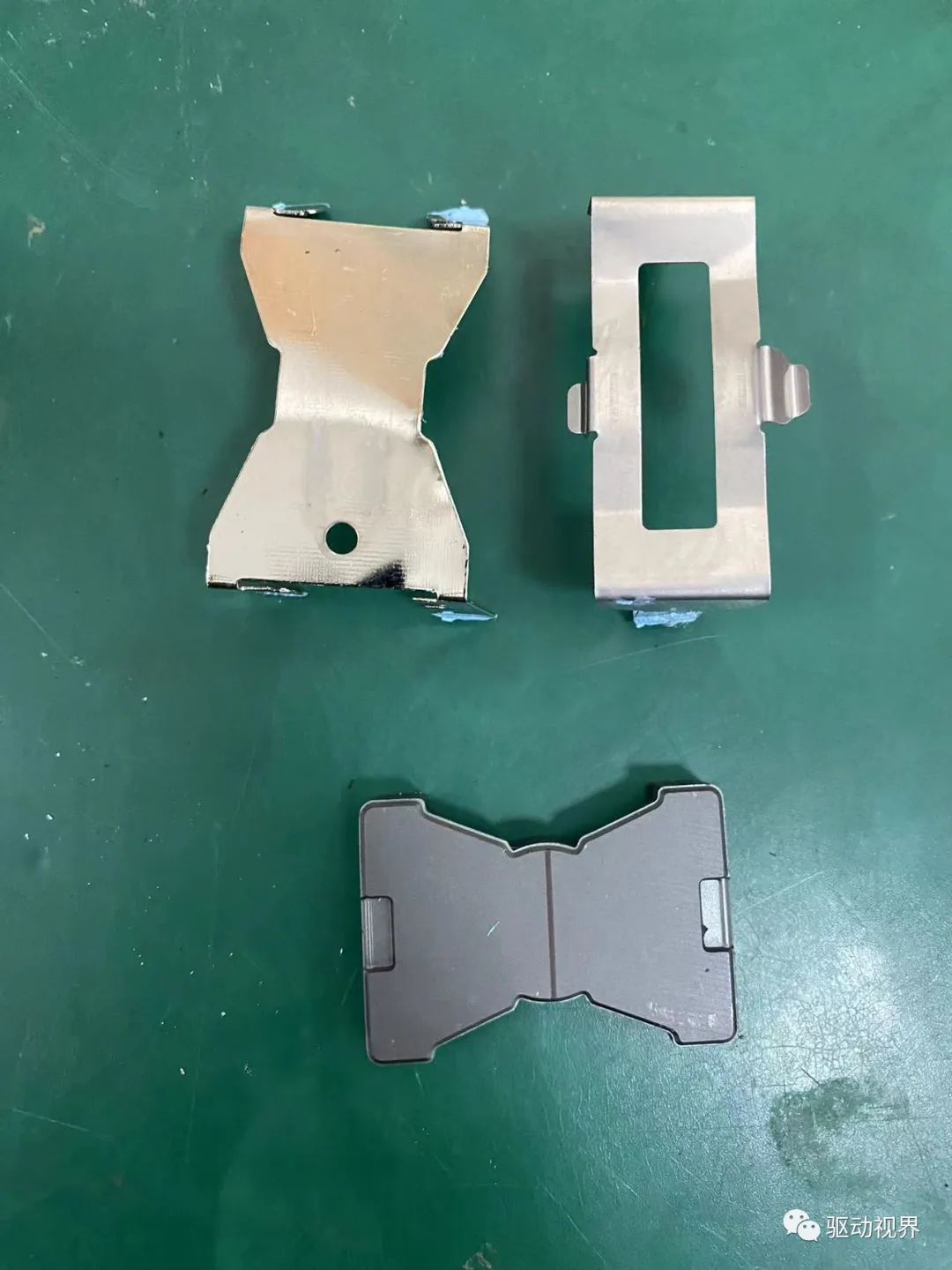

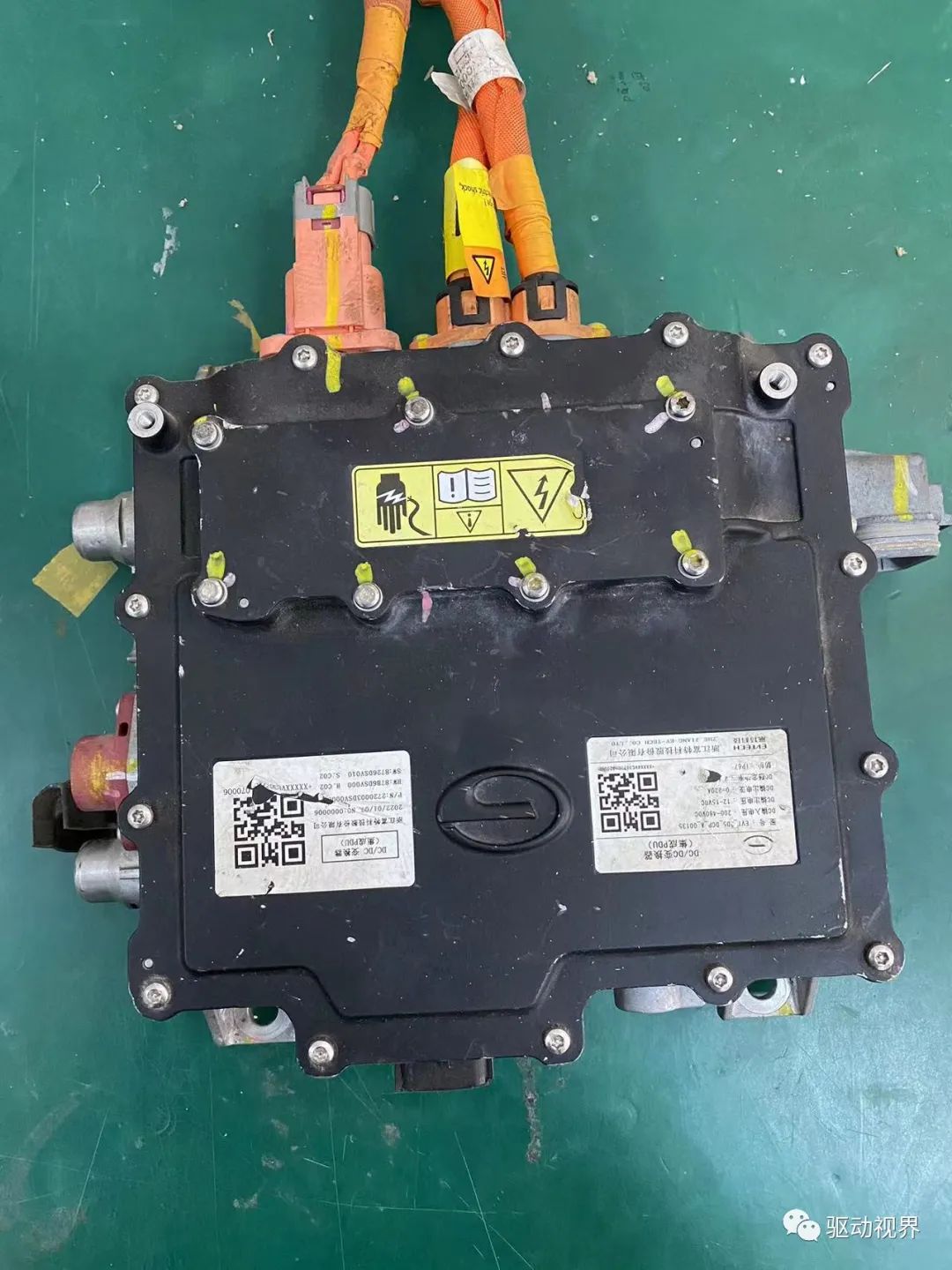

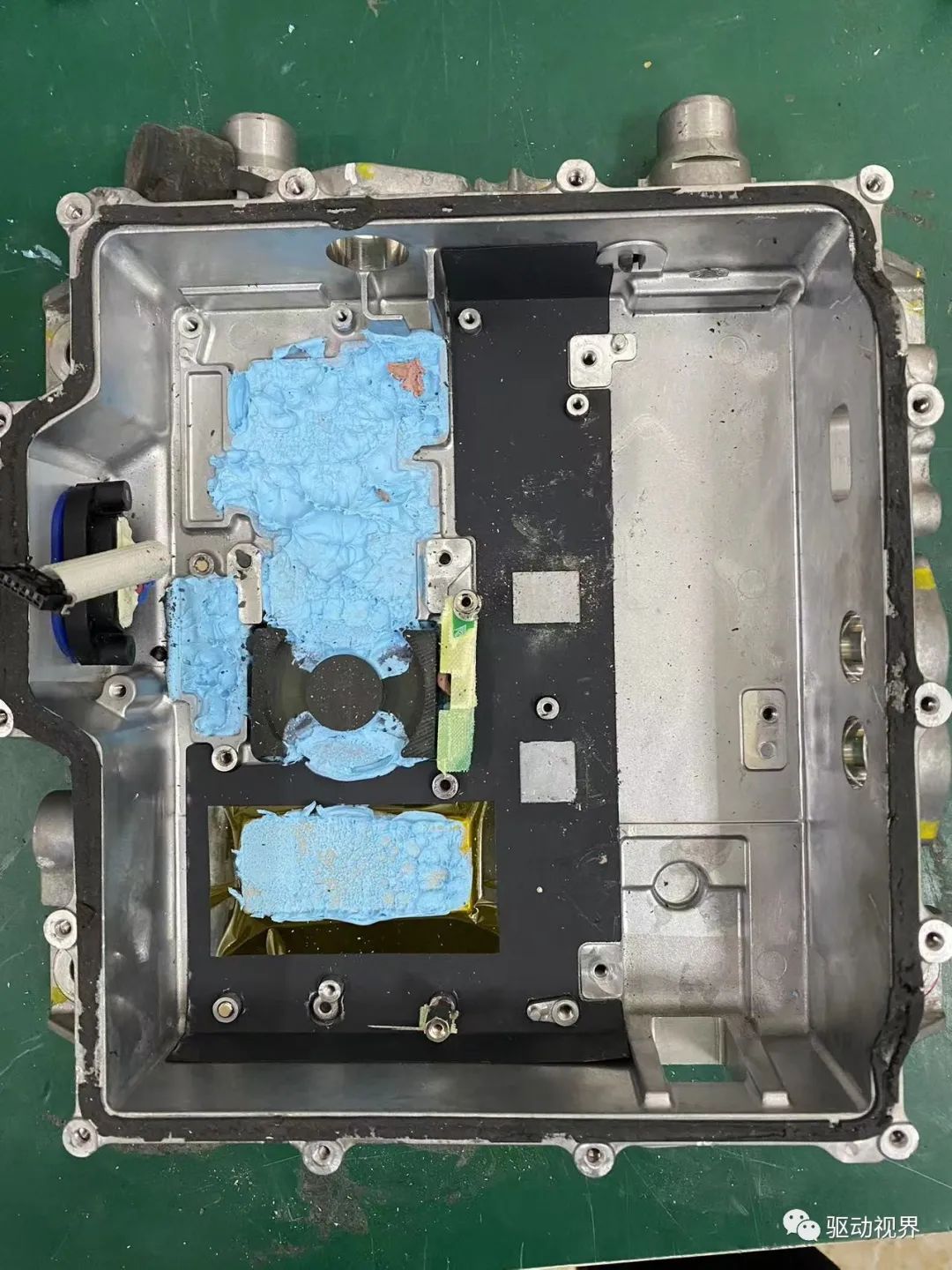

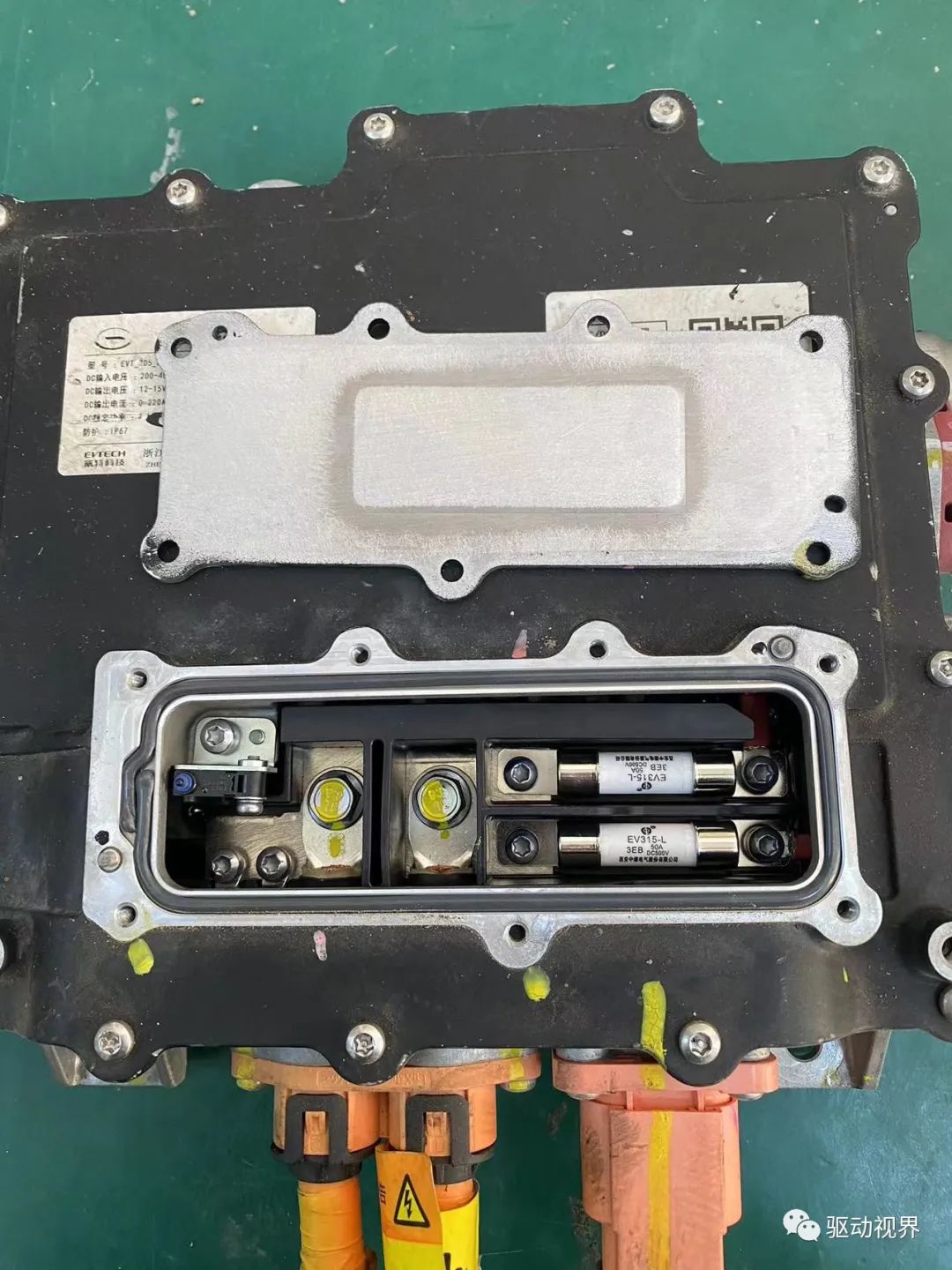

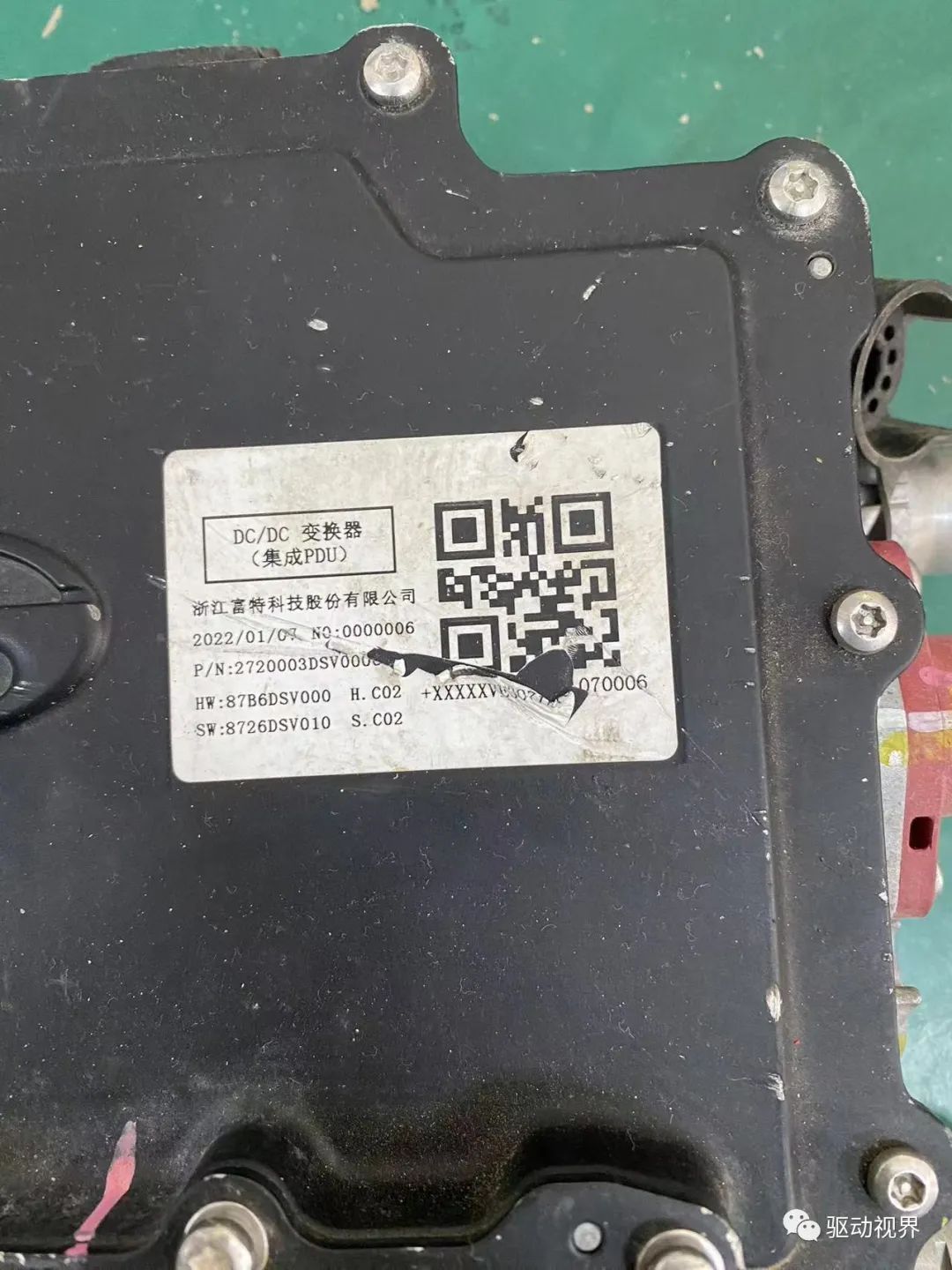

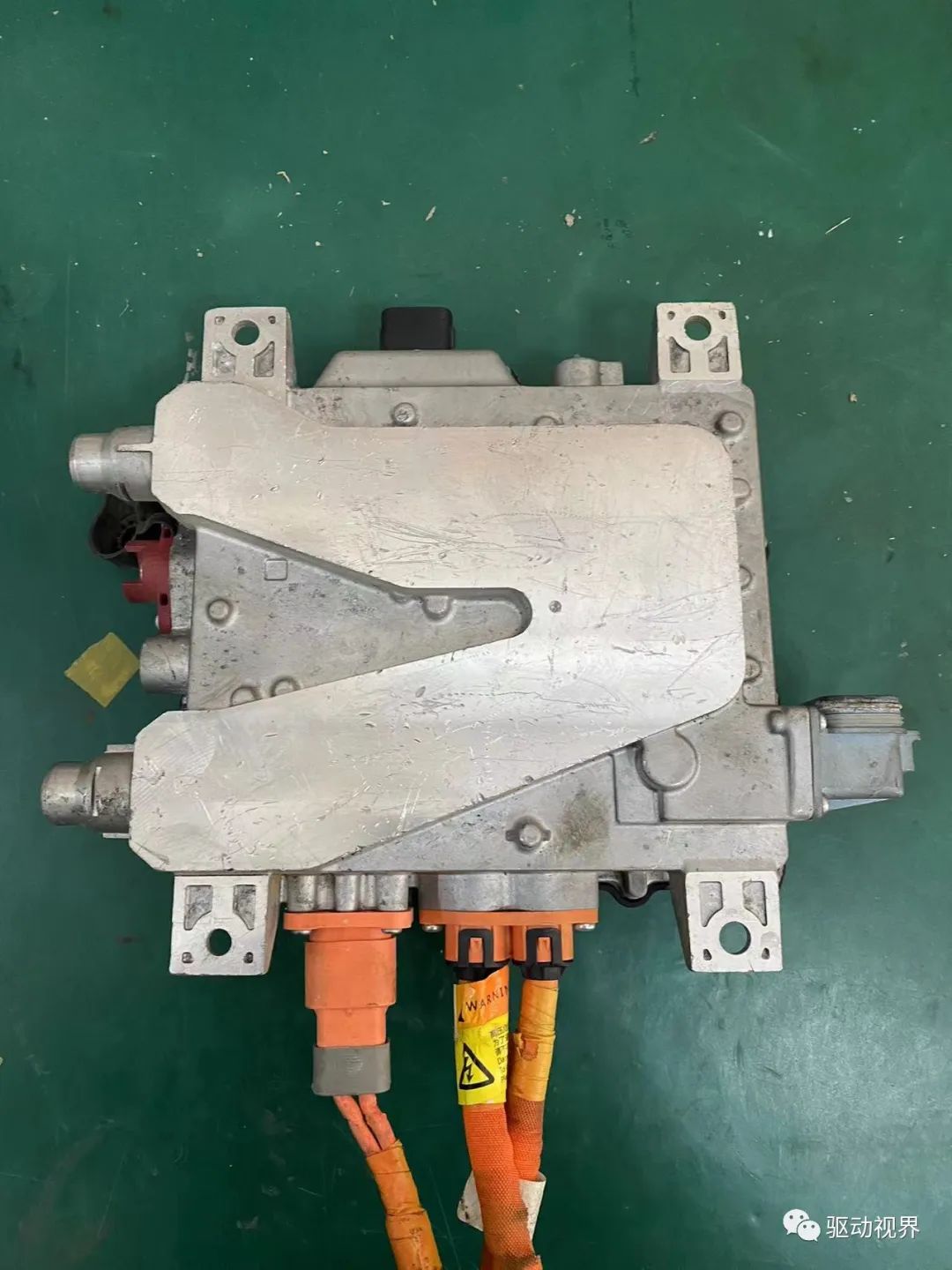

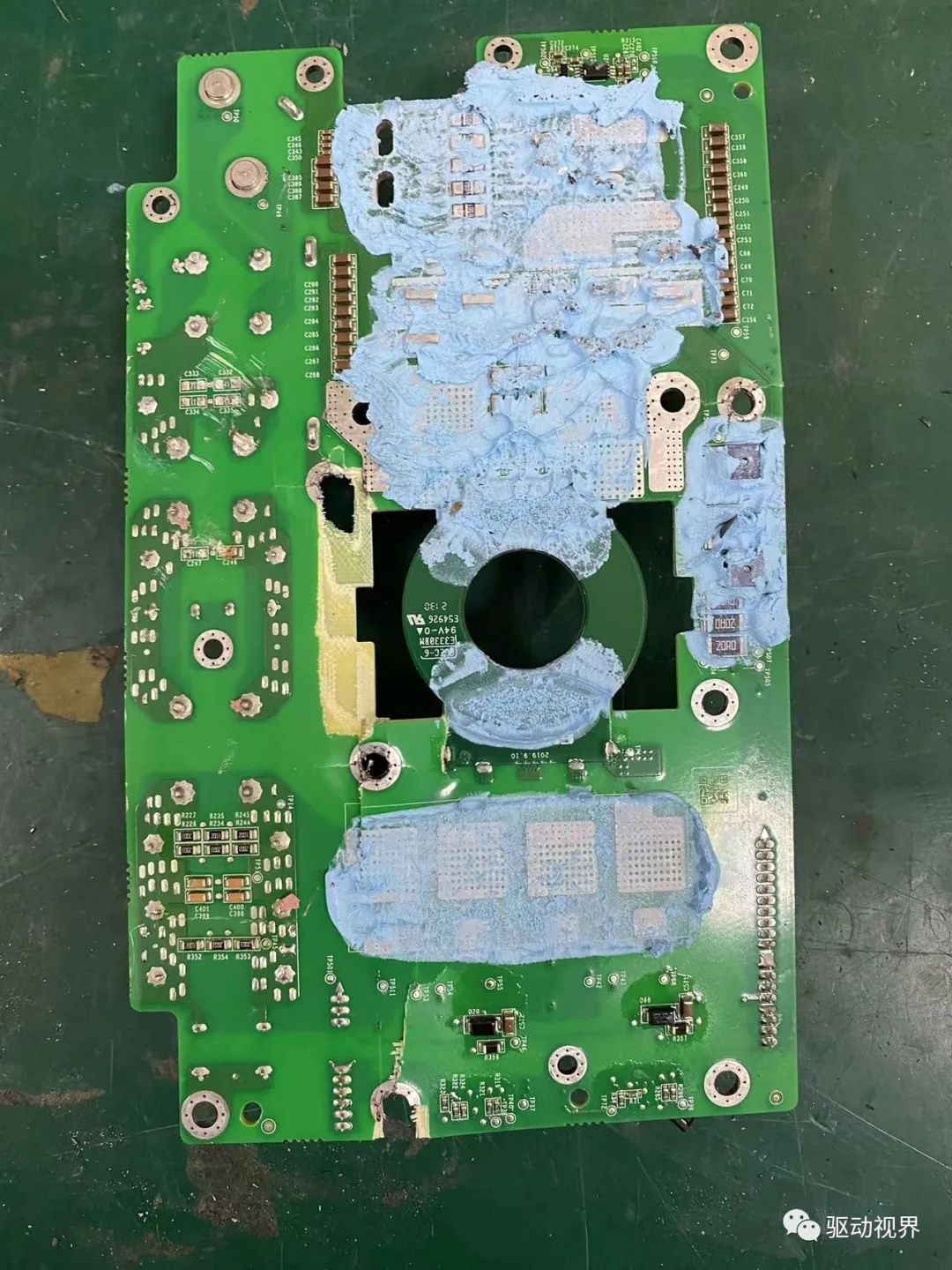

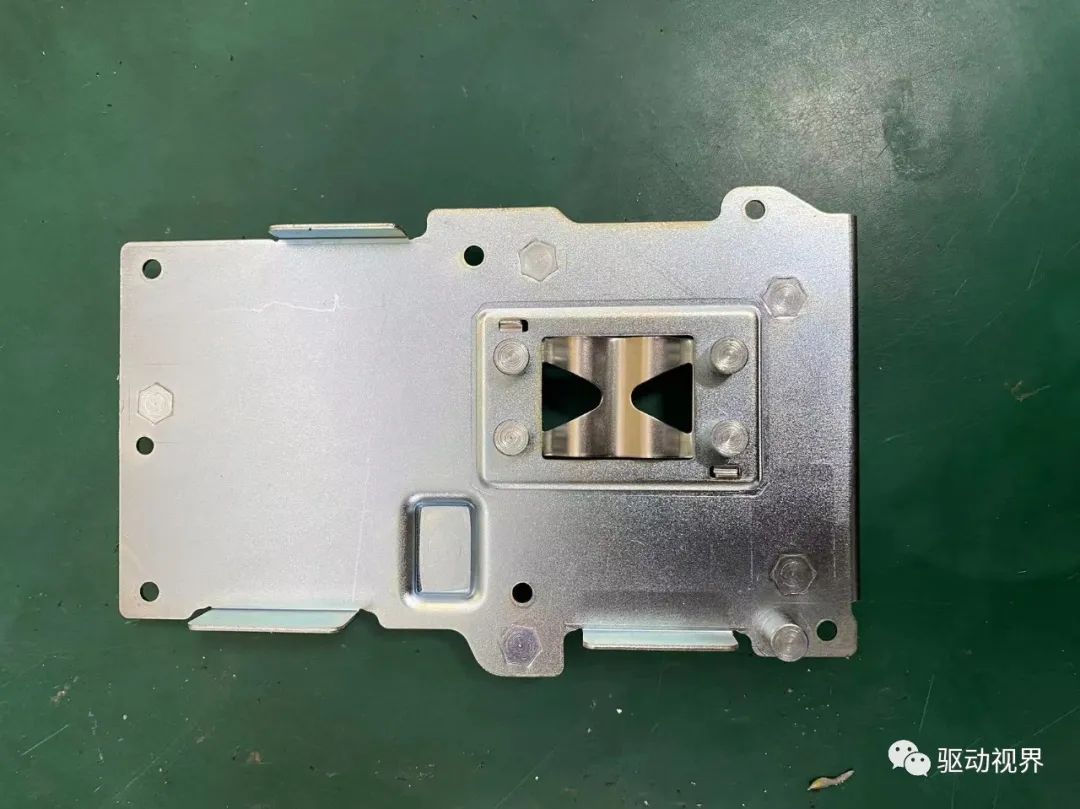

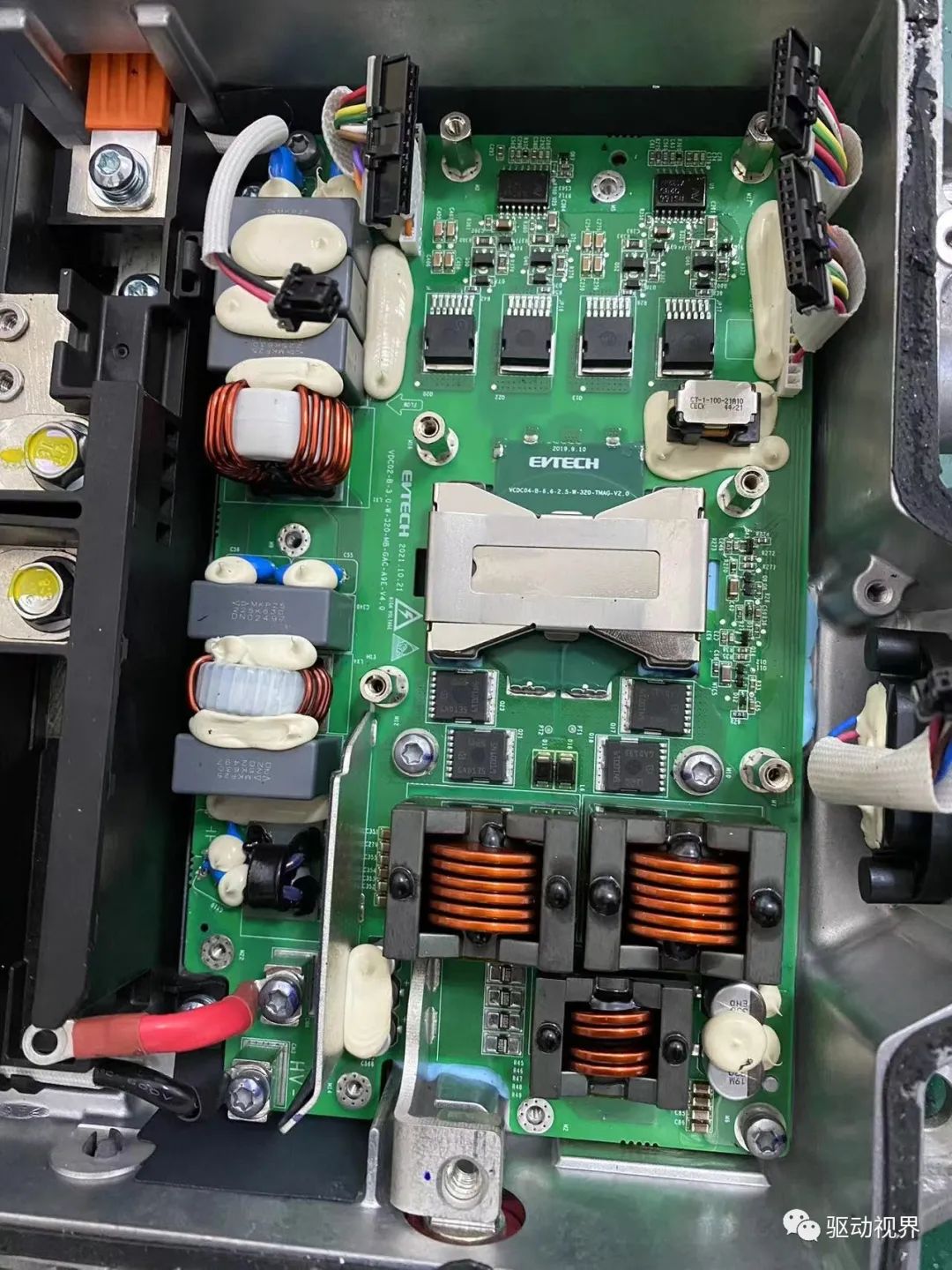

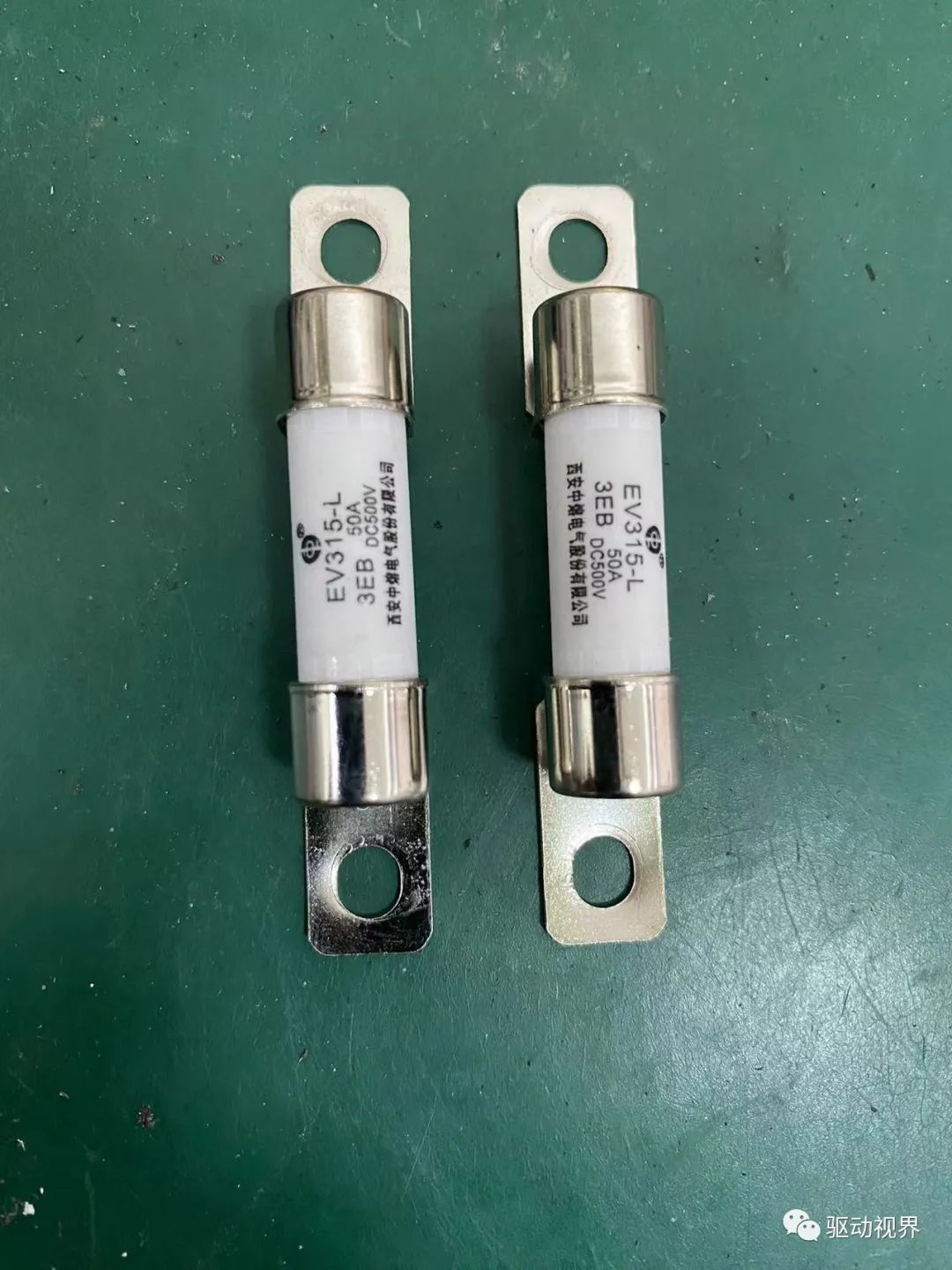

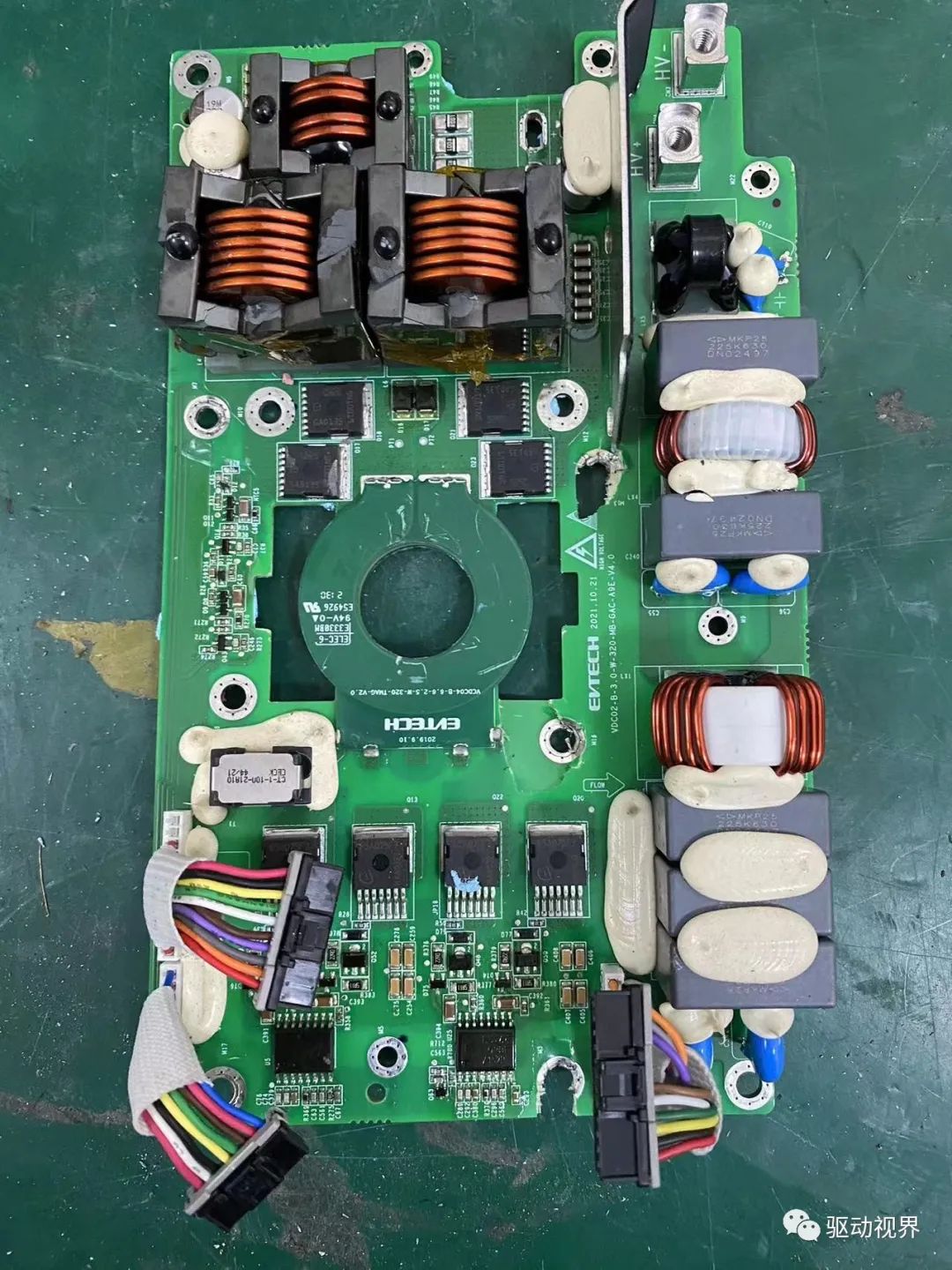

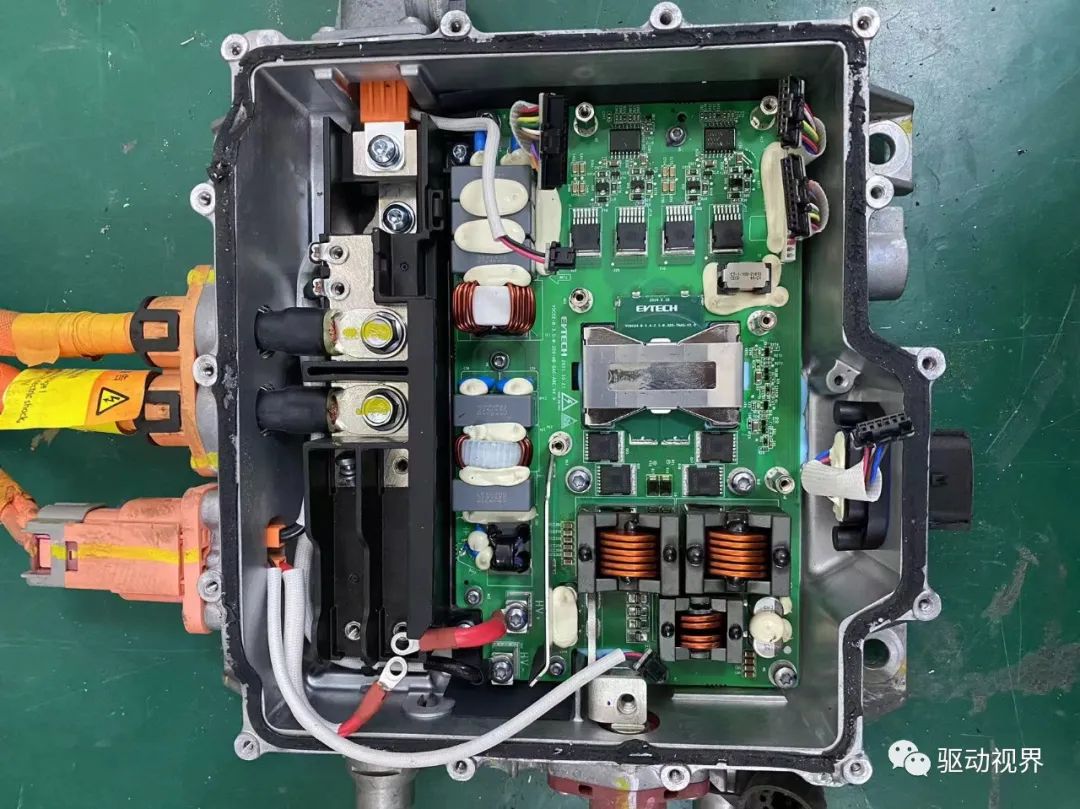

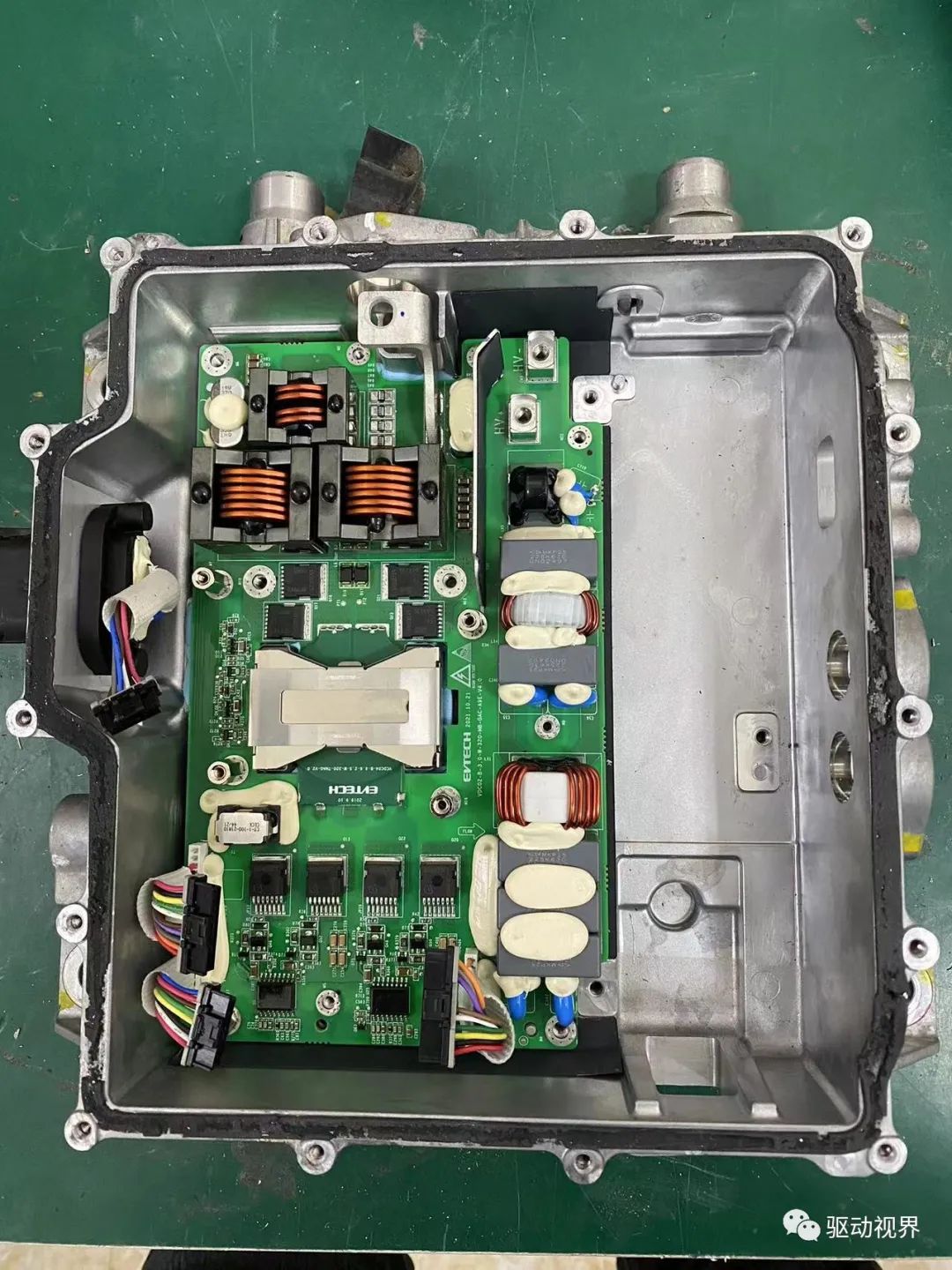

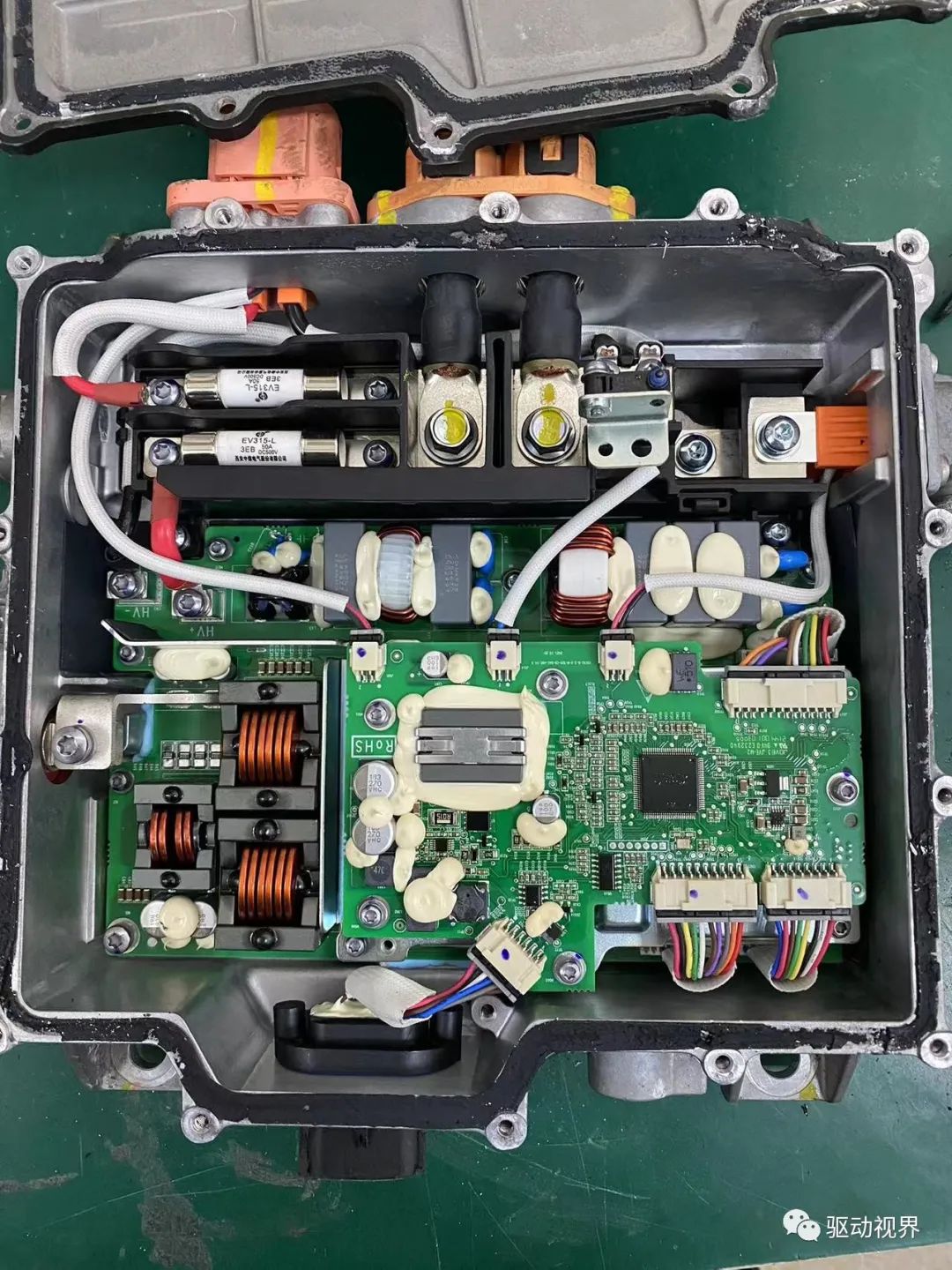

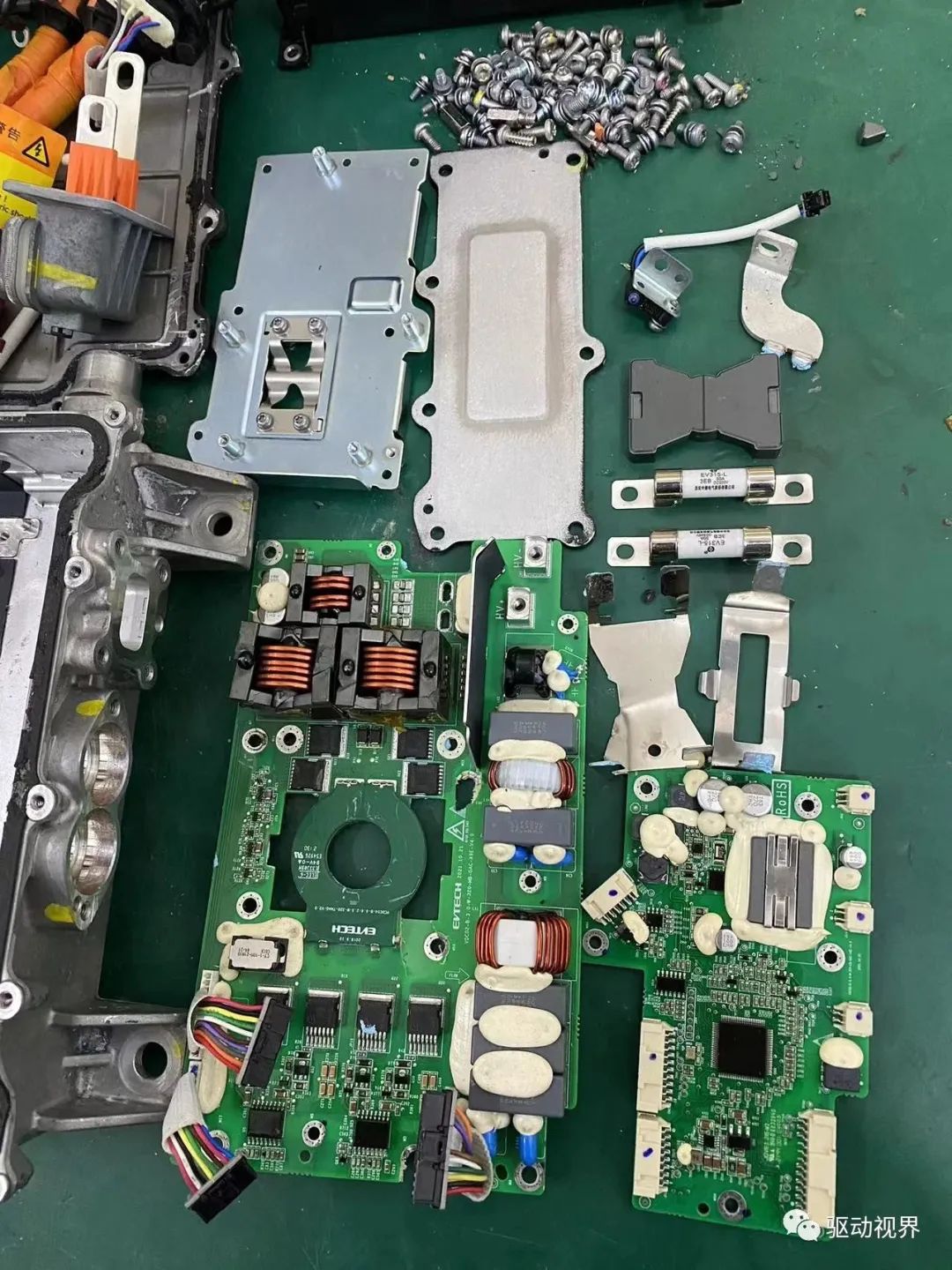

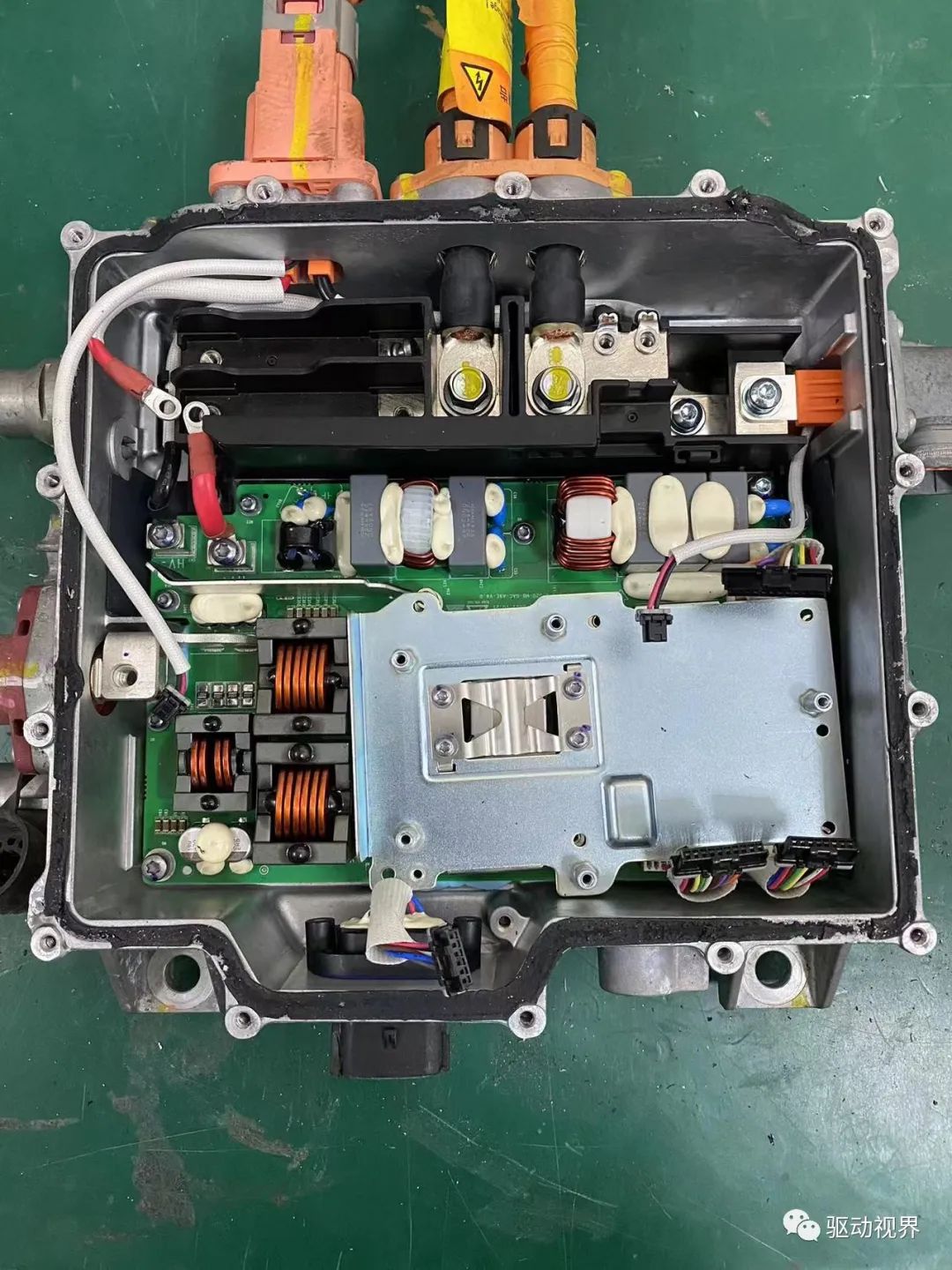

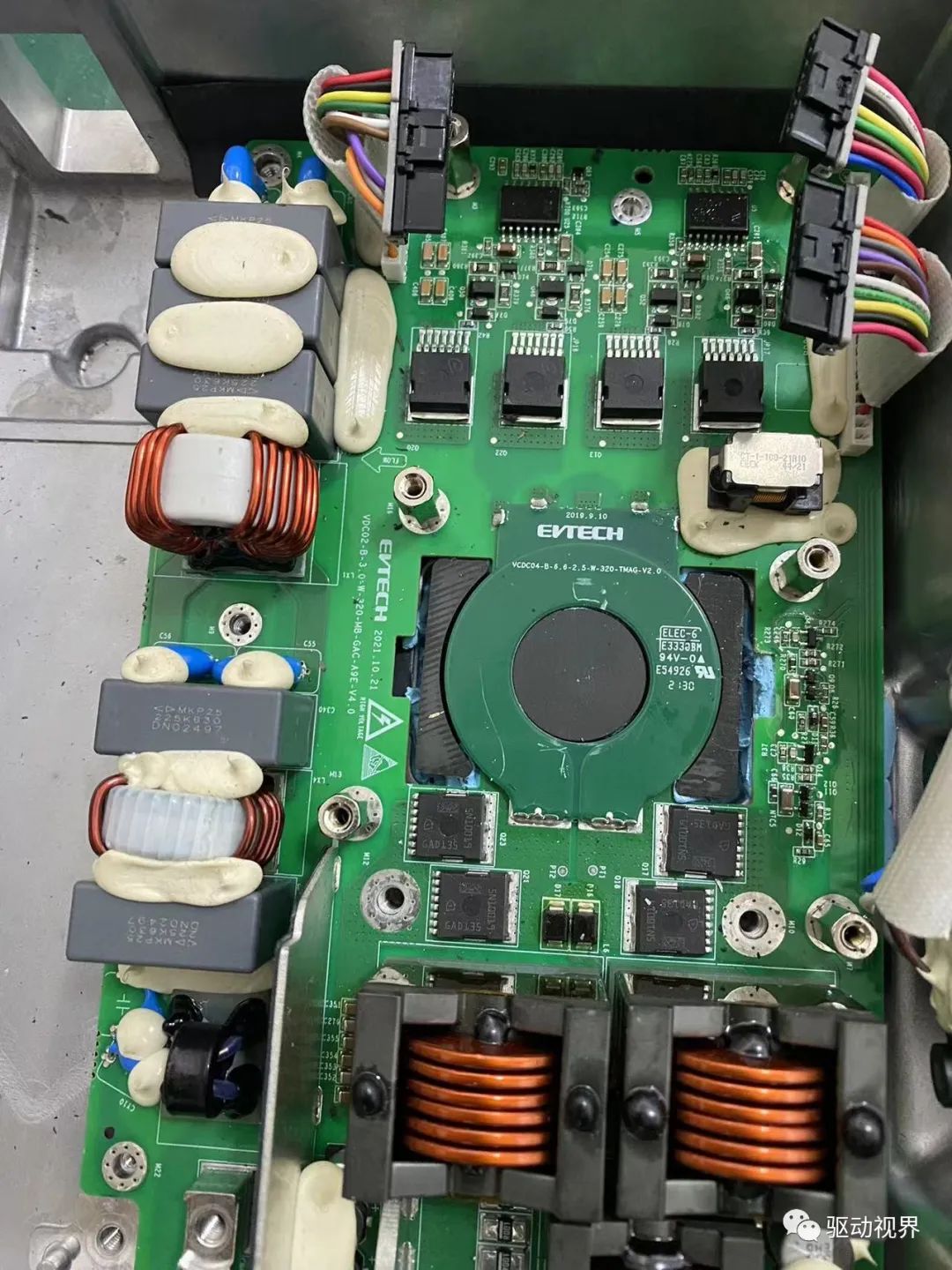

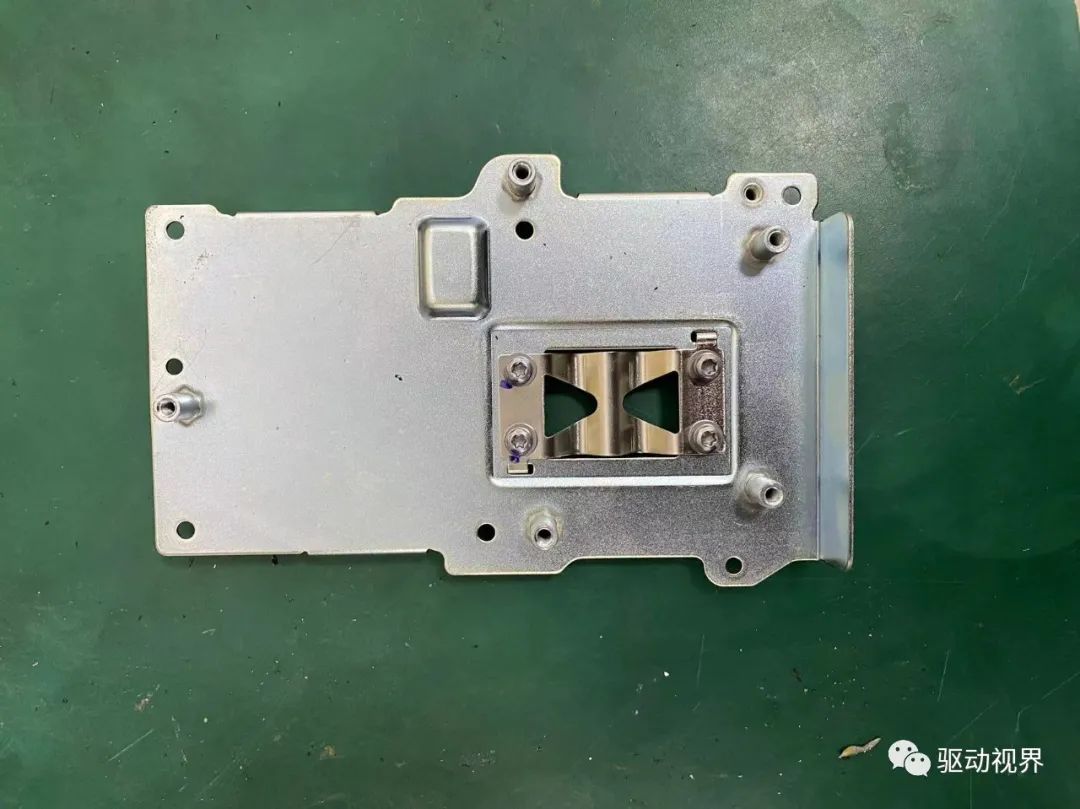

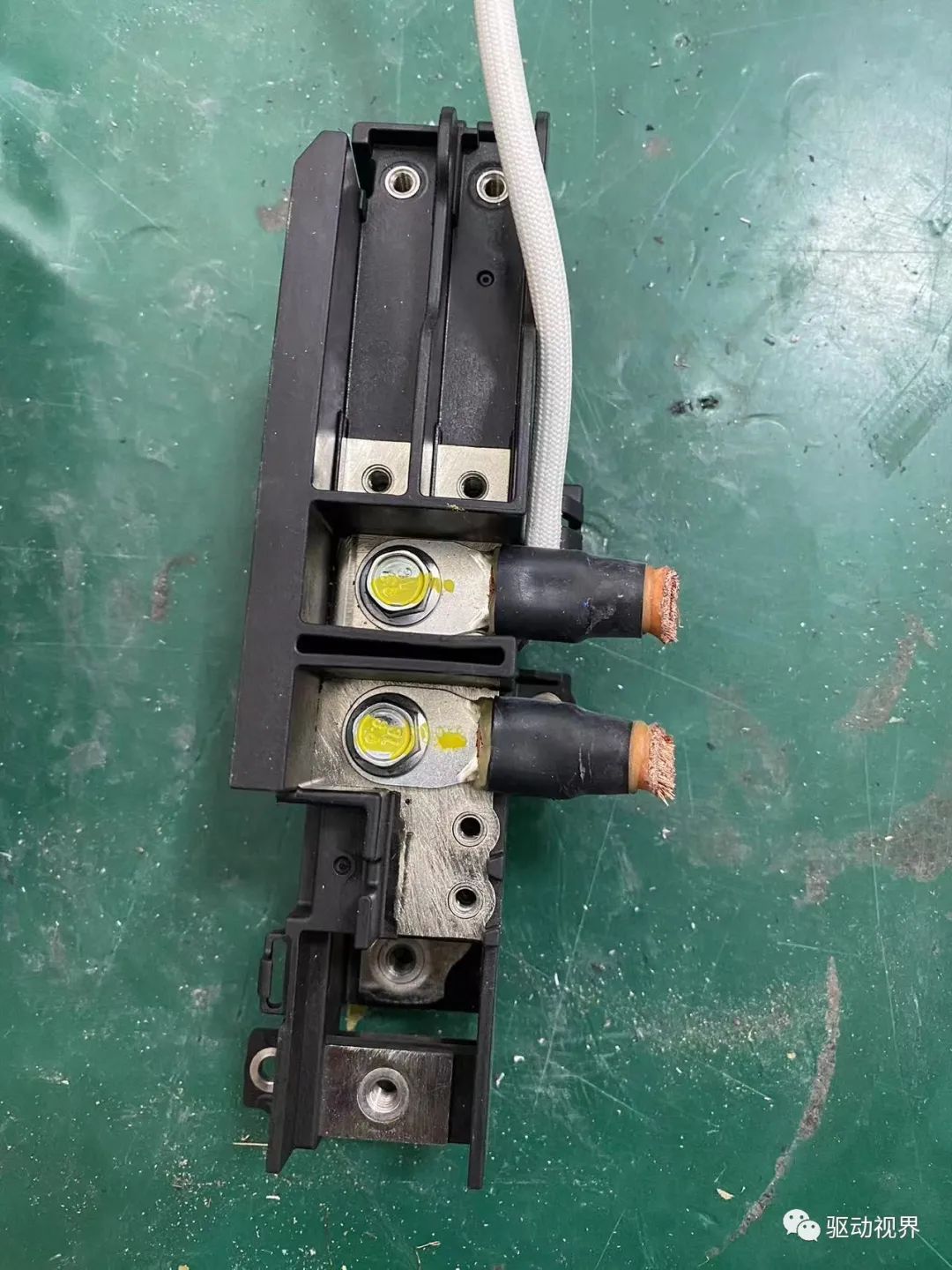

摘自驅動視界公眾號，是富特給廣汽的DC/DC變換器

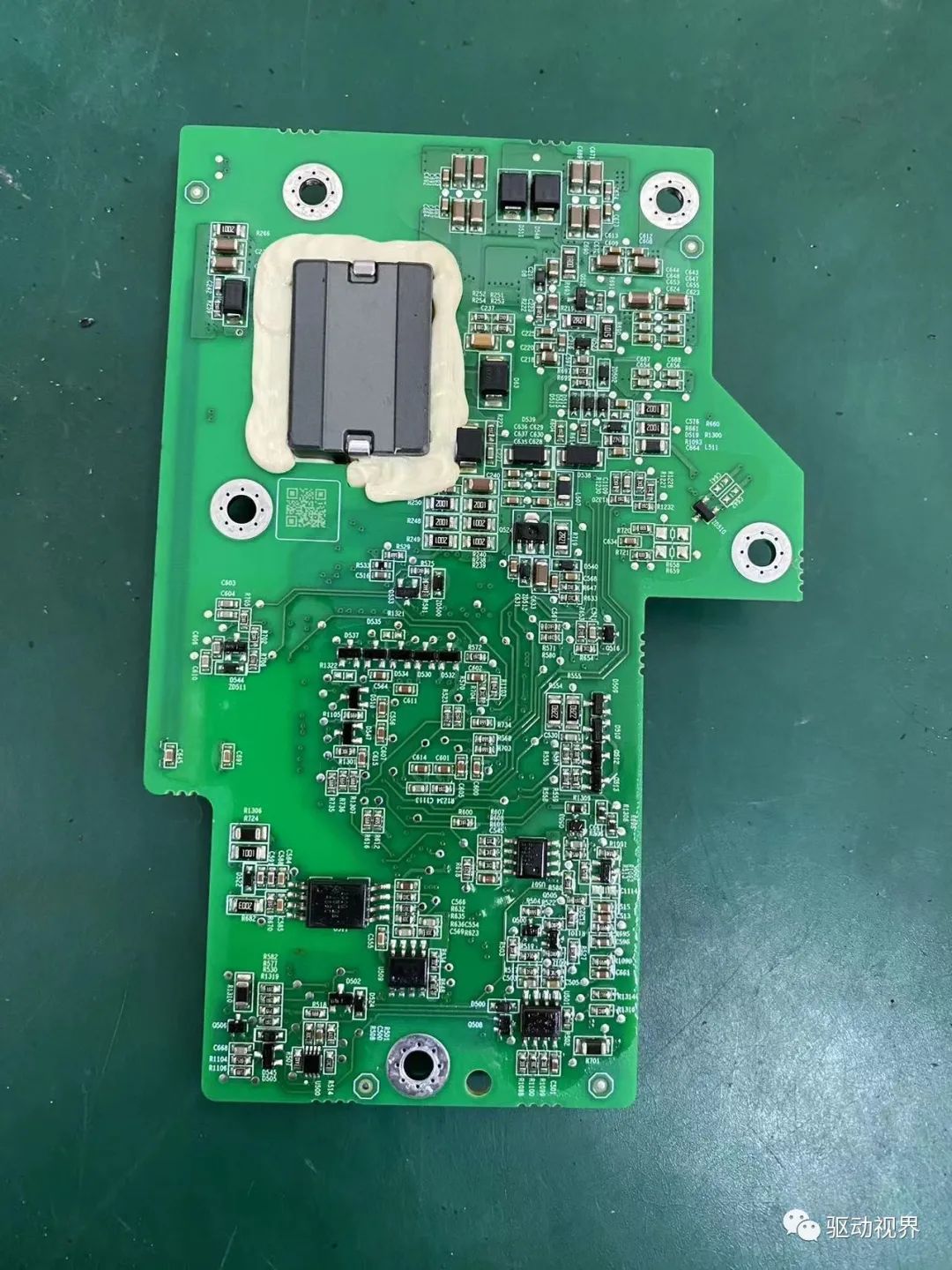

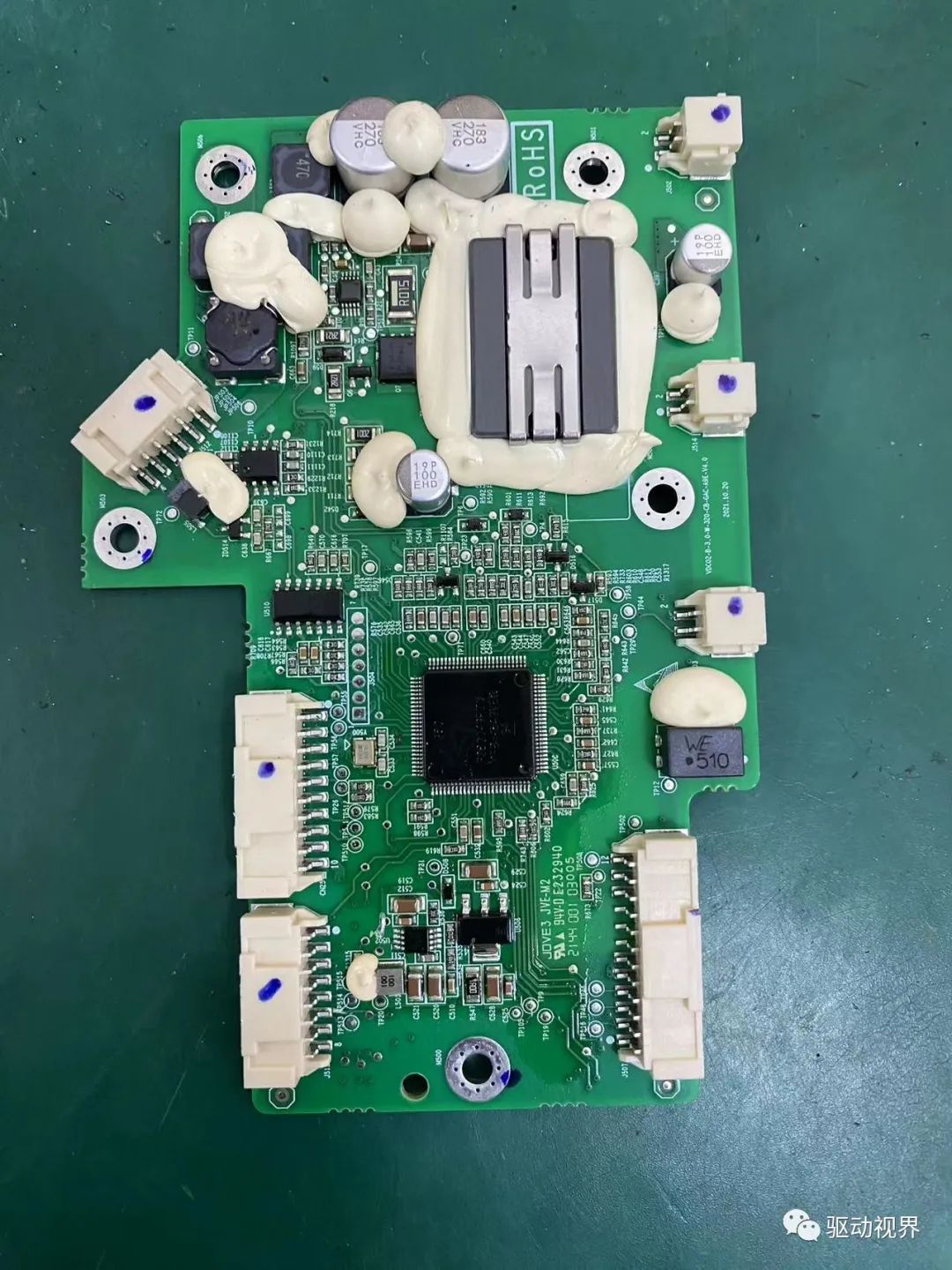

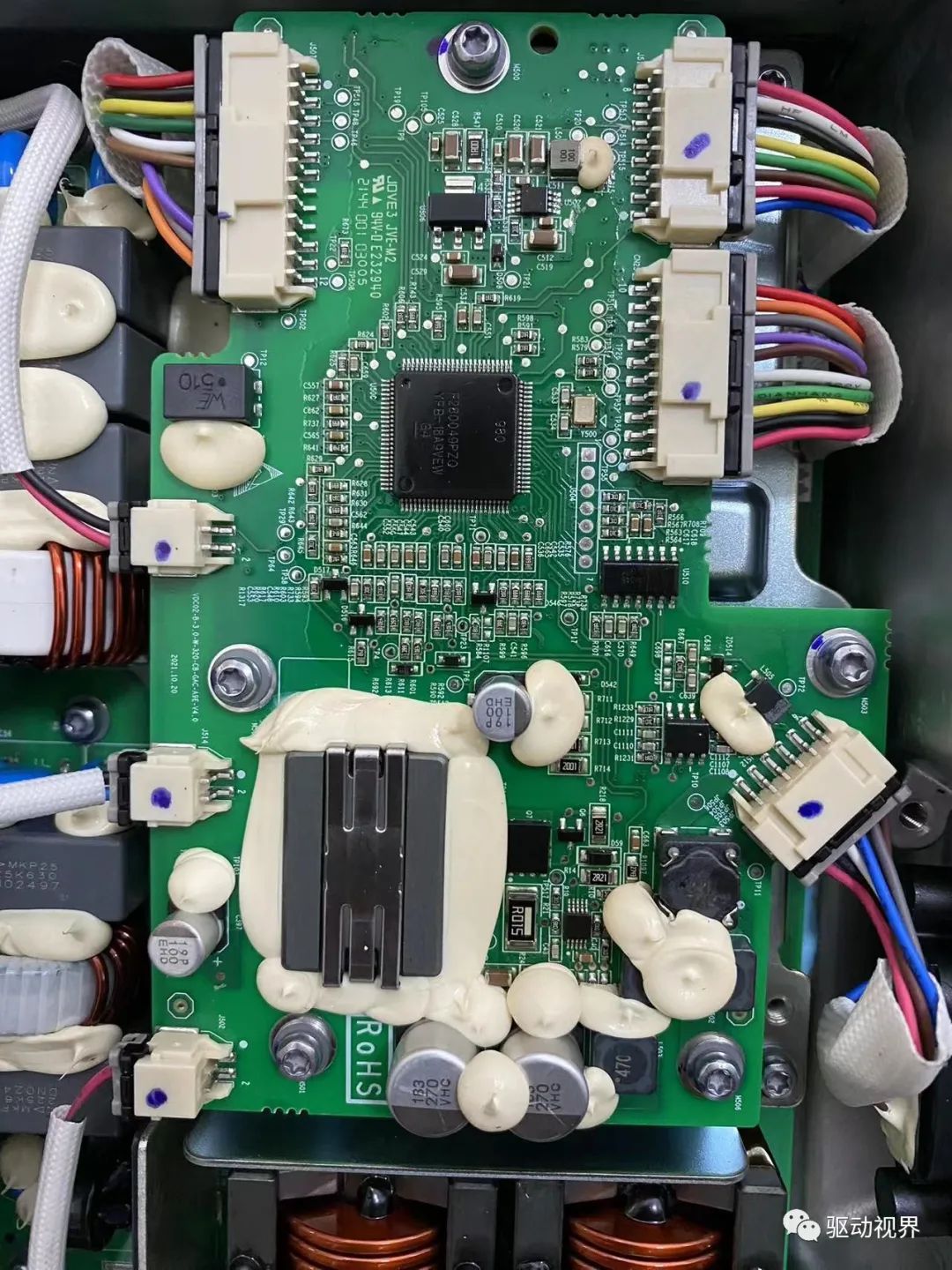

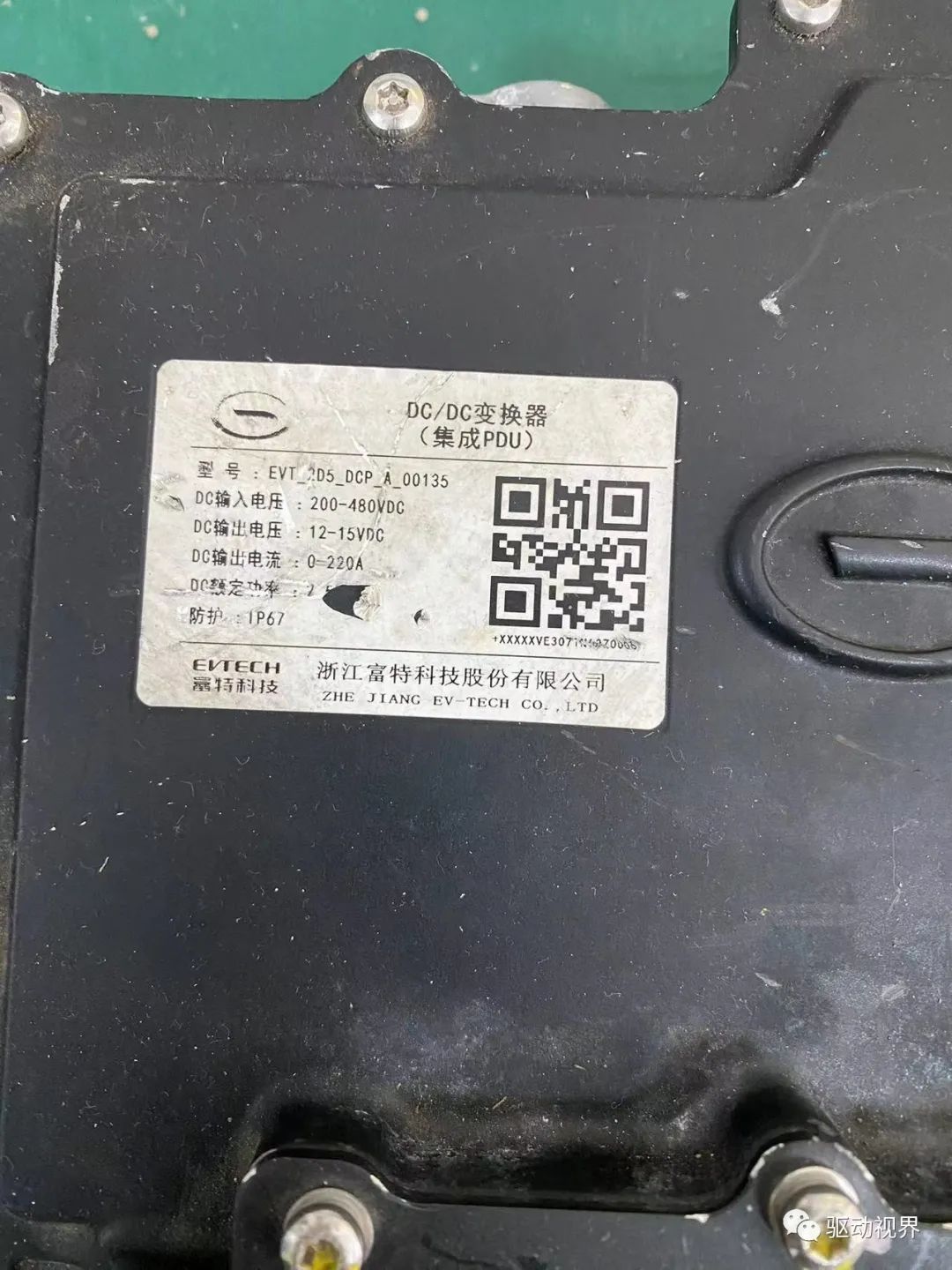

輸入電壓200VDC~480VDC，輸出電壓12~15VDC，輸出電流0~220A，采用水冷的方式，主控芯片采用的TI公司的C2000 TMS320F280049；
