第3篇OBC文章，今天分享一個基于雙MCU/DSP控制的OBC設計；文章尾部有芯片清單及資料下載方式；
OBC解決的是充電的問題，背后是用戶對充電時間，對成本，以及安全的要求；

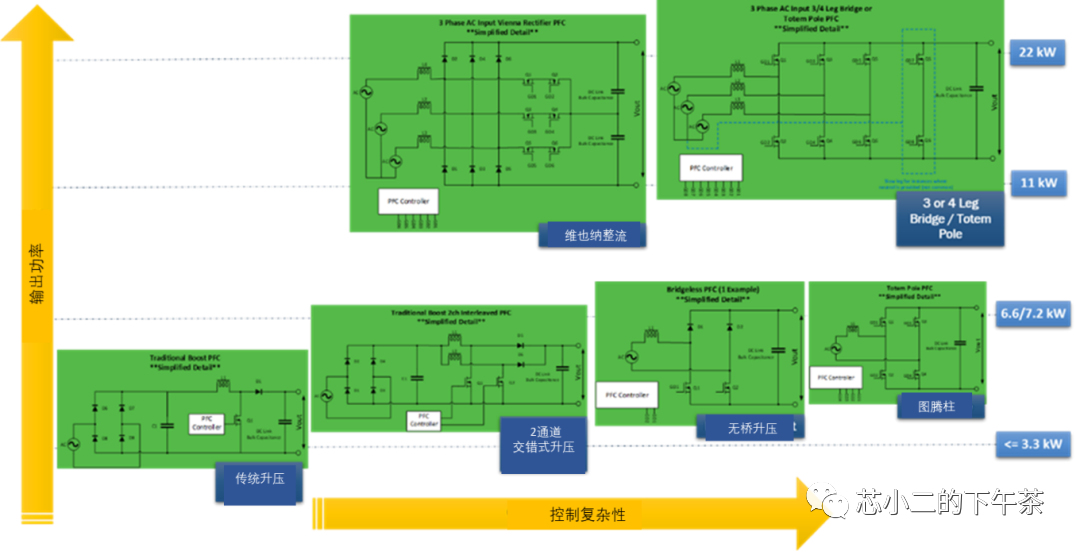

不同功率級別的OBC，采用不同的拓撲，功率大的會關注提高效率，降低損耗，如下圖；
今天給大家介紹的ST設計的交錯圖騰柱PFC+全橋LLC實現的7KW OBC，采用雙MCU控制；
PFC及LLC 的參數如下：
– Input: 85 to 265 VAC, 45 to 65 Hz
– Digital inrush current limiter
– Max. input current: 32 Arms
– Switching frequency: 70 kHz
– Average current mode control in continuous conduction mode (CCM)
– PID or 2p2z 2x independent current loop regulators
– PID or 2p2pz voltage regulator
DC-DC stage:
– Output voltage: 250 to 450 VDC
– Switching frequency: 92 to 250 kHz with start-up at 350 kHz
– Two independent current loops (CC)
– One voltage loop plus current balancing (CV)
– PID regulators
如上面圖，主要分交錯圖騰柱PFC + 移相全橋LLC，我們后面再列舉具體使用芯片，先從控制角度分析下里面電路功能；
PFC：
- 交流輸入的采樣及過零點檢測；
- L1和L2的電感電流采樣
- SCR晶體管的控制，用于防止啟動時候的過流
- MOSFET的控制，實現PFC
LLC：
- 母線輸入電壓采樣
- 兩路輸出電流采樣
- 輸出電壓采樣
- SiC MOSFET的控制
供電：
- 給MCU，驅動，隔離，運放，ADC等提供不同電壓等級 (20V/-5V/12V/5V/3V/隔離5V/隔離3V）

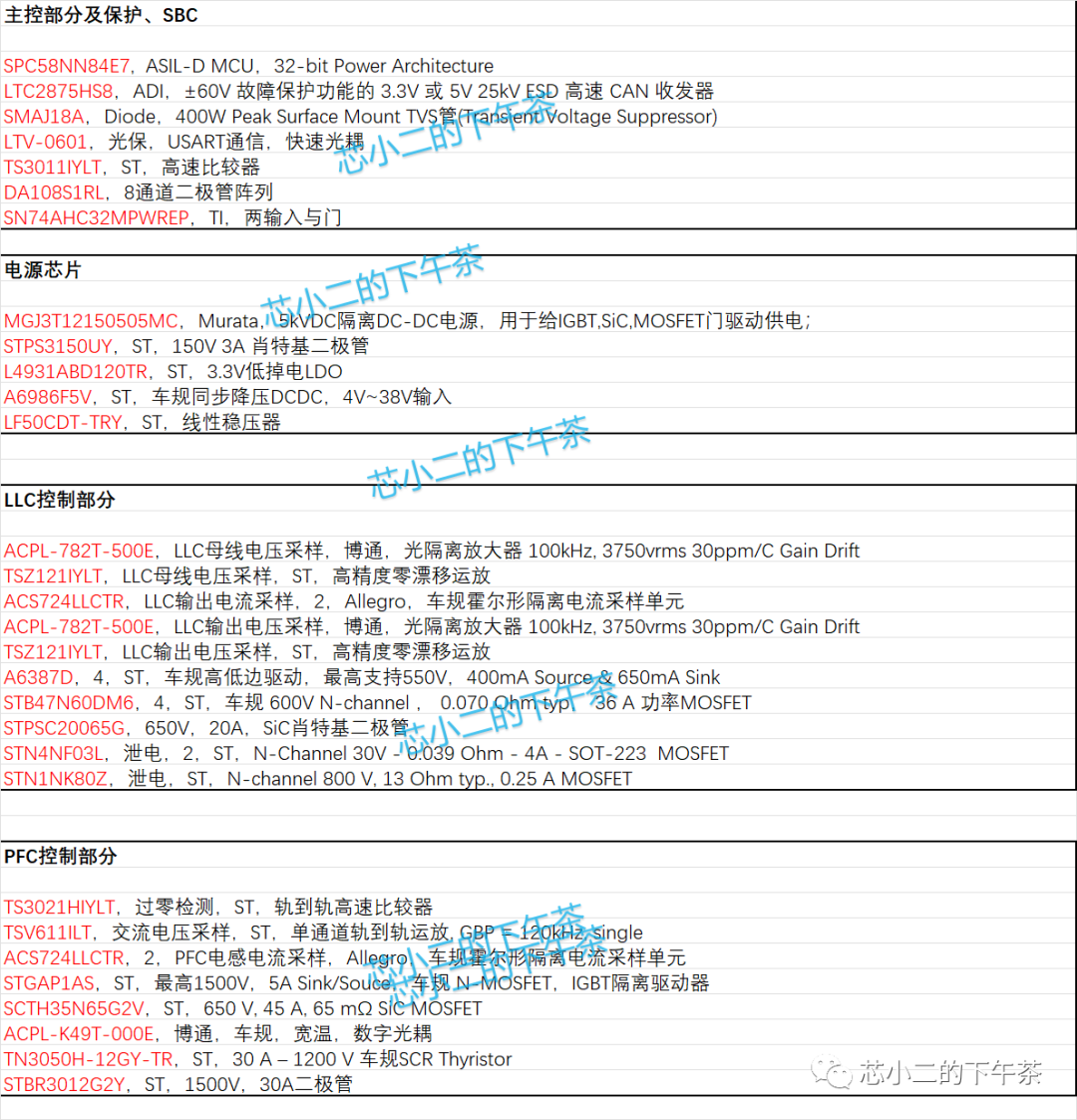

每家芯片公司的參考設計，目的一個是證明能力，一個是盡量的推銷自己的產品，整理這份清單之前，我也沒想到ST的模擬已經這么豐富了；
