工作中的電路板有許多發熱比較大的元器件，比如MOS管、LED、三極管，尤其在滿載的情況下更為嚴重，散熱通孔是眾所周知的一種通過電路板表面貼裝元件的散熱方法。

在結構上，板上開有一個通孔，如果該板是單層雙面板，則使銅箔連接電路板的頂面和底面，以增加用于散熱的面積和體積，降低熱阻。

在多層板的情況下，熱通孔可以連接多個層，或者可以僅限于層的部分連接，但是在所有情況下，基本原理都是相同的。

將貼片元件的散熱焊盤貼片安裝在PCB上，可以降低熱阻。熱阻取決于用于散熱的PCB上銅箔的面積和厚度，以及板的厚度和材料。本質上，這些材料越寬越厚，散熱效果就越大。

但銅箔的厚度通常需要符合標準規格，且不能過厚。此外，由于微型化仍然是基本設計要求，因此PCB的面積應依照實際需求設計，實際的銅箔的厚度也不能做的得非常大，因此當PCB超過一定的單面散熱面積時，單面電路板散熱效果會大打折扣。FR-4的導熱系數非常低。

解決這些問題的一種措施是使用熱通孔，通孔是通過鉆孔和鍍銅而形成的，與PTH或通孔用于層之間的電氣互連的方法相同。為了有效地使用散熱孔，散熱孔應靠近加熱元件放置。

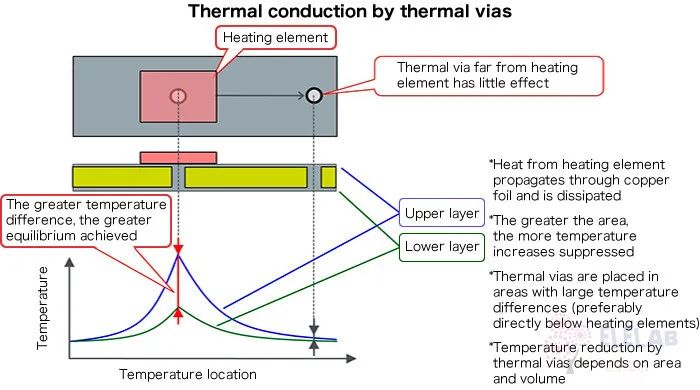

如下圖所示，利用了熱平衡的影響，因此很明顯將具有較大溫差的區域連接起來效果會很不錯。

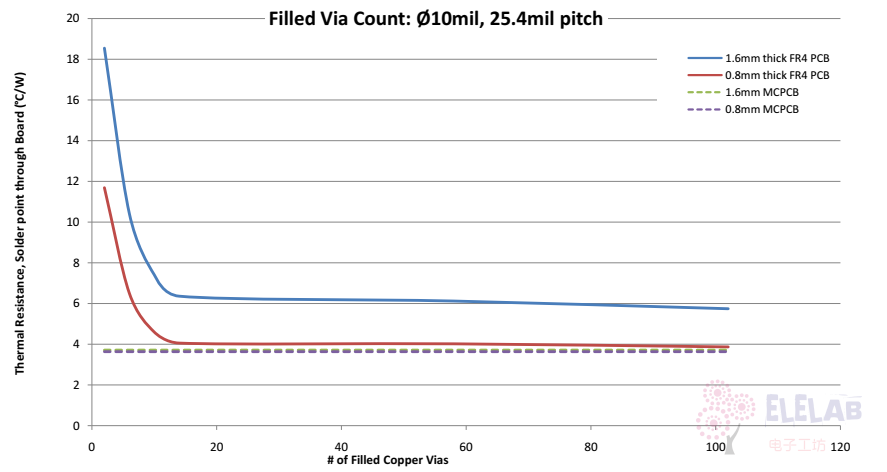

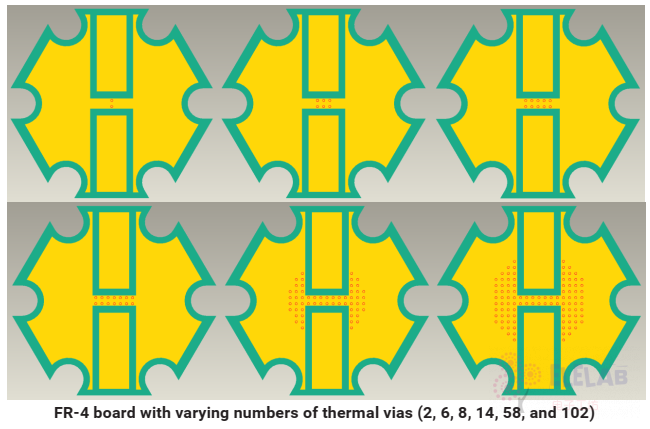

通過上一節說明，實心孔越大熱阻就越低，但是我們并不一定做實心鍍銅塞孔那些費錢的活，我們還有其他辦法解決這個問題，就是增加通孔的數量也顯示出相當大的改進。

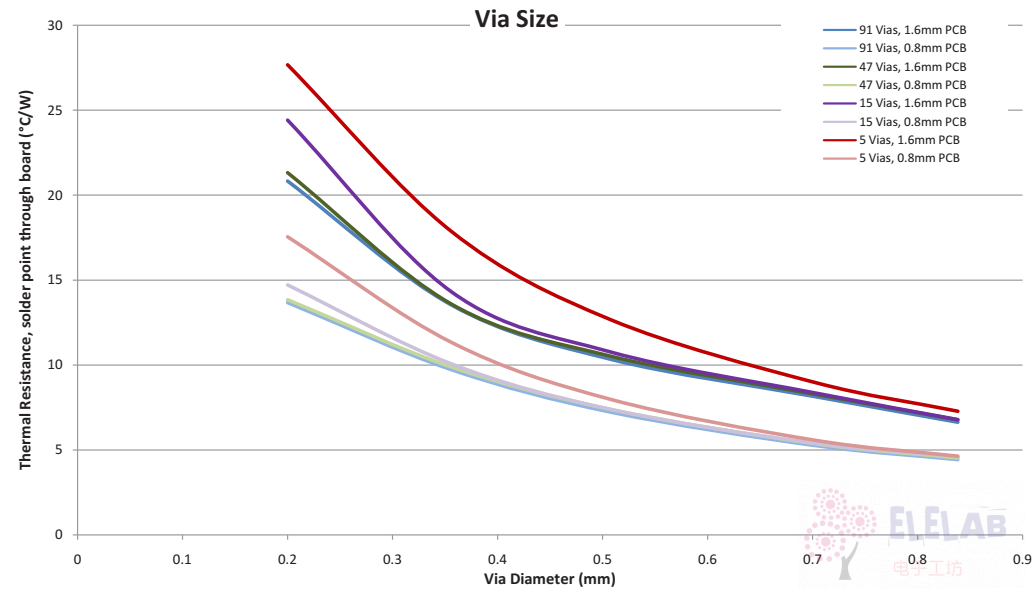

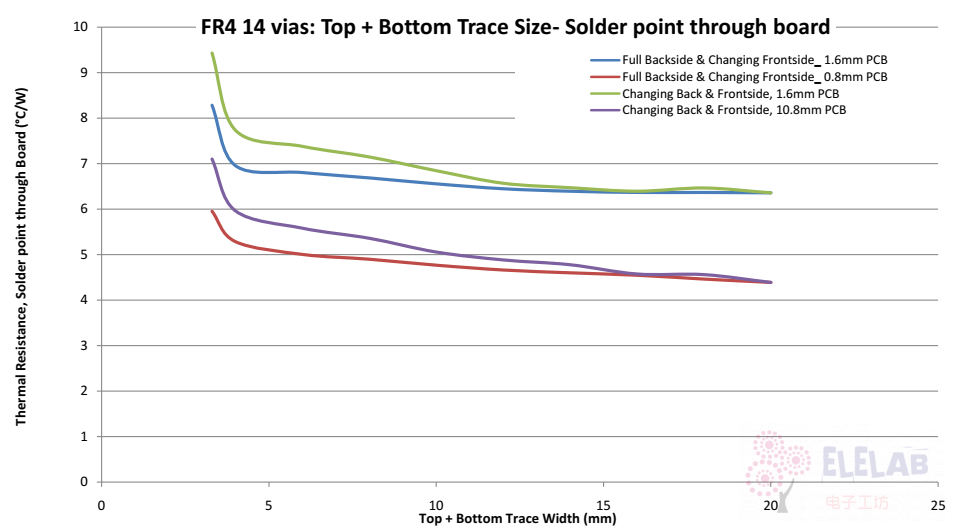

下圖仿真表示了通孔直徑對應熱阻關系

模擬的結果表明，要使FR-4板的熱阻達到[敏感詞]，應將電介質厚度減小至0.8mm。

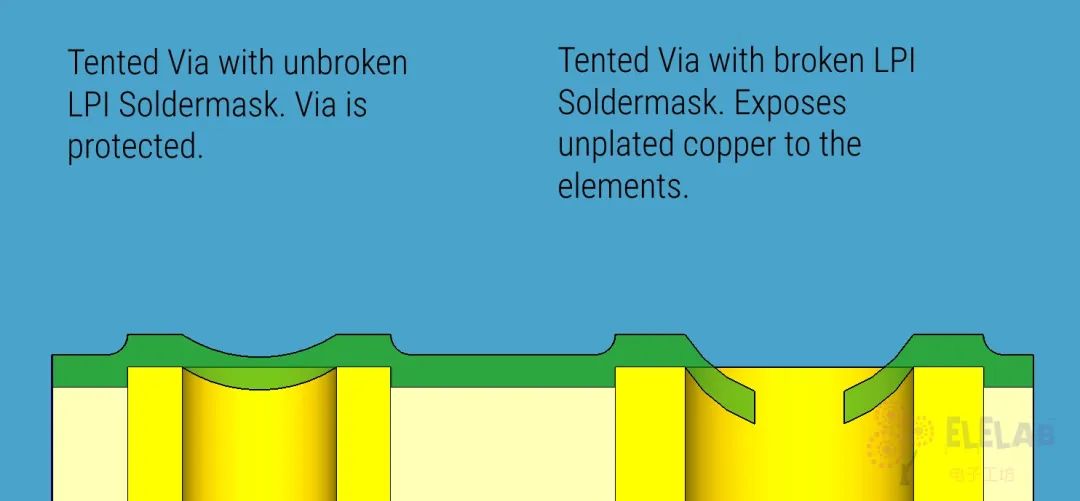

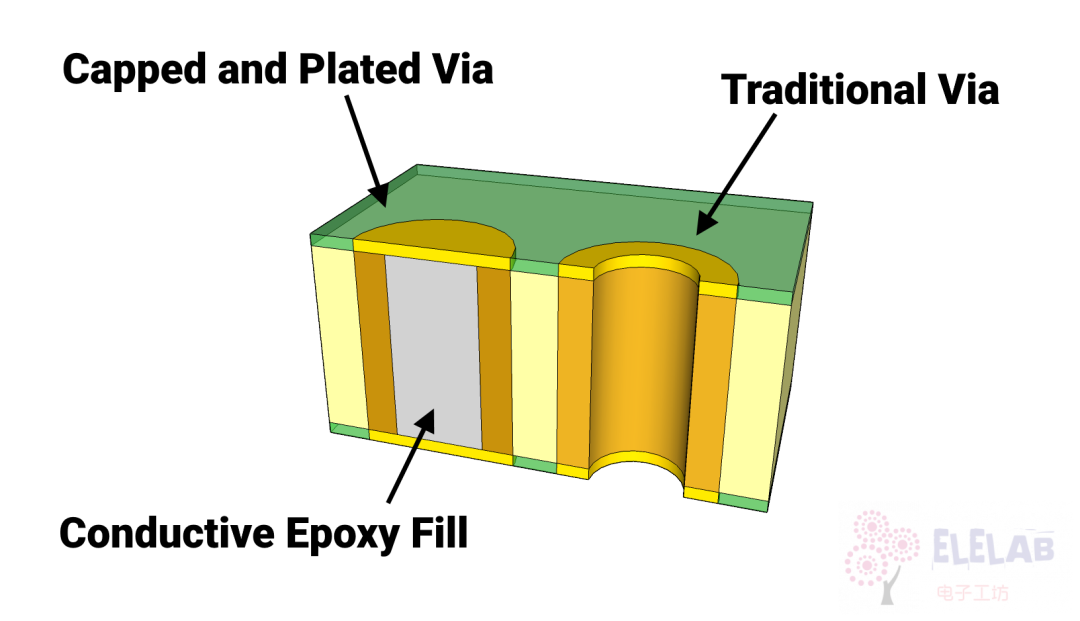

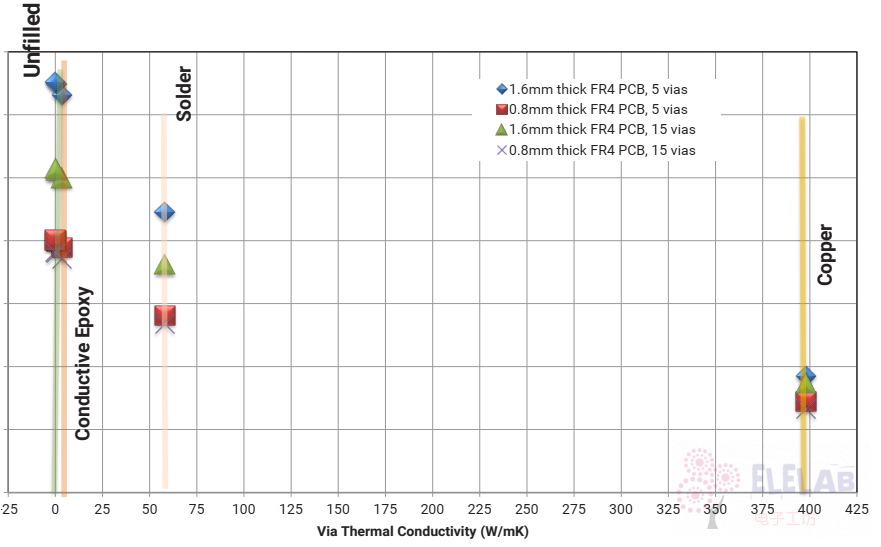

使用大量通孔盡管會降低熱阻，但還需要考慮制造板的成本。較大的未填充通孔會導致在焊接過程中通孔部分填充的可能性。較小的實心填充通孔是更好的解決方案。

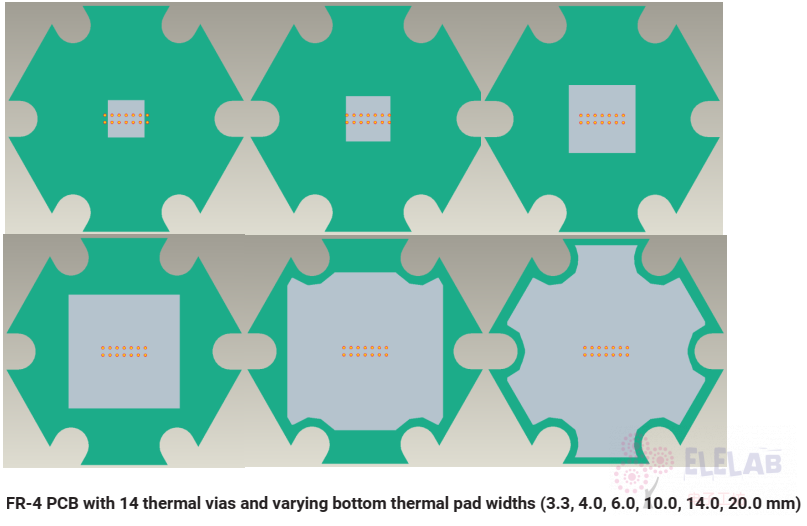

最后，由于熱擴散阻力，增加額外的通孔并增加銅箔面積的寬度超過特定點會降低效益。建議創建10mil也可0.3mm（省錢）的通孔區域。選擇該參數的原因是性能和可制造性的結合。根據幾家PCB制造商的說法，與2oz一起使用時，10mil的孔和25mil的間距是合理且可重復的生產選擇。

在板電鍍過程中，可以可靠地將固態銅填充到電鍍液中。在PCB孔直徑和通孔數量影響最后一部中的仿真顯示，在0.8毫米FR-4 PCB上，10密耳通孔可以達到4°C/W（過孔實心銅）。
