穩壓二極管ZM4742A：電子電路中的“穩定劑”

其他|other else|

2024-06-06 23:47:03 643

一、薩科微slkor穩壓二極管ZM4742A的概述

ZM4742A是一款高性能的穩壓二極管，其標稱穩壓值為12V，精度高達±5%，功率為1W。這款穩壓二極管具有反向電流小、阻抗低等特點，能夠在各種電路中提供穩定的電壓輸出，從而確保電路的穩定運行。

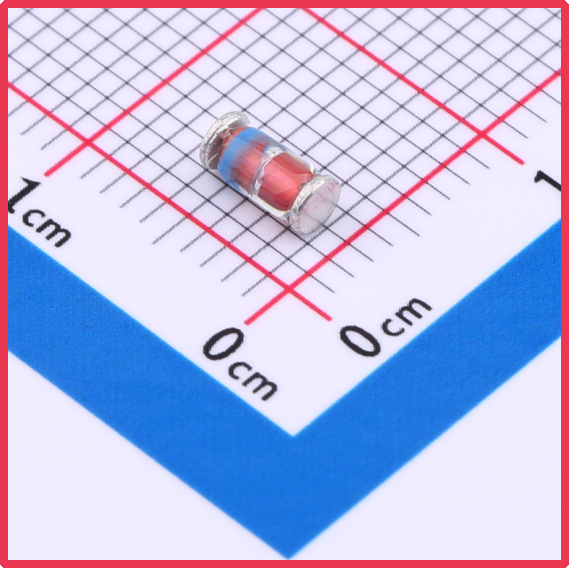

薩科微Slkor穩壓二極管ZM4742A產品圖

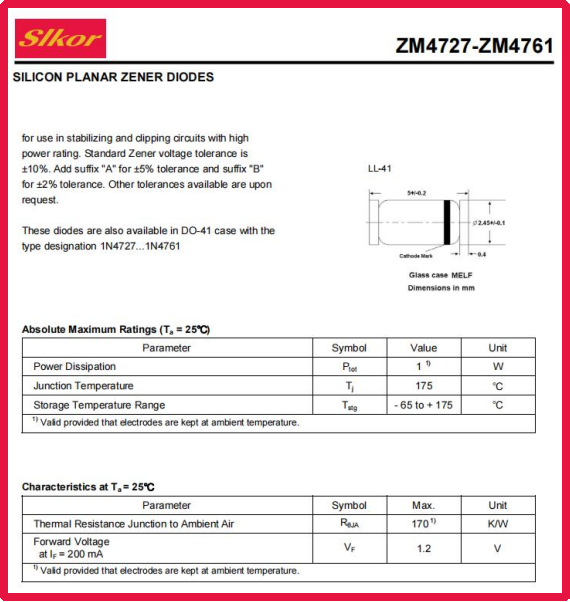

薩科微Slkor穩壓二極管ZM4742A規格書

二、薩科微slkor穩壓二極管ZM4742A的性能特點

高精度穩壓：ZM4742A穩壓二極管的穩壓精度為±5%，能夠在較大的電源電壓波動范圍內保持輸出電壓的穩定。這一特點使得ZM4742A在需要高精度電壓穩定的電路中具有廣泛的應用。

高功率承受能力：ZM4742A穩壓二極管的功率達到1W，能夠承受較大的電流和電壓，從而滿足高功率電路的需求。

低反向電流：在未達到擊穿電壓之前，ZM4742A穩壓二極管的反向電流僅為5μA@9.1V，這有助于減少電路的功耗，提高電路的能效。

低阻抗：ZM4742A穩壓二極管的阻抗為9Ω，這意味著它具有較低的動態阻抗，能夠迅速響應電流變化，保持輸出電壓的穩定。

薩科微Slkor穩壓二極管ZM4742A相關參數

三、薩科微slkor穩壓二極管ZM4742A的使用注意事項

在使用ZM4742A穩壓二極管時，應確保輸入電壓不超過其額定功率和額定電壓范圍。

在設計電路時，應充分考慮穩壓二極管的溫度系數和功耗特性，確保在不同溫度和負載條件下電路的穩定性和可靠性。

在焊接和安裝過程中，應注意避免對穩壓二極管造成機械損傷或熱損傷。

在使用前，應檢查穩壓二極管的外觀和引腳是否完好，確保沒有損壞或短路現象。

四、穩壓二極管的應用電路仿真實驗

實驗目的

本實驗旨在通過仿真軟件模擬穩壓二極管在電路中的應用，驗證其穩壓性能，并了解限流電阻在電路中的作用。

實驗原理

穩壓二極管是一種特殊的二極管，其特點是在反向擊穿狀態下能保持兩端的電壓基本不變。這種特性使得穩壓二極管廣泛應用于需要穩定輸出電壓的電路中。在穩壓二極管的應用電路中，通常會串聯一個限流電阻，以限制流過穩壓二極管的電流，保護其正常工作。

實驗步驟

●準備仿真軟件：
選擇一款合適的電路仿真軟件，如Multisim或LTspice等。

●搭建電路：
在仿真軟件中，選擇穩壓二極管ZM4742A（穩壓值12V，精度±5%，功率1W，反向電流5μA@9.1V，阻抗9Ω）和合適的限流電阻。

構建一個基本的穩壓電路，將穩壓二極管連接在電源和負載之間，并在穩壓二極管前面串聯限流電阻。

●設置參數：
設置電源電壓為略高于穩壓二極管穩壓值的電壓，例如10V。

根據需要設置負載電阻的阻值。

調整限流電阻的阻值，觀察其對輸出電壓的影響。

運行仿真：啟動仿真程序，觀察輸出電壓的波形和穩定性。

●數據分析：

記錄不同限流電阻阻值下的輸出電壓值。

分析限流電阻對輸出電壓的影響。

實驗結果與討論
●輸出電壓的穩定性：

在合適的限流電阻阻值下，穩壓二極管能夠有效地將輸出電壓穩定在標稱值附近（本例中為12V±5%）。

當限流電阻阻值過小時，流過穩壓二極管的電流過大，可能導致穩壓二極管過熱甚至損壞，輸出電壓不穩定。

當限流電阻阻值過大時，穩壓二極管可能無法提供足夠的電流來維持恒定的輸出電壓，輸出電壓也會受到影響。

●限流電阻的作用：

限流電阻在電路中起到了限制電流的作用，保護了穩壓二極管免受過大電流的損害。

通過調整限流電阻的阻值，可以間接調整輸出電壓的大小，滿足不同電路的需求。

實驗結論

通過本次仿真實驗，我們驗證了穩壓二極管在電路中的穩壓性能，并了解了限流電阻在電路中的作用。實驗結果表明，在合適的限流電阻阻值下，穩壓二極管能夠有效地將輸出電壓穩定在標稱值附近，為電路提供穩定的電壓輸出。同時，限流電阻在電路中起到了限制電流和保護穩壓二極管的作用，對于保證電路的穩定性和可靠性具有重要意義。
