解鎖穩壓二極管ZM4739A的強大潛能：提升電路穩定性

其他|other else|

2024-06-06 23:40:09 909

在電子電路設計中，穩壓二極管（Zener Diode）是一種不可或缺的元件，其獨特的穩壓特性在電路中起到了至關重要的作用。在眾多穩壓二極管型號中，ZM4739A以其高性能和廣泛的適用性，成為了工程師和技術人員青睞的選擇。本文將詳細解析ZM4739A穩壓二極管的性能參數及其在電路中的應用。

薩科微Slkor穩壓二極管ZM4739A產品圖

一、薩科微slkor穩壓二極管ZM4739A的概述

ZM4739A是一款高性能的穩壓二極管，其標稱穩壓值為9.1V，精度高達±5%，功率為1W。這款穩壓二極管具有反向電流小、阻抗低等特點，能夠在各種電路中提供穩定的電壓輸出，確保電路的穩定運行。

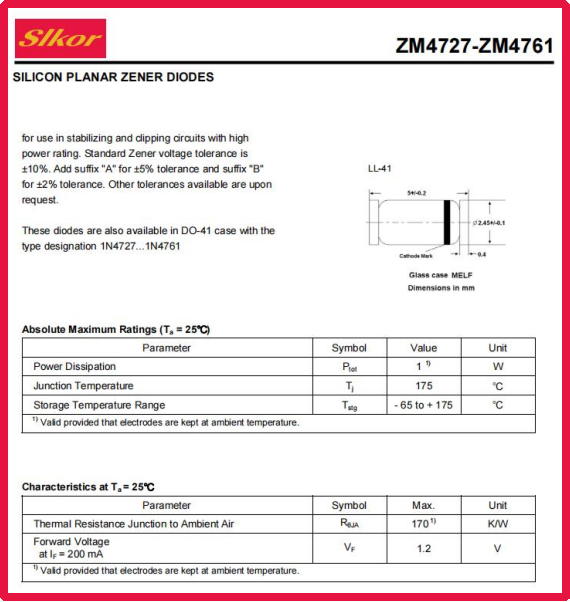

薩科微Slkor穩壓二極管ZM4739A規格書

二、薩科微slkor穩壓二極管ZM4739A的主要性能參數

穩壓值（標稱值）：9.1V。這是ZM4739A穩壓二極管在正常工作狀態下所能保持的恒定電壓值。由于制造公差和工作環境的影響，實際穩壓值可能在此標稱值的基礎上有所波動，但波動范圍被嚴格控制在±5%以內。

精度：±5%。這是指ZM4739A穩壓二極管的穩壓精度，即其實際穩壓值與標稱值之間的最大偏差。這一高精度特性使得ZM4739A能夠在要求嚴格的電路中提供穩定可靠的電壓輸出。

功率：1W。這是ZM4739A穩壓二極管在正常工作狀態下所能承受的最大功率。超過此功率可能導致二極管損壞或性能下降。因此，在電路設計中需要確保流過穩壓二極管的電流和電壓在其承受范圍內。

反向電流（Ir）：10μA@7V。這是指當ZM4739A穩壓二極管未達到擊穿電壓（在本例中為9.1V）時，反向流過二極管的電流大小。這一參數反映了穩壓二極管在反向工作狀態下的性能，對于電路的穩定性和功耗具有重要影響。

阻抗（Zzt）：5Ω。這是ZM4739A穩壓二極管的動態阻抗，反映了其在工作狀態下對電流變化的響應能力。較低的阻抗意味著穩壓二極管能夠更快地響應電流變化，保持輸出電壓的穩定。

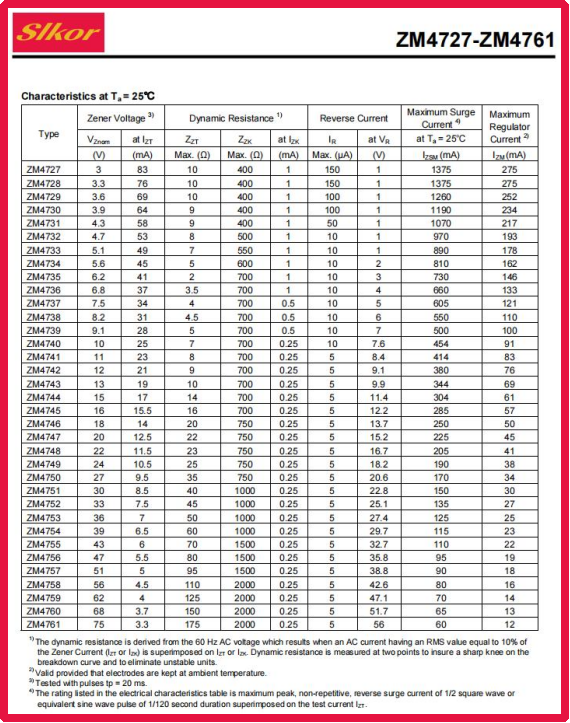

薩科微Slkor穩壓二極管ZM4739A相關參數

三、薩科微slkor穩壓二極管ZM4739A的使用注意事項

在使用ZM4739A穩壓二極管時，應確保輸入電壓不超過其額定功率和額定電壓范圍。

在設計電路時，應充分考慮穩壓二極管的溫度系數和功耗特性，確保在不同溫度和負載條件下電路的穩定性和可靠性。

在焊接和安裝過程中，應注意避免對穩壓二極管造成機械損傷或熱損傷。

在使用前，應檢查穩壓二極管的外觀和引腳是否完好，確保沒有損壞或短路現象。

四、穩壓二極管為什么要加限流電阻？

穩壓二極管加限流電阻的原因主要有以下幾點：

保護穩壓二極管：穩壓二極管在反向擊穿狀態下工作時，雖然其兩端的電壓能保持恒定，但其內部的PN結仍有電流通過。這個電流（稱為穩壓電流）是有限制的，如果流過穩壓二極管的電流過大，會導致其內部發熱嚴重，甚至可能損壞穩壓二極管。因此，需要在穩壓二極管上串聯一個限流電阻，以限制流過穩壓二極管的電流，保護其正常工作。

調整輸出電壓：限流電阻的阻值大小會影響流過穩壓二極管的電流，進而影響到穩壓二極管的輸出電壓。通過調整限流電阻的阻值，可以在一定范圍內調整穩壓二極管的輸出電壓，以滿足不同電路的需求。

穩定輸出電壓：穩壓二極管雖然能夠提供穩定的輸出電壓，但其輸出電壓仍會受到輸入電壓波動的影響。當輸入電壓發生波動時，流過穩壓二極管的電流也會發生變化，從而影響到其輸出電壓。通過在穩壓二極管上串聯一個限流電阻，可以減小輸入電壓波動對輸出電壓的影響，提高輸出電壓的穩定性。

防止電流沖擊：在某些情況下，如電路啟動或電源接通時，可能會產生較大的電流沖擊。這個電流沖擊可能會損壞穩壓二極管或其他電路元件。通過在穩壓二極管上串聯一個限流電阻，可以限制這種電流沖擊的大小，保護電路元件的安全。

薩科微穩壓二極管（齊納二極管）

薩科微slkor榮譽資質和科研成果

關于薩科微slkor：

薩科微產品包括二極管三極管、功率器件、電源管理芯片三大系列，近年推出霍爾元件、模擬器件等新產品，在傳感器、Risc-v單片機等產品上面布局！

ZM4739A至產品詳細網頁
