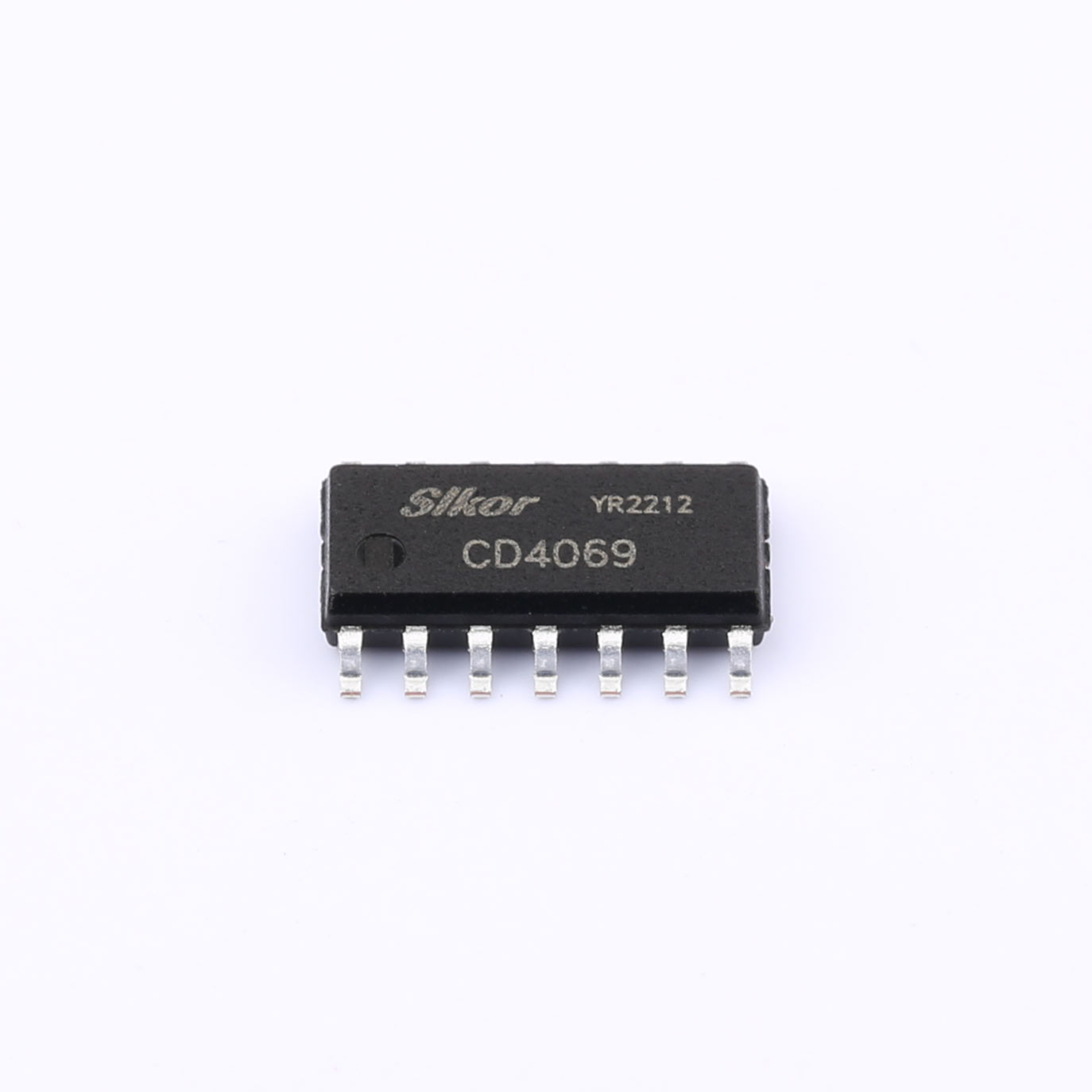

CD4069是一款高性能的六路CMOS反相器，采用SOP-14封裝，專為廣泛的電源電壓范圍（3V至15V）設計。該反相器以其低功耗、高輸入阻抗和快速響應速度而著稱，是電子電路中信號反轉、邏輯電平轉換和噪聲抑制的理想選擇。CD4069的六個獨立反相通道允許在單個封裝內實現復雜的邏輯功能，從而節省空間并簡化電路設計。
下載數據手冊 在線咨詢產品名稱: 反相器CD4069
生產商: 薩科微（Slkor）
產品概述:
CD4069是一款高性能的六路CMOS反相器，采用SOP-14封裝，專為廣泛的電源電壓范圍（3V至15V）設計。該反相器以其低功耗、高輸入阻抗和快速響應速度而著稱，是電子電路中信號反轉、邏輯電平轉換和噪聲抑制的理想選擇。CD4069的六個獨立反相通道允許在單個封裝內實現復雜的邏輯功能，從而節省空間并簡化電路設計。
產品特性：
寬電源電壓范圍：支持從3V到15V的電源電壓，適用于多種電源環境。
超低功耗：在15V和25℃條件下，靜態電流僅為1μA，有助于延長電池壽命和降低系統功耗。
高輸出驅動能力：最大灌電流（IOL）可達24mA，最大拉電流（IOH）為-3mA，確保在驅動負載時具有足夠的電流能力。
高輸入阻抗：CMOS技術提供的高輸入阻抗有助于減少輸入信號的負載效應，提高信號完整性。
寬工作溫度范圍：可在0℃至70℃的環境溫度下穩定工作，滿足大多數應用場合的需求。

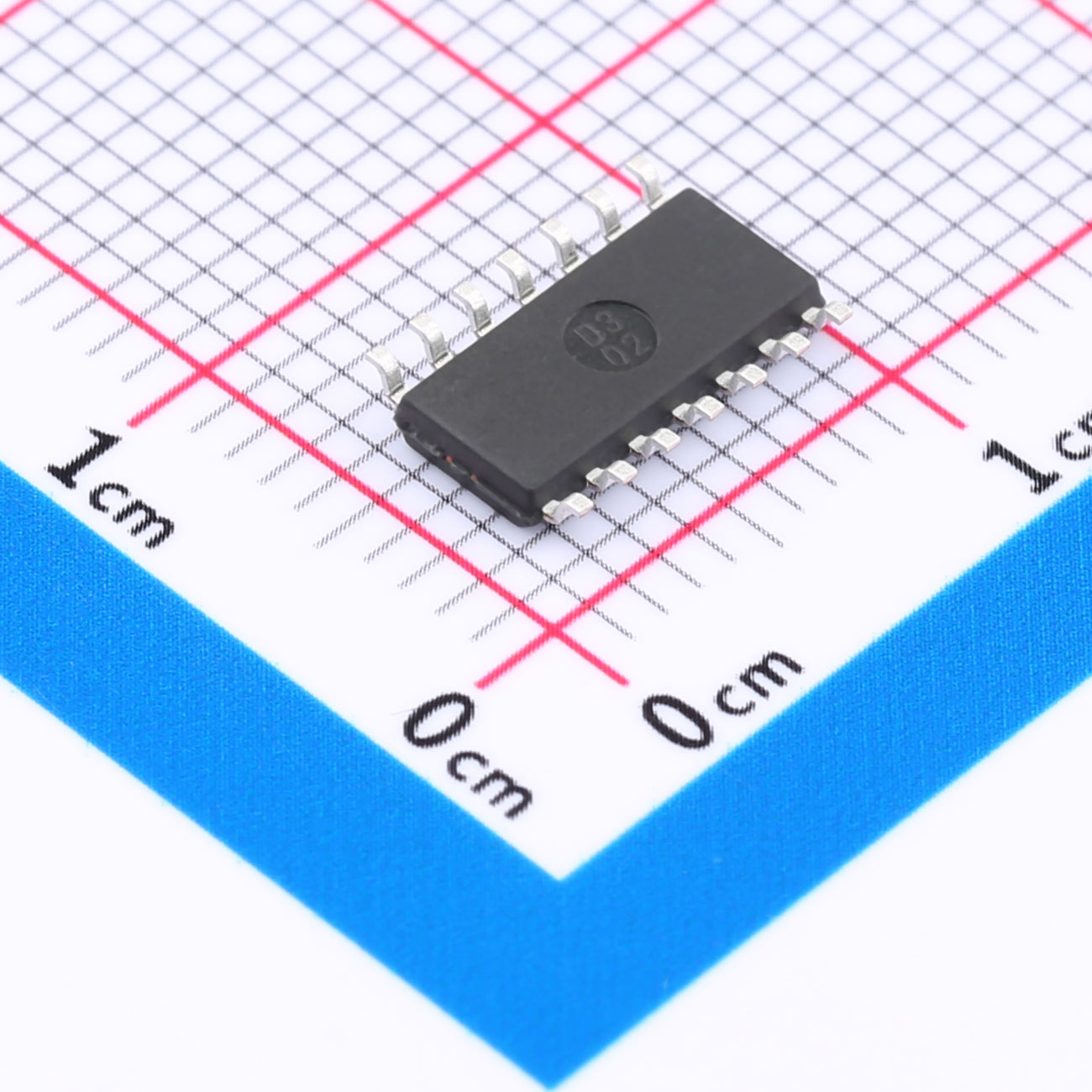

SOP-14封裝：小型化封裝，便于在PCB板上高密度集成，減少占用面積。
產品優勢：
多功能集成：?jiǎn)蝹€(gè)封裝內集成六個反相器，減少元件數量，降低成本和復雜度。
低功耗設計：超低功耗特性，特別適用于便攜式設備和電池供電系統。
高可靠性：CMOS技術提供的高穩定性和長壽命，確保在各種工作條件下都能可靠運行。
易于使用：SOP封裝便于自動化裝配，簡化生產流程，同時便于用戶進行電路設計和布局。
產品應用：
邏輯電平轉換：在需要不同電壓級別之間轉換邏輯信號的場合，CD4069可作為電平轉換器使用。
信號反轉：在數字電路中，用于將輸入信號反轉，實現邏輯非（NOT）功能。噪聲抑制：利用其高輸入阻抗特性，CD4069可有效抑制輸入信號中的噪聲干擾。
邏輯電路設計：作為基本邏輯元件，CD4069可用于構建各種復雜的邏輯電路，如門電路、觸發器、計數器等。微控制器接口：在微控制器或微處理器的外部邏輯接口中，CD4069可用于信號調理和電平匹配。

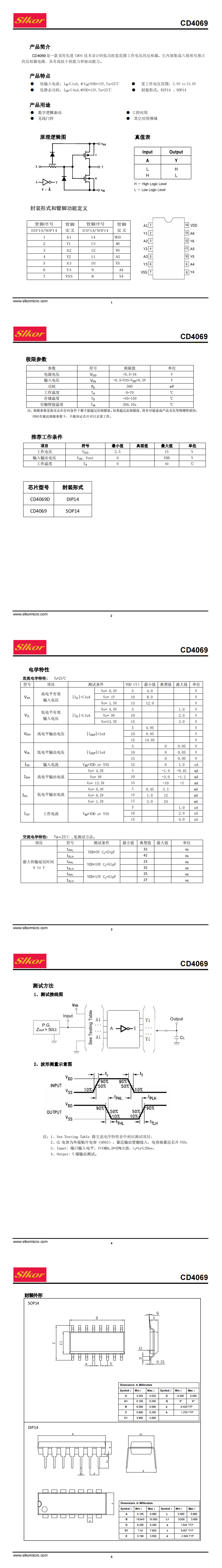

| 文件名稱 | 標題 | 說明 |
|---|---|---|
| CD4069 SOP-14.pdf | - |
