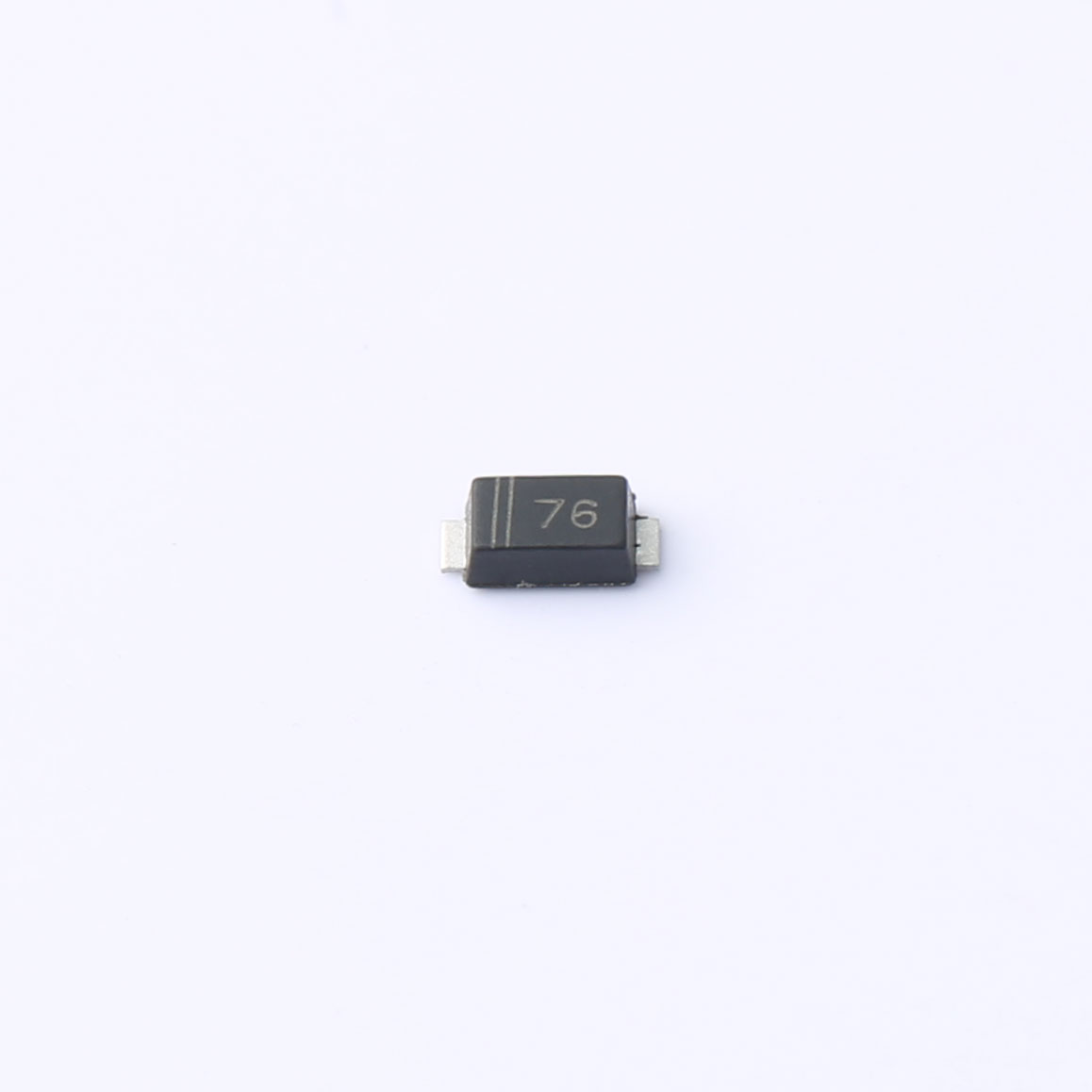

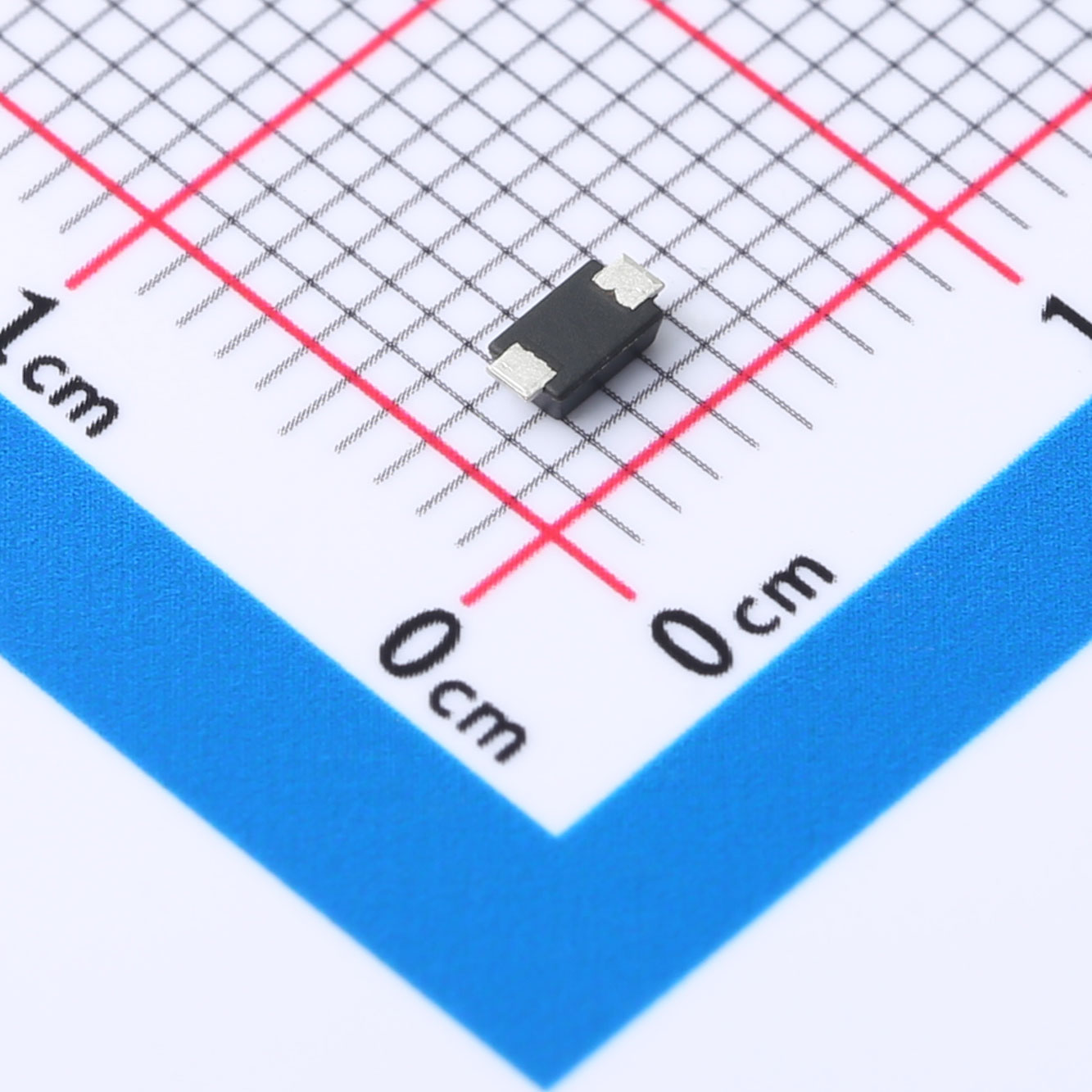

薩科微slkor肖特基二極管RB160M-60是一款高性能的肖特基二極管，以其*的電氣特性和可靠性而受到市場的青睞。該二極管設計用于滿足高頻、高效率和高可靠性的應用需求，廣泛應用于各種電子電路中。
下載數據手冊 在線咨詢
產品概述：
薩科微slkor肖特基二極管RB160M-60是一款高性能的肖特基二極管，以其*的電氣特性和可靠性而受到市場的青睞。該二極管設計用于滿足高頻、高效率和高可靠性的應用需求，廣泛應用于各種電子電路中。
產品特征：
IO：1A
VR(V)：60V
VF(V)：0.49V
IR：7.0uA
Package：SOD-123FL
產品優勢：
低正向電壓降： RB160M-60具有較低的正向?qū)妷?，有助于減少電路中的功率損耗。
快速恢復時間： 該二極管的快速恢復特性使其非常適合高頻開關應用。
高效率： 在電源轉換器等應用中，RB160M-60能夠顯著提升系統的整體效率。
高溫操作： 設計能夠承受高環境溫度，保證在極端條件下的性能穩定。
高可靠性： 嚴格的生產和測試流程確保了RB160M-60的長期穩定運行。
應用領域：
電源管理： 用于開關電源、電源轉換器和電池充電器。
高頻電路： 適用于射頻(RF)放大器和信號處理電路。
電機控制： 在電機驅動和變頻器中作為關鍵組件。
汽車電子： 在汽車電池管理系統和車載充電器中發揮作用。
注意事項：
正向電流限制： 確保不超過RB160M-60的最大正向電流額定值，以避免損壞。
反向電壓限制： 避免施加超過最大反向電壓的電壓，防止二極管擊穿。
熱管理： 在設計電路時考慮適當?shù)纳岽胧员３諶B160M-60在安全的工作溫度范圍內。
電路保護： 建議在電路中加入適當?shù)倪^流和過壓保護措施，以提高系統的安全性。
存儲和處理： 遵守適當?shù)拇鎯吞幚碇改?，以防止靜電放電(ESD)對二極管造成損害。
關于薩科微 Slkor：
薩科微 Slkor是一家致力于提供高品質、高性能半導體器件的制造商，擁有先進的技術和嚴格的質量控制體系，為客戶的設計提供最佳的解決方案和支持。
| 文件名稱 | 標題 | 說明 |
|---|---|---|

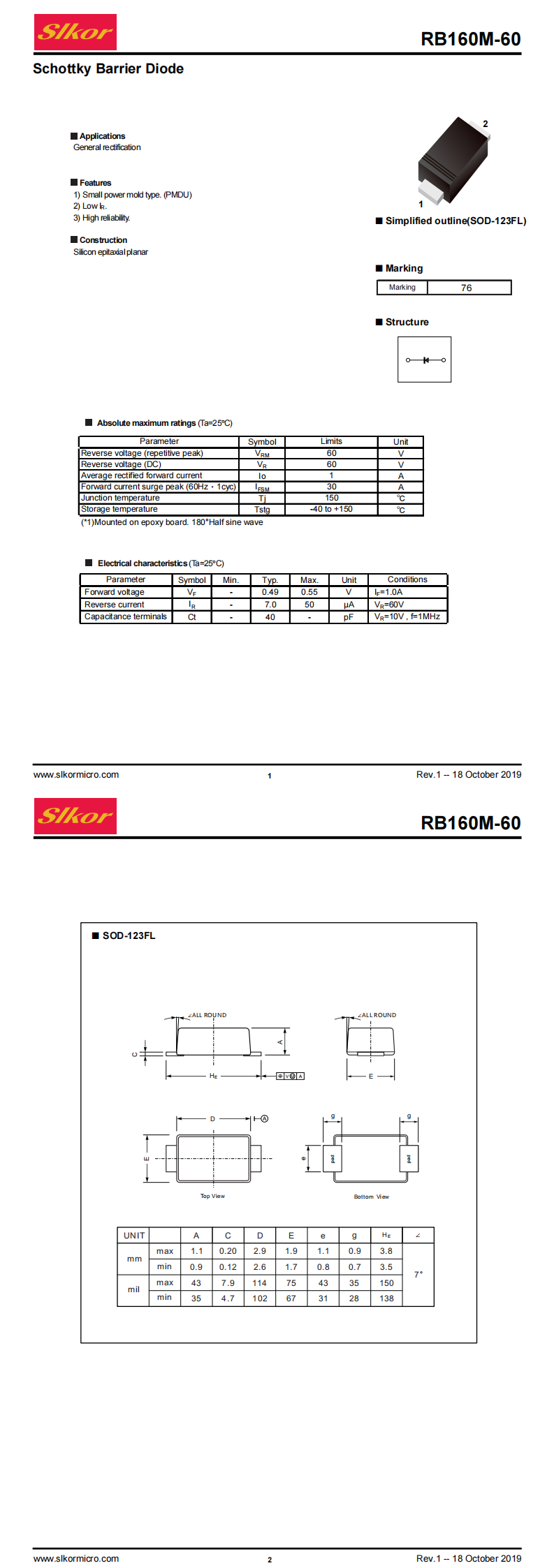

| RB160M-60 SOD-123FL.pdf | RB160M-60 SOD-123FL | - |
