產品介紹：2SB1260-R 高性能PNP三極管

一、產品概述

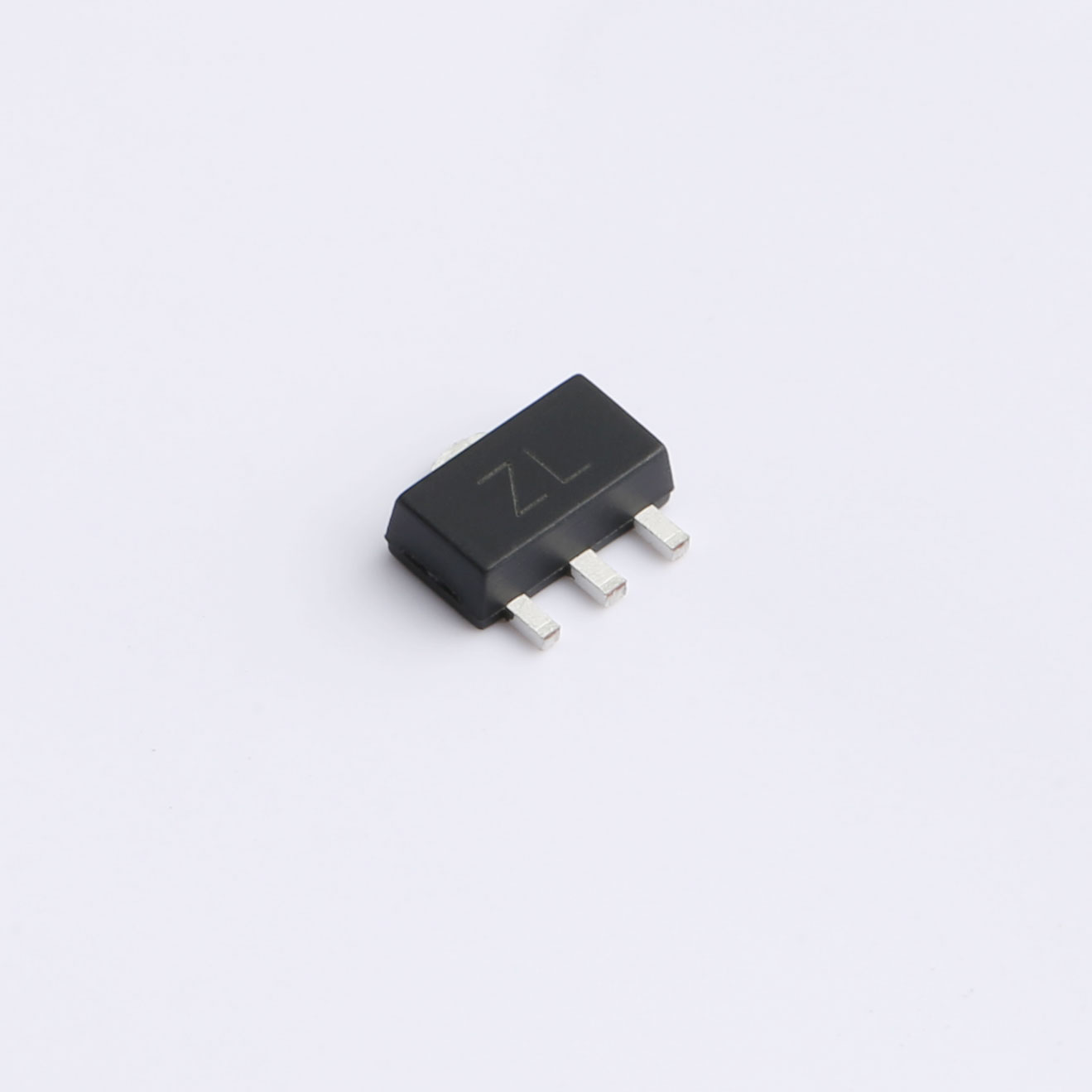

薩科微slkor三極管2SB1260-R是一款專為需要高可靠性和大電流處理能力的電子應用設計的PNP型三極管。采用SOT-89封裝，該三極管不僅具有*的電氣性能，還具備較高的功率處理能力和寬廣的工作溫度范圍，是電子工程師在構建高性能電路時的優選元件。其負值的集射極擊穿電壓和集電極電流參數，標志著它在PNP類型器件中的*地位。

二、產品特性

高集射極擊穿電壓：Vceo達到-80V，確保了在高反向電壓環境下的穩定工作。

大電流承載能力：集電極電流Ic額定值為-1A，適合處理較大負載的應用場景。

適中的功率處理：最大功耗為0.5W，能夠在一定功率范圍內穩定工作。

低集電極截止電流：Icbo僅為-1μA，有助于減少待機功耗和提高系統效率。

低飽和壓降：在集電極電流為-500mA，基極電流為-50mA的條件下，VCE(sat)僅為-0.4V，減少了功率損耗。

高直流電流增益：hFE在-0.1A、-3V條件下可達390，提供了強大的信號放大能力。

中頻響應：特征頻率fT為20MHz，適用于中頻電路，滿足多數電子設備的信號處理需求。

寬工作溫度范圍：最高結溫可達+150℃，適應各種復雜工作環境。

三、產品優勢

大電流處理能力：適用于需要高電流輸出的應用場景。

高效能：低飽和壓降和高電流增益相結合，提升了電路的整體效率。

穩定可靠：優異的電氣性能和寬廣的工作溫度范圍，確保了在不同條件下的穩定工作。

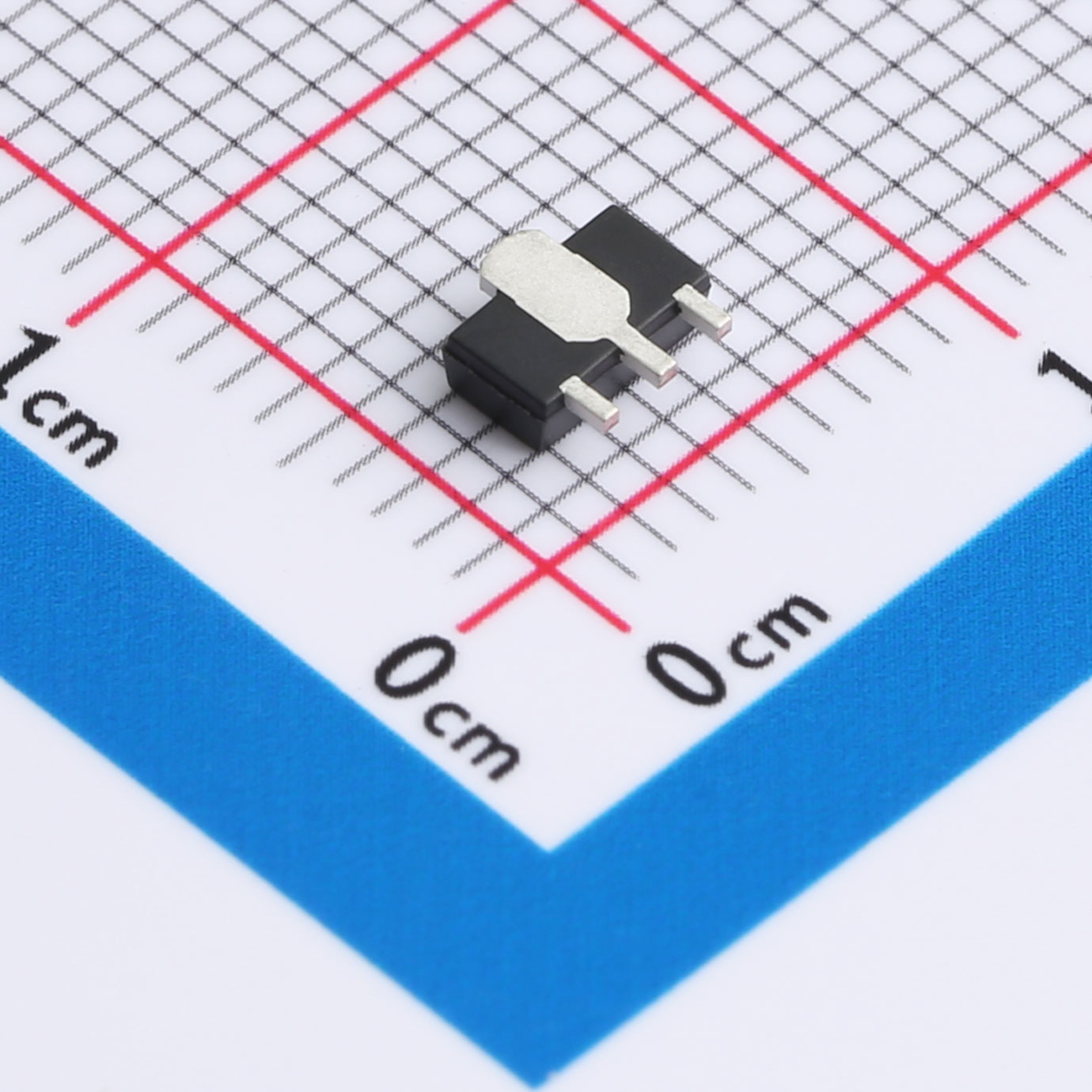

封裝靈活：SOT-89封裝，便于在電路板上的布局和安裝。

四、應用領域

電源管理：在開關電源、穩壓電源等電路中作為控制或保護元件。

汽車電子：用于汽車電子控制系統中的驅動和放大電路。

工業控制：在自動化生產線、機器人控制等工業領域，作為信號放大或開關控制元件。

通信設備：在通信設備的信號放大、調制解調等電路中發揮作用。

五、注意事項

極性注意：作為PNP型三極管，其引腳極性與NPN型相反，請在使用時注意正確連接。

散熱設計：在接近最大功耗工作時，需考慮適當的散熱措施，以保證器件的長期穩定性。

工作條件限制：確保在實際應用中不超過2SB1260-R的額定電壓、電流和功率限制。

靜電防護：在處理和安裝過程中，采取靜電防護措施，防止靜電放電對器件造成損害。

存儲與運輸：存放在干燥、陰涼、無腐蝕性氣體的環境中，避免長時間暴露在高溫、高濕或直射陽光下。
