1.1 名稱：薩科微SL4139驅動芯片應用電路方案

1.2 應用： 汽車電子，GPS導航系統，便攜式多媒體播放器，手持設備，恒流驅動器，裝飾燈

2.芯片采用SOT23-5的小外形封裝。

2.1 產品特點

SL4139 是一款 DC/DC 升壓轉換器，可為多個LED提供恒定精確的驅動電流。 當固定開關頻率為1MHz時， SL4139 可以配套小值的外部陶瓷電容和電感。通過由 外部電阻R1設置的可調電流， SL4139 可以驅動串聯連接的多個LED。SL4139 適合驅動相同類型的LED，其中白色的LED燈最多可以串聯9個或驅動電壓最高為32V

LED亮度調節可使用1個DC電壓、1個邏輯信號或1個脈沖寬度調制（PWM）信 號來實現。關斷控制管腳（ SHDN）允許器件以極低靜態電流的狀態工作于掉電模式中。

2.2 驅動電壓最高為32V,LED開路過壓保護,電源轉換率最高為90%

3.0 1MHz的固定頻率與低噪音

3.1.關斷電流小于10uA

3.2欠壓關斷（UVLO）閥值 3.3V

3.3 工作溫度范圍：-40℃~85℃

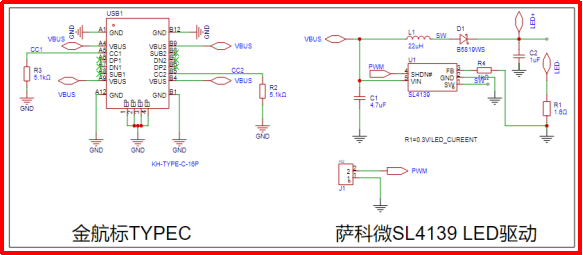

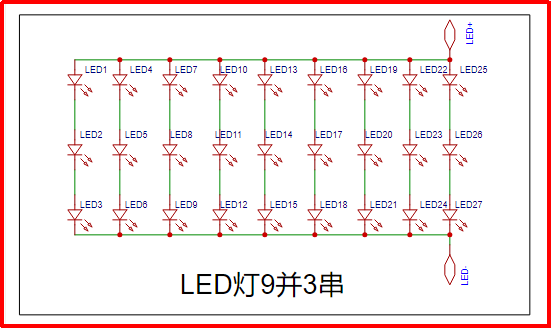

4.薩科微SL4139白光LED驅動應用電路

5.應用原理

5.1采用金航標(KH)16pin Type-C供電輸出5V給SL4139,經過SL4139 DC/DC 升壓后，提供恒定的LED驅動電流，并點亮LED燈。SL4139是一個固定頻率的(1MHz)，低噪音，電感升壓轉換器，它提供了具有 優良的線性度和負載調節率的恒定電流。該器件在SW腳和GND腳之間，使用了一個高壓 NMOS開關來驅動電感。當NMOS開關關閉時，存儲在電感上的能量通過肖特基二極管 釋放到負載。NMOS開關的占空比是通過FB端上的反饋電壓，在器件內部進行調整和控制，最終在FB引腳輸出一個恒定的0.3V的調節電壓。流過LED的電流的大小與電阻的阻值成反 比（I=0.3V/R1）。

5.2 SL4139器件包含過熱保護電路，當器件的結溫度大于150℃時，器件自動停止工作，直到結溫度下降到130℃，器件恢復正常運作。

5.3如果出現LED開路的情況，反饋控制環路將會打開，輸出電壓將持續增大。一旦輸出電壓超過37V，內部保護電路將會啟動，器件進入一個低功耗的安全工作模式。

5.4 SL4139 可以應用在GPS導航系統，便攜式多媒體播放器，手持設備，照明，恒流驅動器等.

6.薩科微應用給工程師幾點建議：

SL4139是一個高頻開關調節器。為了減少EMI，紋波和噪聲，高頻開關電流的走線必須被小心地布在電路板上。上圖中的加粗線顯示高頻開關電流的路徑。所有這些走線必須短和寬，目的是減少寄生電感和電阻。在下圖中，當 SL4139 內部開關是關閉時，環路為電流路徑。SL4139內部開關是打開時，環路為電流路徑。兩個環路區域應盡可能小。

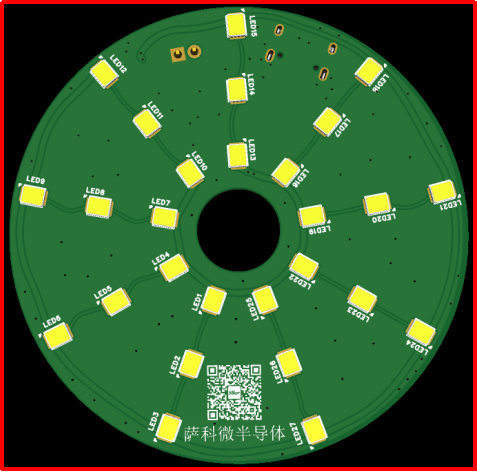

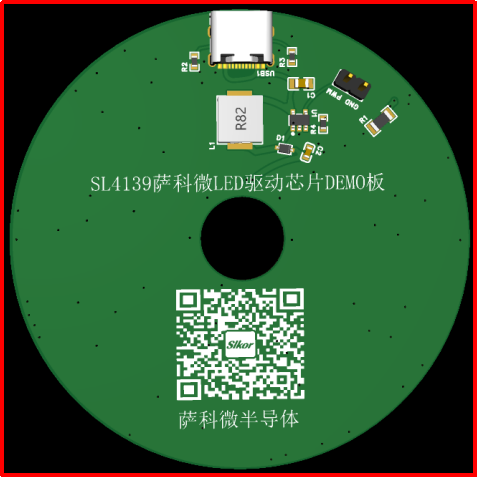

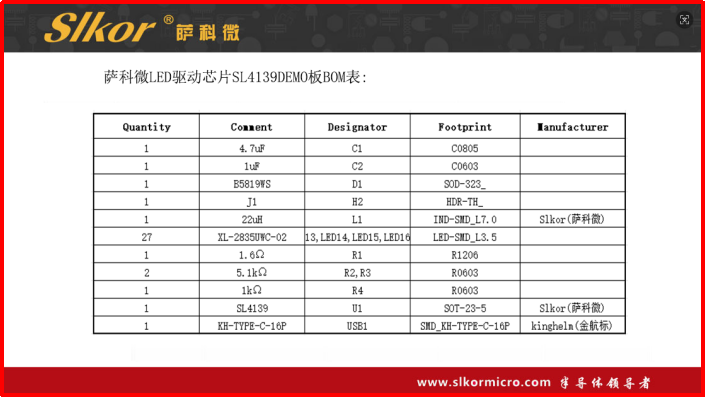

7.薩科微 LED驅動芯片SL4139 DEMO板BOM表信息如下:

薩科微（www.jj-led.cn）半導體為了終端客戶、代理商方便使用“slkor”品牌的新產品，加強對客戶的配套技術服務，產品詳細信息，可咨詢我司人員！
