1.1 名稱：薩科微DW03鋰電池保護應用方案

1.2 應用：單芯鋰離子電池組；鋰聚合物電池組

2.芯片采用SOT23-5封裝。

2.1 產品特點

DW03產品是單節鋰離子/鋰聚合物可充電電池組保護的高集成度解決方案。DW03包括了先進的功率 MOSFET，高精度的電壓檢測電路和延時電路。DW03具有過充，過放，過流，短路等所有的電池所需要保護功能，并且工作時功耗非常低。該芯片不僅僅為手機而設計，也適用于一切需要鋰離子或鋰聚合物可充電電池長時間供電的各種信息產品的應用場合。

2.2 DW03監控電池的電壓和電流，并通過斷開充電器或負載，保護單節可充電鋰電池不會因為過充電壓， 過放電壓，過充電流，過放電流以及短路等情況而損壞。系統外圍電路簡單。MOSFET已內置，等效電 阻典型值為65mΩ。

3.1 充電器檢測；0V電池充電功能，延遲時間內部設定，高精度電壓檢測.

3.2 低靜態電流：正常工作電流：2.8uA；待機電流：1.5uA; 兼容 ROHS和無鉛標準.

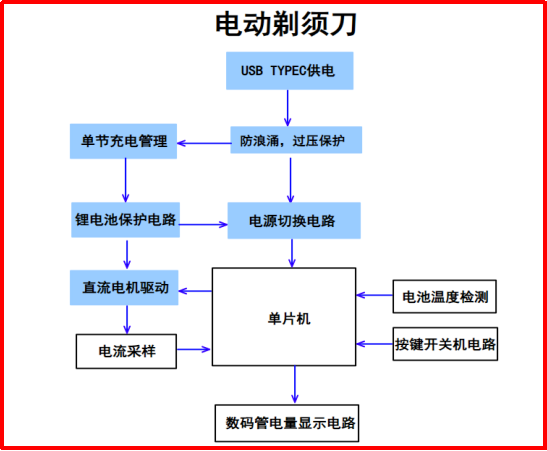

4.薩科微DW03鋰電池保護應用于電動剃須刀方案：

圖一

圖二

圖三

5.應用原理

薩科微單節鋰電池保護DW03。DW03包含了先進的功率 MOSFET，高精度的電壓檢測電路和延時電路，廣泛應用于小家電類產品，在圖上所示的剃須刀應用電路，通過USB Type-C供電給單節鋰電池充電，在充電時候單片機的ADC IO口采集充電電壓并在數碼管顯示電池的電量，充電電路由薩科微SL4056充電管理和簡單的外圍電路搭建。在電機驅動部分采用薩科微3400mos管，并由單片機IO口采集按鍵信號來控制電機開和關，DRV為柵極驅動信號，當單片機檢測到按鍵按下去的信號DRV輸出高電平此時剃須刀開始轉動。

5.1圖一僅為單片機采集鋰電池充電參考電路，需要注意的是DW03通過100R電阻連接到鋰電池正極，芯片2腳接鋰電池的負極，4腳和5腳接GND即可，用戶按照規格書參考設計，就能清晰的搭建相應的單芯鋰離子電池保護電路。

DW03保護單節可充電鋰電池不會因為過充電壓， 過放電壓，過充電流，過放電流以及短路等情況而損壞。如果沒有檢測到任何異常情況，輸出管一直打開，充電和放電過程都將自由轉換。這種情況稱為正常工作模式；在正常放電過程中，當電池電壓降到過放檢測電壓（VDL）以下,并且持續時間達到過放電電壓檢測延時時間（TDL）或更長，DW03將切斷電池和負載的連接，停止放電。這種情況被稱為過放電壓情況；正常工作模式下，當放電電流等于或高于設定的值（VM電壓等于或高于過電流檢測電壓）,并且持續時 間達到過放電流檢測延遲時間,DW03關斷放電FET，停止放電。這種情況稱為過放電流情況；正常充電時，如果VM電壓降到充電檢測電壓以下(VCHA)，并且持續時間超過過充電流檢測延時時間 (TCU)，DW03關斷充電FET停止充電。這種情況稱為異常充電電流檢測等等。

5.2 圖二防浪涌部分雙向TVS管采用薩科微SMF5.0CA，VRWM電壓5.0并且具有出 色的鉗位能力，10/1000 μs波形下具有200W的峰值脈沖功率能力，Q2 Q4均采用薩科微型號MOS管，通過單片機使能信號控制Q2來打開Q4，Q4導通后Type-C輸出電壓VCC來給負載供電。

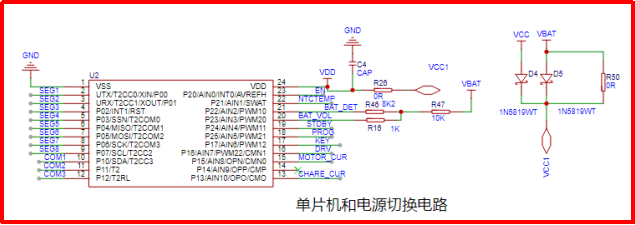

5.3 圖三D4,D5主要是作用是電池和Type-C供電切換電路，當充電器拔掉的時候由鋰電池供電，D4,D5采用薩科微1N5819WT肖特基二極管，反向漏電流1uA 耐壓40V正向電流最大1A 低壓降特點，非常適合在單片機等小電流應用場景。

6.薩科微DW03鋰電池保護應用BOM表信息如下:
