1.1 名稱：薩科微晶體管光耦PC817應用電路方案

1.2 應用：工業控制，開關電源，家用電器，比如風扇、熱水器等

2.芯片采用SMD-4封裝。

2.1 產品特點

PC817X 是一款由一個發光二極管和一個光電晶體管組成的光電耦合器產品，輸入-輸出 隔離電壓 為 5000Vrms，響應時間 tr 典型值為 4μs。當輸入電流為 2mA 時，最小 CTR 為 80%。 SMD-4封裝。

2.2 電流轉換比 CTR (在 I F=5mA, VCE=5V 條件下 CTR: MIN. 50% )

3.1 輸入-輸出隔離電壓高(Viso=5000 Vrms )

3.2 集電極-發射極擊穿電壓 BVceo ≥80V

4.薩科微晶體管PC817在PWM輸入信號應用電路：

圖一

圖二

圖三

5. 應用原理

利用薩科微SL555S在非穩態模式下，電路會自動觸發，輸出為方波的多諧振蕩器。其輸出方波頻率和占空比，可通過R3、 R4、C1大小進行調節。其觸發模式、充電和放電時間以及頻率與電源電壓無關.其產生的PWM波形來驅動晶體管光耦PC817來控制輸出端負載LED燈亮滅。

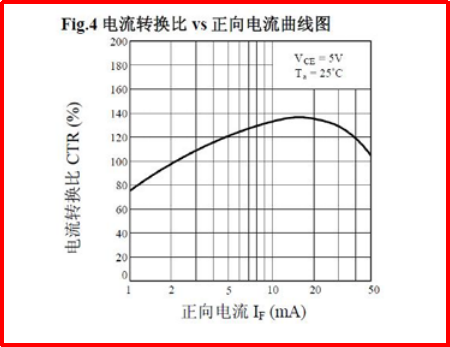

5.1圖一為原理圖PC817的應用，在實際應用中主要是做光電隔離，電氣隔離，直接接?xùn)艠O驅動器27517來驅動大電流MOS管，電平轉換等。圖一中DEMO電路原理圖導通電流為12mA（考慮光耦存在光衰，實際應用也可以調小），下圖為PC817-C電流轉換比曲線圖，用戶參照規格書來設置正向電

流為佳。按照PC817規格書這里IF為12mA（考慮光耦長時間工作存在光衰）對應的CTR為130左右，PC817分ABCD檔位，不同檔位對于不同放大倍數。這里需要注意的是不同檔位光耦在輸出端上拉電阻選取合適的值來接近電源軌。計算公式為CTR=IC/IF ×100%。

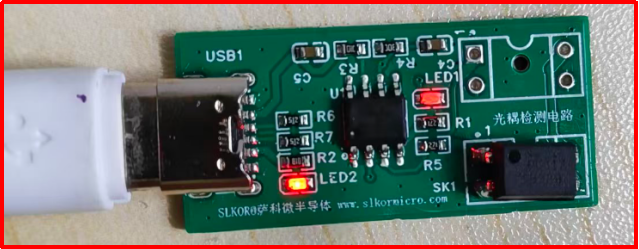

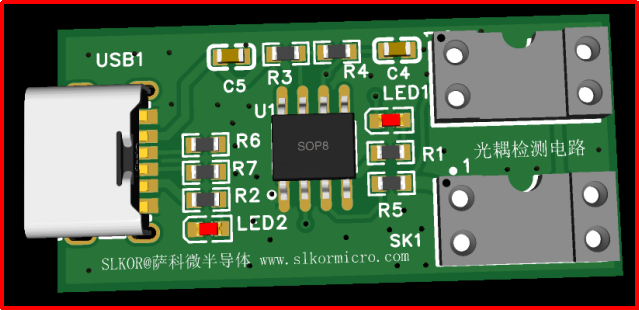

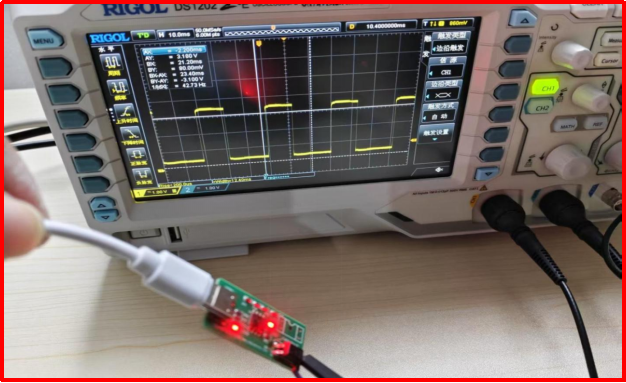

5.2 圖二為光耦檢測DEMO板，用戶在設計時候可以將電阻R1改為可調，來設置電流大小，不宜過小，圖三為DEMO板實際測試波形，在光耦輸出端接LED2,此時前面由NE555產生的脈沖信號驅動PC817，LED1不停的閃爍。需要注意的是PC817的截止頻率僅為幾十KHZ不適合高頻場景，但在工業控制領域，信號隔離場景用的非常普遍。

6.薩科微晶體管光耦PC817C應用電路DEMO：
