為了方便廣大電子硬件工程師用好薩科微的產品，為客戶提供配套的技術服務，讓產品更好為客戶創造價值，薩科微推出運算放大器LM2904應用電路等系列方案：

1.1 名稱：薩科微運算放大器LM2904應用電路

1.2 應用：傳感放大器、音頻放大器、工業控制、DC 增益部件和所有常規運算放大電路。

2. LM2904 是由兩個獨立的高增益、內部頻率補償的運算放大器組成。適合于電源電壓范圍較寬的單電源工作，也適用于雙電源工作，在推薦工作條件下電源的功耗電流與電源電壓大小無關。應用范圍包括傳感放大器、音頻 放大器、工業控制、DC 增益部件和所有常規運算放大電路。

2.1 產品特點

2.2電源電壓范圍寬：單電源（3V~20V）；雙電源 （±1.5V~±10V）

2.3包含兩個運算放大器。

2.4低輸入失調電壓和失調電流。

2.5 SOP8 封裝形式

2.6頻率范圍寬。

2.7低功耗電流，適合于電池供電。

3.直流電壓增益高。

圖一

圖二

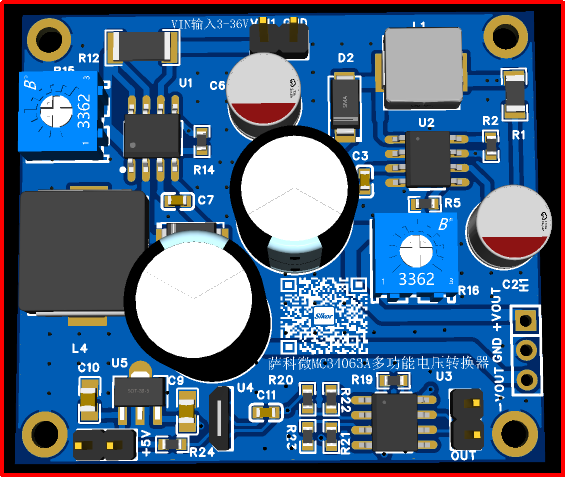

圖三（1）嘉立創布局圖

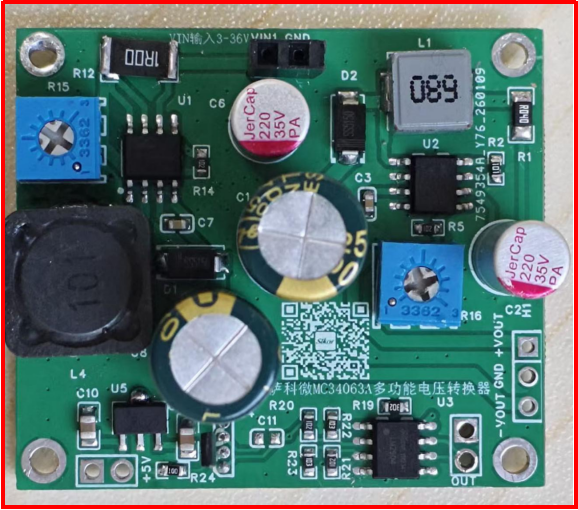

圖三（2）實物效果圖

4.應用原理

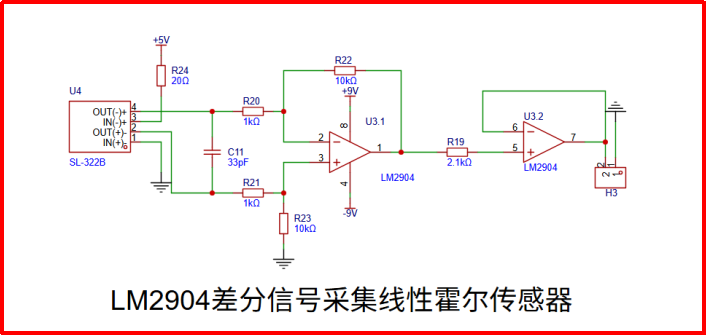

4.1圖一為薩科微運算放大器LM2904。該運放采集小信號進行放大，LM2904因其低輸入失調電壓和失調電流特點非常適合傳感放大器、音頻 放大器、工業控制、DC 增益部件和所有常規運算放大電路。上圖為薩科微LM2904差分采集的線性霍爾SL-322B經過10倍放大輸出給MCU采集信號，來判斷磁場的位置和大小。線性霍爾SL-322B規格書有說明磁場強度對應輸出電壓大小，經過放大后就能得出該位置磁場值。該差分電路廣泛用于電壓采樣和電流采樣。

4.2圖二為薩科MC34063A微升降壓調節器。在輸入端接5V供電，調節電位器R15和R16能得到正負電壓，比如+-9V,+-12V來給運放放大器LM2904提供正負電壓源供電。MC34063A很方便就能實現一個負壓調節器。同時MC34063A是一款單片開關穩壓器控制電路，包含直流-直流轉換器所需的主要功能。該器件由內部溫度補償基準源、電壓比較器、帶有源電流限制電路的可控占空比振蕩器、驅動器和大電流輸出開關組成。

4.3在圖二中用到薩科微SL78L05來給霍爾傳感器提供5V的電壓，SL78L05最大耐壓30V,SOT-89封裝，功耗0.5W,輸出電流最高100 mA，具備內部熱過載保護和短路限流功能。非常適合大眾應用場景應用特別廣泛。

這里霍爾傳感器SL-322B其輸入阻抗最大550Ω按照規格書設置IC電流在5MA左右即可。下圖是霍爾輸出電壓與磁場

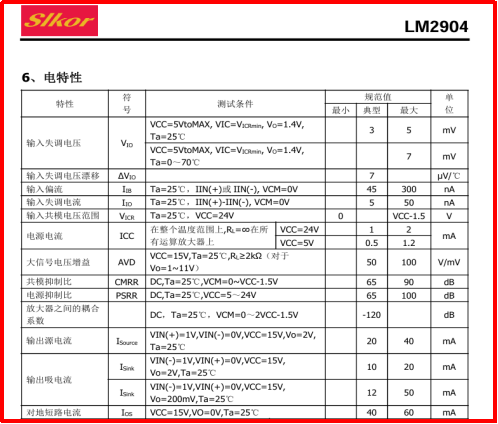

強度的關系曲線圖。從圖中可以看到磁場強度和輸出電壓呈線性關系。非常適合薩科微LM2904這類運放去采集它的一個輸出信號。LM2904輸入失調電壓3-5Mv,電源電壓范圍寬：單電源（3V~20V）；雙電源 （±1.5V~±10V）用雙電源供電方式能更精準的進行信號采集。參數如下圖

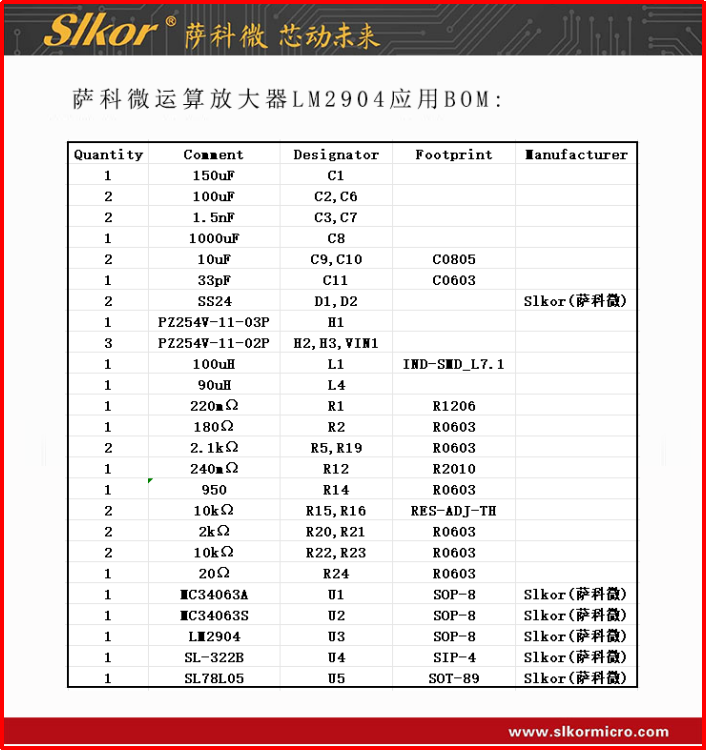

5.薩科微運算放大器LM2904應用BOM：
