產品介紹：SLESD0501L ESD靜電保護二極管

一、產品概述

薩科微slkor靜電保護（ESD）二極管SLESD0501L是一款高性能二極管，專為保護5V工作電壓環境下的敏感電子元件而設計。該二極管采用緊湊的DFN1006封裝，不僅提供了穩定的靜電防護能力，還滿足了現代電子設備對小型化和高集成度的需求。SLESD0501L以其*的電氣特性和可靠性，成為眾多電子設備制造商*的靜電保護解決方案。

二、產品特性

反向工作電壓（VRWM）：5V，確保在標準工作電壓下穩定運行，不引入額外的功耗或熱量。

擊穿電壓（VBR min）：7.5V，當靜電電壓超過此值時，二極管迅速導通，將靜電能量引導至地，有效保護后級電路。

漏電流（IR）：0.1uA，極低的漏電流保證了在非工作狀態下幾乎不消耗電能，有助于提升系統能效。

鉗位電壓（VC）：10V，在二極管導通時，將靜電電壓鉗制在10V以下，防止對敏感元件造成損害。

結電容（CJ）：0.7pF，相對較低的結電容設計，使得SLESD0501L在高頻應用中也能保持*的信號傳輸性能。

三、產品優勢

高效靜電防護：精確的擊穿電壓和快速的響應速度，確保電子設備免受靜電放電的侵害。

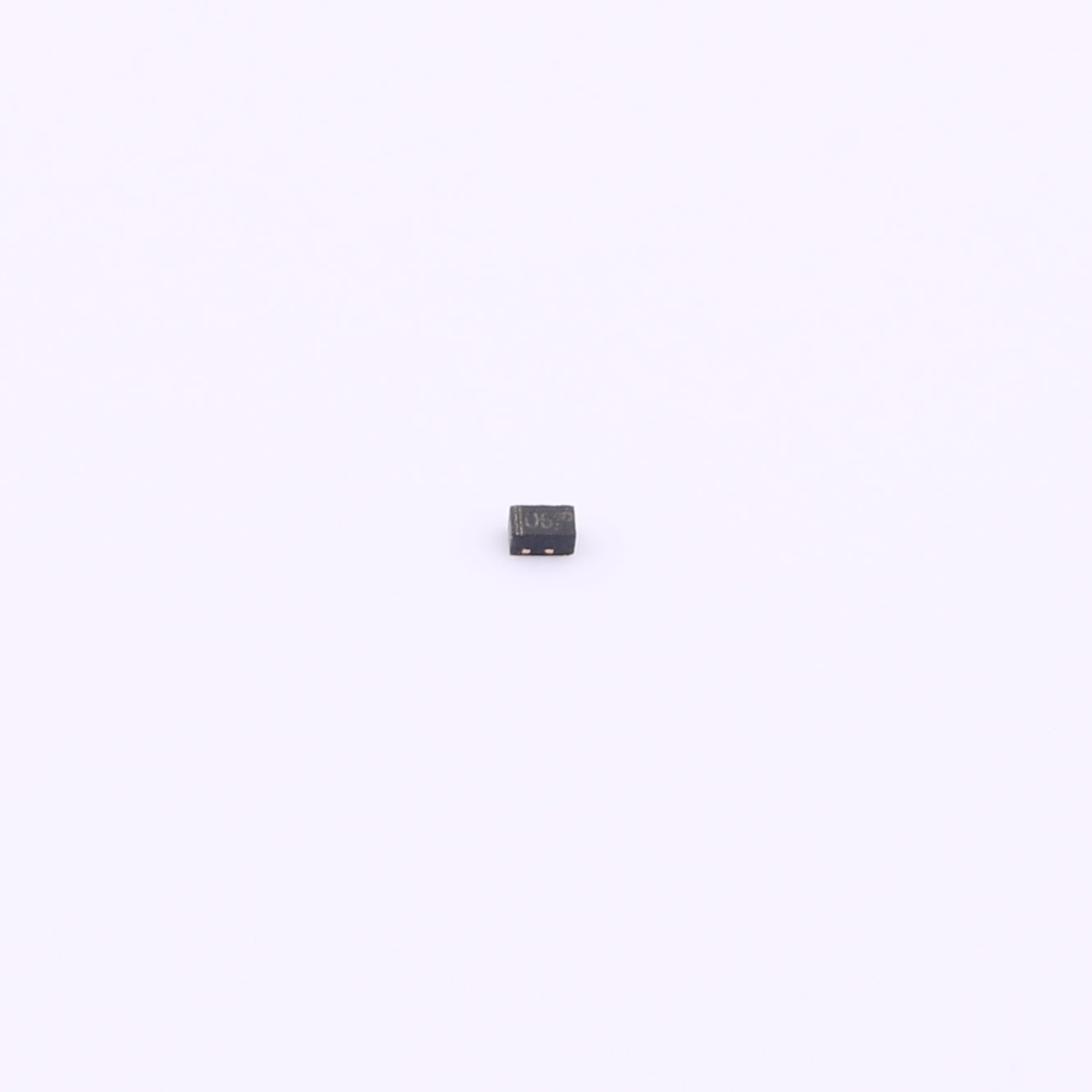

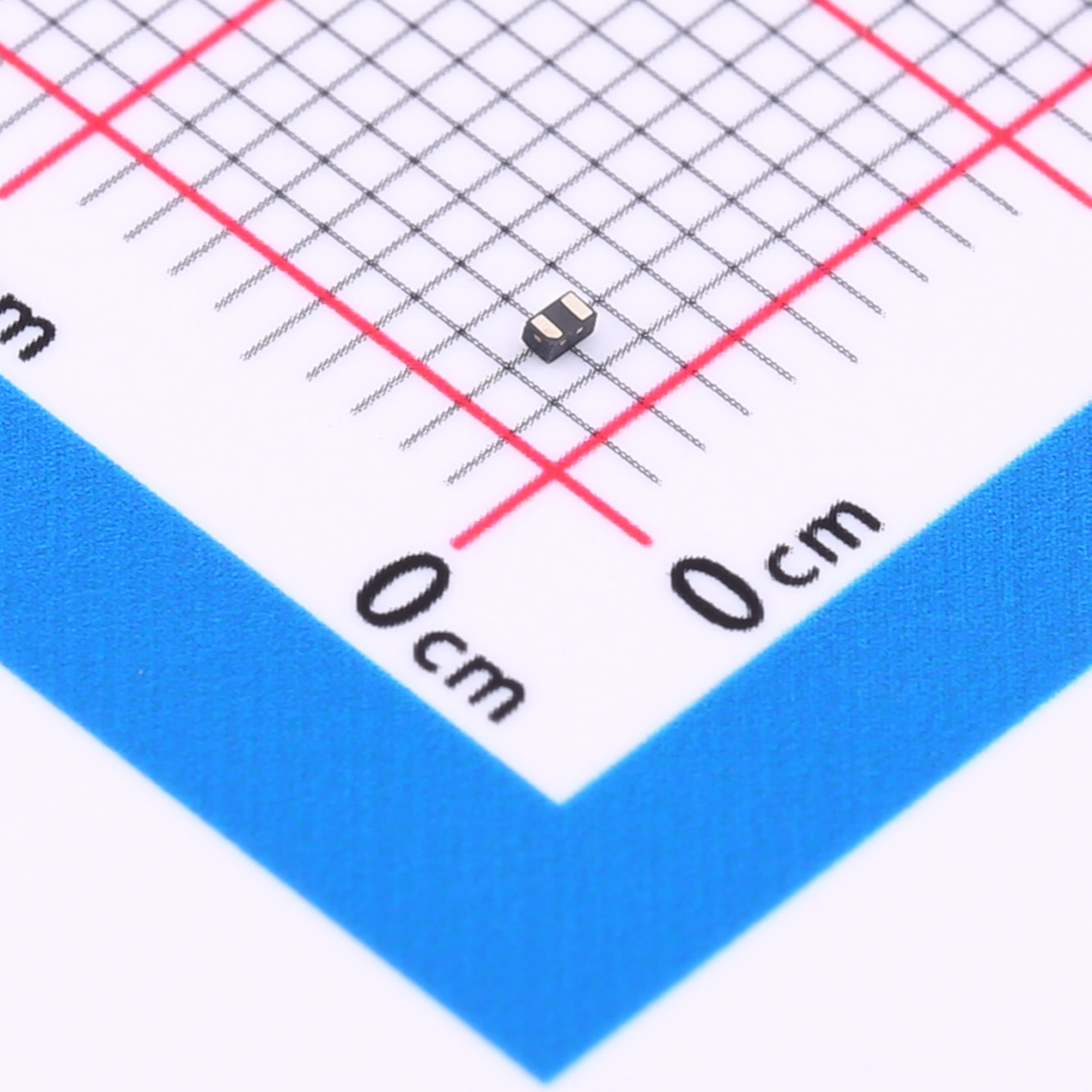

小型化設計：DFN1006封裝，占用PCB空間小，便于高密度集成。

低功耗：超低漏電流，減少系統能耗，延長設備使用壽命。

寬泛的兼容性：適用于多種5V工作電壓的電子設備，提供可靠的靜電保護。

四、應用領域

消費電子：如筆記本電腦、平板電腦、數碼相機等便攜式設備的USB接口、HDMI接口等靜電保護。

工業控制：PLC控制系統、傳感器網絡、自動化設備等的信號線和電源線靜電防護。

汽車電子：車載信息系統、導航設備、娛樂系統等汽車電子部件的靜電保護。

通信設備：交換機、路由器、基站等通信設備接口的高效能靜電防護。

五、注意事項

正確安裝：請確保二極管極性正確，避免反向安裝導致功能失效或損壞。

電路布局：合理設計電路布局和接地系統，以提高靜電防護效果。

工作環境：避免在高溫、高濕、強磁場等惡劣環境下使用，以免影響產品性能。

存儲條件：產品應存放在干燥、陰涼處，避免陽光直射和潮濕環境。

定期檢測：對于關鍵應用場合，建議定期檢測二極管的性能，確保其持續有效提供靜電保護。
